Монтирование вентиляции

Содержание


1) Исходные данные…………………………………………………………………………………………….…… 2

2) Отопление………………………………………………………………………………………………………..……. 2

2.1) Теплотехнический расчет наружных ограждений………………………………………..……. 2

2.2) Определение теплопотерь через ограждающие конструкции здания……………..4

2.3) Выбор и расчет отопительных приборов…………………………………………..……………….. 5

3) Вентиляция…………………………………………………………………………………………..…………………. 7

3.1) Выбор системы вентиляции……………………………………………………………………..…………. 7

3.2) Определение воздухообменов………………………………………………………….……………….. 7

3.3) Аэродинамический расчет каналов……………………………………………………….…………… 8

4) Используемая литература……………………………………………………………………….…………….. 10

Исходные данные

Место строительства: г. Воркута

Обеспеченность: 0,92

Температура наружного воздуха, температура наиболее холодной пятидневки: tн = - 41

Продолжительность отопительного периода: Z = 306 сут.

Температура внутреннего воздуха: tв = 20 .

Средняя температура суток: t = - 9,1 .

Коэффициент теплоотдачи стены: αв = 8,7 Вт/(м2 х ), αн = 23 Вт/(м2 х )

Нормированный температурный перепад : Δtн = 4,0

2. Отопление

2.1 Теплотехнический расчет наружных ограждений

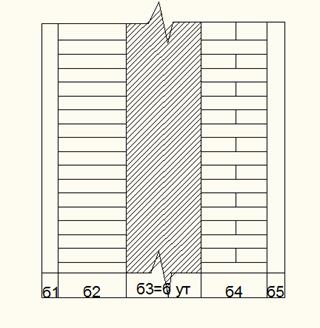

Расчет сопротивления теплопередаче, коэффициент теплопередаче, подбор материала утеплителя, расчет толщины утеплителя и толщины стены:

Слой 1- внутренняя штукатурка,

толщина слоя (0,01 м)

Слой 2 - кирпич силикатный,

толщина слоя (0,12 м)

Слой 3 – утеплитель

Слой 4 - кирпич глиняный,

толщина слоя (0,25 м)

Слой 5 - наружная штукатурка,

толщина слоя (0,01м)

Определяем требуемое сопротивление теплопередаче наружной стены, исходя из санитарно-гигиенических условий, по формуле:

Требуемое сопротивление теплопередаче, исходя из условий энергосбережения:

стены

окна

стены

Общее сопротивление теплопередаче ограждения:

= 4,52

Термическое сопротивление утеплителя:

Утеплитель – экструзионный пенополистирол «Пеноплэкс», = 0.029

Необходимая толщина слоя утеплителя:

= 12 см (кратное 2см)

Толщина стены = 51 см

Фактическое термическое сопротивление наружной стены:

Определяем коэффициент теплопередачи:

2.2 Определение теплопотерь через ограждающие конструкции

Потери теплоты через наружные ограждения: Qогр = K × F( tв - tн ) × n(1+Σβ),Вт

K - коэф. теплопередачи ограждающей конструкции, Вт/м2 С

F - расчетная площадь ограждающей конструкции. Σβ – сумма добавочных потерь теплоты.

Спальня:

1. Qогр = 0,21×13,38×64×1×1.3 = 233,8 Вт

2. Qогр = 0,21×9,43×64×1×1,35 = 171,1 Вт

3. Qогр = 1.39×2,15×64×1×1,3 = 248,6 Вт

4. Qогр = 0,9×9,75×5×0,9×1 = 39,5 Вт

5,6. Qогр = 0,17×12,51×64×0,6×1,05 = 85,75 Вт

Зал:

1. Qогр = 0,21×8,22×64×1×1,35 = 143,6 Вт

2. Qогр = 1.39×2,58×64×1×1,3 = 298,37 Вт

3. Qогр = 0,21×4,8×64×1×1,3 = 83,87 Вт

4. Qогр = 0,9×10,2×5×0,9×1 = 41,31 Вт

5,6. Qогр = 0,17×18,53×64×0,6×1,05 = 127 Вт

Кухня:

1. Qогр = 0,21×10,6×59×1×1,35 = 177,3 Вт

2. Qогр = 1.39×2,15×59×1×1,3 = 229,2 Вт

3. Qогр = 0,21×9×59×1×1,35 = 150,54 Вт

5,6. Qогр = 0,17×8,76×59×0,6×1,05 = 53,55 Вт

Ванна:

1.Qогр = 0,9×7,68×7×0,9×1 = 43,55 Вт

2.Qогр = 0,9×4,35×7×0.9×1 = 24,66 Вт

3.Qогр = 0,9×4,35×7×0,9×1 = 24,66 Вт

4.Qогр = 0,21×7,68×66×1×1,25= 133,06 Вт

5,6. Qогр = 0,17×3,71×66×0,6×1,05 = 26,22 Вт

Коридор

1. Qогр = 0,21×6,15×59×1×1,35 = 102,87 Вт

2. Qогр = 0,21×6,15×59×1×1,3 = 99,06 Вт

3. Qогр = 0,21×33,6×59×1×1,25 = 520,38 Вт

4,5. Qогр = 0,17×17,7×59×0,6×1,05 = 111,84 Вт

2.3 Выбор и расчет отопительных приборов


В жилых зданиях в качестве отопительных приборов рекомендуется применять радиаторы и конвекторы, отопительные приборы рекомендуется устанавливать у наружных стен, преимущественно под окнами.

Применим чугунные секционные радиаторы отопления ЧМ3-500, изготовленные в соответствии с требованиями ГОСТ 8690-94.

Поверхность нагрева приборов определим по формуле: Fпр = х β1 х β2

qпр - расчетная плотность теплового потока, Вт/м2 β1 - 1,02 β2 - 1,02

qпр = qном × ( х ()m ×С × b × p;

qном - номинальная плотность теплового потока,

qном = = 637,4 Вт/м2

n, m - эмпирические показатели: n = 0,33 m = 0,05 с = 1

b, p – безразмерный поправочный коэффициенты, b = 1 p = 1

= - tв

101, 102: Δtср = - 23 = 59,5

103, 104, 105 : Δtср = - 18 = 64,5

Gпр - расход воды в приборе, кг/ч

Gпр = , c = 4.187 кДж/кг × , = 95 , = 70

101. Gпр = = = 58,64 кг/ч

102. Gпр = = = 71,07 кг/ч

103. Gпр = = = 41,28 кг/ч

104. Gпр = = = 7,67 кг/ч

105. Gпр = = = 23,39 кг/ч

Число выбранных секций: N =

β3 -поправочный коэффициент, учитывающий число секций в радиаторе, = 1

спальная: qпр = 637,4 × ( × ()0,05 × 1 × 1× 1 = 468,96 Вт/м2

Fпр = × 1,02 × 1,02 = 3.783 м2 N = = 16;

зал: qпр = 637,4 × ( × ()0,05 × 1 × 1 × 1 = 473,79 Вт/м2

Fпр = × 1,02 × 1,02 = 4,362 м2 N = = 18;


кухня: qпр = 637,4 × ( × ()0,05 × 1 × 1 × 1 = 513 Вт/м2

Fпр = × 1,02 × 1,02 = 2,434 м2 N = = 10;

уборная: qпр = 637,4 × ( × ()0,05 × 1 × 1 × 1 = 471,66 Вт/м2

Fпр = × 1,02 × 1,02 = 0.492 м2 N = = 2;

коридор: qпр = 637,4 × ( × ()0,05 × 1 × 1 × 1 = 497,55 Вт/м2

Fпр = × 1,02 × 1,02 = 1,422 м2 N = = 6;

Таблица для расчета отопительных приборов

№

Qпр, Вт

Gпр, кг/ч

tср , °С

qпр, Вт/м2

Fпр, м2

β3

fc, м2

N, шт

Приборы

101

1705,2

58,64

59,5

468,96

3.783

1

0,246

16

2

102

2066,5

71,07

59,5

473,79

4,362

1

0,246

18

2

103

1200,3

41,28

64,5

513

2,434

1

0,246

10

1

104

222,9

7,67

64.5

471,66

0.492

1

0.246

2

1

105

680,2

22,39

64.5

497,55

1,422

1

0.246

6

1

Подбор котла

Qкв = 5875,1 Вт

5875,1 Вт ×1,15 7 кВт

Котёл Logano G 334 X BU 8197200 (9 кВт)

3. Вентиляция:

3.1 Выбор системы вентиляции:

В жилых зданиях обычно устраивают естественную вытяжную вентиляцию по специально предусмотренным каналам. Вытяжная канальная вентиляция состоит из вертикальных внутристенных каналов с отверстиями, закрытыми решётками, сборных горизонтальных воздуховодов, и вытяжной шахты. Вытяжные системы устраивают в помещениях кухонь, санитарных узлов и ванных комнатах, которые должны быть рассчитаны на удаление воздуха и из жилых комнат.

3.2 Определение воздухообменов

Необходимый воздухообмен для жилых зданий определяется по кратности воздухообмена:

L = V × Kp , м3 /ч

L - объём удаляемого воздуха, м3 /ч;

Kр - кратность воздухообмена;

V- объём помещения, м3

Объемы удаляемого воздуха:

L = 50 м3 /ч – в уборной

L = 26,3 + 100 = 126,3 м3 /ч – на кухне L = 126,3 + 50 = 176,3 м3 /ч – на кухне

Зная объём удаляемого воздуха L, определим сечение каналов: F = × ν, м2

ν -нормируемая скорость движения воздуха по каналам, 0,5 – 1 м/с; в шахте 1-1,5 м/с

F = = 0,047 м2 – на кухне F = = 0,039 м2 - шахта

F = = 0,019 м2 – в туалете

Выберем размеры каналов из кирпича по площади живого сечения из приложения:

Fф = 0,073 м2 , a x b = 270 х 270 – на кухне

Fф = 0,02 м2 , a x b = 140 х 140 - в уборной, Fф = 0,038 м2 , a x b = 140 х 270 - в шахте,

Определим фактическую скорость потока:

vф = = = 0.48 м/с

vф = = = 0.69 м/с

vф = = = 1,29 м/с

Таблица определения воздухообмена

№

Помещение

Размеры, м

V,помещ. м3

Норм.возд, м3

Кратность

V удал. м3

Размер каналов

Число каналов

201

Спальная

3,25*3,85*3

37,5

1

37,5

202

Зал

3,4*5,45*3

55,6

1

55,6

203

Кухня

3,65*2,4*3

26,3

100

126,3

270х270

1

204

Уборная

2,56*1,4*3

11,1

50

50

140х140

1

205

Коридор

17,7*3

53,1

1

53,1

3.3 Аэродинамический расчет каналов

Цель расчета – определение размеров вытяжного канала для удаления нормируемого объема воздуха при расчетных условиях.

ΔРе = h × (pн - pв ) × g,

pн – плотность наружного воздуха при температуре +5 равна, 1,27 кг/м3 .

pв – плотность внутреннего воздуха, кг/м3 .

pв = при 20 pв = 1,21 кг/м 3

h – высота от оси жалюзийной решетки до верха вытяжной шахты, м.

ΔРе = h × (pн -pв ) × g= 5,55 × (1,27-1,21) × 9,81= 3,27 Па – расчётное

h = 0.4 + 0.15 + 5 = 5,55 м (кварт + перекр + этаж + шахта)

Определим эквивалентный диаметр для прямоугольных каналов: d э

dэ = = 0,14 м – для 1-го участка

dэ = = 0,184 м – для 2-го участка

dэ = = 0,27 м – для 3-го участка

Найдем фактическую скорость: v =

v = == 0,69 м/с – для 1-го участка

v = = 1,29 м/с – для 2-го участка

v = = = 0,48 м/с – для 3-го участка

Потери давления на трение R определяются по номограмме. Значения занесены в таблицу .

1. R х L x β = 0.08 × 1,3 × (1.25 + 29*0.00375) = 0.141 Па

2. R х L x β = 0,14 × 5 × 1,5 = 1,05 Па

3. R х L x β = 0,018 × 2,95× (1.25 + 8*0.00375) = 0,068 Па

Рассчитаем потери давления в местных сопротивлениях: Z = Σξ ×

1. Σξ = 2 + 1.2 -0,35 = 2,85 (решётка, колено квадр, ответвление) Па

2. Σξ = 0,64 (диффузор) Па

3. Σξ = 2 + 1.2 + 0.14 = 3.34 (решётка, колено квадратное, проход) = 0,139 Па

Z = 2,85 x 0,288 = 0,821 Па – для первого участка Rхlxβ+Z = 0,141 + 0,821 = 0,962 Па

Z = 0,64 x 1,02 = 0,653 Па – для второго участка Rхlxβ+Z = 1,05 + 0,653 = 1,703 Па

Z = 3,34 x 0,139 = 0,464 Па – для третьего участка Rхlxβ+Z = 0,068 + 0,464 = 0,532 Па

Сравним потери давления на трение, в местных сопротивлениях с располагаемым давлением:

(∆P1 + ∆P2 ) > (∆P3 + ∆P2 ), (2,665 Па) (2,235 Па)

(∆P1 + ∆P2 ) x a ≤ ∆Pе расч

(2,665) x 1,15 ≤ 3,27 Па

3,07 Па ≤ 3,27 Па

Условие выполняется, следовательно, сечения каналов подходят.

Таблица аэродинамического расчета каналов

№

L,м3 /ч

H,м

а×b,мм

dэ ,м

F,м2

V,м/с

R,Па/м

Rхlxβ,Па

pν,Па

Σ ξ

Z,Па

Rхlxβ+Z,Па

1

50

1,3

140х140

140

0,02

0,69

0,08

0,141

0,288

2,85

0,821

0,962

2

176,3

5

140х270

184

0,038

1,29

0,14

1,05

1,02

0,64

0,653

1,703

3

126,3

2,95

270х270

270

0,073

0,48

0,018

0,068

0,139

3,34

0,464

0,532

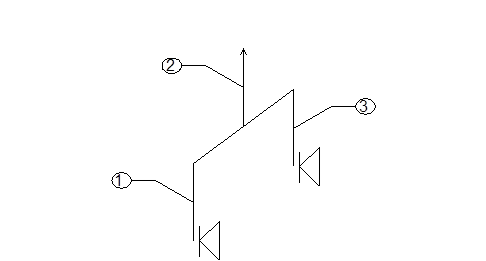

Аксонометрическая схема системы

1. L = 50 м3 , v = 0.69 м/с, l = 1,3 м, F = 0.02 м2 (ответвление)

2. L = 176,3 м3 , v = 1,29 м/с, l = 5 м, F = 0.038 м2 (слияние)

3. L = 126,3 м3 , v = 0.48 м/с, l = 2,95 м, F = 0.073 м2 (проход)


Литература:

Методические указания «Отопление и вентиляция жилого дома», Казань, 2008г

Тихомиров К. В., Сергеенко Э. С. Теплотехника, теплогазоснабжение и вентиляция.- М.: Стройиздат, 1991.

Таблица расчетов теплопотерь помещений

Номер помещения

Наименование помещения и его температура

Характеристика ограждения

Коэф. Теплопередачи, К

Разность температур,

Коэфициент n

Дополнит. теплопотери

1+ сумма

Теплопотери ограждения, Вт

Потери теплоты помещения, Вт

Теплозатраты на нагревание инфильтрующегося воздуха, Вт

Бытовые тепловыделения, Вт

Полные теплопотери, Вт

Наименование ограждения

Ориентация

Размеры, А*В, м2

Площадь F, м2

Добавка на ориентацию

На открывание наружных дверей

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

101

Спальная угловая t=23

НС

З

4,46*3

13,38

0,21

64

1

0,05

0,25

1,3

233,8

864,5

187,65

1546,6

НС

С

3,86*3 - Fo

9,43

0,21

64

1

0,1

0,25

1,35

171,1

О

С

1,47*1,46

2,15

1,39

64

1

0,1

0,2

1,3

248,6

Пер

3,25*3

9,75

0,9

5

0,9

0

0

1

39,49

Пт

3,25*3,85

12,51

0,17

64

0,6

0

0,05

1,05

85,75

Пл

3,25*3,85

12,51

0,17

64

0,6

0

0,05

1,05

85,75

102

Зал угловой t=23

НС

С

3,6*3 - Fo

8,22

0,21

64

1

0,1

0,25

1,35

143,6

821,2

278

1831,7

0

С

1,77*1,46

2,58

1,39

64

1

0,1

0,2

1,3

298,37

НС

З

1,6*3

4,8

0,21

64

1

0,05

0,25

1,3

83,87

Пер

3,4*3

10,2

0,9

5

0,9

0

0

1

41,31

Пт

3,4*5,45

18,53

0,17

64

0,6

0

0,05

1,05

127

Пл

3,4*5,45

18,53

0,17

64

0,6

0

0,05

1,05

127

103

Кухня t=18

НС

С

4,26*3 - Fo

10,6

0,21

59

1

0,1

0,25

1,35

177,3

656,6

131,4

1079,9

О

С

1,47*1,46

2,15

1,39

59

1

0,1

0,2

1,3

229,2

НС

В

3*3

9

0,21

59

1

0,1

0,25

1,25

139,39

Пт

2,4*3,65

8,76

0,17

59

0,6

0

0,05

1,05

55,35

Пл

2,4*3,65

8,76

0,17

59

0,6

0

0,05

1,05

55,35

104

Ванная t=25

Пер

2,56*3

7,68

0,9

7

0,9

0

0

1

43,55

278,4

55,5

222,9

Пер

1,45*3

4,35

0,9

7

0,9

0

0

1

24,66

Пер

1,45*3

4,35

0,9

9

0,9

0

0

1

24,66

НС

В

2,56*3

7,68

0,21

66

1

0,1

0,1

1,25

133,06

Пт

2,56*1,45

3,71

0,17

66

0,6

0

0,05

1,05

26,22

Пл

2,56*1,45

3,71

0,17

66

0,6

0

0,05

1,05

26,22

105

Коридор t=18

НС

В

2,06*3

6,15

0,21

59

1

0,1

0,25

1,35

102,87

946

265,8

680,2

НС

З

2,06*3

6,15

0,21

59

1

0,05

0,25

1,3

99,06

НС

Ю

11,2*3

33,6

0,21

59

1

0

0,25

1,25

520,38

Пт

17,7

0,17

59

0,6

0

0,05

1,05

111,84

Пл

17,7

0,17

59

0,6

0

0,05

1,05

111,84

Похожие работы

  • Отопление жилого здания

    Содержание 1 Исходные данные 2 Тепловой режим здания 2.1 Расчетные параметры наружного воздуха 2.2 Расчетные параметры внутреннего воздуха 2.3 Теплотехнический расчет наружных ограждающих конструкций

  • Строительная теплофизика 2

    Министерство образования и науки РФ ГОУ ВПО Саратовский государственный технический университет Кафедра «Теплогазоснабжение и вентиляция» Строительная теплофизика

  • Тепловлажностный расчёт наружной стены

    МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Строительно-технологический факультет Кафедра “Отопления и вентиляции” Курсовая работа на тему:

  • Теплотехнический расчет ограждающих конструкций

    МИНИСТЕРСТВО ОБРАЗОВАНИЯ и НАУКИ КЫРГЫЗСКОЙ РЕСПУБЛИКИ КЫРГЫЗСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СТРОИТЕЛЬСТВА, ТРНСПОРТА И АРХИТЕКТУРЫ КУРСОВАЯ РАБОТА

  • Теплотехнический расчет наружных ограждений здания

    ФЕДЕРАЛЬНОЕ АГЕНТСТВО МОРСКОГО И РЕЧНОГО ТРАНСПОРТА ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

  • Холодильное и вентиляционное оборудование 2

    Министерство сельского хозяйства Российской Федерации Тюменская государственная сельскохозяйственная академия Механико-технологический институт

  • Отопление и вентиляция жилого дома

    Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Тюменский государственный архитектурно-строительный университет

  • Отопление и вентиляция гражданского здания

    Федеральное агентство по образованию (Рособразование) ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ По дисциплине Энергетические системы обеспечения жизнедеятельности

  • Теплотехничекий расчет здания

    СОДЕРЖАНИЕ 1 Исходные данные для проектирования 2 Введение 3 Теплотехничекий расчет здания 3.1 Теплотехнический расчет стены 3.2 Теплотехнический расчет перекрытий над подвалом

  • Отопление и вентиляция жилого дома

    Расчет системы отопления для квартиры, выбор приборов, числа секций в выбранном радиаторе, теплотехнический расчет ограждающих конструкций, расчет теплопотерь помещений. Вентиляция квартиры с определением воздухообмена, аэродинамический расчет каналов.
