Вертикальная планировка квартала

Министерство науки и образования Республики Молдовы

Технический Университет Молдовы

Факультет "Градостроительства и архитектура"

Кафедра "Архитектурные конструкции"

Курсовая работа

По благоустройсву территории

Вертикальная планировка квартала

Выполнил:

ст. гр. АРХ-055 Воловей О

Проверил: Попушой А. Г.

Кишинев 2009

Продольный уклон улицы принимается в зависимости от категории улицы в системе уличной сети города:

Категория улицы	V(км/час)	iпр ‰	b полосы (м)	n полос	b тротуара (м)
1	2	3	4	5	6
Скоростные дорогие	100	40	3,75	4	-
Магистр. улицы общегород. значения	80	50	3,75	4(3)	7,50
Магистр. улицы районного значения	60	60	3,75	3(2)	6,00
Улицы местного значения	40-60	70-80	3-3,50	1-2	1,5-2,25

i _пр – продольный уклон

b _полосы – ширина полосы (м)

n _полос – количество полос

b _{тротуара} – ширина тротуара (м)

V – скорость движения автотранспорта (км/ч)

Поперечный уклон проезжей части принимается в зависимости от типа покрытия:

Типы покрытий	На улицах, дорогах и проездах, %	На площадях и автостоянках, %
асфальто – бетон и цементо – бетон	2	1,5
Брусчатые и мозайковые и из сборных бетонных и ж/б плит.	2	1,5

Проектирование отметок по углам и входам в здания производится с учетом лотков проездов и условия обеспечения отвода от здания к этим лоткам. Значительные перепады в отметках вертикальной планировки по углам зданий в продольном направлении приводят к затруднениям в привязке зданий, из чего следует устройство цокольных этажей.

H₀ – уровень пола первого этажа

H₀ = H_max ^кр + 0,30

H_цоколя = H₀ - H_min ^кр

H_max ^кр - H_min ^кр ≤1.80→ общий уровень пола

Уклон – это отношение разницы высот между двумя взятыми точками к расстоянию между ними.

i=∆h/L

∆h – разность отметок между горизонталями.

L – расстояние между горизонталями

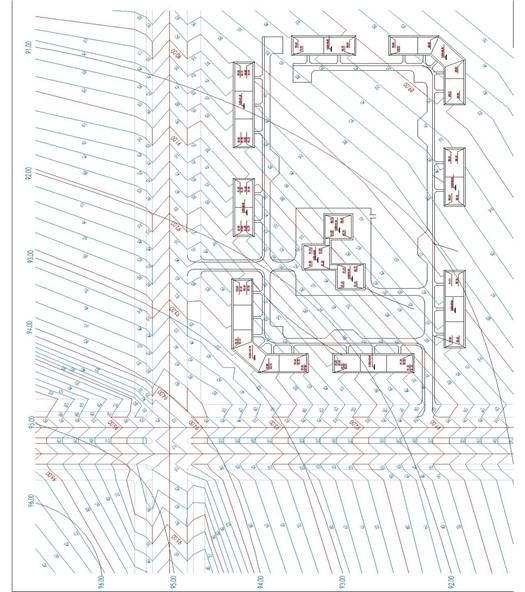

Проектирование вертикальной планировки микрорайонов и кварталов осуществляется методом проектных красных горизонталей.

Метод проектных красных горизонталей заключается в изображении проектируемого рельефа в новых красных горизонталях, что позволяет легко представить себе будущий рельеф территории.

H_шаг ^чер = 1м → H_шаг ^кр =0,20м

При помощи проектных красных горизонталей представляется возможность увеличить или уменьшить крутизну склона, произвести засыпку пониженных мест и создать площадку со сравнительно малым уклоном.

1) Расчет продольного и поперечного уклонов проезжей части

i_пр =(H_max ^гориз - H_min ^гориз )/L(м)

i_пр =(94,3-91,0)/172,5=0,019

l₁ = H^кр / i_пр

l₁ =0,2/0,019=10,5 м

B - ширина проезжей части

B =15 м

i_поп =0,02

l₂ = B′/2* i_поп / i_пр

l₂ =15/2*0,02/0,019=7,8 м

2) Расчет продольного и поперечного уклонов тротуара

i_пр1 =(H_max ^гориз - H_min ^гориз )/L(м)

A. i_пр =(94,3-91,0)/172,5=0,019

l₁ = H^кр / i_пр

l₁ =0,2/0,019=10,5 м

B - ширина тротуара

B =7,5 м

i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =7,5/2*0,02/0,019=7,8 м

B. i_пр =(94,3-91,0)/172,5=0,019

l₁ = H^кр / i_пр

l₁ =0,2/0,019=10,5 м

B - ширинагазона

B=9,0 м

i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =9,0/2*0,02/0,019=4,7 м

3) Расчет продольного и поперечного уклонов газона

i_пр1 =(H_max ^гориз - H_min ^гориз )/L(м)

i_пр =(94,3-91,0)/172,5=0,019

l₁ = H^кр / i_пр

l₁ =0,2/0,019=10,5 м

B - ширина газона

B =4 м, i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =4/2*0,02/0,019=2,1 м

4) Расчет продольного и поперечного уклонов проезжей части

i_пр =H_max ^гориз - H_min ^гориз /L(м)

i_пр =(94,3-91,0)/205=0,016

l₁ = H^кр / i_пр

l₁ =0,2/0,016=12,5м

B - ширина проезжей части

B =22 м

i_поп =0,02

l₂ = B/2* i_поп / i_пр

l₂ =22,5/2*0,02/0,01=14 м

5) Расчет продольного и поперечного уклонов тротуара

A. i_пр =H_max ^гориз - H_min ^гориз /L(м)

i_пр =(94,3-91,0)/205=0,016

l₁ = H^кр / i_пр

l₁ =0,2/0,01=20м

B - ширина тротуара

B =6 м, i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =6*0,02/0,01=12 м

B. i_пр =(94,3-91,0)/205=0,016

l₁ = H^кр / i_пр

l₁ =0,2/0,016=12,5 м

B - ширина тротуара

B =9,0 м

i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =9,0/2*0,02/0,016=5,6 м

6) Расчет продольного и поперечного уклонов газона

i_пр1 =(H_max ^гориз - H_min ^гориз )/L(м)

A. i_пр =(94,3-91,0)/ 205=0,016

l₁ = H^кр / i_пр

l₁ =0,2/0,016=12,5 м

B - ширинагазона

B=4 м

i_поп =0,02

l₂ = B* i_поп / i_пр

l₂ =4/2*0,02/0,016=2,5 м
