Конструкции городских зданий и сооружений
1. Компоновка конструктивной схемы каркаса
1.1 Исходные данные
Конструктивное решение промышленного здания:
Пролет здания L = 18 м., шаг колонн В = 6 м., длина здания ℓ = 24 м.
Температурный режим здания – холодный
Тип фермы – 6, тип решетки-6, длина панели решетки ℓ =1,5 м.
2. Расчет стропильной фермы
2.1 Выбор расчетной схемы
Ферма балочного типа опирается шарнирно (передает только опорные реакции).
2.2 Сбор нагрузок
На стропильную ферму действуют несколько видов нагрузки:
– постоянная нагрузка – собственный вес фермы, вес конструкции покрытия, вес конструкции связи, опорные моменты от жесткости узлов и т.д.
– временно кратковременная нагрузка – снеговая нагрузка, ветровая
– Постоянные нагрузки на покрытие.
Таблица 1
Вид нагрузки | gН | гF | g |
Гидроизоляция (4 слоя рубероида) Пароизоляция (1 сл рубероида) Профилированный настил Стальные волнистые листы Пароизоляция Прогоны сплошные У |
0,2 0,05 0,14 0,15 0,05 0,08 УgН =0,62 |
1,3 1,3 1,1 1,1 1,3 1,05 |
0,26 0,065 0,154 0,165 0,07 0,084 Уg=0,728 |
Определяем единичную силу действующую на узлы фермы от постоянной нагрузки: gПОС. = Уg*В*г = 0,728*6*0,95=4,1496 кн
Определяем единичную силу Р= gПОС *a=4.1496*1.5=6.2244 кН
– Временная нагрузка:
· Снеговая нагрузка
,
где п 5.7 [3],
табл. 4 [2],
п. 5.3. [2], (район строительства г. Иркутск -2)
.

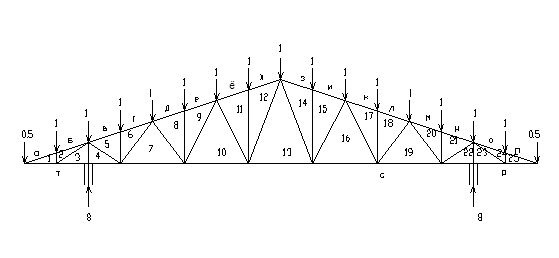

Диаграммы усилий от вертикальной единичной нагрузки
· Ветровая нагрузка
При шарнирном сопряжении на ферму передаются усилия от ветровой нагрузки. Ферма симметричная, определяем усилия в стержнях фермы при действии ветра слева.
– Активное давление ветра , где
=0,38 кн/мІ п. 6.4 [3], нормативный скоростной напор ветра, табл. 5, п. 6.4 район 3-г. Иркутск
с =0,8 п. 6.6 [3], аэродинамический коэффициент, учитывающий конфигурацию здания для активного давления ветра, с=0,6 – для пассивного давления
к = 1, п. 6.5. [3], коэффициент учитывающий изменение давления ветра по высоте: г f =1.4 п. 6.11/3/.к=0,59 при высоте верха фермы 8 м
– Пассивного давление ветра , где
- 0,38 кн/мІ п. 6.4 [3], нормативный скоростной напор ветра,
Определение аэродинамических коэффициентов на покрытии (приложение 4 схема 2 (2))
Tg a=8/12=0,666 (7), а=33 град
Се1=0,3
Се2=-0.4
Давление ветра на верхнем поясе на ветрен. стороны покрытия
Давление ветра на верхнем поясе подветренной стороны покрытия фермы
Расчетная узловая нагрузка на верхнем поясе на ветряной стороны покрытия фермы
2.3 Статический расчет
Статический расчет фермы производим от каждого вида нагрузки. При расчете определяем усилия в каждом стержне фермы. Расчет фермы производим графически, т.е. построение диаграммы Максвелла-Кремоны. (рис. 7, рис. 8) Результаты расчета сводятся в таблицу усилий.
Ветер справа=ветер слева
Расчет усилий в стержнях фермы
№ стержня | Усилия, Р=1 | Усилия от постоян нагр, Р=6.23, кН | Усилия от снеговой нагрузки, Р=11,52, кН |
Усилия от ветровой нагрузки | Расчетные усилия, максимальные, Nmax , кН | ||||||
слева | справа | ||||||||||
ш=1 | ш=0,9 | ш=1 | ш=0,9 | ш=1 | ш=0,9 | № усилий | Сжатие: (–) | Растяжение: (+) | |||
№ усилий | 1 | 2а | 2б | 3а | 3б | 4а | 4б | ||||
1 | 2 | 3 | 4 | 5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
В-П | |||||||||||
А-1 | 2,1 | 12,78 | 24,192 | 21,77 | 1.5255 | 1.373 | 1.5255 | 1.373 | 1.2.3.4 | 40 | |
Б-2 | 2,1 | 12,78 | 24,192 | 21,77 | 1.0926 | 0.983 | 1.0926 | 0.983 | 1.2.3.4 | 39.16 | |
В-5 | -5,5 | -29,82 | -63,36 | -57,02 | 0.0289 | 0.026 | 0.0289 | 0.026 | 1.2 | 93.18 | |
Г-6 | -5,5 | -29,82 | -63,36 | -57,02 | -0.4041 | -0.3637 | -0.4041 | -0.3637 | 1.2.3.4 | 94 | |
Д-8 | -9,7 | -58,8 | -111,74 | -100,5 | -0.6449 | -0.58 | -0.6449 | -0.58 | 1.2.3.4 | 171.8 | |
Е-9 | -9,6 | -58,8 | -110,6 | -99,54 | -1.0778 | -0.97 | -1.0778 | -0.97 | 1.2.3.4 | 171.5 | |
Ё-11 | -9,3 | -56,6 | -107,14 | -96,42 | 0.5625 | 0.5 | 0.5625 | 0.5 | 1.2 | 203.56 | |
Ж-12 | -9,2 | -56,6 | -105,9 | -95,31 | 0.1296 | 0.1166 | 0.1296 | 0.1166 | 1.2 | 162.5 | |
З-14 | -9,2 | -56,6 | -105,9 | -95,31 | 1.9591 | 1.76 | 1.9591 | 1.76 | 1.2 | 162.5 | |
И-15 | -9,2 | -56,6 | -105,9 | -95,31 | 1.4437 | 1.3 | 1.4437 | 1.3 | 1.2 | 162.5 | |
К-17 | -9,2 | -56,6 | -105,9 | -95,31 | 3.1542 | 2.84 | 3.1542 | 2.84 | 1.2 | 162.5 | |
Л-18 | -9,7 | -58,8 | -111,74 | -100,5 | 2.6388 | 2.37 | 2.6388 | 2.37 | 1.2 | 170.54 | |
М-20 | -5,5 | -29,82 | -63,36 | -57,02 | 1.5063 | 1.356 | 1.5063 | 1.356 | 1.2 | 93.18 | |
Н-21 | -5,5 | -29,82 | -63,36 | -57,02 | 1 | 0.9 | 1 | 0.9 | 1.2 | 93.18 | |
О-24 | 2,1 | 12,78 | 24,192 | 21,77 | -1.3895 | -1.25 | -1.3895 | -1.25 | 1.2 | 37 | |
П-25 | 2,1 | 12,78 | 24,192 | 21,77 | -1.9044 | -1.714 | -1.9044 | -1.714 | 1.2 | 37 | |
НП | |||||||||||
1-Т | -2 | -12,4 | -23,04 | -20,74 | 6.175 | 5.54 | 6.175 | 5.54 | 1.2 | 35.44 | |
З-Т | -4,3 | -24,8 | -49,536 | -44,58 | 4.485 | 4.036 | 4.485 | 4.036 | 1.2 | 74.336 | |
4-С | -4,3 | -24,8 | -49,536 | -44,58 | 4.485 | 4.036 | 4.485 | 4.036 | 1.2 | 74.336 | |
7-С | 8,3 | 49,6 | 95,616 | 86,05 | 7.093 | 6.384 | 7.093 | 6.384 | 1.2.3.4 | 159.4 | |
10-С | 9,5 | 57,87 | 109,44 | 98,5 | 5.709 | 5.138 | 5.709 | 5.138 | 1.2.3.4 | 178.73 | |
13-С | 8,3 | 49,6 | 95,616 | 86,05 | 3.327 | 2.99 | 3.327 | 2.99 | 1.2.3.4 | 151.87 | |
16-С | 9,5 | 57,87 | 109,44 | 98,5 | 0.6073 | 0.546 | 0.6073 | 0.546 | 1.2.3.4 | 168.53 | |
19-С | 8,3 | 49,6 | 95,616 | 86,05 | -0.604 | -0.544 | -0.604 | -0.544 | 1.2 | 145.2 | |
22-С | -4,4 | -24,8 | -50,688 | -45,62 | 4.218 | 3.796 | 4.218 | 3.796 | 1.2 | 96.3 | |
23-Р | -4,4 | -24,8 | -50,688 | -45,62 | 4.218 | 3.796 | 4.218 | 3.796 | 1.2 | 96.3 | |
25-Р | -2 | -12,4 | -23,04 | -20,74 | 2.109 | 1.9 | 2.109 | 1.9 | 1.2 | 35.44 | |
Раскос | |||||||||||
5–4 | 10,4 | 60,07 | 119,8 | 107,82 | 2.5737 | 2.316 | 2.5737 | 2.316 | 1.2.3.4 | 185 | |
3–2 | 2,5 | 13,86 | 28,8 | 25,92 | 1.8895 | 1.7 | 1.8895 | 1.7 | 1.2.3.4 | 46.44 | |
8–7 | 1,6 | 10,52 | 18,432 | 16,588 | -0.6964 | -0.627 | -0.6964 | -0.627 | 1.2 | 29 | |
7–6 | -4,3 | -29,23 | -49,536 | -44,58 | -0.4327 | -0.39 | -0.4327 | -0.39 | 1.2.3.4 | 79.63 | |
11–10 | -0,9 | -5,32 | -10,368 | -9,33 | -2.019 | -1.82 | -2.019 | -1.82 | 1.2.3.4 | 19.7 | |
10–9 | -0,2 | -1,5 | -2,304 | -2,0736 | 1.6074 | 1.45 | 1.6074 | 1.45 | 1.2 | 24.54 | |
14–13 | 2,1 | 11,88 | 24,192 | 21,77 | -3.2816 | -2.952 | -3.2816 | -2.952 | 1.2 | 36 | |
13–12 | 2,1 | 11,88 | 24,192 | 21,77 | 2.8226 | 2.54 | 2.8226 | 2.54 | 1.2.3.4 | 38.9 | |
17–16 | -0,2 | -1,5 | -2,304 | -2,0736 | -1.6357 | -1.47 | -1.6357 | -1.47 | 1.2.3.4 | 7.07 | |
16–15 | -1 | -6,4 | -11,52 | -10,37 | 2.2572 | 2.03 | 2.2572 | 2.03 | 1.2 | 17.9 | |
20–19 | -4,1 | -29,22 | -47,232 | -42,5 | 1.2766 | 1.15 | 1.2766 | 1.15 | 1.2 | 76.45 | |
19–18 | 1,5 | 10,52 | 17,28 | 15,55 | 0.43 | 0.387 | 0.43 | 0.387 | 1.2.3.4 | 28.66 | |
24–23 | 2,5 | 13,86 | 28,8 | 25,92 | -2.3591 | -2.123 | -2.3591 | -2.123 | 1.2 | 42.66 | |
22–21 | 10,4 | 60,07 | 119,8 | 107,82 | -4.3819 | -3.944 | -4.3819 | -3.944 | 1.2 | 179.9 | |
Стойка | |||||||||||
2–1 | -1 | -6,2 | -11,52 | -10,37 | -0.845 | -0.76 | -0.845 | -0.76 | 1.2.3.4 | 19.41 | |
4–3 | -8 | -49,6 | -92,16 | -82,94 | -2.994 | -2.7 | -2.994 | -2.7 | 1.2.3.4 | 147.7 | |
6–5 | -1 | -6,2 | -11,52 | -10,37 | -0.845 | -0.76 | -0.845 | -0.76 | 1.2.3.4 | 19.41 | |
9–8 | -0,9 | -6,2 | -10,368 | -9,33 | -0.845 | -0.76 | -0.845 | -0.76 | 1.2.3.4 | 18.26 | |
12–11 | -1 | -6,2 | -11,52 | -10,37 | -0.845 | -0.76 | -0.845 | -0.76 | 1.2.3.4 | 19.41 | |
15–14 | -1 | -6,2 | -11,52 | -10,37 | 1.057 | 0.95 | 1.057 | 0.95 | 1.2 | 17.7 | |
18–17 | -1 | -6,2 | -11,52 | -10,37 | 1.057 | 0.95 | 1.057 | 0.95 | 1.2 | 17.7 | |
21–20 | -1 | -6,2 | -11,52 | -10,37 | 1.057 | 0.95 | 1.057 | 0.95 | 1.2 | 17.7 | |
23–22 | -8 | -49,6 | -92,16 | -82,94 | 4.524 | 4.07 | 4.524 | 4.07 | 1.2 | 141.76 | |
25–24 | -1 | -6.2 | -11,52 | -10,37 | 1,055 | 0,95 | 1,055 | 0,95 | 1,2 | 17,72 |
2.4 Подбор сечений стержней фермы
Стержни фермы рассчитываются, как центрально сжатые на устойчивость или как центрально растянутые на прочность.
Расчетная длина сжатого стержня в плоскости фермы и из плоскости:
где м x ( y ) – коэффициент расчетной длины при потере устойчивости в плоскости (x - x ) и из плоскости (y - y ) фермы табл. 11/1/; l 0 x (0 y ) – геометрическая длина стержня (расстояние между точками закрепления от смещения в плоскости x - x (y - y )).
Точками закрепления узлов фермы от поперечного смещения могут являться связи, плиты покрытия, прогоны и т.п. Расчетная длина стержней заносится в таблицу 3.
В таблице производим расчет максимального усилия растяжения и сжатия в каждом стержне.
Принимаем марку стали ВСт3пс6–10 мм табл. 50 [1]; группа 2
Rу n = 245 мПа; Run = 370 мПа; Rу = 240 мПа; Ru = 240 мПа табл. 51 [1]
Подбор сечений сжатых стержней начинается с определения требуемой площади:
где N – расчетное сжимающее усилие, действующее в стержне, кН (табл. 2);
гс =0,9 – коэффициент условий работы (табл. 6/1/); ц =0,99 – коэффициент продольного изгиба, определяется по табл. 72/1/ в зависимости от гибкости стержня л.
В первом приближении коэффициент ц можно определить по заданной гибкости:
· для поясов легких ферм л = 60ч80.
· для решетки легких ферм л =100ч120.
По полученной требуемой площади по сортаменту подбирается подходящий профиль с условием Ax ≥ Aтр . Из сортамента выписываются основные геометрические характеристики сечения: Ax , ix ; iy , результаты заносятся в таблицу 3.
Требуемая площадь сечения растянутого стержня определяется из условия прочности по формуле:
где N – расчетное растягивающее усилие, действующее в стержне (табл. 2), кН; гс – коэффициент условий работы (табл. 6/1/).
По требуемой площади по сортаменту подбирается подходящий профиль с условием Аx ≥ Атр . Из сортамента выписываются основные геометрические характеристики сечения: Аx , ix , iу , результаты заносятся в таблицу 3.
По полученным усилиям подбираем сечения растянутых и сжатых стержней, производим проверки прочности для сжатых стержней:
для растянутых стержней:
проверка жесткости:
л x ( y ) = lx ( y ) / ix ( y ) ≤[л].
2.5 Конструирование и расчет узлов ферм
Для построения узлов фермы и определения габаритов фасонок определяем длины сварных, соединяющих стержни.
Назначаем характеристики швов:
Сварка полуавтоматическая. Сварочная проволока Св 08. Расчетные характеристики сварного углового шва:
Rw ¦ =180 МПа – табл. 56/1/; g w ¦ =1 – п. 11.2/1/; g с =1,1 – табл. 6/1/; b ¦ =0,7 – табл. 34;
Rwz =0,45 Run =0,45 × 370=166.5 МПа – табл. 3/1/; g с =1,1 – табл. 6/1/; g wz =1 -п. 11.2/1/; b z =1 – табл. 34;
Принимаем k ¦ =5 мм (табл. 38).
Для расчета принимается максимальная длина.
Полная длина сварного шва состоит из шва на обушке и шва на пере
где ;
– длина сварного шва соответственно на обушке и на пере.
Длина шва на обушке и на пере определяется из равенства статических моментов относительно центра тяжести сечения создаваемых швом на обушке и швом на пере.
,
конструктивный ферма стропильный стержень
где h – высота сечения стержня; z 0 – расстояние от обушка до центра тяжести сечения.
Расчетные характеристики сварного углового шва:
разрушение по металлу шва
разрушение по границе сплавления:
Длина сварного шва определяется из выражения:
;
Полученные длины сварных швов приведены в таблице 4 «Расчетные длины сварных швов»
Таблица 4. Расчет длины сварных швов
№Стерж | Nmax | LwО | LwП | Lw |
Верхний пояс | ||||
А-1 | 40 | 43,5 | 14,5 | 58 |
Б-2 | 39.16 | 43 | 14 | 57 |
В-5 | -93.18 | 101 | 34 | 135 |
Г-6 | -94 | 102 | 34 | 136 |
Д-8 | -171.8 | 186 | 62 | 248 |
Е-9 | -171.5 | 186 | 62 | 248 |
Ё-11 | -203.56 | 220 | 74 | 294 |
Ж-12 | -162.5 | 176 | 59 | 235 |
З-14 | -162.5 | 176 | 59 | 235 |
И-15 | -162.5 | 176 | 59 | 235 |
К-17 | -162.5 | 176 | 59 | 235 |
Л-18 | -170.54 | 184 | 62 | 246 |
М-20 | -93.18 | 101 | 34 | 135 |
Н-21 | -93.18 | 101 | 34 | 135 |
О-24 | 37 | 40 | 14 | 54 |
П-25 | 37 | 40 | 14 | 54 |
Нижний пояс | ||||
1-Т | -35.44 | 38 | 13 | 51 |
З-Т | -74.336 | 80 | 27 | 107 |
4-С | -74.336 | 80 | 27 | 107 |
7-С | 159.4 | 172 | 58 | 230 |
10-С | 178.73 | 193 | 65 | 258 |
13-С | 151.87 | 164 | 55 | 219 |
16-С | 168.53 | 182 | 61 | 243 |
19-С | 145.2 | 158 | 52 | 210 |
22-С | -96.3 | 104 | 35 | 139 |
23-Р | -96.3 | 104 | 35 | 139 |
25-Р | -35.44 | 38 | 13 | 51 |
Раскосы | ||||
5–4 | 185 | 200 | 67 | 267 |
3–2 | 46.44 | 50 | 17 | 67 |
8–7 | 29 | 31 | 11 | 42 |
7–6 | -79.63 | 86 | 29 | 115 |
11–10 | -19.7 | 22 | 7 | 29 |
10–9 | -24.54 | 27 | 9 | 36 |
14–13 | 36 | 39 | 13 | 52 |
13–12 | 38.9 | 42 | 14 | 56 |
17–16 | -7.07 | 7 | 3 | 10 |
16–15 | -17.9 | 19 | 7 | 26 |
20–19 | -76.45 | 82 | 28 | 110 |
19–18 | 28.66 | 31 | 11 | 42 |
24–23 | 42.66 | 104 | 35 | 139 |
22–21 | 179.9 | 195 | 65 | 260 |
Стойки | ||||
2–1 | -19.41 | 21 | 7 | 28 |
4–3 | -147.7 | 160 | 53 | 213 |
6–5 | -19.41 | 21 | 7 | 28 |
9–8 | -18.26 | 19 | 7 | 26 |
12–11 | -19.41 | 21 | 7 | 28 |
15–14 | -17.7 | 19 | 7 | 26 |
18–17 | -17.7 | 19 | 7 | 26 |
21–20 | -17.7 | 19 | 7 | 26 |
23–22 | -141.76 | 154 | 51 | 205 |
25–24 | -17,72 | 19 | 7 | 26 |
Минимальная длина шва 50 мм
2.5 Узлы фермы
Для избежания дополнительных усилий необходимо центрировать стержни в узлах по осям, проходящим через их центры тяжести с округлением до 5 мм. Для уменьшения действия сварочных напряжений стержни решетки не доводят до поясов на расстояние: а=6 t +20 = 56 мм, а≤80 мм
· где t = 6 мм – толщина фасонки.минимальная длина нахлеста 5t =5*6=30 , где t – максимальная толщина фасонки либо полки уголка.
Литература
1. СНиП II – 23 – 81. Стальные конструкции. Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1988. – 96 с.
2. СНиП 2.01.07 – 85. Нагрузки и воздействия. Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1988. – 36 с.
3. Металлические конструкции. Общий курс: Учебник для вузов / Е.И. Беленя, В.А. Балдин, Г.С. Ведерников и др.; Под общей редакцией Е.И. Беленя. – 6-е изд., перераб. И доп. – М.: Стройиздат, 1986. – 560 с.
4. Металлические конструкции. В 3-х т. Т. 1. Элементы конструкций: Учеб. Пособие для строит. Вузов / В.В. Горев, Б.Ю. Уваров, В.В. Филиппов и др.; Под ред. В.В. Горева. – М.: Высш. Шк. 1997. – 527 с.
5. Металлические конструкции. В 3-х т. Т.2 Конструкции зданий: Учеб. Пособие для строит. Вузов/ В.В. Горев, Б.Ю. Уваров, В.В. Филиппов и др.; Под ред. В.В. Горева. – М.: Высш. Шк. 1999. – 528 с.
6. Расчет стальных конструкций: Справ. пособие / Я.М. Лихтарников, Д.В. Ладыжский, В.М. Клыков. – 2-е изд., перераб. И доп. – Киев: Будивельник, 1984. – 386 с.
7. Справочник проектировщика промышленных, жилых и общественных зданий и сооружений. Расчетно-теоретический. В 2-х т. Т. 1 /Под ред. А.А. Уманского. – 2-е изд., перераб. и доп. – М: Стройиздат, 1972. –600 с.
Похожие работы
-
Проектирование производственного здания каркасного типа
Одноэтажное однопролетное производственное здание каркасного типа. Расчет связей, узла сопряжения главной и второстепенной балок. Сбор нагрузок на покрытие здания. Сбор нагрузок на балочную клетку рабочей площадки. Расчет конструкций рабочей площадки.
-
Проект гражданского здания из древесины
Содержание Введение Расчёт клеефанерной панели Расчёт панели «Сэндвич» Геометрическая схема фермы Подбор сечений Подбор сечений раскосов Расчёт стойки
-
Расчет строительной ноги
Нагрузка на квадратный метр перекрытия. Схемы снеговых нагрузок. Статический расчет, подбор сечения элемента. Расчет сопротивления на изгиб. Переводные коэффициенты для заданных параметров дерева и тепловлажностного режима. Проверка жесткости (прогиба).
-
Стальной каркас одноэтажного промышленного здания
Компоновка поперечной рамы. Проведение расчета нагрузок на нее, статического расчета с использованием программы SCAD "Расчет плоских стержневых систем". Конструирование подкрановой балки. Проектирование колонны. Определение нагрузок на стропильную ферму.
-
Каркас одноэтажного деревянного здания
Конструктивная схема здания. Деревянные фермы. Выбор шага рам. Связи. Конструирование покрытия здания. Конструкция покрытия. Подбор рабочего настила. Подбор сечения стропильных ног. Подбор сечения прогонов. Расчет и конструирование элементов ферм.
-
Проектирование ферм и рам
Построение фермы и определение опорных реакций. Определение усилий в стержнях фермы. Построение диаграммы Максвелла-Кремоны. Построение линий влияния усилий в стержнях фермы. Выбор толщины и очертаний фасонок. Расчёт сварного и болтового соединения.
-
Расчет консольной фермы
Расчет минимальных сечений стержней из условия статической и усталостной прочности. Расчет элементов на прочность. Проектирование сварного соединения крепления решетки к косынке и косынки к поясу. Проектирование стыкового соединения верхнего пояса.
-
Проектирование каркаса одноэтажного здания
Конструктивная схема одноэтажного каркасного здания. Расчетная схема рамы. Определение постоянной нагрузки от веса элементов покрытия, стен и колонн. Снеговая нагрузка, действие ветра на здание. Определение расчетных усилий. Конструирование узлов фермы.
-
Проектирование одноэтажного здания с несущим деревянным каркасом
Конструирование и расчет покрытия здания. Определение усилий в стержнях ферм. Расчет опорного узла на натяжных хомутах и центрального узла нижнего пояса. Подбор сечения рабочего настила, стропильных ног и прогонов. Расчет и конструирование узлов ферм.
-
Стальной открытый навес в г Темрюке
Агентство по образованию и науке Российской Федерации Кубанский государственный технологический университет Кафедра Строительные конструкции и гидротехнические сооружения
