Расчет ребристой плиты и фундамента стаканного типа

1. Расчет ребристой плиты покрытия

1.1 Назначение размеров плиты

Принимаем ребристую плиту шириной 1,5 м, длиной 7 м, высотой 0,3 м.

Конструктивные размеры плиты:

Ширина 1500 – 10 = 1490 мм

Длина 7000 – 30 = 6970 мм

Принимаем толщину полки 30 мм, в плите предусматриваем 5 поперечных ребер.

В плите рассчитывается полка плиты.

1.2 Сбор нагрузок на полку плиты

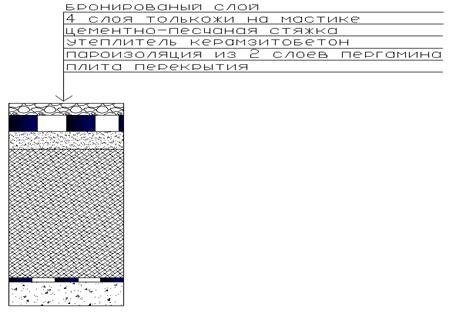

Рис. 1

Таблица 1

Вид нагрузок	Подсчет нагрузок	Nн , Н/м2	γf	N, Н/м2
Бронированный слой	16000*0,015	240	1,2	288
4 слоя толькожи на мастике	8000*0,02	160	1,2	192
Цементно-песчаная стяжка	20000*0,022	440	1,2	528
Утеплитель	7000*0,16	1120	1,2	1344
Пароизоляция	8000*0,005	40	1,2	44
Вес полки плиты	25000*0,03	750	1,1	825
Временная снеговая нагрузка г. Житомира	ДБН В.1.2.2.2006	1600	-	1280
	Итого	4390		4501

1.3 Характеристики материалов

Бетон класса В – 20, R_b = 11,5 мПа; R_bt = 1,05 мПа, рабочая арматура класса А-III,

R_s = 365 мПа. Принимаем поперечную арматуру класса А-I, R_sw = 175 мПа. Полку плиты армируем рулонной сеткой из проволоки класса ВР-1 Ø3 мм R_s = 375 мПа;

R_sw = 270 мПа.

1.4 Расчет полки плиты по нормальным сечениям

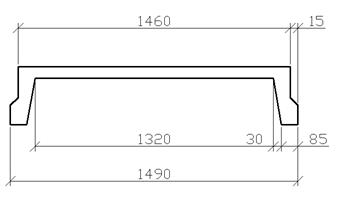

Рис. 2

Рис. 3

= = 1,4 < [2]

Если отношение меньше 2, тогда полку плиты рассчитываем, как плиту опертую по контуру и тогда расчет ведется по полосу шириной 1 м.

4501 Н/м² 1 м = 4501 Н/м

Определяем максимальный изгибающий момент:

М = 277 Н/м

Определяем рабочую высоту и сечение элемента:

= = = 1,5 см

Определяем характеристику бетона:

А_о = 0,107 табл. 3.1 стр. 89 [1] η = 0,944

Определяем площадь рабочей арматуры:

А_s = = 0,52 см²

Из [5] стр. 247 принимаем сетку 200/200/3/3; А_{s прод} = 0,4 см² ; А_{s попер} = 0,36 см²

1.5 Расчет поперечных ребер

q = 4501 Н/см²

Рис. 4

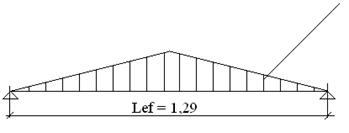

В расчете поперечное ребро рассматривается как балка пролетом l = 1,29 м, частично заземленная в продольных ребрах.

q_гр = q (2 + b_р ) = 4501 (2 + 0,1) = 6256,4 Н/м²

Рис. 5

Принимаем а = 2 см, тогда h_о = h – a = 14 – 2 = 12 см

Определяем ширину свесов полок:

b_св = 1/3 = = 0,215 м

b^| _f = 2 b_св + b_p = 2 * 0,215 + 0,1 = 0,52 м

Определяем изгибающий момент

М = = = 867,6 Н*м

М_гр = R_b b^| _f h^| _f (h_o – 0,5h^| _f ) = 11,510² 523(12 – 0,53) = 18837 Н*м

М=867,6 М_гр = 18837 – 2 расчетный случай b = b^| _f = 52 см

А_о = = 0,01 из табл. 3.1, стр. 89 η = 0,995

А_s = = = 0,2 см²

Принимаем 1Ø6 А – ІІІ А_s = 0,283 см²

μ% = = = 0,24%

μ % _max =ρ 100= = 1,9%

Расчет поперечного ребра по наклонным сечениям. Определяем поперечную силу:

Q = = = 2017,6 Н

Q ≤ 0,6 R_bt bh_o = 0,6 0,910² 7,512 = 4860 Н условие выполняется, значит расчет не требуется.

Армируем поперечное ребро поперечной арматурой конструктивно. Принимаем арматуру Ø6 А – І

S = = = 7 см

1.6 Расчет продольного ребра

Расчет продольного ребра по нормальным сечениям

Сбор нагрузок на 1 м² плиты.

Таблица 2

Вид нагрузок	Подсчет нагрузок	Nн , Н/м2	γf	N, Н/м2
Бронированный слой	16000*0,015	240	1,2	288
4 слоя толькожи на мастике	8000*0,02	160	1,2	192
Цементно-песчаная стяжка	20000*0,022	440	1,2	528
Утеплитель	7000*0,16	1120	1,2	1344
Пароизоляция	8000*0,005	40	1,2	44
Вес полки плиты	По каталогу	1700	1,1	1870
Временная снеговая нагрузка г. Житомира	ДБН В.1.2.2.2006	1600	-	1280
	Итого	5300		5546

Нагрузка на 1 м плиты составит

q = 5546 Н/м² 1,5 м = 8319 Н/м

Определяем действующие усилия в элементе:

М_мах = = = 50518 Н*м = 50,518 кН*м

Q_max = = = 28992 Н = 28,992 кН

М_гр = R_b * b^| f * h^| f* (h_o – 0,5h^| f) = 11,5 * 10² * 149 * 3 (25 – 0,5 * 3) = 121 кН*м

h_o = h – a = 30 – 5 = 25 см

М = 51 кН*м < М_гр = 121 кН*м – I расчетный случай x ≤ h^| f

Рис. 6

Определяем характеристики бетона

А_о = 0,047

Из [1] табл. 3.1 η = 0,975

А_s = = 5,7 см²

Из [1] табл. 2 стр. 431 принимаем 2 Ø14 АIII и 2 Ø16 АIII по одной каждого диаметра в каждом ребре. А_s = 7,1 см²

μ% = 100% = = 1,6%

Расчет прочности наклонных сечений

Q ≤ К₁ *R_bt *b*h_o = 0,6 * 0,9 * 10² * 18 * 25 = 24300 Н

Q_мах = 28992 Н < Q = 24300 Н

Условие выполняется, следовательно расчет продольного ребра на перпендикулярную силу не требуется и элемент армируем конструктивно.

Принимаем поперечную арматуру Ø4 А-I, шаг поперечных стержней

S₁ = h/2 = 300/2 = 150 мм принимаем S₁ = 115 мм.

S₂ = ¾ h = ¾ *30= 23 < [30] принимаем S₂ = 230 мм.

Расчет эпюры материалов

М= 50,1 кН*м 2Ø14 АІІІ, 2Ø16 АІІІ А_s = 7,1 см²

М_сеч = 0,85 * h_o * R_s * A_s = 0,85 * 25 * 365 * 10² * 7,1 = 55,1 кН*м

М = 50,1 кН*м < М_сеч = 55,1 кН*м

Строим эпюру материалов.

После обрыва двух верхних стержней 2Ø14 АIII А_s = 3,08 см² в работе участвуют только нижние стержни 2 Ø16 АIII А_s = 4,02 см² .

Определяем несущую способность.

М_сеч = 0,85 * h_o * R_s * A_s ^| = 0,85 * 25 * 365 * 10² * 4,02 = 31,2 кН*м

На эпюру моментов накладываем эпюру материалов; на эти же два момента и в том же масштабе откладываем М_сеч . Через точку М_сеч проводим горизонтальную линию до пересечения с эпюрой моментов; точки пересечения и являются теоретическими точками обрыва верхнего рабочего стержня.

Расчет подъемных петель плиты

1. Определяем площадь плиты А=1,49*6,97 = 10,34 м²

2. Определяем вес плиты Q = A*q = 10,34*1870 = 19336 Н = 1933,6 кг

3. Определяем нагрузку приходящуюся на одну петлю q = = = 1451 кг.

4. Определяем площадь сечения арматурной петли

f_sw = 0,65 см²

Принимаем 1Ø10 А-I A_s = 0,785 см² из табл. 2 стр. 431 [1]

2. Расчет столбчатого фундамента под колонну

2.1 Сбор нагрузок на колону

Определяем грузовую площадь, действующую на колону:

А = 24*7 = 168 м²

1. Нагрузка от покрытия

N_п = 5546 Н/м² * 168 м² = 932 кН

2. Нагрузка от фермы N_ф = 55 кН

3. Нагрузка от кран-балки Q_б = 80 кН

4. Q = b * h * l * ρ * γ_f = 0,4 * 0,4 * 8 * 25 * 10³ * 1,1 = 35,2 кН

N = 1102,2 кН

Определяем нормативную нагрузку:

N^н = 958 кН

2.2 Принимаем для фундамента бетон класса В 20; R_b = 11,5 мПа; R_bt = 0,9 мПа

Принимаем рабочую арматуру класса А III; R_s = 365 мПа; глубина заложения фундамента – 1,7 м.

2.3 Определение размеров фундамента

Глубина заложения колонны в стакан фундамента

h_зал = 1.5*b_k = 60 см

Глубина стакана

h_ст = h_зал + 5 см = 65 см

Высота фундамета

h_ф = h_ст + 20 см = 85 см 90 см

Рабочая высота фундамента

h_о = h_ф – а = 90 – 5 = 85 см

Определяем площадь подошвы фундамента по усилиям

А_ф = = = 4,4 м²

а_ф = b_ф = = = 2,11 м

Принимаем а_ф = b_ф = 2,2 м, тогда А_ф = 2,2² = 4,84м²

Рис. 7

Определяем среднее давление на грунт основания по подошве фундамента с учетом собственного веса фундамента.

Р_гр = + ρ * Н_ф = + 20 * 1,7 = 232 кН/м = 0,232 мПа

Р_гр = 0,232 мПа < R_гр = 0,25 мПа

2.4 Расчет рабочей арматуры фундамента

Изгибающие моменты в фундаменте возникают по всем граням тела фундамента.

μ₁ = = = 23 кН*м

μ₂ = = = 92 кН*м

μ₃ = = = 207 кН*м

Аs₁ = = = 2,87 см²

Аs₁ = = = 5 см²

Аs₁ = = = 7,4 см²

Принимаем шаг рабочих стержней в фундаменте равный 150 мм.

Определяем количество необходимых стержней.

n = = + 1 = 15 стержней

Из [1] стр. 431 принимаем 15 Ø10 А – III A_s = 11,8 см²

Список использованной литературы

Автор	Наименование	Издательство	Год издательства
Т.Н. Цай	«Строительные конструкции» т. 2	Стройиздат Москва	1985 г.
	ДБН В.1.2.2.2006 «Нагрузки и воздействия»
Л.П. Попов	«Строительные материалы и детали	Стройиздат Москва	1986 г.
А.П. Мандриков	«Примеры расчета ж/б конструкций»	Стройиздат Москва	1989 г.
