Расчет 9-ти этажного 18-ти квартирного жилого дома с подземным гаражом

Министерство Образования и Науки Кыргызской Республики

Кыргызский Государственный Университет

Строительства, Транспорта и Архитектуры

Курсовой проект

на тему: Расчет 9-ти этажного 18-ти квартирного жилого дома с подземным гаражом

Выполнил студент группы ПГС 1-05: Ким А. О.

Проверил: Бегалиев У. Т.

2009г.

Оглавление

Введение

Расчётная модель

Жесткости

Сбор нагрузок

Собственные частоты и периоды колебания здания

Номера узлов элементов Номера элементов крайней левой колонны: крайней левой колонны

Эпюры усилий крайней левой колонны:

Таблица перемещения узлов крайней левой колонны

Соответствия требованиям действующих норм. Рекомендации и выводы.

Список литературы

Введение

Объект строительства – девятиэтажный 18-ти квартирный жилой дом с подземным гаражом.

Район строительства – г. Бишкек.

Площадка строительства характеризуется следующими параметрами:

сейсмичность района строительства – 9 баллов;

сейсмичность площадки строительства – 9 баллов;

расчетная сейсмичность здания - 9 баллов;

категория грунта по сейсмическим свойствам – 2;

нормативное значение ветрового давления – 38 кг/м² ;

вес снегового покрова на 1 м² горизонтальной поверхности – 70 кг/м² .

Здание железобетонное каркасно-связевое с монолитными перекрытиями и монолитными плитами на балконах, представляющее в плане прямоугольник размерами 12х24 м.

Колонны сечениями 600х500 и 500х500 мм и 400х400 (в подземном гараже); ригели поперечного и продольного направления сечениями – 500х600(h) мм;.

Высоты по этажам различны и равны соответственно:

первого этажа – 3900 мм;

типового этажа – 3000 мм;

Плиты перекрытия имеют толщину δ = 220 мм.

Фундаменты под колоннами - отдельно стоящие железобетонные монолитные столбчатые.

Наружные стены каркаса выполнены в виде кирпичной кладки по 250 мм с теплоизоляционным материалом (изовер) толщиной 100 мм.

Класс бетона для всех конструкций – В25, а для фундаментов – В15. Класс арматуры для всех конструкций – А- III.

Расчёт здания выполнен по программам комплекса «ЛИРА» версии 9.4

В качестве расчетной схемы использована трёхмерная (пространственная) расчётная модель.

Конструктивные расчёты строительных конструкций здания выполнены в соответствии со СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП КР 20-02: 2004 «Сейсмостойкое строительство, нормы проектирования».

Здание рассчитывалось на 6 загружений, из которых первые 4 являются статическими (1-е загружение – собственный вес, 2-е загружение – нагрузки от конструкции пола; кровли; наружных стен, 3-е загружение – полезные нагрузки, 4-е загружение – кратковременная (снеговая) и 2 следующих загружения - от сейсмических воздействий в поперечном (OY), продольном (OX) направлениях. По направлению (OY) заданы 10 форм колебаний, а по направлению (OX) воздействия заданы 15 формами колебаний.

Расчёт конструкций здания выполнен на основные и особые сочетания нагрузок с учётом сейсмических воздействий.

Расчётные значения сейсмических нагрузок на здание заданы следующими параметрами:

сейсмичность площадки строительства – 9 баллов;

категория грунта – 2;

К1 = 1.0. Табл. 5.3 СНиП КР 20-02: 2004 (коэффициент, учитывающий степень ответственности зданий и сооружений);

К2 = 0.3. Табл. 5.4. СНиП КР 20-02: 2004 (коэффициент, учитывающий различные типы и особенности конструктивных решений зданий и сооружений);

К3 = 1+0.06*(9-5) = 1,3 (коэффициент, учитывающий высоту зданий и сооружений);

Кψ = 1.0. Табл. 5.5. СНиП КР 20-02: 2004 (коэффициент, учитывающий способность здания и сооружения к рассеиванию энергии);

А = 0,4. СНиП КР 20-02: 2004 (коэффициент сейсмичности).

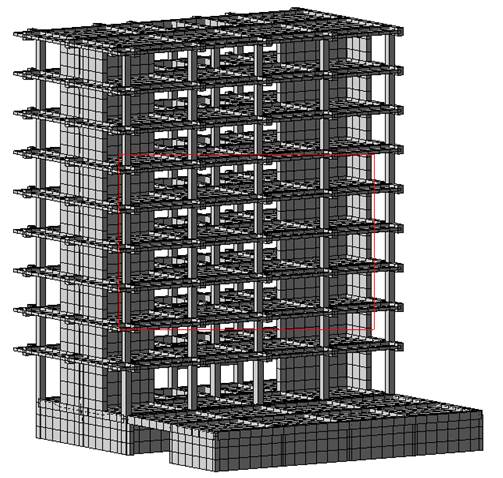

Расчётная модель

Жесткости

Таблица жесткостей

Тип жесткости	Имя	Параметры (сечения-(см) жесткости-(т,м) расп.вес-(т,м))
1	Брус 40 X 40 (colonni)	Ro=2.75,E=3e+006,GF=0
		B=40,H=40
		EF=480000,EIy=6400
		EIz=6.4e+003,GIk=4.48e+003
		Y1=0.0667,Y2=0.0667,Z1=0.0667,Z2=0.0667
2	Брус 50 X 50 (colonni)	Ro=2.75,E=3e+006,GF=0
		B=50,H=50
		EF=750000,EIy=15625
		EIz=1.56e+004,GIk=1.09e+004
		Y1=0.0833,Y2=0.0833,Z1=0.0833,Z2=0.0833
3	Пластина H 40 (stena)	E=3e+006,V=0.2,H=40,Ro=2.75
4	Пластина H 22 (plita)	E=3e+006,V=0.2,H=22,Ro=2.75
5	Пластина H 15 (plita)	E=3e+006,V=0.2,H=15,Ro=2.75
6	Брус 50 X 60 (rigel)	Ro=2.75,E=3e+006,GF=0
		B=50,H=60
		EF=900000,EIy=27000
		EIz=1.87e+004,GIk=1.61e+004
		Y1=0.0833,Y2=0.0833,Z1=0.1,Z2=0.1
7	Брус 40 X 50 (vspomog balka)	Ro=2.75,E=3e+006,GF=0
		B=40,H=50
		EF=600000,EIy=12500
		EIz=8e+003,GIk=7.13e+003
		Y1=0.0667,Y2=0.0667,Z1=0.0833,Z2=0.0833
8	Брус 40 X 22 (vspomog balka)	Ro=2.75,E=3e+006,GF=0
		B=40,H=22
		EF=264000,EIy=1064.8
		EIz=3.52e+003,GIk=1.2e+003
		Y1=0.0667,Y2=0.0667,Z1=0.0367,Z2=0.0367
9	Брус 60 X 50 (colonni)	Ro=2.75,E=3e+006,GF=0
		B=60,H=50
		EF=900000,EIy=18750
		EIz=2.7e+004,GIk=1.61e+004
		Y1=0.1,Y2=0.1,Z1=0.0833,Z2=0.0833

Сбор нагрузок

№

п/п

Наименование

Ед

изм.

Коэф.

перегр.

Нагрузка

норм.

расчет.

Констр. Пола 1 эт.:

Растворная стяжка

d=0,03 м γ = 2,4 т/м3

2,4*0,03=0,07

Керамическая плитка

Итого:

т/м2

1,1

1,2

0,07

0,09

0,077

0,1

0,177

Констр. Пола 2-9 эт.:

Растворная стяжка

d=0,03 м γ = 2,4 т/м3

2,4*0,03=0,07

Ламинированное покрытие

Итого:

т/м2

1,1

1,2

0,07

0,01

0,077

0,012

0,089

Стены наружные:

Кирпич

d=0,240 м γ = 1,8 т/м3 h = 3,6 м

3,6*1,8*0,24=1,56 т/м

Утеплитель «Isover»

d=0,10 м γ = 0.6 т/м3 h = 3,6 м

3,6*0.6*0,1 =0,22 т/м

Штукатурка

d=0,04 м γ = 2,0 т/м3 h = 3,6 м

0,04*3,6*2,0=0,29 т/м

Итого:

т/м

1,1

1,3

1,1

1,56

0,22

0,29

1,72

0,29

0,32

2,33

Перегородки:

Кирпич

d=0,120 м γ = 1,8 т/м3 h = 3,6 м

3,6*1,8*0,12=0,77 т/м

Штукатурка

d=0,04 м γ = 2,0 т/м3 h = 3,6 м

0,04*3,6*2,0=0,29 т/м

Итого:

т/м

1,1

0,77

0,29

0,85

0,32

1,17

Покрытие:

Рубероид 2 слоя

Цементная стяжка d=40

Пенополистирол. плиты

Обмазочная гидроизоляция

Итого:

т/м2

1,1

1,3

1,1

0,004

0,086

0,005

0,006

0,004

0,095

0,007

0,113

Лестницы:

d=0,25 м γ = 2,4 т/м3 L=4,66 м

0,25*4,66*2,4=2,8 м

т/м

1,1

2,8

3,1

Полезная:

Офисы

Жилые помещения

Балконы

Автостоянка

т/м2

1,2

0,2

0,15

0,4

0,6

0,24

0,18

0,48

0,72

Кратковременная:

Снег

т/м2

1,4

0,07

0,098

Собственные частоты и периоды колебания здания

Частоты собственных колебаний
			Частоты
№ загруж	№ формы	Собст. значения	Круг.частота (1/с)	Частота (Гц)	Период (с)	Коэф.распред.	Мод.масса (%)	Сумма мод.масс (%)
5	1	0.130	7.682	1.223	0.818	-0.026	0.000	0.000
5	2	0.106	9.434	1.501	0.666	23.392	63.790	63.790
5	3	0.100	9.953	1.584	0.631	-1.675	0.327	64.117
5	4	0.033	30.066	4.785	0.209	-0.007	0.000	64.117
5	5	0.026	38.378	6.108	0.164	-1.939	0.438	64.555
5	6	0.026	38.677	6.156	0.162	-1.467	0.251	64.806
5	7	0.025	39.451	6.279	0.159	-11.414	15.188	79.995
5	8	0.025	40.709	6.479	0.154	0.715	0.060	80.054
5	9	0.022	45.240	7.200	0.139	-0.914	0.097	80.152
5	10	0.021	47.561	7.570	0.132	-0.251	0.007	80.159
6	1	0.130	7.682	1.223	0.818	23.225	62.877	62.877
6	2	0.106	9.434	1.501	0.666	0.189	0.004	62.881
6	3	0.100	9.953	1.584	0.631	2.555	0.761	63.642
6	4	0.033	30.066	4.785	0.209	-11.295	14.872	78.514
6	5	0.026	38.378	6.108	0.164	0.004	0.000	78.514
6	6	0.026	38.677	6.156	0.162	0.955	0.106	78.620
6	7	0.025	39.451	6.279	0.159	-0.178	0.004	78.624
6	8	0.025	40.709	6.479	0.154	-2.096	0.512	79.136
6	9	0.022	45.240	7.200	0.139	0.002	0.000	79.136
6	10	0.021	47.561	7.570	0.132	-0.041	0.000	79.136
6	11	0.019	52.194	8.307	0.120	0.295	0.010	79.146
6	12	0.018	56.121	8.932	0.112	1.902	0.422	79.568
6	13	0.017	59.268	9.433	0.106	-2.099	0.513	80.081
6	14	0.017	59.653	9.494	0.105	0.079	0.001	80.082
6	15	0.016	61.733	9.825	0.102	5.347	3.332	83.414

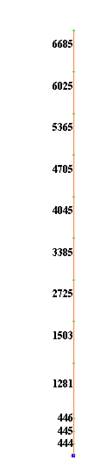

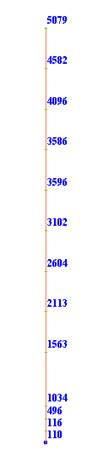

Номера узлов элементов Номера элементов крайней левой колонны: кр айней левой колонны:

Эпюры усилий крайней левой колонны:

Эпюра N Эпюра Q Эпюра М

Таблица перемещения узлов крайней левой колонны

Таблица узлов
	Перемещения
№ узла	X (мм)	Y (мм)	Z (мм)	UX (рад*1000)	UY (рад*1000)	UZ (рад*1000)	№ загруж	Составл
110	0.000	0.000	0.000	0.000	0.000	0.000	1	-
116	0.036	-0.025	-0.106	0.049	0.039	-0.025	1	-
496	0.042	-0.073	-0.181	0.050	-0.017	-0.012	1	-
1034	0.005	-0.103	-0.247	0.012	-0.072	0.010	1	-
1563	-0.041	-0.030	-0.860	0.003	0.106	-0.004	1	-
2113	-0.078	-0.043	-1.334	-0.036	0.090	-0.005	1	-
2604	-0.128	-0.061	-1.735	-0.073	0.105	-0.006	1	-
3102	-0.187	-0.082	-2.071	-0.103	0.113	-0.006	1	-
3586	-0.330	-0.130	-2.560	-0.146	0.126	-0.007	1	-
3596	-0.255	-0.105	-2.345	-0.127	0.120	-0.006	1	-
4096	-0.406	-0.157	-2.719	-0.160	0.133	-0.007	1	-
4582	-0.482	-0.189	-2.824	-0.161	0.126	-0.006	1	-
5079	-0.501	-0.200	-2.877	-0.254	0.252	-0.010	1	-
110	0.000	0.000	0.000	0.000	0.000	0.000	2	-
116	0.019	-0.011	-0.089	0.020	0.020	0.002	2	-
496	0.021	-0.028	-0.156	0.013	-0.014	0.005	2	-
1034	-0.008	-0.030	-0.221	-0.008	-0.055	0.009	2	-
1563	-0.097	0.036	-0.878	-0.187	-0.090	-0.002	2	-
2113	-0.202	0.073	-1.374	-0.249	-0.074	-0.003	2	-
2604	-0.331	0.119	-1.783	-0.302	-0.071	-0.004	2	-
3102	-0.484	0.175	-2.113	-0.343	-0.066	-0.004	2	-
3586	-0.838	0.309	-2.558	-0.397	-0.060	-0.005	2	-
3596	-0.654	0.239	-2.370	-0.374	-0.063	-0.005	2	-
4096	-1.030	0.383	-2.681	-0.411	-0.055	-0.006	2	-
4582	-1.230	0.459	-2.739	-0.415	-0.067	-0.006	2	-
5079	-1.388	0.565	-2.733	-0.448	0.066	-0.011	2	-
110	0.000	0.000	0.000	0.000	0.000	0.000	3	-
116	0.003	-0.002	-0.020	0.005	0.003	0.001	3	-
496	0.003	-0.007	-0.034	0.005	-0.004	0.002	3	-
1034	-0.005	-0.010	-0.048	0.000	-0.015	0.003	3	-
1563	-0.021	-0.007	-0.187	-0.018	0.022	-0.001	3	-
2113	-0.040	-0.016	-0.292	-0.030	0.017	-0.001	3	-
2604	-0.065	-0.029	-0.377	-0.039	0.018	-0.001	3	-
3102	-0.094	-0.044	-0.446	-0.047	0.019	-0.002	3	-
3586	-0.162	-0.080	-0.535	-0.056	0.020	-0.002	3	-
3596	-0.127	-0.061	-0.498	-0.052	0.019	-0.002	3	-
4096	-0.199	-0.101	-0.557	-0.058	0.020	-0.003	3	-
4582	-0.236	-0.123	-0.565	-0.057	0.023	-0.003	3	-
5079	-0.265	-0.140	-0.559	-0.073	0.011	-0.004	3	-
110	0.000	0.000	0.000	0.000	0.000	0.000	4	-
116	0.000	0.000	-0.001	0.000	0.000	0.000	4	-
496	0.000	0.000	-0.001	0.000	0.000	0.000	4	-
1034	0.000	-0.001	-0.002	0.000	-0.001	0.000	4	-
1563	0.000	0.000	-0.006	0.000	0.000	0.000	4	-
2113	-0.001	-0.001	-0.010	0.000	0.000	0.000	4	-
2604	-0.001	-0.001	-0.014	-0.001	0.000	0.000	4	-
3102	-0.002	-0.002	-0.018	-0.001	0.000	0.000	4	-
3586	-0.004	-0.004	-0.026	-0.002	0.001	0.000	4	-
3596	-0.003	-0.003	-0.022	-0.001	0.001	0.000	4	-
4096	-0.005	-0.005	-0.031	-0.002	0.001	0.000	4	-
4582	-0.007	-0.006	-0.036	-0.003	-0.002	0.000	4	-
5079	-0.006	-0.007	-0.041	-0.004	0.019	0.000	4	-
110	0.000	0.000	0.000	0.000	0.000	0.000	5	1
116	0.000	0.000	0.000	0.000	0.000	0.000	5	1
496	0.000	0.000	-0.001	0.000	0.000	0.000	5	1
1034	0.000	0.000	-0.001	0.000	0.000	0.000	5	1
1563	0.000	0.005	-0.002	0.000	0.000	0.000	5	1
2113	0.001	0.010	-0.004	-0.001	0.000	0.000	5	1
2604	0.001	0.016	-0.005	-0.001	0.000	0.000	5	1
3102	0.001	0.022	-0.005	-0.001	0.000	0.000	5	1
3586	0.002	0.034	-0.006	-0.001	0.000	0.000	5	1
3596	0.002	0.028	-0.006	-0.001	0.000	0.000	5	1
4096	0.002	0.040	-0.007	-0.001	0.000	0.000	5	1
4582	0.003	0.046	-0.007	-0.001	0.000	0.000	5	1
5079	0.003	0.051	-0.007	-0.001	0.000	-0.001	5	1
110	0.000	0.000	0.000	0.000	0.000	0.000	5	2
116	-0.063	0.040	-0.124	-0.025	-0.097	0.002	5	2
496	-0.146	0.015	-0.201	0.053	-0.094	-0.002	5	2
1034	-0.271	-0.024	-0.258	0.027	-0.222	-0.006	5	2
1563	-3.437	0.276	-0.697	0.069	-0.682	-0.025	5	2
2113	-6.186	0.484	-1.041	0.077	-0.764	-0.045	5	2
2604	-9.322	0.730	-1.336	0.064	-0.871	-0.069	5	2
3102	-12.715	0.998	-1.578	0.052	-0.935	-0.095	5	2
3586	-19.793	1.555	-1.913	0.023	-0.977	-0.148	5	2
3596	-16.240	1.276	-1.770	0.037	-0.969	-0.121	5	2
4096	-23.295	1.829	-2.013	0.011	-0.968	-0.175	5	2
4582	-26.690	2.095	-2.073	-0.002	-0.933	-0.201	5	2
5079	-29.810	2.363	-2.097	0.026	-0.832	-0.239	5	2
110	0.000	0.000	0.000	0.000	0.000	0.000	5	7
116	-0.015	0.005	-0.005	-0.006	-0.020	-0.001	5	7
496	-0.027	0.008	-0.008	-0.001	-0.009	-0.004	5	7
1034	-0.038	0.008	-0.008	0.001	-0.020	-0.007	5	7
1563	-0.415	-0.007	0.000	0.007	-0.059	0.002	5	7
2113	-0.594	-0.012	0.012	0.005	-0.026	0.003	5	7
2604	-0.679	-0.011	0.026	0.003	0.001	0.004	5	7
3102	-0.649	-0.005	0.042	0.000	0.033	0.004	5	7
3586	-0.247	0.023	0.071	-0.006	0.086	0.001	5	7
3596	-0.498	0.007	0.057	-0.003	0.064	0.003	5	7
4096	0.069	0.040	0.081	-0.007	0.098	-0.001	5	7
4582	0.403	0.056	0.087	-0.008	0.097	-0.003	5	7
5079	0.688	0.065	0.090	-0.008	0.077	-0.002	5	7
110	0.000	0.000	0.000	0.000	0.000	0.000	6	1
116	-0.054	-0.192	0.308	0.216	-0.034	-0.005	6	1
496	-0.005	-0.267	0.508	0.018	0.122	-0.055	6	1
1034	0.149	-0.344	0.670	0.227	0.220	-0.109	6	1
1563	-0.258	-4.907	2.071	0.440	-0.029	0.043	6	1
2113	-0.535	-9.269	3.167	0.517	0.043	0.092	6	1
2604	-0.843	-14.297	4.087	0.675	0.057	0.144	6	1
3102	-1.171	-19.716	4.830	0.792	0.077	0.199	6	1
3586	-1.834	-30.816	5.816	0.949	0.106	0.311	6	1
3596	-1.505	-25.286	5.401	0.884	0.093	0.255	6	1
4096	-2.145	-36.170	6.094	0.987	0.120	0.363	6	1
4582	-2.451	-41.279	6.256	1.035	0.095	0.414	6	1
5079	-2.819	-46.065	6.319	0.736	0.243	0.482	6	1
110	0.000	0.000	0.000	0.000	0.000	0.000	6	4
116	-0.001	-0.049	0.018	0.059	0.002	0.000	6	4
496	0.005	-0.073	0.024	0.005	0.010	-0.007	6	4
1034	0.014	-0.078	0.022	0.017	0.007	-0.015	6	4
1563	-0.009	-0.650	-0.034	0.020	-0.003	0.000	6	4
2113	-0.019	-1.013	-0.108	-0.016	0.000	0.002	6	4
2604	-0.027	-1.229	-0.199	-0.033	-0.001	0.003	6	4
3102	-0.029	-1.233	-0.299	-0.054	-0.002	0.003	6	4
3586	-0.021	-0.584	-0.484	-0.091	-0.004	0.003	6	4
3596	-0.027	-1.008	-0.398	-0.074	-0.003	0.003	6	4
4096	-0.012	-0.028	-0.550	-0.101	-0.006	0.002	6	4
4582	0.000	0.579	-0.591	-0.111	-0.002	0.001	6	4
5079	0.038	1.152	-0.607	-0.057	-0.007	-0.006	6	4
110	0.000	0.000	0.000	0.000	0.000	0.000	6	15
116	0.001	-0.010	0.001	0.012	0.002	0.000	6	15
496	0.002	-0.016	0.001	0.003	0.001	-0.001	6	15
1034	0.003	-0.018	-0.001	0.003	0.001	-0.003	6	15
1563	0.026	-0.086	-0.022	0.000	0.001	-0.005	6	15
2113	0.027	-0.095	-0.042	-0.011	-0.003	-0.006	6	15
2604	0.014	-0.061	-0.058	-0.016	-0.006	-0.003	6	15
3102	-0.006	-0.006	-0.068	-0.019	-0.007	0.002	6	15
3586	-0.019	0.026	-0.069	-0.017	-0.002	0.006	6	15
3596	-0.019	0.032	-0.071	-0.019	-0.005	0.005	6	15
4096	-0.001	-0.032	-0.065	-0.014	0.000	0.003	6	15
4582	0.021	-0.119	-0.060	-0.013	-0.002	-0.001	6	15
5079	0.024	-0.201	-0.058	-0.027	-0.004	-0.001	6	15

Таблица РСУ для элементов крайней левой колонны.

Таблица РСУ (стержни)
				Усилия
№ элем	№ сечен	Кран/ сейсм	Состав РСУ	N (т)	Mk (т*м)	My (т*м)	Qz (т)	Mz (т*м)	Qy (т)	№№ загруж
444	1	-	длит	-215.7	0.4	5.4	-9.1	-3.2	-2.1	1 2 3
444	1	-	длит	-196.1	0.4	5.1	-8.6	-3.1	-2.2	1 2
444	1	С	полн	-316.8	0.3	-0.1	-1.8	3.7	10.9	1 2 3 4 5
444	1	С	полн	131.9	0.5	-1.6	4.4	-28.9	-45.2	1 2 6
444	1	С	полн	-500.8	0.3	11.0	-20.3	23.3	41.3	1 2 3 4 6
444	2	-	длит	-215.5	0.4	3.4	-9.1	-2.7	-2.1	1 2 3
444	2	-	длит	-195.9	0.4	3.2	-8.6	-2.6	-2.2	1 2
444	2	С	полн	-316.6	0.3	-0.5	-1.8	1.2	10.9	1 2 3 4 5
444	2	С	полн	132.0	0.5	-0.6	4.4	-18.8	-45.2	1 2 6
444	2	С	полн	-500.7	0.3	6.4	-20.3	14.0	41.3	1 2 3 4 6
444	3	-	длит	-215.3	0.4	1.3	-9.1	-2.2	-2.1	1 2 3
444	3	-	длит	-195.8	0.4	1.2	-8.6	-2.1	-2.2	1 2
444	3	С	полн	132.2	0.5	0.4	4.4	-8.6	-45.2	1 2 6
444	3	С	полн	-500.5	0.3	1.9	-20.3	4.8	41.3	1 2 3 4 6
444	4	-	длит	-215.1	0.4	-0.8	-9.1	-1.7	-2.1	1 2 3
444	4	-	длит	-195.6	0.4	-0.7	-8.6	-1.6	-2.2	1 2
444	4	С	полн	132.3	0.5	1.4	4.4	1.6	-45.2	1 2 6
444	4	С	полн	-500.4	0.3	-2.7	-20.3	-4.5	41.3	1 2 3 4 6
444	5	-	длит	-215.0	0.4	-2.8	-9.1	-1.3	-2.1	1 2 3
444	5	-	длит	-195.4	0.4	-2.6	-8.6	-1.1	-2.2	1 2
444	5	С	полн	132.5	0.5	2.4	4.4	11.7	-45.2	1 2 6
444	5	С	полн	-500.2	0.3	-7.3	-20.3	-13.8	41.3	1 2 3 4 6
445	1	-	длит	-156.1	-0.3	-2.7	1.5	-1.2	-3.1	1 2 3
445	1	-	длит	-155.8	-0.3	-2.7	1.5	-1.2	-3.1	1 2 3 4
445	1	С	полн	73.1	0.6	2.4	-1.8	11.2	10.9	1 2 6
445	1	С	полн	-340.0	-1.2	-7.0	4.4	-13.3	-16.2	1 2 3 4 6
445	1	С	полн	-216.4	-0.2	-1.7	0.1	-6.0	-8.5	1 2 3 4 5
445	1	С	полн	-62.0	-0.4	-3.1	2.6	3.8	2.9	1 2 3 5
445	1	С	полн	-204.9	-0.2	-1.6	0.0	-5.9	-8.2	1 2 4 5
445	2	-	длит	-155.9	-0.3	-2.4	1.5	-0.5	-3.1	1 2 3
445	2	-	длит	-155.7	-0.3	-2.4	1.5	-0.5	-3.1	1 2 3 4
445	2	С	полн	73.3	0.6	2.0	-1.8	8.8	10.9	1 2 6
445	2	С	полн	-339.8	-1.2	-6.1	4.4	-9.6	-16.2	1 2 3 4 6
445	2	С	полн	-61.8	-0.4	-2.6	2.6	3.1	2.9	1 2 3 5
445	2	С	полн	-204.7	-0.2	-1.5	0.0	-4.0	-8.2	1 2 4 5
445	3	-	длит	-155.8	-0.3	-2.0	1.5	0.2	-3.1	1 2 3
445	3	-	длит	-155.5	-0.3	-2.0	1.5	0.2	-3.1	1 2 3 4
445	3	С	полн	73.4	0.6	1.6	-1.8	6.3	10.9	1 2 6
445	3	С	полн	-339.7	-1.2	-5.1	4.4	-6.0	-16.2	1 2 3 4 6
445	3	С	полн	-61.7	-0.4	-2.0	2.6	2.5	2.9	1 2 3 5
445	3	С	полн	-204.6	-0.2	-1.5	0.0	-2.2	-8.2	1 2 4 5
445	4	-	длит	-155.6	-0.3	-1.7	1.5	0.9	-3.1	1 2 3
445	4	-	длит	-155.3	-0.3	-1.7	1.5	0.9	-3.1	1 2 3 4
445	4	С	полн	73.6	0.6	1.2	-1.8	3.9	10.9	1 2 6
445	4	С	полн	-339.5	-1.2	-4.1	4.4	-2.4	-16.2	1 2 3 4 6
445	4	С	полн	-61.5	-0.4	-1.3	2.6	1.8	2.9	1 2 3 5
445	4	С	полн	-204.4	-0.2	-1.7	0.0	-0.3	-8.2	1 2 4 5
445	5	-	длит	-155.4	-0.3	-1.4	1.5	1.6	-3.1	1 2 3
445	5	-	длит	-155.1	-0.3	-1.4	1.5	1.6	-3.1	1 2 3 4
445	5	С	полн	73.7	0.6	0.8	-1.8	1.8	10.9	1 2 6
445	5	С	полн	-339.4	-1.2	-3.1	4.4	0.9	-16.2	1 2 3 4 6
445	5	С	полн	-61.4	-0.4	-0.7	2.6	1.2	2.9	1 2 3 5
445	5	С	полн	-204.3	-0.2	-1.6	0.0	1.5	-8.2	1 2 4 5
446	1	-	длит	-145.1	-0.5	-1.4	-1.9	1.5	-0.9	1 2 3
446	1	-	длит
