4.1. Основные положения по расчету и проектированию свайных фундаментов
Фундаменты из забивных свай рассчитываются в соответствии с требованиями СНиП 2.02.03-85 по двум предельным состояниям:
- по предельному состоянию первой группы ( по несущей способности): по прочности – сваи и ростверки, по устойчивости – основания свайных фундаментов.
Глубина заложения подошвы свайного ростверка назначается в зависимости от:
- наличия подвалов и подземных коммуникаций;
- геологических и гидрогеологических условий площадки строительства ( виды грунтов, их состояние, положение подземных вод и т. д. );
- глубины заложения фундаментов прилегающих зданий и сооружений;
- возможности пучения грунтов при промерзании.
4.2. Инженерно-геологические изыскания.
Описание грунтов | Мощность слоя, м |
Песок желтовато-коричневый, мелкий, средней степени водонасыщения |
1.9 |
Супесь желтовато-коричневая, пластичная, с редким гравием |
4.6 |
Гравийный грунт с глинистым заполнителем до 20%. Глина коричневая полутвердая. Гравий и галька кварцево-кремниевого состава |
0.7 |
Аргиллит вишнево-коричневый, слоистый, сильнотрещиноватый, сильновыветрелый, рухляк. | 7.1 |
По данным статического зондирования удельное сопротивление песков конусу зонда изменяется от 0,7-7,5 МПа увеличиваясь в местах скопления гальки и гравия до 11,7-14,6 МПа.
Для супеси удельное сопротивление изменяется от1,0-6,9 МПа до 9,0-10,3МПа.
В гравийных грунтах удельное сопротивление грунта изменяется от 7,7-10,3МПа до 12,0-19,4МПа, в местах снижения количества заполнителя увеличиваясь до 28,4МПа.
Аргиллиты – рухляки с прослоями неравномерновыветреллых песчаников имеют удельное сопротивление от 2,0-7,4МПа до 10,0-20,6МПа увеличиваясь в линзах песчаников наиболее крепких 21,8-30,1МПа.
Подземные воды встречены на глубине 3,3 м и приурочены к супеси.
Согласно данным химического анализа подземные воды обладают слабой и слабой и средней углекислой агрессивностью к бетону и при периодическом смачивании неагрессивны по отношению к арматуре железобетонных конструкций.
4.3. Расчет и конструирование свайных фундаментов
Прежде всего необходимо выбрать тип сваи, назначить ее длину и размеры поперечного сечения. Длину сваи определяют как сумму L=L1 +L2 +L3 .
L1 – глубина заделки сваи в ростверк, которая принимается для свайных фундаментов с вертикальными нагрузками не менее 5 см.
L2 – расстояние от подошвы плиты до кровли несущего слоя.
L3 – заглубление в несущий слой.
Принимаем железобетонные сваи, квадратного сечения размером 300х300 мм.
L=0.050+5.950=6м.
Несущая способность Fd ( в кН ) висячей сваи по грунту определяется как сумма сопротивления грунтов основания под нижним концом сваи и по боковой поверхности ее:
Fd =gc ×( gcr ×R×A+U×ågcf ×fi ×li ),
Где gc –коэффициент условий работы сваи в грунте, принимаемый gc =1.0.
gcr и gcf - коэффициенты условий работы грунта соответственно под нижним концом и по боковой поверхности сваи ( табл. 3 СНиП 2.02.03-86 ); для свай, погруженных забивкой молотами, gcr =1.0 и gcf =1.0;
А – площадь опирания на грунт сваи, в м2 , принимаемый по площади поперечного сечения сваи;
R – расчетное сопротивление грунта под нижним концом сваи, кПа;
U – периметр поперечного сечения сваи, м;
fi – расчетное сопротивление i-го слоя грунта основания по боковой поверхности сваи, кПа;
li – толщина i-го слоя грунта, м.
При определении fi пласты грунтов расчленяются на слои толщиной не более 2м.
A=0.3*0.3=0.09 м.
gс =1; gCR =1; gс f =1;
R=4050 кПа U=0.3*4=1.2 м.

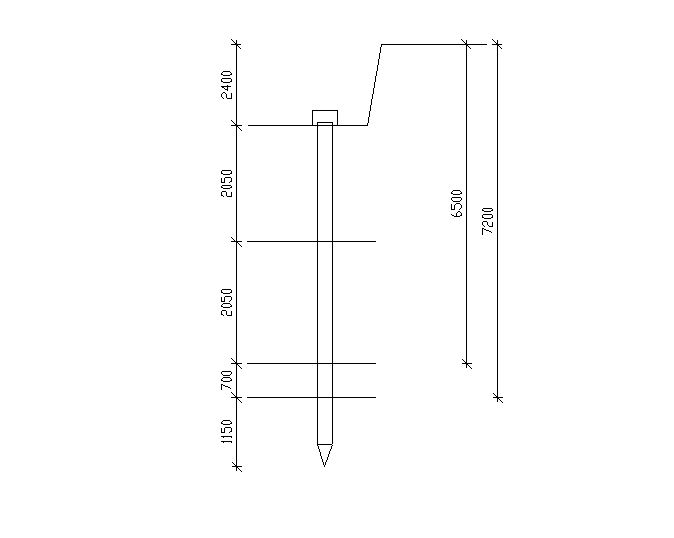

№ | H | z | f |
1 | 2,05 | 4,450 | 20,7 |
2 | 2,05 | 6,50 | 24,65 |
3 | 0,7 | 7,15 | 60,30 |
Fd =1×( 1×4050×0,09+1,2×(20,7*2,05+24,65*2,05+60,3*0,7))=660,76 кН
Расчетная нагрузка Р, допускаемая на сваю, определяются из зависимости:
кН;
где gк – коэффициент надежности, принимаемый равным 1,4.
Определим кол-во свай по формуле:
,
где
4.4. Вычисление вероятной осадки свайного фундамента.
Расчет осадки фундамента производится по формуле:
S<Su ,
Где S – конечная осадка отдельного фундамента, определяемая расчетом;
Su – предельная величина деформации основания фундамента зданий и сооружений, принимаемая по СниП 2.02.01-83;
Определим осадку методом послойного суммирования. Расчет начинается с построения эпюр природного и дополнительного давлений.
Ординаты эпюры природного давления грунта:
n
szg =ågi ×hi ,
i =1
где gi – удельный вес грунта i-го слоя, Кн/м3 ;
hi – толщина слоя грунта, м;
g=10×r т/м3 .
r®по заданию для свайных фундаментов.
Ординаты эпюры природного давления откладываем влево от оси симметрии.
Дополнительное вертикальное напряжение sz р для любого сечения, расположенного на глубине z от подошвы фундамента, определяется по формуле:
sz р =a×P0
где a - коэффициент, принимаемый по табл.1 СниП 2.02.01-83;
Расчет осадки отдельного фундамента на основании в виде упругого линейно деформируемого полупространства с условным ограничением величины сжимаемой зоны производится по формуле:
где S – конечная осадка отдельного фундамента, см;
hi – толщина i-го слоя грунта основания, см;
Ei – модуль деформации i-го слоя грунта, кПа;
b - безразмерный коэффициент, равный 0.8;
szpi – среднее значение дополнительного вертикального нормального напряжения в i-м слое грунта, равное полусумме напряжений на верхней Zi -1 и нижней Zi границах слоя, кПа.
2,4 | 0 | 22,02 | 4,404 | 0 | 1 | 183,59 | 15,5 | 0,0142 | |
0,48 | 2,88 | 0,48 | 30,828 | 6,1656 | 0,40 | 0,96 | 176,25 | 15,5 | 0,0055 |
0,48 | 3,36 | 0,96 | 39,636 | 7,9272 | 0,80 | 0,8 | 146,87 | 15,5 | 0,0045 |
0,48 | 3,84 | 1,44 | 49,212 | 9,8424 | 1,20 | 0,606 | 111,26 | 27,5 | 0,0019 |
0,48 | 4,32 | 1,92 | 58,788 | 11,758 | 1,60 | 0,449 | 82,433 | 27,5 | 0,0014 |
0,48 | 4,8 | 2,4 | 68,364 | 13,673 | 2,00 | 0,336 | 61,687 | 27,5 | 0,0011 |
0,48 | 5,28 | 2,88 | 77,94 | 15,588 | 2,40 | 0,257 | 47,183 | 27,5 | 0,0008 |
0,48 | 5,76 | 3,36 | 87,516 | 17,503 | 2,80 | 0,201 | 36,902 | 27,5 | 0,0006 |
0,48 | 6,24 | 3,84 | 97,092 | 19,418 | 3,20 | 0,16 | 29,375 | 27,5 | 0,0005 |
0,48 | 6,72 | 4,32 | 106,48 | 21,295 | 3,60 | 0,131 | 24,051 | 14,5 | 0,0008 |
0,48 | 7,2 | 4,8 | 115,86 | 23,172 | 4,00 | 0,108 | 19,828 | 14,5 | 0,0007 |
0,0257 |
S =2,6см< Su =10см.Условие выполняется.
4.5. Подбор арматуры ленточного ростверка
Расчет ростверка ведем как расчет неразрезной балки.
Шаг свай 1130 мм.
q=618,4 кН/м
56,4 кН*м;
49,35 кН*м;
Подбираем арматуру:
На опоре
0,00064м2
принимаем арматуру A-III 4 стержня d=16мм2, Аs=8,04 см2
В пролете
0,000683м2
принимаем арматуру A-III 4 стержня d=16мм2, Аs=8,04 см2
