Задача 11

В сообщающиеся трубки вначале налили ртуть, затем в левую трубку – воду, а в правую – масло. Верхние уровни воды и масла совпали. Определить разность уровней ртути в трубках, если высота столбика воды известна.

ДАНО:

h₁ =1,5м.

НАЙТИ: h₃ - ?

РЕШЕНИЕ: В сечении 0–0, проведенном по уровню ртути, давление во всех точках одинаково:

;

Определяем уровень ртути:

ОТВЕТ : 0,0118 м.

Задача 35

К борту корабля подведена стальная камера. После крепления и откачки воды из камеры производится ремонт подводной части корабля. Нижняя часть камеры имеет форму четверти цилиндра, верхняя – параллелепипеда. Определить силу гидростатического давления воды на камеру при известных ее размерах и построить эпюру давления.

ДАНО :

r=1,3 м;

h=2,2 м;

В=2,6 м.

НАЙТИ : Р - ?

РЕШЕНИЕ:

Результирующая сила: ,

где Р_гор – горизонтальная составляющая;

Р_верт – вертикальная составляющая.

(Кн).

где р_ц.т. – давление, приложенное в центре тяжести прямоугольника;

S_верт. – площадь вертикальной проекции фигуры.

где W_т.д. – объем тела давления;

W_{1/4 цил.} – объем четверти цилиндра;

W_парал. – объем параллелепипеда.

ОТВЕТ : 189,04 кН.

Задача 49

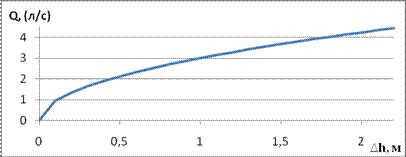

Заданы размеры водомера Вентури (d₁ ,d₂ ). Рассчитать и построить график зависимости расхода воды от перепада давления ∆h(в диапазоне расходов от Q=0 до Q=Q_max ).

ДАНО :

d₁ =34 мм =0,034м;

d₂ =27 мм =0,027м;

Q_max =4 л/с.

НАЙТИ : Q - ?

РЕШЕНИЕ :

Составим уравнение неразрывности и уравнение Бернулли для сечений 1-1 и 2-2:

; или

; ;

преобразуем уравнение (1):

отсюда ;

из уравнения (2):

подставим уравнение (3)

= отсюда ==5,715

Q== 5,715=0,003

Задача 62

Из резервуара диаметром D и начальным наполнением Н вода вытекает через отверстие диаметром d. Определить время полного опорожнения резервуара.

ДАНО:

D =1,4 м;

Н=1,2м;

d =16мм=0,016м.

НАЙТИ: t =?

РЕШЕНИЕ:

Пусть Н – начальный напор жидкости в сосуде, Н₂ – конечный,

h – некоторый промежуточный напор.

За бесконечно малый отрезок времени dt уровень жидкости опустился на величину dh. Объем жидкости, вытекающей из сосуда через отверстие в дне, определяется:

Знак «–» поставлен ввиду снижения напора.

Приравниваем правые части выражений и разделяя переменные, получим:

Время, за которое напор уменьшится от Н до Н₂ :

Время полного опорожнения сосуда (при Н₂ = 0):

Принимаем μ = 0,62 – коэффициент расхода отверстия.

ОТВЕТ :102 мин.

Задача 102

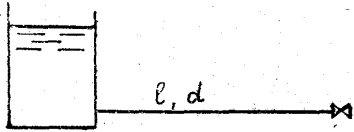

При известном расходе воды в стальном трубопроводе и его геометрии определить повышение давления при гидравлическом ударе, если время закрытия быстродействующей задвижки равно t. Как изменится давление, если стальной трубопровод заменить чугунным?

ДАНО:

Q=35 л/с=0,035;

d=150 мм=0,15м;

l=1600м;

δ=5мм=0,005м;

t=0,3 c.

НАЙТИ : ∆-?, -?

РЕШЕНИЕ:

Средняя скорость движения жидкости в трубе до закрытия:

Скорость распространения ударной волны вдоль трубопровода:

где Е_ж и Е_тр – соответственно модули упругости жидкости и материала стенок трубопровода; ρ – плотность жидкости; δ – толщина стенки трубопровода.

Для стальных труб (Е_тр = 2·10¹¹ Па):

Фаза гидравлического удара:

где ℓ – длина трубы.

Так как то удар прямой (t_З – время закрытия задвижки).

Повышение давления при прямом ударе:

Для чугунных труб (Е_тр = 1·10¹¹ Па):

– удар прямой;

ОТВЕТ : ∆∆

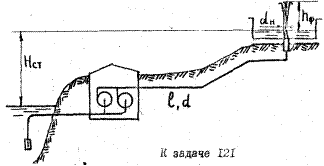

Задача 121
