Многокаскадный усилитель переменного тока с обратной связью

Введение

Электронные приборы – устройства принцип действия которых основан на использовании явлений связанных с движущимися потоками заряженных частиц. В зависимости от того как происходит управление, электронные приборы делят на вакуумные, газоразрядные, полупроводниковые. В настоящее время трудно назвать такую отрасль, в которой в той или иной степени не применялась бы электроника. Космические и авиационные летательный аппараты, техника, все виды транспорта, медицина, атомная физика, машиностроение используют электронику во все нарастающих масштабах. Достижения электроники используют все телевизионные передатчики и приемники, аппараты для приема радиовещания, телеграфная аппаратура и квазиэлектронные АТС, аппаратура для междугородней связи.

Одним из наиболее важных применений электронных приборов является усиление электрических сигналов, т.е. увеличение их мощности, амплитуды тока или напряжения до заданной величины. В настоящее время усилительные устройства развиваются во многих направлениях, расширяется диапазон усиливаемых частот, выходная мощность. В развитии усилительных устройств широкие перспективы открывает применение интегральных микросхем.

В данной курсовой работе проводится проектирование многокаскадного усилителя переменного тока с обратной связью. При проектировании рассчитываются статические и динамические параметры усилителя, а затем проводится его моделирование на ЭВМ с использованием программного продукта MicroCapIII. При моделировании усилителя производится корректировка его параметров.

1. Исходные данные

Вариант №20–30
Тип проводимости Uвх m мВ Rг, Ом Pн , Вт Iн, мA to max , o C ∆f MОСн (ω) MОСв (ω)
fн, Гц fв, КГц
p-n-p p-канал 200 20 0.22 7 + 65 65 65 0.76 0.76

2. Расчетная часть

2.1 Расчет коэффициента усиления напряжения усилителя

Вычислим амплитудное значение напряжения на выходе:

,

По известным значениям Uн m и Uвх m рассчитываем Koc

Усилителю с отрицательной обратной связью соответствует коэффициент передачи:

. (1).

Определим число каскадов усилителя.

Пусть число каскадов равно 1 (n = 1):

, ,

где M ос ( w ) – коэффициент частоты каскадов.

Из этой формулы составим квадратное уравнение, и решим его относительно K b . , тогда получим корни , выбираем отрицательный корень , и подставляем в уравнение (1),

, т.е. одного каскада будет не достаточно.

Пусть число каскадов усилителя равно 2 (n = 2):

,

Из этой формулы составим квадратное уравнение, и решим его относительно K b

тогда из полученных корней выбираем отрицательный , и подставляем в уравнении (1), т.е. двух каскадов тоже будет не достаточно.

Пусть число каскадов усилителя равно 3 (n = 3):

,

Из этой формулы составим квадратное уравнение, и решим его относительно K b

тогда из полученных корней выбираем отрицательный , и подставляем в уравнение (1), т.е. усилитель может быть реализован на трех каскадах.

2.2 Расчет элементов выходного каскада

Выбор рабочей точки транзистора

Выбор рабочей точки А транзистора в режиме покоя, когда входной сигнал отсутствует, сводится к выбору тока коллектора I кА и напряжения U кэ A в схеме рис. 1, в первоначальном предположении R э= 0 . т.е. при заземленном эмиттере.

Точку покоя выберем исходя из заданных значений амплитуды напряжения на коллекторе U НМ и тока коллектора I НМ , которые по заданным значениям U Н и I Н определяются как U НМ = U Н = 44.4 [В] и I НМ = I Н .= = 0.0098 [А].

Определим вид транзистора:

P К = U НМ I НМ =0.43 [Вт], транзистор средней мощности.

Определим напряжение U КЭА из выражения:

=46.4 [В], (для транзисторов средней мощности U ЗАП = (2¸2.5) [В])

Рис. 1. Схема усилительного каскада

где K З –коэффициент запаса равный (0.7¸0.95)

ЕП =2 U КЭА =92.88 [B]

Сопротивление RK находим как:

Сопротивление RЭ вычисляется:

Считаем, что на вход подается какой-либо переменный сигнал, тогда для переменного сигнала параллельно включается . Для переменного сигнала будет идти по какой-либо другой динамической линии нагрузки. Она будет обязательно проходить через А.

Поэтому строим динамическую линию нагрузки.

Через точку А проводим линию динамической нагрузки, под углом .

; ;

гдеKM =1000 масштабный коэффициент.

Выбирая значенияEП из стандартного ряда, тем самым изменяя положениединамической линии нагрузки, проверяем условие. В нашем случае условие выполнилось при E П =100 [B].

Расчет элементов фиксации рабочей точки

Фиксация рабочей точки A каскада на биполярном транзисторе (рис. 1) осуществляется резистивным делителем R 1 , R 2 . Выберем такой транзистор, у которого и . В нашем случае таким транзистором может быть транзистор КТ814Г.

Из положения рабочей точки и выходных характеристик транзистора, рассчитаем величину дифференциального коэффициента передачи тока базы b :

Так же из входной характеристики находим входное дифференциальное сопротивление транзистора h 11Э :


Рассчитаем величину по следующему эмпирическому соотношению: , где - тепловой ток коллекторного перехода, заданный в справочнике при температуре t 0 ; А = 2,5 для кремниевых транзисторов. вычислим как , выберем . Рекомендуемое значение N вычисленное как

;

Вычислим R1 , R2 :

где

Корректность расчета оценим вычислением тока I дел , причем необходимо соблюдение неравенства . Вычислим I дел по формуле:

Полученное значение удовлетворяет соотношению

Найдем сопротивление резистивного делителя:

Найдем входное сопротивление данного каскада

.

Расчет емкостных элементов усилительных каскада

Для каскадов на биполярном транзисторе (рис. 1) значение емкостей конденсаторов C 1 ,


C 2 ,C 3 рассчитаем по следующим формулам:

;

;

;

Расчет коэффициента усиления напряжения каскада

Определим выходные параметры для промежуточного каскада:


2.3 Расчет элементов промежуточного каскада

Выбор рабочей точки транзистора

Выбор рабочей точки А транзистора в режиме покоя, когда входной сигнал отсутствует, сводится к выбору тока коллектора I кА и напряжения U кэ A в первоначальном предположении R э= 0 . т.е. при заземленном эмиттере.

Точку покоя выберем исходя из заданных значений амплитуды напряжения на коллекторе U НМ и тока коллектора I НМ , которые по заданным значениям U Н и I Н определяются как U НМ = U Н = 1.05 [В] и I НМ = I Н .== 0.0008 [А].

Определим вид транзистора:

P К = U НМ I НМ =0.84 [мВт], значит транзистор малой мощности

Определим напряжение U КЭА из выражения:

=3.55 [В], (для транзисторов малой мощности U ЗАП = (1¸2.5) [В])

где K З –коэффициент запаса равный (0.7¸0.95)

ЕП =2 U КЭА =7,1 [B]

Сопротивление RK находим как:

Сопротивление RЭ вычисляется:

Считаем, что на вход подается какой-либо переменный сигнал, тогда для переменного сигнала параллельно включается . Для переменного сигнала будет идти по какой-либо другой динамической линии нагрузки. Она будет обязательно проходить через А. Поэтому строим динамическую линию нагрузки.

Через точку А проводим линию динамической нагрузки, под углом .

; ;

гдеKM =1000 масштабный коэффициент

Выбирая значенияEП из стандартного ряда, тем самым изменяя положениединамической линии нагрузки, проверяем условие. В нашем случае условие выполнилось при E П =10 [B].

Расчет элементов фиксации рабочей точки

Фиксация рабочей точки A каскада на биполярном транзисторе (рис. 1) осуществляется резистивным делителем R 1 , R 2 . Выберем такой транзистор, у которого и . В данном случае таким транзистором может быть транзистор КТ209A.

Из положения рабочей точки и выходных характеристик транзистора, рассчитаем величину дифференциального коэффициента передачи тока базы b :

где D I К , D I Б – окрестность рабочей точки А

Найдем ток I БА :


По входным характеристикам транзистора определим величину U БЭА =0,71 [B]

Так же из входной характеристики находим входное дифференциальное сопротивление транзистора h 11Э :

Рассчитаем величину по следующему эмпирическому соотношению: , где - тепловой ток коллекторного перехода, заданный в справочнике при температуре t 0 ; А = 2,5 для кремниевых транзисторов. вычислим как , выберем .

Рекомендуемое значение N вычисленное как

;

Вычислим R1 , R2 :

где

Корректность расчета оценим вычислением тока I дел , причем необходимо соблюдение неравенства . Вычислим I дел по формуле:


Полученное значение удовлетворяет соотношению

Найдем сопротивление резистивного делителя:

Найдем входное сопротивление данного каскада

.

Расчет емкостных элементов усилительных каскада

Для каскадов на биполярном транзисторе (рис. 1) значение емкостей конденсаторов C 1 ,


C 2 ,C 3 рассчитаем по следующим формулам:

;

;

;

Расчет коэффициента усиления напряжения каскада:


Определим выходные параметры для входного каскада:

2.4 Расчет элементов входного каскада

Выбор рабочей точки транзистора

Выбор рабочей точки А транзистора в режиме покоя, когда входной сигнал отсутствует, сводится к выбору тока коллектора I кА и напряжения U кэ A в первоначальном предположении R э= 0 . т.е. при заземленном эмиттере.

Точку покоя выберем исходя из заданных значений амплитуды напряжения на коллекторе U НМ и тока коллектора I НМ , которые по заданным значениям U Н и I Н определяются как U НМ = U Н = 0.11 [В] и I НМ = I Н .= 0.00012 [А].

Определим вид транзистора:

P К = U НМ I НМ =0.013 [мВт], транзистор малой мощности

Определим напряжение U КЭА из выражения:

=2.61 [В], (для транзисторов малой мощности U ЗАП = (1¸2.5) [В])

где K З –коэффициент запаса равный (0.7¸0.95)

ЕП =2 U КЭА =5.22 [B]

Сопротивление RK находим как:

Сопротивление RЭ вычисляется:

Считаем, что на вход подается какой-либо переменный сигнал, тогда для переменного сигнала параллельно включается . Для переменного сигнала будет идти по какой-либо другой динамической линии нагрузки. Она будет обязательно проходить через А. Поэтому строим динамическую линию нагрузки.

Через точку А проводим линию динамической нагрузки, под углом .

; ;

гдеKM =10000 масштабный коэффициент

Выбирая значенияEП из стандартного ряда, тем самым изменяя положениединамической линии нагрузки, проверяем условие. В нашем случае условие выполнилось при E П =6.3 [B].

Расчет элементов фиксации рабочей точки

Фиксация рабочей точки A каскада на биполярном транзисторе (рис. 1) осуществляется резистивным делителем R 1 , R 2 . Выберем такой транзистор, у которого и . В данном случае таким транзистором может быть транзистор КТ209A.

Из положения рабочей точки и выходных характеристик транзистора, рассчитаем величину дифференциального коэффициента передачи тока базы b :

где D I К , D I Б – окрестность рабочей точки А

Найдем ток I БА :


По входным характеристикам транзистора определим величину U БЭА =0,55 [B]

Так же из входной характеристики находим входное дифференциальное сопротивление транзистора h 11Э :

Рассчитаем величину по следующему эмпирическому соотношению: , где - тепловой ток коллекторного перехода, заданный в справочнике при температуре t 0 ; А = 2,5 для кремниевых транзисторов. вычислим как , выберем .

Рекомендуемое значение N вычисленное как ;

Вычислим R 1 , R 2:

где

Корректность расчета оценим вычислением тока I дел , причем необходимо соблюдение неравенства . Вычислим I дел по формуле:

Полученное значение удовлетворяет соотношению

Найдем сопротивление резистивного делителя:

Найдем входное сопротивление данного каскада

.

Расчет емкостных элементов усилительных каскада

Для каскадов на биполярном транзисторе (рис. 1) значение емкостей конденсаторов C 1 ,


C 2 ,C 3 рассчитаем по следующим формулам:

;

;

;

Расчет коэффициента усиления напряжения каскада


2.5 Расчет элементов цепи ООС

По вычисленным в п. 2.1. значениям и рассчитаем величину

.

Найдем величину сопротивления обратной связи из следующего соотношения:

;

;

RОС = 77160 [Ом].

2.6 Расчет коэффициента усиления напряжения усилителя

Рассчитываемый коэффициент усиления всего усилителя равен произведению коэффициентов. усиления всех трех каскадов:

Что превышает необходимое 222.

3. Моделирование

Моделирование будем выполнять с помощью пакета схемотехнического моделирования Micro-Cap 3. В результате моделирования получим переходные и частотные характеристики как отдельных каскадов усилителя, так и всей структуры в целом. Целью моделирования является установление корректности расчета и степени соответствия расчетных параметров требованиям технического задания.

3.1 Корректировка схемы и определение ее параметров

Для получения результатов, определяемых исходными данными, произведем корректировку значений сопротивлений резисторов и емкостей конденсаторов усилителя. Полученные после корректировки значения приведены в спецификации (см. Приложения).

По графикам АЧХ и ФЧХ, полученным в результате моделирования определим значения K.

Реально достигнутый коэффициент K найдем из графика переходной характеристики:

а) для усилителя без обратной связи

K=307.6

б) для усилителя с обратной связью

K=300

Заключение

В результате выполнения данной курсовой работы были изучены методы проектирования и разработки электронных устройств в соответствии с данными технического задания. Был произведён расчёт статических и динамических параметров электронных устройств. А также было изучено практическое применение ЭВМ для схемотехнического проектирования электронных устройств. Для моделирования был использован пакет схемотехнического моделирования Micro-Cap 3. В ходе курсового проектирования было проведено моделирование усилителя в частотной и временной областях.


Библиографический список

1. Баскакова И.В., Перепёлкин А.И. Усилительные устройства: Методические указания к курсовой работе. - Рязань, РГРТА, 1997.36 с.

2. Транзисторы для аппаратуры широкого применения: Справочник. К.М. Брежнева, Е.И. Гантман, Т.И Давыдова и др. Под ред. Б.Л. Перельмана. - М.: Радио и связь, 1982.656 с.

3. Транзисторы. Справочник. Издание 3-е. Под редакцией И.Ф. Николаевского. - М.: Связь, 1969.624 с.

4. Анализ электронных схем. Методические указания к лабораторным и практическим занятиям. Баскакова И.В., Перепёлкин А.И.Р.: 2000,32 с.


Приложения

Моделирование выходного каскада

Kuреальный ≈25

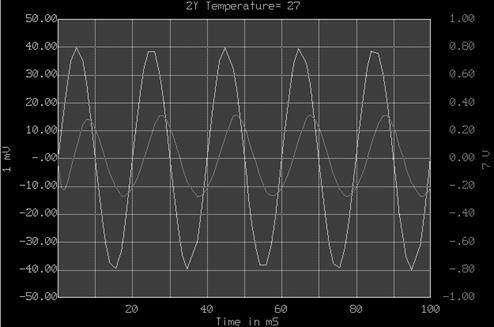

Моделирование промежуточного каскада

Kuреальный ≈7.6

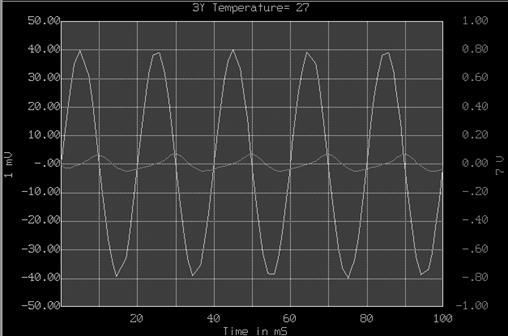

Моделирование входного каскада

Kuреальный ≈2.5

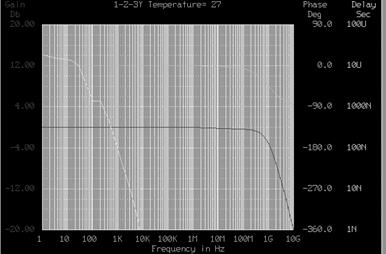

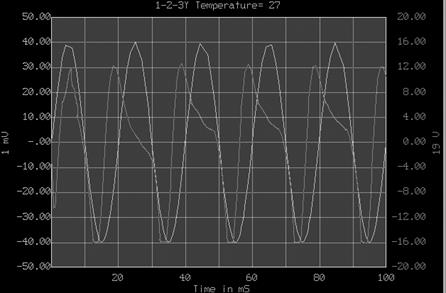

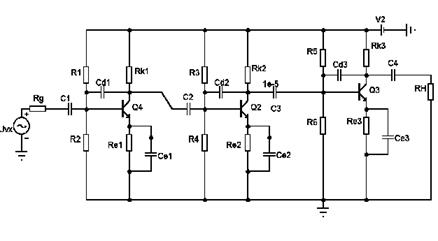

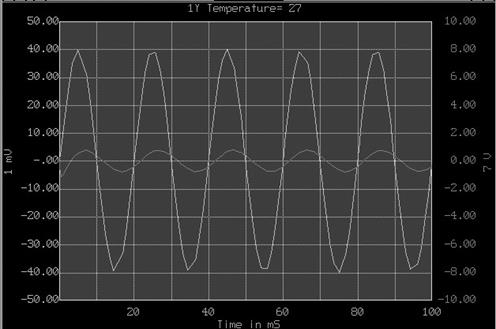

Моделирование усилителя без ООС

Kuреальный ≈307.6

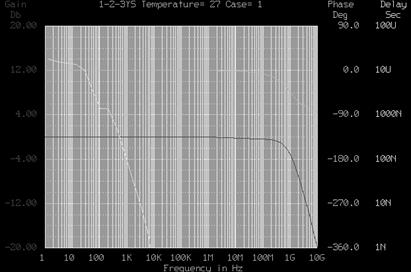

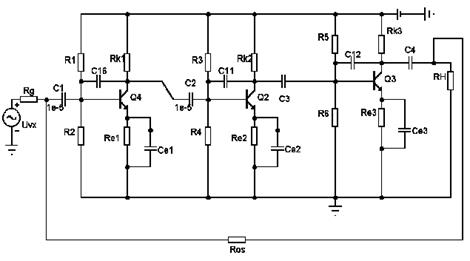

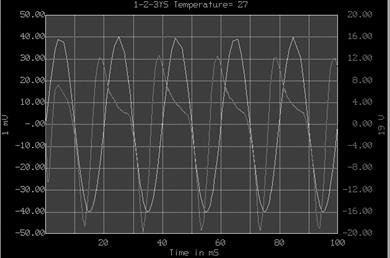

Моделирование усилителя с ООС

Kuреальный ≈300
