Программирование контроллера приёма, задержки и выдачи информации

ВОЕННАЯ АКАДЕМИЯ СВЯЗИ

Курсовой проект

по дисциплине “Организация ЭВМ и систем”.

“Программирование контроллера приёма, задержки и выдачи информации ”.

Выполнили: мл.сержант 4382 уч.гр.

Москвичёв К.С.

курсант 4382 уч.гр.

Мухамадеев Т.В.

Проверил: преподаватель каф.20

Ладис Д.И.

Санкт-Петербург 2011г.

1. Задание.

Контроллер по запросу от управляемого объекта должен вызвать подпрограмму приёма в параллельном или последовательном коде N-байтов управляющего сообщения, в котором указывается произвольный управляющий шеснадцатиричный код, и записать его в модуль оперативной памяти. Затем перейти к подпрограмме временной задержки, реализуемую таймером. После истечения заданного времени задержки контроллер должен перейти к подпрограмме выдачи N-байтов принятого и задержанного управляющего сообщения в последовательном или параллельном коде в управляемый объект. Способ приёма и выдачи управляющей информации, время задержки указываются в варианте проекта.

Вариант № 6.

Порт приёма : 1a1a2a4c4

Таймер: 2C_ч 2б2б7б10т15

Порт выдачи: 3в1в9в12в13в15в19

2. Цели проекта.

1. Разработать функциональную схему контроллера на основе БИС микропроцессорного комплекса 580 серии.

2. Разработать программу работы модулей (БИС) проектируемого контроллера.

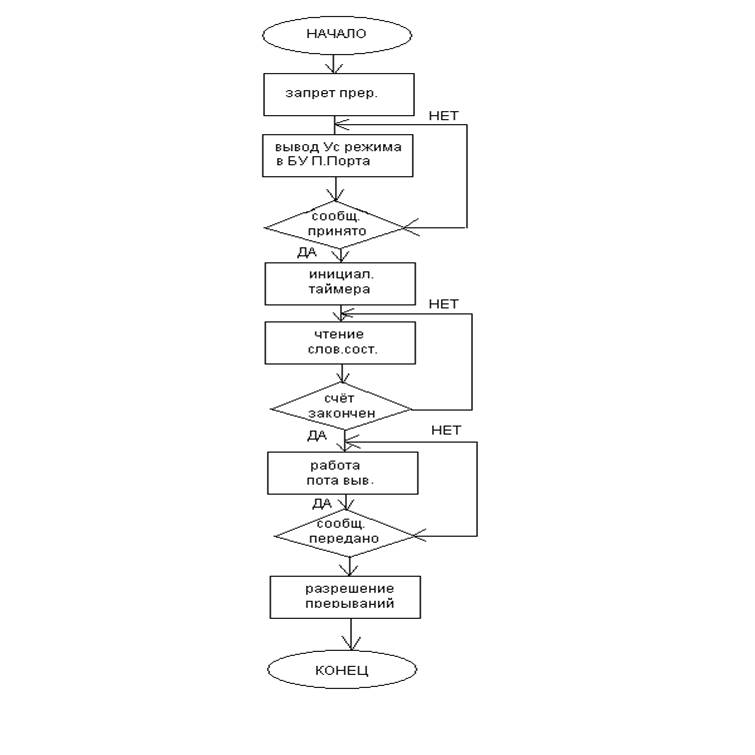

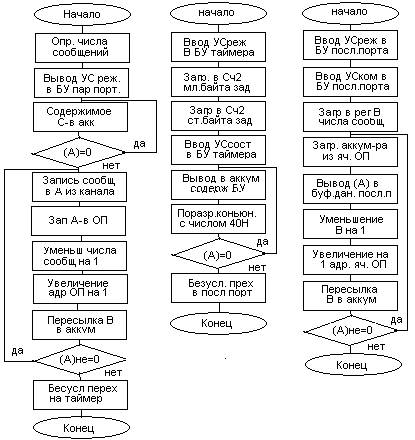

3. Блок схема алгоритма работы контроллера

Вычисление УС параллельного порта и слова для сравнения, время задержки для таймера, УС₁ УС₂ для таймера, УСреж. последовательного порта, УСком. последовательного порта.

Параллельный порт производит приём байтов в режиме 0 по каналу А с единичным значением по 4-му разряду канала С.

УС 0-го режима параллельного порта

D7	D6	D5	D4	D3	D2	D1	D0
1	0	0	1	1	0	0	1

D7- признак УС₁

D6,D5 – режим 0 канала А

D4 – ввод по каналу А

D3 – ввод старших разрядов канала С

D2 – режим 0 канала В

D1 – режим ввода по каналу В

D0 – ввод младших разрядов канала С

- Управляющее слово параллельного порта = 99_H .

- Слово для сравнения = 10_H .

УС режима работы таймера

D7	D6	D5	D4	D3	D2	D1	D0
1	0	0	0	0	0	1	0

D7,D6 – номер счётчика

D5,D4 – запись младших и старших байтов К_сч

D3,D2,D1 – режим 1

D0 - 16-тиричная система

- УС режима работы таймера = 82_H

D7	D6	D5	D4	D3	D2	D1	D0
1	1	1	0	1	0	0	0

D7,D6 – команда READBACK

D5,D4 – считывание СС

D3,D2,D1 – по второму счётчику

D0 – безразлично(не используется)

- УС состояния таймера = Е8_H

Определение К_сч = T_{задержки} х F_{работы.сч}

15х10^-3 с х 2х10⁶ Гц=30х10³ раз.

- задержка 7530_H

УС режима последовательного порта

D7	D6	D5	D4	D3	D2	D1	D0
1	1	1	1	1	1	1	1

D7,D6 – асинхронный режим с длительностью стоп бита 2Тх

D5 – контроль по чету

D4 – наличие контроля

D3,D2 – длинна символа 8-ми разрядов

D1,D0 – скорость передачи данных 1-64

- УС режима последовательного порта = FF_H

УС команды последовательного порта

D7	D6	D5	D4	D3	D2	D1	D0
0	0	0	1	0	1	0	1

D7 – ввод режима поиска синхросимволов отменён (Е_N )

D6 – программный сброс адаптера (I_R )

D5 – запрос готовности приёмника БУ принять данные (RTS)

D4 – сброс ошибок в СС (Е_R )

D3 – формирование низкого уровня на входе TxD

D2 – запрет приёмника (RxEN)

D1 – нет запроса готовности БУ выдать данные в порт

D0 – передача разрешения

- УС команду последовательного порта = 15_H

5.Программа работы контроллера

АДРЕС	КО	КОММЕНТАРИЙ
Работа порта приёма
0А00	F3	запрет прерываний.
0А01	06	(В2)-рег.(В) MVI B
0А02	05	количество байт инф. принимаемых в порту.
0А03	16	(В2)-рег.(D) MVID		рег DE содержат адрес ОП куда надо записать данные
0А04	OB	старший разряд адреса ячейки памяти.
0А05	1E	(В2)-рег.(Е) MVI E
0А06	FF	младший разряд адреса ячейки памяти.
0А07	3E	MVIA (следующий байт в аккумулятор)		загр. В аккум УС парал.порта
0А08	99	УС реж. параллельного порта
0А09	D3	OUT (вывод УС из аккум. В БУ)		загр. УС из аккум. в БУ парал.порта
0А0А	9B	БУ пар.порта
0А0В	DB	IN (загрузка содержимого канала С в аккум)		цикл проверяющий готовность порта принимать информацию если 4-ый разряд канала С 1- готов 0-не готов.
0А0С	9A	адрес канала С
0А0D	E6	ANI (поразрядная конъюнкция)
0A0E	10	выделение 4-го разряда
0A0F	CA	JZ (A==0 ―› переход (В3 В2))	условный переход
0A10	OB	L-младший байт перехода.
0A11	OA	H-старший байт перехода.
0A12	DB	IN (загрузка аккум. из В2)		загрузка содерж. рег. В2 по кан. А в аккум
0A13	98	адрес канала А
0A14	12	STAX (A) ―›M по адр. в паре регистров (E)(D)
0A15	05	DCRB (B)-1			уменьшение на 1 адресов ОП рег. В Е
0A16	1D	DCRE (E)-1
0A17	F8	MOVA,B для сравнения (В) ―›(А)			сод. рег.В помещ. в аккум для послед ср.
0A18	C2	JNZ (A≠0 ―› переход на В3 В2)			условный переход
0A19	OB	L-младший байт перехода
0A1A	0A	H-старший байт перехода
0A1B	C3	JMP―›B3B2			безусловный переход на таймер
0A1C	00	L-младший байт перехода
0A1D	08	H-старший байт перехода
Работа таймера
0800	3E	MVI A			загрузка в аккум. УС1 таймера
0801	82	УС1 таймера
0802	03	OUT			вывод УС1 в БУ таймера
0803	72	адрес БУ таймера
0804	3E	MVIA			загрузка данных по задержке в СЧ2
0805	0C	младший байт задержки
0806	D3	OUT
0807	71	адрес СЧ2
0808	3E	MVI A
0809	10	старший байт задержки
080А	D3	OUT
080В	71	адрес СЧ2
080C	3E	MVI A			загрузка в таймер УС2 для считывания СС
080D	E8	УС2 счётчика для считыв. СС
080E	D3	OUT
080F	72	адрес БУ таймера
0810	DB	IN			загрузка СС из БУ в аккумулятор
0811	72	адрес БУ таймера
0812	E6	ANI (поразрядная конъюнкция)			проверка окончания счёта 1-кон. 0-не конец
0813	40	выделение 6-го разряда
0814	CA	JZ (A==0 ―› переход (В3 В2))			сравнение аккум. с 0 если 0-переход 1-дальше.
0815	10	L-адр.перехода
0816	08	H-адр.перехода
0817	C3	JMP			безусловный переход на порт выдачи
0818	00	L-адр.задержки
0819	09	H- адр.задержки
Работа порта выдачи
0900	06	MVI B				загрузка в параллельный порт управляющего слова режима и управляющего слова команды
0901	05	кол-во байт информации
0902	1E	MVI E
0903	FF	L разряда вдреса
0904	3E	MVI A
0905	FF	УСреж. П-
0906	D3	OUT
0907	81	адресБУП-
0908	3E	MVI A
0909	15	УСком. П-
090A	D3	OUT
090B	81	адресБУП-
090C	1A	LDAX D,E				вывод информации в порт
090D	D3	OUT
090E	81	адресбуфера данныхП-
090F	05	DCRB (код кол-ва байт)				уменьшение В-1 Е-1
0910	1D	DCRE (мл. разряд адреса в ОП)
0911	78	MOVA,B (из В в аакум.)				згр. из В в аккум
0912	C2	JNZ (A≠0) ―› перех. на В3В2				условный переход если А≠0 переход если А=0 след. ком.
0913	0C	L (мл.адрес перехода)
0914	09	H (ст.адрес перехода)
0915	F8	Е1 (разрешение прерываний)
0916	76	HTL (останов)

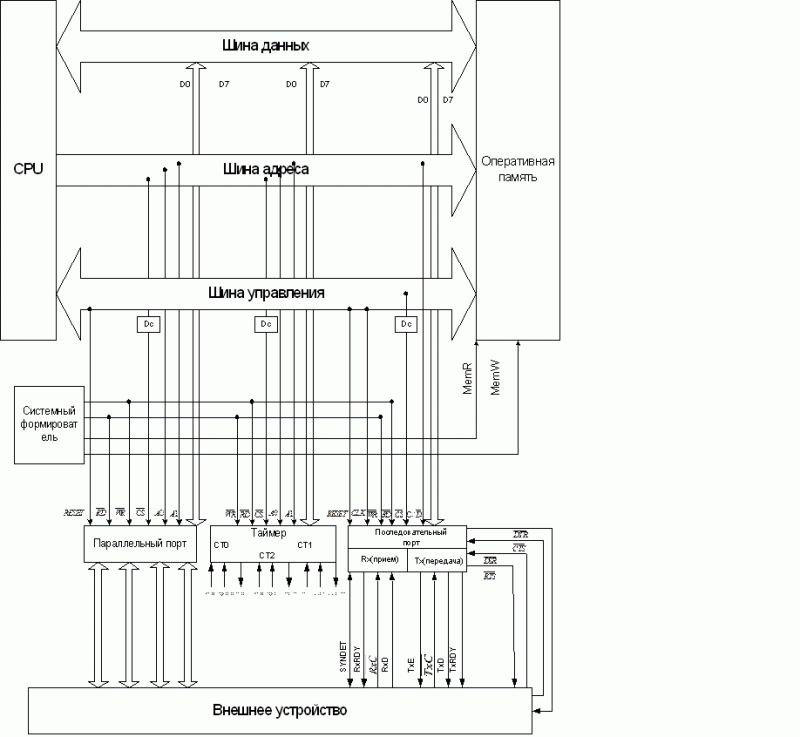

6. Схема контроллера.

7.Вывод:

Мы практически разработали функциональную схему контроллера на основе БИС микропроцессорного комплекса 580 серии и программу работы модулей проектируемого контроллера, который должен по запросу от управляемого объекта вызвать подпрограмму приёма в параллельном или последовательном коде N-байтов управляющего сообщения, в котором указывается произвольный управляющий шеснадцатиричный код, и записать его в модуль оперативной памяти. Затем перейти к подпрограмме временной задержки, реализуемую таймером. После истечения заданного времени задержки контроллер должен перейти к подпрограмме выдачи N-байтов принятого и задержанного управляющего сообщения в последовательном или параллельном коде в управляемый объект. Способ приёма и выдачи управляющей информации, время задержки указываются в варианте проекта.

Таким образом, проделав данную работу мы практически применили наши знания о модулях микропроцессорной ЭВМ. Закрепили знание команд микропроцессора В580ВМ80. Полностью разобрались с принципами составления управляющих слов портов ввода-вывода и таймера.
