Введение

Во время прохождения производственной практики в НИИ “Ракета”, я был ознакомлен с деятельностью данного предприятия. Основная часть практики проходила в отделе №324. Данный отдел занимается опытно конструкторской деятельностью и научно исследовательской работой.

Для обеспечения выпуска радиолокационных станций наземной разведки и загрузки производственных мощностей завода «Урал» собственными разработками в 1942 г. на заводе было создано особое конструкторское бюро – ОКБ 448. В 1962 г. ОКБ было переведено в группу проектных организаций, непосредственно подчинённых Министерству радиопромышленности. В 1978 г. предприятие преобразовано в Научно-исследовательский институт «Ракета»

В последние годы институтом разработано и поставлено на серийное производство новое не уступающее лучшим мировым образцам поколение высокоинформативных радиолокационных средств:

- переносные РЛС: ближней дальности действия малой и средне дальности действия

- мобильная РЛС

- радиолокационный комплекс разведки огневых позиций стреляющих средств;

- радиолокационное средство охраны особо важных объектов ;

- универсальная автоматизированная станция измерения начальной скорости снарядов

- стационарная РЛС охраны государственной границы

- радиолокационно-оптоэлектронный комплекс контроля территорий и акваторий.

Процесс настройки блоков.

Целью настройки блоков является соответствие требованиям настоящих ТУ и комплекта конструкторской документации.

Настройку и регулировку рассмотрим на примере блока 8ХПН-42 АВПМ.466641.032 ТУ.

Настройка блока 4ХПН-41 АВИМ.468551.032 ТУ производится с целью получения параметров выходных им­пульсов тока управления в пределах допусков, обеспечивающих выполнение требований технических условий АВИМ.468341.032 ТУ.

Блок 4ХПН-41 предназначен для управления ферритовым циркулятором изделия ФППВ1-4 (переключатель волноводный высокого уровня мощности) антенно-волноводного тракта в составе изделия 1п32 - РЛС противотанкового ракетного комплекса.

Перечень параметров, по которым производится настройка:

1. Блок должен соответствовать схеме электрической принципиальной, перечню элементов;

2. На переходном контакте 36 платы должно быть постоянное напряжение (15±0,6)В;

3. На переходном контакте 37 платы должно быть постоянное напряжение минус (15±0,6)В;

4. На выходе блока должны формироваться импульсы тока нагрузки с чередующейся полярностью

- дельностью не более 25 икс;

- амплитудой, регулируемой в пределах:

- нижний – не более 0,4 В;

- верхний - не менее 4,7 В;

- нестабильность амплитуды - не более 1,5%.

Допускаемая погрешность длительности и уровней ± 10 %.

Допускаемая погрешность измерения нестабильности амплитуды ±5 %.

Указания мер безопасности:

При подготовке рабочего места и подготовке блока к настройке необхо­димо выполнять следующие правила:

1. Настройщик должен быть ознакомлен с инструкцией по технике безопас­ности, действующей у изготовителя;

2. Стенд и контрольно-измерительные приборы должны быть надежно заземлены;

3. Сетевые кабели должны не иметь повреждений защитной изоляции и на­дежно крепиться в сетевых вилках;

4. Работу проводить только на исправном (аттестованном) стенде, пользуясь исправными инструментами и приборами.

Требования к рабочему месту:

1. Настройка блока должна производиться в нормальных климатических условиях.

2. К рабочему месту должно быть подведено напряжение 220В 50Гц.

3. Освещение на рабочем месте должно соответствовать требованиям производственной санитарии.

4. Подключение блока к контрольно-измерительной и стендовой аппаратуре должно производится согласно ТУ

5. Контрольно-измерительные приборы, стенд должны иметь свиде­тельство о поверке с записью даты проведения поверки, сроке следующей поверки.

6. Рабочее место должно быть аттестовано в соответствии с действую­щим порядком у изготовителя.

До проведения настройки необходимо:

- проверить наличие документации, указанной в приложении настоящей инструкции;

- проверить наличие в сопроводительной документации отметки о прове­дении всех контрольных операций, предусмотренных технологией изготовле­ния блока, предшествующих настройке;

- проверить наличие свидетельств контрольно-измерительных приборов перечисленных в приложении настоящей инструкции с за­писью даты проведения поверки, срока следующей поверки и проверки их ра­ботоспособности;

- собрать рабочее место в соответствии со схемой соединения блока с из­мерительной и стендовой аппаратурой приведенной в приложении АПИМ.468341.032 ТУ;

- подготовить стенд ХПП-Н-41М к настройке в соответствии с паспортом на стенд ГИЕФ.466661.002 ПС, при этом необходимо тумблеры стенда устано­вить в положение ОТКЛ или нижнее положение;

- включить измёрительные приборы не менее чем за 15 мин до начала на­стройки.

Методы настройки и проверки:

1. До настройки проверяется визуально:

- установка элементов на соответствие сборочному чертежу;

- отсутствие залива припоем соседних выводов у микросхем;

- пропайка планарных выводов у микросхем.

2. Прозвонка цепи питания на отсутствие короткого замыкания.

3. Настройка блока по параметрам настройки указанных в технических условиях АВАМ.468341.032 ТУ.

Блок считается настроенным, если его выходные параметры соответствуют требованиям ААИМ.468341.032 ТУ с учётом требований настоящий инструкции.

По окончанию настройки делается отметка в сопроводительном документе о настройке блока.

Настроенный блок вместе с сопроводительным документом сдаётся мас­теру цеха-изготовителя.

Контрольно – измерительная аппаратура и стендовая аппаратура, применяемая при настройке.

Наименование оборудования, тип, шифр	Количество	Эквивалент при замене оборудования
Вольтметр универсальный цифровой В7-40	1	В7-38, В7-46
Прибор комбинированный Ц4352	1	АВО-5М1
Источник питания постоянного тока Б5-47	2	Б5-70
Осциллограф универсальный С1-120	1	С1-65
Стенд ХТП-Н-41М	1

Вольтметр цифровой В7-40.

Вольтметр универсальный цифровой В7-40 предназначен для анализа переменного и постоянного напряжения, силы переменного и постоянного токов и электрического сопротивления, а также для связи с внешними устройствами.

Принцип работы вольтметра универсального цифрового В7-40 состоит в конвертации измеряемой физической величины (переменного напряжения, постоянного тока, переменного тока и сопротивления) в постоянное напряжение с дальнейшим его измерением внутренним аналого-цифровым преобразователем.

Основные технические характеристики вольтметра В7-40:

Диапазон измерения:
напряжения постоянного тока	0,01 мВ - 1000 В (0,2-2-20-200-2000 В)
напряжения постоянного тока с высоковольтным делителем напряжения (ДНВ)	1-40 кВ
среднеквадратического значения переменного напряжения произвольной формы	2 мВ - 500 В (0,2-2-20-200- 2000 В)
среднеквадратического значения напряжения синусоидальной формы совместно с ВЧ-пробником	0,1 -15 В (до 1000 МГц)(0,2-2-20 В) в режиме измерения постоянного напряжения
силы постоянного тока	0,01 мкА - 2000 мА (с шунтом - до 10 А) (0,2-2-20-200-2000 мА)
Входная ёмкость	50 пФ
Питание	220±22В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц
Масса	5,5 кг
Габариты	304x80x320 мм

Универсальный вольтметр цифровой В7-38.

В7-38 предназначен для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Выбор диапазонов измерения, определение и индикация полярности автоматические.
Применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.

Основные технические характеристики вольтметра В7-38:

Диапазон измерения:
напряжения постоянного тока	10 мкВ - 1000
напряжения переменного тока	10 мкВ - 300 В (30 Гц -100 кГц
постоянного и переменного тока	10-5 - 2*103 мА (30 Гц-20 кГц)
сопротивления постоянному току	10-5 - 2*104 кОм
Входное сопротивление (при измерении напряжения постоянного тока)	10 М0м ±5 %
Активная составляющая входного сопротивления (при измерении напряжения переменного тока)	1 М0м ±5 %
Входная емкость	не более 100 пФ
Питание	22О±22 В, 50±0,5 Гц или 60±0,6 Гц
Потребляемая мощность	10 В*А
Масса	2 кг
Габариты	245х86х268 мм

Прибор комбинированный Ц4352.

Прибор комбинированный Ц4352-М1 предназначен для измерения электрофизических величин: силы постоянного и переменного тока, постоянного напряжения, переменного напряжения, электросопротивления. Прибор обеспечивает высокую точность имерений и имеет автозащиту от перегрузок.

Основные технические характеристики Ц4352 :

Класс точности	1/1,5
Сила постоянного тока, мА	0,3 ... 15000
Сила переменного тока, мА	1,5 ... 15000
Напряжение постоянного тока, В	0,075 ... 1200
Напряжение переменного тока, В	0,3 ... 1200
Сопротивление постоянному току, кОм	0,2 ... 5000
Уровень сигнала по напряжению, дБ (-)	-10 ... +12
Частотный диапазон, Гц	45-65 ... 10000
Питание	автономное, 3х1,5 B
Размеры, мм	215х115х87
Масса, кг	1
Особенности	Автозащита, высокая точность

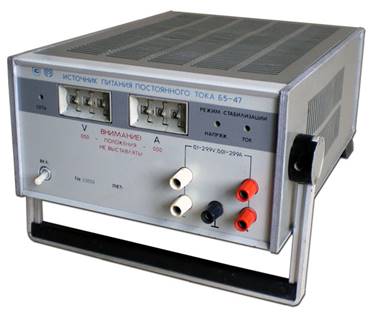

Источник питания постоянного тока Б5-47

Назначение источника питания Б5-47:

Источник постоянного тока общего применения Б5-47 предназначен для питания радиотехнических устройств стабилизированным напряжением и током в лабораторных и цеховых условиях. Наличие дистанционного управления позволяет использовать его в АИС. Величина выходного напряжения и тока может регулироваться вручную и дистанционно электрическими сигналами в коде 8-4-2-1. В зависимости от положения органов управления и от величины нагрузки источник питания может работать в режимах стабилизации напряжения или тока. Переход от одного режима к другому происходит автоматически при превышении нагрузки (тока или напряжения) установленного значения, обеспечивая тем самым защиту источника питания и потребителя от перегрузки. Предусмотрена возможность работы источника как с изолированным выходом, так и при заземлении клеммы любой полярности. Выходное напряжение гарантируется не только на клеммах, но и непосредственно на нагрузке, что достигается за счет использования четырехпроводной системы подключения нагрузки к источнику.Дистанционное управление имеет гальваническую развязку от сети и нагрузки, но требует дополнительного интерфейса для работы в составе автоматизированной системы.

Особенности источника питания Б5-47:

- Надежная защита от перегрузок

- Возможность параллельной и последовательной работы

- Изолированный выход

- Дистанционное и ручное управление

- Четырехпроводная линия подключения нагрузки

- Режимы работы: стабилизация напряжения, стабилизация тока

- Автоматический переход от одного режима к другому

Основные технические характеристики источника питания Б5-47:

U вых, В	0,1-29,9
I нагр, А	0,01-2,99
Дискретность установки напряжения, мВ	100
Дискретность установки тока, мА	10
Время установления рабочего режима при программировании	100 мс
Код управления	8-4-2-1
Потребляемая мощность	400 В*А
Габаритные размеры	236Х326Х133 мм
Масса	9 кг

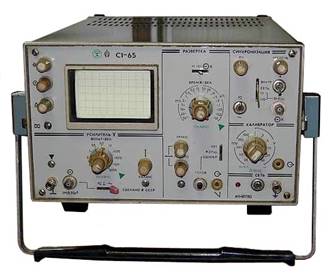

Осциллограф универсальный С1-65.

Предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных (25 мв - 300 В) и временных (25 нс - 0,5 с) параметров в цеховых, лабораторных и полевых условиях.

Заменяет осциллограф С1-65. Имеет более широкую полосу пропускания, большую рабочую часть экрана, повышенную надежность.

Вертикальное отклонение
Полоса пропускания	0-50 МГц
Время нарастания	7-10 нс
Коэффициент отклонения	5 мВ/дел-10 В/дел, 5 мВ/дел (0-25 МГц)
Входное сопротивление и емкость	1 МОм, 30 пФ; 10 МОм, 10 пФ (с выносным делителем)
Горизонтальное отклонение
Коэффициент развертки	0,01 мкс/дел-50 мс/дел (с 10-кратной растяжкой)
Режим работы развертки	автоколебательный, ждущий, однократный
Синхронизация
внутренняя	при изображении 4,8 мм (до 5 МГц) и при изображении 8 мм (5-35 МГц
внешняя	сигналами амплитудой 0,5-30 В c частотой до 35 МГц
Питание	220 В, 50 Гц; 115 или 220 В, 400 Гц
Потребляемая мощность	125 В · А
Габаритные размеры	300X180X420 мм
Масса	16 кг

Частотомер Ч3-63

Назначение частотомера Ч3-63:

Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Частотомер Ч3-63 применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Особенности частотомера Ч3-63:

- Высокая точность измерений

- Выдача информации на регистрирующее устройство

- Дистанционное управление

- Жесткие условия эксплуатации

- Самоконтроль

- Малые габариты и масса

Технические характеристики частотомера Ч3-63:

Параметры	Значения
Диапазон напряжений входного сигнала	При измерении частоты 0,03 - 10 В (для частот 1,0 - 1,5 ГГц — 0,03 - 10 мВт)
	При измерении периода 0,03 - 10 В (для сигнала импульсной формы 0,1 - 30 В)
	При измерении длительности импульсов 0,1 - 10 В
Диапазон измеряемых частот	Синусоидального сигнала 0,1 Гц - 1000 МГц
	Импульсного сигнала 0,1 Гц - 200 МГц (0,1-10 В)
Погрешность измерения частоты	Не более 5*10-7±1 ед. сч. (за 12 мес)
Диапазон измеряемых периодов синусоидального и импульсного сигналов	0,1 мкс - 104 с (10 МГц-10-4 Гц)
Диапазон измеряемых длительностей импульсов	0,1 мкc - 104 с
Входное сопротивление	1 МОм (50 Ом)
Входная емкость	50 пФ
Питание	220 В, 50 Гц; 220 или 115 В, 400 Гц
Источник постоянного тока	27±3 В
Потребляемая мощность	50 В · А
Габариты	312 мм X 95 мм X 335 мм
Масса	6 кг

Заключение

В ходе прохождения практике мною изучены приёмы настройки и проверки параметров блока согласно инструкции по настройки и техническим условиям. Самостоятельно проведена настройка блока, в процессе которой были освоены приёмы работы с электрической принципиальной схемой, сборочным чертежом. Изучены приёмы работы со стендовым оборудованием и контрольно-измерительными приборами.

Результаты настройки, регулировки и проверки параметров блоков позволяют при необходимости: вносить изменения в электрическую принципиальную схему, сборочный чертеж с целью повышения эксплуатационных характеристик и надежного функционирования.
