Краткое описание работы: 111Equation Chapter 1 Section 1На рисунке 1 приведена схема усилительного каскада. Опишем назначение элементов схемы: VT – активный элемент усилителя;
Исследование усилительного каскада топологическим методом
На рисунке 1 приведена схема усилительного каскада. Опишем назначение элементов схемы:
VT – активный элемент усилителя;
R 1, R 2 – сопротивления, обеспечивающие выбор рабочей точки транзистора;
Rk – нагрузка по постоянному току.
Re – обеспечивает ООС, и как следствие, температурную стабилизацию;
R н – нагрузка усилительного каскада;
Cc – разделяющий конденсатор, ограничивает прохождение постоянной составляющей сигнала
Ce – элемент, обеспечивающий отсутствие ООС по переменному току;
C н – емкостьнагрузки.
Параметры всех элементов схемы приведены в таблице 1.

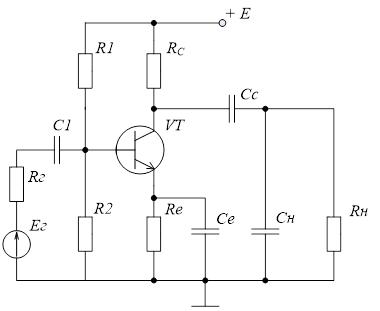

Рисунок 1 – Схема усилительного каскада
Таблица 1 - Параметры схемы
R1 | R2 | Rс | Re | Rн | Rг | C1 | Cc | Ce | Cн |
кОм | кОм | кОм | кОм | кОм | кОм | мкФ | мкФ | мкФ | пФ |
18 | 3,9 | 2 | 0,47 | 3,6 | 0,7 | 1,0 | 1,5 | 110 | 50 |
Тип транзистора: КТ503В
Необходимо составить эквивалентную схему усилительного каскада в области средних частот (СЧ), и определить коэффициент усиления K 0 .
В области средних частот сопротивления конденсаторов Cc, Ce малы, следовательно, на эквивалентной схеме они будут закорочены. Также, закорачиваем и источник постоянного напряжения Е .
Эквивалентная схема усилительного каскада в области СЧ приведена на рис. 3.

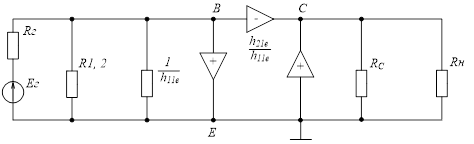

Рисунок 2 – Эквивалентная схема каскада в области СЧ для нахождения числителя формулы Мезона

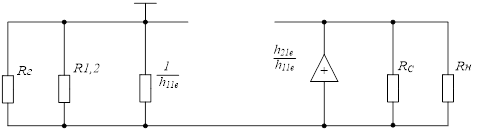

Рисунок 3 – Эквивалентная схема каскада в области СЧ для нахождения знаменателя формулы Мезона
Коэффициент усиления K 0 в области СЧ определим по формуле:
Коэффициент усиления в дБ:
![]() |
Типовые значения h - параметров для заданного транзистора:
h11 e = 1,4 кОм;
h21 e = 75…135, для удобства расчета, принимаем h 21 e = 100;
Таким образом, коэффициент усиления K 0 в области СЧ будет равен:
дБ
ОБЛАСТЬ НИЗШИХ ЧАСТОТ
С понижением частоты реактивные сопротивления конденсаторов C1 , Ce и Cc увеличиваются (1.3), и их нужно учитывать:
![]() |
Так, конденсатор Cc оказывает сопротивление выходному сигналу, C1 – входному сигналу, уменьшается шунтирующее действие конденсатора Ce на резистор Re , что уменьшает коэффициент усиления на низкой частоте (НЧ).
При частоте, близкой к нулю, эквивалентная схема каскада будет выглядеть так, как показано на рис. 4.

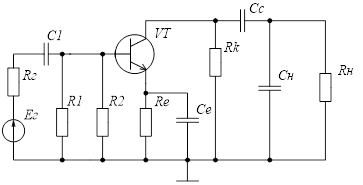

Рисунок 4 – Эквивалентная схема усилительного каскада на низкой частоте.
Частотные искажения, вносимые конденсаторами входной цепи C1 , и связи Cc определяется выражением:
![]() |
где f – частота;
– постоянная времени;
Для входной цепи постоянная времени равна:
![]() |
где R вх – входное сопротивление каскада;
Для конденсатора связи постоянная времени равна:
|
Частотные искажения, вносимые эмиттерной цепью определяются из выражения:
![]() |
где g = Re Ce ; a = Re Ses , где Ses – сквозная характеристика эмиттерного тока, равная:
![]() |
кОм
с.
Данные расчета заносим в таблицу 2, изменяя частоту от 5 Гц до 60 Гц.
Результирующие частотные искажения определяются как произведение полученных частотных искажений:
, и с их учетом рассчитаем коэффициент усиления при изменении частоты:
![]() |
или
Таблица 2 – Расчет АЧХ на низкой частоте
f, Гц | 5 | 10 | 20 | 40 | 60 | 80 | 100 | 150 | 200 | 250 |
M1 | 1,00 | 1,00 | 1,00002 | 1,00007 | 1,00016 | 1,00029 | 1,00045 | 1,00101 | 1,00179 | 1,00280 |
M2 | 1,000 | 1,000 | 1,000 | 1,001 | 1,003 | 1,006 | 1,009 | 1,020 | 1,035 | 1,054 |
M3 | 9,531 | 5,920 | 3,436 | 2,008 | 1,544 | 1,334 | 1,223 | 1,101 | 1,055 | 1,033 |
MH | 9,531 | 5,920 | 3,437 | 2,011 | 1,549 | 1,342 | 1,234 | 1,124 | 1,094 | 1,093 |
KH | 5,607 | 9,026 | 15,547 | 26,569 | 34,497 | 39,818 | 43,301 | 47,558 | 48,854 | 48,910 |
KH,дБ | 14,974 | 19,110 | 23,833 | 28,487 | 30,756 | 32,002 | 32,730 | 33,544 | 33,778 | 33,788 |
ОБЛАСТЬ ВЫСШИХ ЧАСТОТ
Эквивалентная схема каскада для высоких частот (ВЧ) не будет содержать конденсаторов C1 , Ce и Cc , так как их сопротивления на высокой частоте близко к нулю.
Но, на высоких частотах, нужно учитывать емкость монтажа, C м , межэлектродную емкость Ссе , а также, емкость нагрузки C н .
Эквивалентная схема на ВЧ будет иметь вид, представленный на рис. 5.

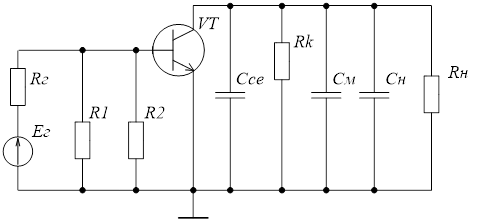

Рисунок 5 – Эквивалентная схема каскада в области высоких частот
Определим частотные искажения каскада в области ВЧ:
![]() |
где fh21e – граничная частота транзистора, в схеме с общим эмиттером;
τB = RC ;
С=С ce +C M +CH ;
fh21e – справочное значение, равное1 мГц;
Емкость С ce , – справочное значение, равная20 пФ;
Емкость СМ принимаем равной 5 пФ.
кОм
Ф
С
Используя выражение (1.11), вычислим частотные искажения в диапазоне частот 50…800 кГц, данные расчета приведены в табл. 3.
Таблица 3 - Расчет АЧХ на высокой частоте
f, кГц | 50 | 100 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 9000 |
MВ | 1,000 | 1,000 | 1,005 | 1,027 | 1,181 | 1,596 | 2,322 | 3,341 | 4,630 | 10,021 |
Kв | 53,437 | 53,429 | 53,151 | 52,037 | 45,253 | 33,482 | 23,012 | 15,995 | 11,541 | 5,333 |
Кв, дБ | 34,557 | 34,556 | 34,510 | 34,326 | 33,113 | 30,496 | 27,239 | 24,080 | 21,245 | 14,539 |

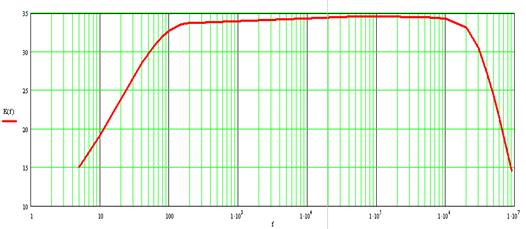

По данным из таблиц 2, 3 построим АЧХ усилительного каскада. По оси ординат отложим частоту усиливаемого сигнала в логарифмическом масштабе, по оси абсцисс – коэффициент усиления в дБ.
Приложение 1
АЧХ усилительного каскада
