Сравнение качественных показателей радиоприемных устройств супергетеродинного типа и радиоприемных

Москва, 2009 год

• Радиоприемное устройство – одно из важнейших и необходимых элементов любой радиотехнической системы передачи сообщений. Оно обеспечивает: улавливание энергии электромагнитного поля, несущего полезное сообщение; усиление мощности полезного радиосигнала; детектирование; усиление мощности сигнала и преобразование его в сообщение, поступающее к получателю. В месте приема существуют посторонние электромагнитные поля, создаваемые источниками радиопомех естественного и искусственного происхождения. Эти электромагнитные поля искажают полезный сигнал и вызывают ошибки в приеме сообщений.

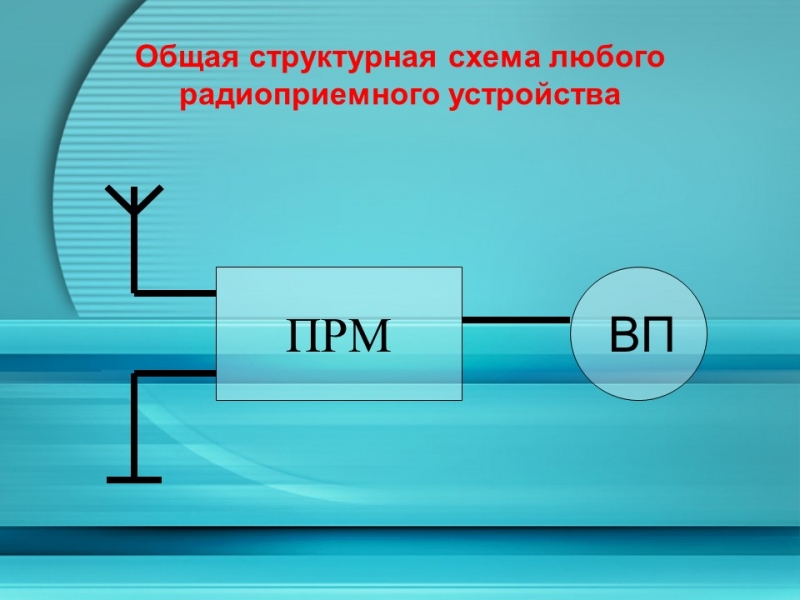

Общая структурная схема любого радиоприемного устройства

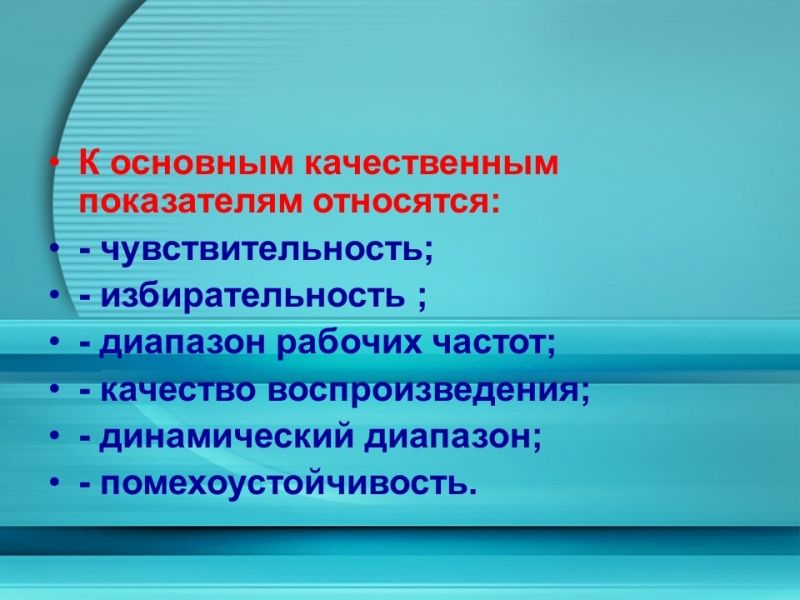

• К основным качественным показателям относятся:

• - чувствительность;

• - избирательность ;

• - диапазон рабочих частот;

• - качество воспроизведения;

• - динамический диапазон;

• - помехоустойчивость.

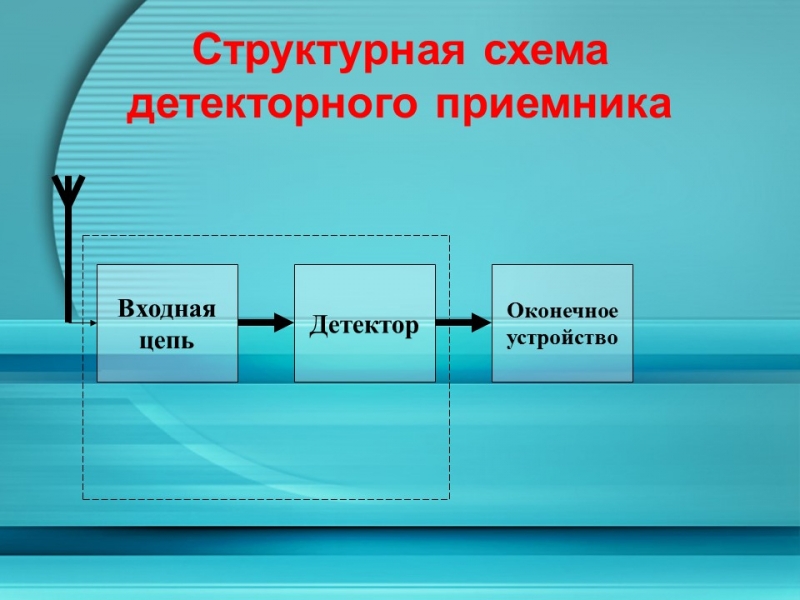

Структурная схема детекторного приемника

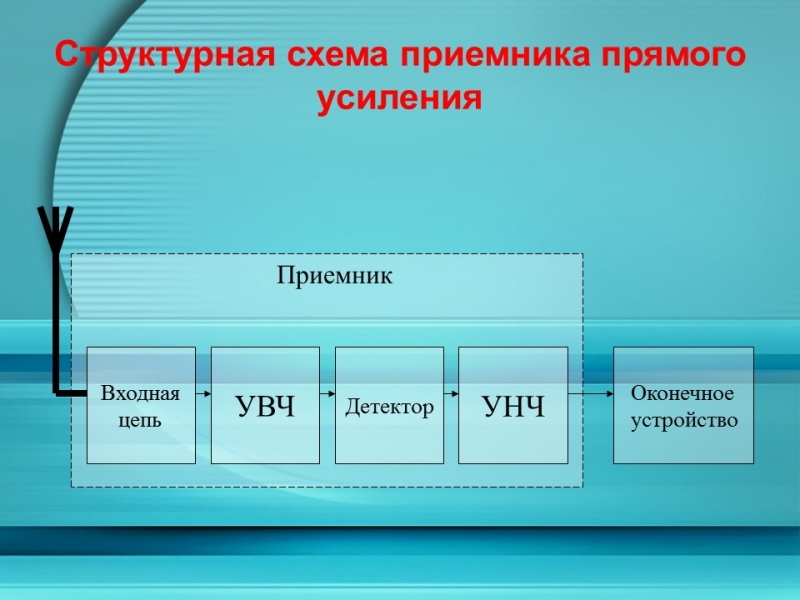

Структурная схема приемника прямого усиления

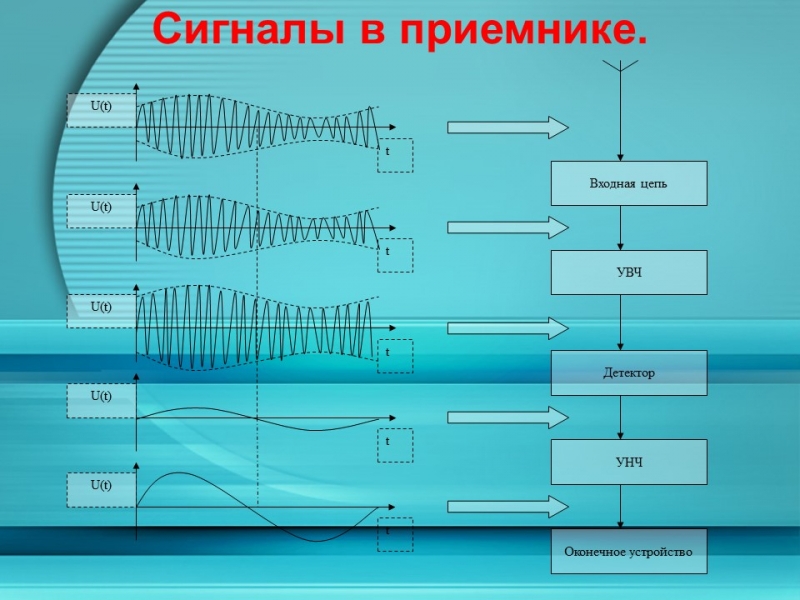

Сигналы в приемнике.

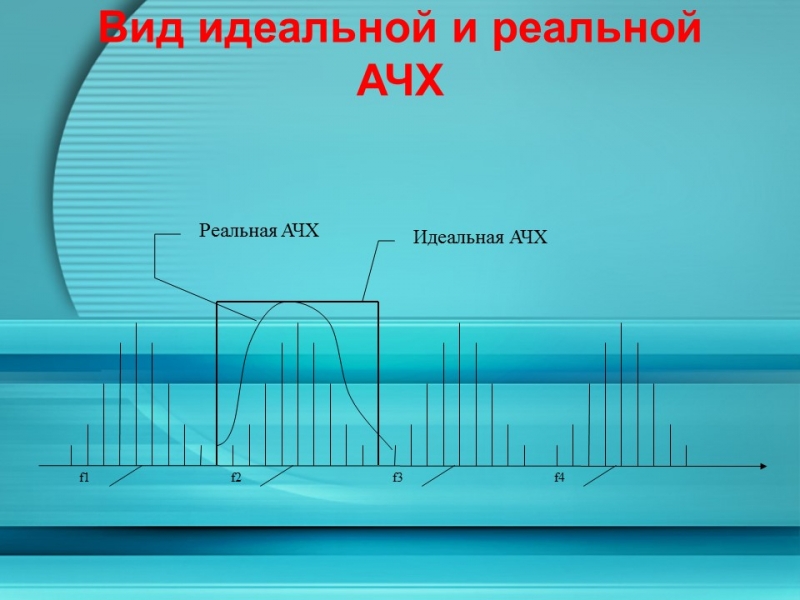

Вид идеальной и реальной АЧХ

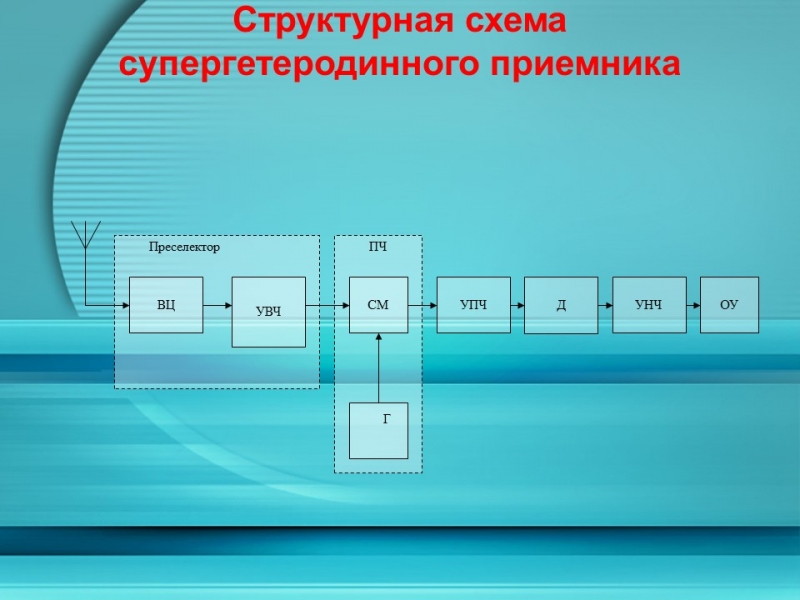

Структурная схема супергетеродинного приемника

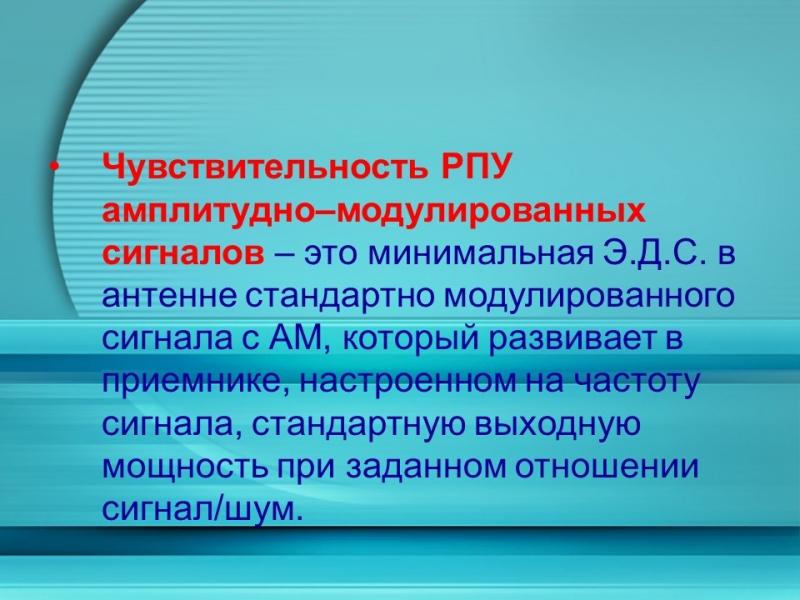

• Чувствительность РПУ амплитудно–модулированных сигналов – это минимальная Э.Д.С. в антенне стандартно модулированного сигнала с АМ, который развивает в приемнике, настроенном на частоту сигнала, стандартную выходную мощность при заданном отношении сигнал/шум.

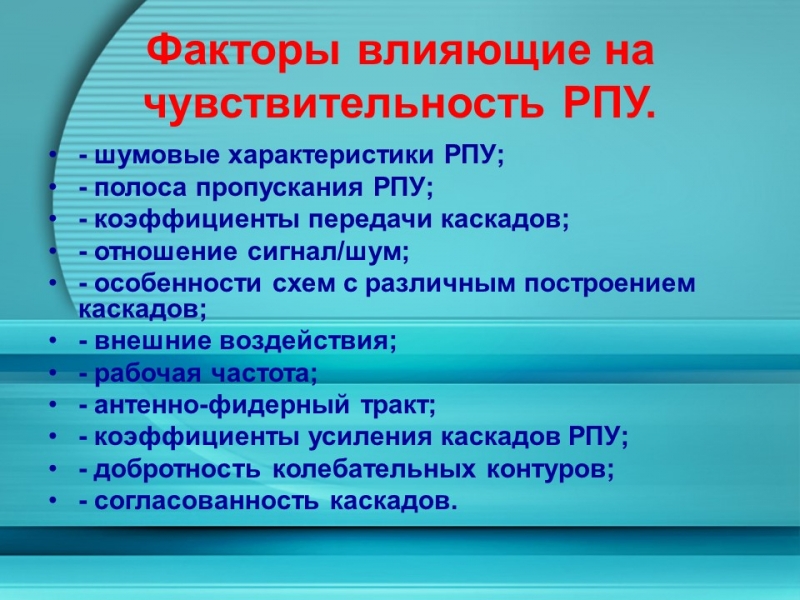

Факторы влияющие на чувствительность РПУ.

• - шумовые характеристики РПУ;

• - полоса пропускания РПУ;

• - коэффициенты передачи каскадов;

• - отношение сигнал/шум;

• - особенности схем с различным построением каскадов;

• - внешние воздействия;

• - рабочая частота;

• - антенно-фидерный тракт;

• - коэффициенты усиления каскадов РПУ;

• - добротность колебательных контуров;

• - согласованность каскадов.

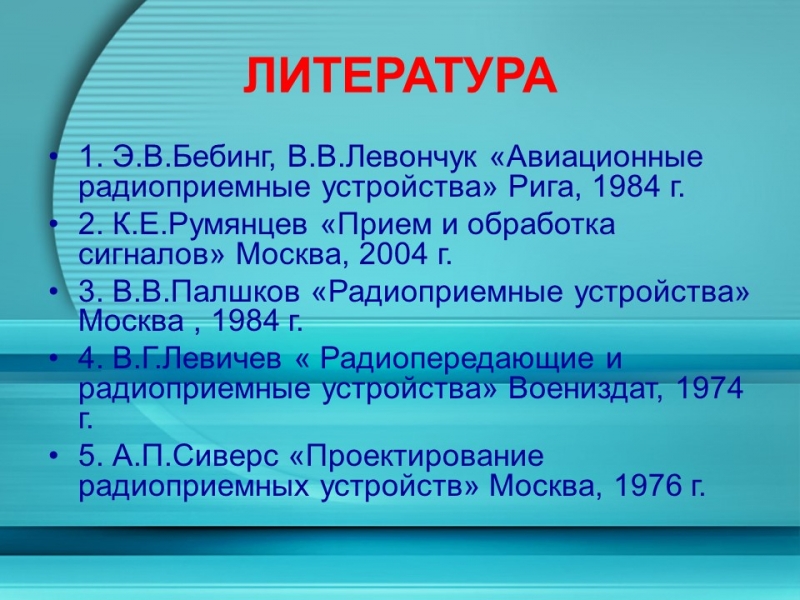

ЛИТЕРАТУРА

• 1. Э.В.Бебинг, В.В.Левончук «Авиационные радиоприемные устройства» Рига, 1984 г.

• 2. К.Е.Румянцев «Прием и обработка сигналов» Москва, 2004 г.

• 3. В.В.Палшков «Радиоприемные устройства» Москва , 1984 г.

• 4. В.Г.Левичев « Радиопередающие и радиоприемные устройства» Воениздат, 1974 г.

• 5. А.П.Сиверс «Проектирование радиоприемных устройств» Москва, 1976 г.
