Структура и режимы работы программируемого периферийного адаптера К580ВВ55

Дон ГТУ

Лабораторная работа №5

АКГ - 05

АУТПТЭК

Структура и режимы работы программируемого периферийного адаптера К580ВВ55


Цель работы - ознакомление со структурой и режимами работы программируемого периферийного адаптера К580ВВ55.


1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Описание лабораторной установки

Для связи "Микролаб" с объектом управления, для ввода и вывода информации используются 24 линии. Эти линии сгруппированы в 3 порта по 8 линий в каждом и могут быть использованы для вывода, ввода или для ввода-вывода через двунаправленные линии. Указанные порты ввода-вывода построены на унифицированной интерфейсной программируемой БИС К580ВВ55. Программируемый периферийный адаптер (ППА) К580ВВ55, может быть использован в качестве интерфейсной БИС для широкого набора различного периферийного оборудования без каких - либо дополнительных внешних логических схем.

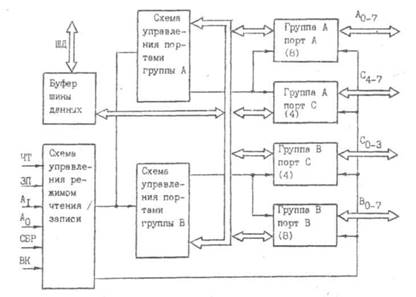

Рисунок 1.1 - Структурная схема ППА К580ВВ55.

В табл.1 перечислены основные операции, реализуемые ППА К580ВВ55 (РУС - регистр управляющего слова).


Таблица 1.1 – Основные операции ППА К580ВВ55

Действие Сигналы управления Операции
А1 А0 ЧТ ЗП ВК
Чтение

0

0

1

0

1

0

0

0

0

1

1

1

0

0

0

А→ШД

В→ШД

С→ШД

Запись

0

0

1

1

0

1

0

1

1

1

1

1

0

0

0

0

0

0

0

0

ШД→А

ШД→В

ШД→С

ШД→РУС

Необходимоотметить, чтопошинеданныхШДпроисходитнетолькообменданными, ноизасылкаизмикропроцессораМПвППАуправляющихслов УС, генерируемыхпрограммнымобеспечениемпроцессорампередачавМПинформацииосостояниипериферийногооборудования. Низкийуровеньсигнала науправляющемвходеВКразрешаетинформационнуюсвязьмеждуППАиМП. ВсоставППАвходяттрипортасразличнымихарактеристиками. Ихфункциональноеназначениеопределяетсякодомуправляющегослова, котороезагружаетсяпроцессоромврегиструправляющегословаРУС. СигналынаадресныхвходахА0иA1 производятселекциюодногоизтрехпортовА, ВилиС илирегистрауправляющегословавнутриадаптера. Восьмиразрядныепорты А, ВиСадаптерамогутбытьиспользованыразличнымспособомвзависимостиотхарактеристикконкретногопериферийногооборудования.

НастройкавнутреннейорганизацииППА, т.е. специализацияегодля конкретногопериферийногооборудования, производитсяподвоздействием управляющегословарежимработы.

Какпоказанонарис. 2, ППАможетнаходитьсявтрехосновныхрежи­мах: 0 - основнойрежимввода - выводаинформации; 1 - режимстробируемоговвода-выводаинформации; 2 - режимдвунаправленнойшины.

Любойизперечисленныхрежимовможетбытьвыбранвходевыполнения системойпрограммыиустановлензагрузкойуправляющегословапокоманде OUT. Такаявозможностьпозволяетпростымипрограммнымисредствами осуществлятьреконфигурациюпериферииМПсистемы. Следуетобратитьвниманиенато, чтопортСврежимах 1 и 2 можетбытьиспользованнекак портданных, авкачествебуферногорегистрадляуправленияпроцедурами ввода - вывода. ЛюбойизвосьмиразрядовпортаСможетбытьустановлен в 0 иливIпокомандеOUT, котораяпередаетуправляющееслово манипуляциисбитами (УСМБ). УСМБпредставленонарис. 3.

Управляющее Слово Режима Работы (УСРР).

ЛюбойизразрядовпортаСможетбитьвыбранразработчикомсистемы вкачестветриггеразапросапрерыванияилитриггерафиксацииразрешения прерывания.

ВМПУ "Микролаб" принятаследующаяадресацияпортовввода-вывода; FB - региструправляющегослова;

ГА - адреспортаС;

F9 - адреспортаВ;

F8 - адреспортаА.

КвосьмиразрядампортаАитремразрядампортаСподключенакла­виатура, состоящаяиз 24 клавиш.

КвосьмиразрядампортаВподключенысветодиодныеиндикаторы.

КтремразрядампортаС (которыенеиспользуютсяприсканировании клавиатуры) подсоединенытумблеры, т.е. запрограммировавППАопределеннымобразом, можносчитыватьданныестумблеровивводитьихвМП.

КнулевомуразрядупортаВкромесветодиодаподключенгромкоговоритель, т.е. организовавопределеннымобразомпрограмму, можно "заставить" громкоговорительзвучать.
