Электронный ключ на полевом транзисторе

КОНТРОЛЬНАЯ РАБОТА

По дисциплине «Общая Электротехника и электроника»

На тему: «Электронный транзисторный ключ на полевом транзисторе»


Содержание

1. Общие сведения об электронных ключах

2. Схемы электронных ключей на полевых транзисторах

3. Принцип действия электронных ключей

4. Применение электронных ключей

4. Литература


1. Общие сведения об электронных ключах

Ключ – элемент, который под воздействием управляющего сигнала производит различные коммутации (источников питания, активных элементов и т.д.). Электронный ключ является основой для построения более сложных цифровых устройств. При включении активного элемента с общим эмиттером (истоком) ключ выполняет логическую операцию НЕ, т.е. инвертирует входной сигнал.

Ключ имеет два состояния: замкнутое и разомкнутое

.

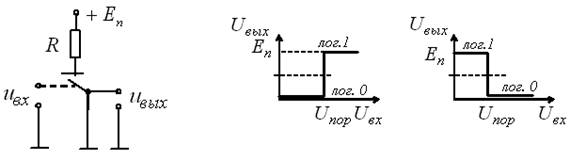

Рис. 4

Для реализации ключей используют диоды, биполярные и полевые транзисторы.

Время переключения ключей на биполярных транзисторах определяется барьерными емкостями p-n-переходов и действиями скопления и рассасывания неосновных носителей заряда в базе. Для повышения быстродействия и входного сопротивления используют ключи на полевых транзисторах.

2. Схемы электронных ключей на полевых транзисторах

Транзисторный ключ является основным элементом устройств цифровой электроники. Основные особенности транзисторного ключа является обязательным условием понимания принципов работы цифровых устройств.

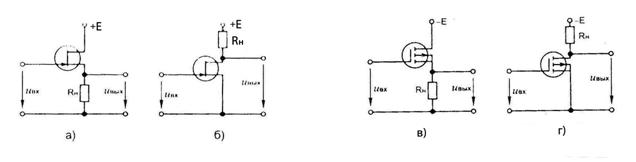

Схемы ключей на полевых транзисторах с управляющим p-n-переходом и с индуцированным каналом с общим истоком и общим стоком показаны на рисунке:

Рис. 5

Для любого ключа на полевом транзисторе Rн > 10-100 кОм.

Управляющий сигнал Uвх на затворе порядка 10-15 В. Сопротивление полевого транзистора в закрытом состоянии велико, порядка 108-109 Ом.

Сопротивление полевого транзистора в открытом состоянии может составлять 7-30 Ом. Сопротивление полевого транзистора по цепи управления может составлять 108-109 Ом. (схемы "а" и "б") и 1012-1014 Ом (схемы "в" и "г").

1 поколение – с линейной нагрузкой.

2 поколение – с нелинейной нагрузкой. В качестве нагрузки (вместо ) ставили второй полевой транзистор одинакового типа проводимости.


Рис. 6 Транзисторный ключ на полевом транзисторе с линейной нагрузкой.

3. Принцип действия электронных ключей

Электронные ключи основаны на работе биполярных транзисторов. Когда на базе транзистора «0» относительно эмиттера, транзистор «закрыт», ток через него не идёт, на коллекторе всё напряжение питания (сигнал высокого уровня — «1»). Когда на базе транзистора «1», он «открыт», возникает ток коллектор — эмиттер и падение напряжения на сопротивлении коллектора, напряжение на коллекторе, а с ним и напряжение на выходе, уменьшается до низкого уровня «0».

В статическом режиме ключ находится в состоянии «включено» (ключ замкнут), либо в состоянии «выключено» (ключ разомкнут). Переключение ключа из одного состояния в другое происходит под воздействием входных управляющих сигналов : импульсов или уровней напряжения. Простейшие ключевые схемы имеют один управляющий вход и один выход.

Основу ключа составляет транзистор в дискретном или интегральном исполнении.

В зависимости от состояния ключ шунтирует внешнюю нагрузку большим или малым выходным сопротивлением. В этом и заключается коммутация цепи, производимая транзисторным ключом.

Основными параметрами ключа являются :

• быстродействие, определяемое максимально возможным числом переключений в секунду ; для интегральных ключевых схем оно составляет миллионы коммутаций ;

• длительность фронтов выходных сигналов ;

• внутренние сопротивления в открытом и закрытом состоянии ;

• потребляемая мощность ;

• помехоустойчивость, равная уровню помехи на входе, вызывающей ложное переключение ;

• стабильность пороговых уровней, при которых происходит переключение ;

• надежность работы в реальных условиях старения радиодеталей, изменения источников питания и т.д.

4. Применение электронных ключей

Электронный ключ служит для переключения непрерывно изменяющихся электрических сигналов. Если ключ находится в состоянии "включено", его выходное напряжение должно по возможности точно равняться входному; если же ключ находится в состоянии "выключено", выходное напряжение должно быть как можно ближе к нулю или, во всяком случае, должно как можно меньше зависеть от входного.

Электронные ключи основаны на работе биполярных транзисторов. Когда на базе транзистора «0» относительно эмиттера, транзистор «закрыт», ток через него не идёт, на коллекторе всё напряжение питания (сигнал высокого уровня — «1»). Когда на базе транзистора «1», он «открыт», возникает ток коллектор — эмиттер и падение напряжения на сопротивлении коллектора, напряжение на коллекторе, а с ним и напряжение на выходе, уменьшается до низкого уровня «0».

Также возможно использование полевых транзисторов. Принцип их работы схож с принципом работы электронных ключей на биполярных транзисторах. Цифровые ключи на полевых транзисторах потребляют меньший ток управления, обеспечивают гальваническую развязку входных и выходных цепей, однако быстродействие их ниже по сравнению с биполярными.

Литература

1. Горбачев Н.Г. Промышленная электроника М. 2001

2. Кудрявцев И.А. Фалкин В.Д. Электронные ключи учебное пособие Самара 2002

3. Семенов Б.Ю. Силовая электроника для любителей и профессионалов - М.: СОЛОН-Р, 2001. - 327с.

4. Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника - М.: Горячая линия - Телеком, 2000. - 768 с.

5. www.wikipedia.org

6. Учебно-методический комплекс, раздел «Электроника» 117-118 с.
