Название: Выбор режимов термообработки для стали 50Н

Вид работы: курсовая работа

Рубрика: Промышленность и производство

Размер файла: 907.03 Kb

Скачать файл: referat.me-299786.docx

Краткое описание работы: Характеристики и области применения стали 50Н. Получение структур: перлит, феррит, перлит с минимальным количеством феррита. Мартенсит и продукты промежуточного превращения в верхнем и нижнем районе температур второй ступени (на разных стадиях распада).

Выбор режимов термообработки для стали 50Н

Федеральное агентство по образованию

ГОУ ВПО «Уральский федеральный университет - УПИ

имени первого Президента России Б.Н. Ельцина»

Металлургический факультет

КУРСОВАЯ РАБОТА

по дисциплине: материаловедение

на тему: Выбор режимов термообработки для стали 50Н

Студент группы Мт-37051 Загвозкина Е.С

Руководитель Селеванова О.В

Екатеринбург 2010

Содержание

1 Характеристики стали 50Н

1.1 Марочный и химический состав

1.2 Критические точки

1.3 Кинетическая диаграмма распада аустенита

1.4 Области применения стали 50Н

1.5 Расчет температуры Мн и Vвкз

2 Получение структур

2.1 Перлит и феррит

2.2 Перлит с минимальным количеством феррита

2.3 Мартенсит и продукты промежуточного превращения в верхнем и нижнем районе температур второй ступени (на разных стадиях распада)

2.4 Мелкоигольчатый и крупноигольчатый мартенсит

2.5 Мартенсит и феррит

2.6 Феррит, троостит и мартенсит (с различным соотношением структурных составляющих)

2.7 Сорбит отпуска

Библиографический список

1 Характеристики стали 50Н

1.1 Марочный и химический состав

50Н – сталь доэвтектоидная легированная 0,5%С и 1%Ni.

Классификация: Сплав прецизионный магнитно-мягкий.

Химический состав в % материала 50Н

Fe	C	Si	Mn	Ni	S	P	Cu
48.33 - 50.55	до 0.03	0.15 - 0.3	0.3 - 0.6	49 - 50.5	до 0.02	до 0.02	до 0.2

1.2 Критические точки

Ас₁ =725̊С – температура эвтектоидного превращенияи Ас₃ =755̊С – температура полиморфного превращения

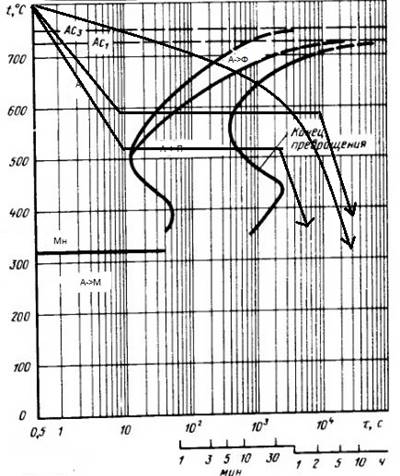

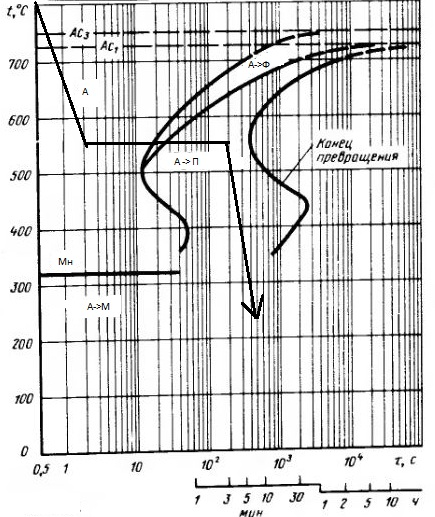

1.3 Кинетическая диаграмма распада аустенита

1.4 Области применения стали 50Н

Назначение для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием; сплав обладает повышенной магнитной проницаемостью и повышенной индукцией технического насыщения.

1.5 Расчет температуры М_н и V_вкз

М_н – температура начала мартенситного превращения, рассчитываем по формуле Попова:

M_н =520 – 320*%С– 50*%Мn– 30*%Cr–20*%(Ni+Mo)– 5*%(Cu+Si) =

=520 – 320*0,48 – 50*0,59–20*1,08=315,3 ̊С

Если сравнить с температурой начала мартенситного превращения на диаграмме, то рассчитанная отличается на 5 ̊С

V_вкз – верхняя критическая скорость закалки. Для стали 50Н эта скорость определяется началом перлитного превращения ~500 ̊С и =10с

2 Получение структур

Образец стали 50Н нагревают выше температуры Ас₁ с учетом опасных интервалов. При температуре Т_н ~500 ̊С делают остановку – изотермическую выдержку для выравнивания температуры по сечению. Затем нагрев продолжают и делают вторую выдержку при Т_н ~ Ас₁ =725 ̊С, так как начинается фазовое превращение и могут возникать трещины. Дальнейший нагрев осуществляется до Т_выд =Ac₃ +150..200 ̊С=750+150=900 ̊С. Далее для получения стали определенной структуры, то есть прохождения процессов аустенитизации, можно пойти двумя способами:

1. Охлаждать сталь в определенных условиях, соответственно с необходимой скоростью;

2. Изотермическая выдержка при определенной температуре.

2.1 Перлит и феррит

Структуру перлит и феррит можно получить двумя способами:

1) Охлаждать образец со скоростью меньше V_нкз – определяется концом перлитного превращения. Для стали 50Н V_нкз = 550̊С / 420с = 1,3 ̊С/с. Будем охлаждать на воздухе или в печи.

2) Изотермическая выдержка при температуре выше 510̊С и время выдержки до конца перлитного превращения, примерно от 5 минут.

2.2 Перлит с минимальным количеством феррита

Структуру с минимальным количеством феррита можно получить аналогично предыдущей, но только изотермической выдержкой при температуре 510̊С

2.3 Мартенсит и продукты промежуточного превращения в верхнем и нижнем районе температур второй ступени (на разных стадиях распада)

Для получения в структуре мартенсита необходимо охладить сталь со скоростью ниже V_вкз =17̊C/c, то есть в воде или масле.

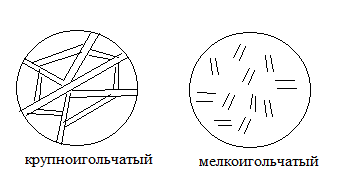

2.4 Мелкоигольчатый и крупноигольчатый мартенсит

Размеры игольчатого мартенсита определяются размерами исходного аустенитного зерна: чем он больше, тем меньше иглы мартенсита. Увеличение размера зерна замедляет превращение, так как центры кристаллизации образуются преимущественно по границам зерна, а чем крупнее зерно, тем следовательно, меньше суммарная протяженность границ, тем меньше размеры игл.

Разный размер зерна можно получить разным нагревом исходного аустенита.

В случае исходной перлитной структуры, для получения молкоигольчатого мартенсита необходимо нагревать медленно – 1-2̊С/мин, а для крупноигольчатого необходим длительный нагрев, для формирования мелкого аустенитного зерна.

В случае исходной мартенситной структуры, для получения молкоигольчатого мартенсита необходимо нагревать медленно – 1-2̊С/мин до температуры свыше температуры рекристаллизации, а для крупноигольчатого необходимо нагревать медленно – 1-2̊С/мин до температуры ниже температуры рекристаллизации.

Далее во всех случаях охлаждают со скоростью выше V_вкз .

2.5 Мартенсит и феррит

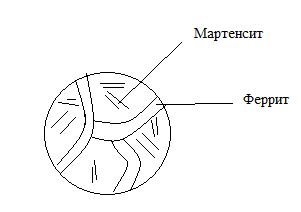

Следует взять исходную структуру А+Ф, А превратится в Мартенсит при быстром охлаждениии, а Феррит останется.

2.6 Феррит, троостит и мартенсит (с различным соотношением структурных составляющих)

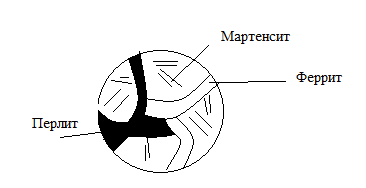

Структуру мартенсит, феррит и троостит можно получить изотермической выдержкой при температуре в интервале 500…600̊С и время выдержки не доходя до конца перлитного превращения, примерно от 30 секунд.

Чем ниже температура переохлаждения, тем больше в структуре феррита и троостита, а содержание мартенсита уменьшается.

2.7 Сорбит отпуска

Отпуск – термическая обработка стали с метастабильной структурой мартенсита или нижнего бейнита, которая заключатеся в нагреве ее до температуры ниже Ac₁ , выдержки при этой температуре и последующем охлаждении.

Сорбит отпуска представляет собой полигонизованный феррит с цементитными частицами глобулярной формы. Получить сорбит отпуска можно при температуре нагрева свыше 450̊С
