Подсвечник "Олимпийский кубок"
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ
МАГНИТОГОРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра художественного проектирования
Творческий проект:
"Подсвечник "Олимпийский кубок"
Магнитогорск 2007
1. Обоснование выбора проекта
Я решил разрабатывать подсвечник, в виде сочетаний кубка и факела в одном изделии, в честь грядущих олимпийских игр. И изготовление моего предмета могло бы претендовать на то, чтобы его выбрали в качестве сувенира на летней Пекинской олимпиаде 2008 г.

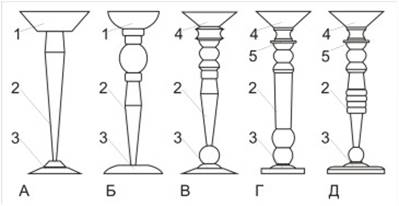

2. Виды вариантов подсвечника и окончательный выбор конструкции
1). Изделие из древесины. Выполнено в виде простых геометрических фигур трапециевидной формы. (Рис. А)
2). Изделие из древесины. Подсвечник изготовлен в форме круглых геометрических фигур. (Рис. Б)
3). Изделие из древесины и металла. Конструкция состоит из много детальных частей, скрепленных с помощью винтового соединения. (Рис. В)
4). Изделие из металла. Конструкция состоит из много детальных частей, скрепленных с помощью винтового соединения. (Рис. Г)
5). Изделие из металла. Оригинальная конструкция состоит из много детальных частей.
Перечисление деталей которые показаны на рисунке.
1. Деревянная чашечка с углублением для свечи.
2. Стойка.
3. Основание подставка.
4. Металлическая чашечка с углублением для свечи.
5. Металлическая шайба.
3. Таблица сравнения вариантов подсвечника
Вариант | Потребное оборудование и инструменты | Время изготовления, Час | Материалы и комплектующие детали |
А | Токарный станок по дереву, стамески (реерные, плоский, фасонный). | 2 | Заготовка из древесины (сосна), клей ПВА. |
Б | Токарный станок по дереву, стамески (реерные, плоский, фасонный). | 4 | Заготовка из древесины (сосна), клей ПВА. |
В | Токарный станок по дереву и токарный станок по металлу, стамески (реерные, плоский, фасонный), резцы (прямой, проточной, отрезной, фигурный). | 10 | Заготовка из древесины (сосна), клей ПВА, сталь. |
Г | Токарный станок по металлу, резцы (прямой, проточной, отрезной, фигурный). | 22 | Сталь легированная. |
Д | Токарный станок по металлу, резцы (прямой, проточной, отрезной, фигурный). | 24 | Сталь легированная. |

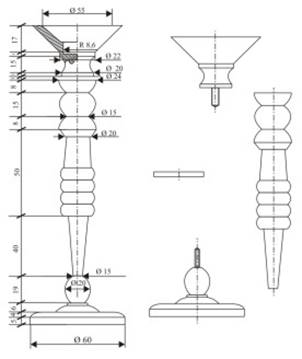

3.1 Сборочный чертёж подсвечника
4. Технология подсвечника
Процесс изготовления подсвечника протекает в 6 стадий.
Стадии изготовления подсвечника:
1. Выбор варианта с габаритными размерами, по чертёжу.
2. Подготовка материалов для изготовления деталей с учётом размеров и припусков для обточки и зажима на токарном станке.
3. Обработка металла по заданным параметрам чертежа.
4. Отшлифовка деталей на станке наждачной бумагой.
5. Нанесение резьбы на разъёмные части и скрепление их.
6. Окончательная отшлифовка скреплённых, воедино, деталей и полировка на токарном станке с помощью войлока и пастогоя.
4.1 Чертёж чашечки
4.2 Чертёж шайбы

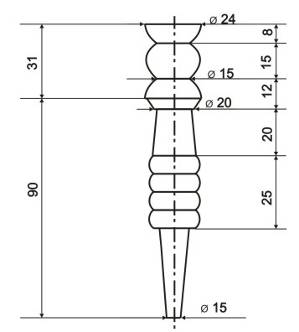

4.3 Чертёж стойки
4.4 Чертёж подставки
5. Технологическая карта. Изготовление подсвечника
Деталь | Операции | Наименован. операций | Эскиз заготовки | Оборудование и инструменты |
№1 | Процесс изготовления верхней части подсвечника – чашечки, путём вытачивания его на станке. | Вытачивание чашечки | ![]() |
Токарный станок, резцы (прямой, проточной, отрезной, фигурный). |
№2 | Вытачивание стойки подсвечника, в котором преобладают, в основном, округлые формы деталей, а также сверление отверстия под внутреннею резьбу до отрезания от заготовки. | Вытачивание стойки | ![]() |
Токарный станок, резцы (прямой, проточной, отрезной, фигурный), сверло по металлу. |
№3 | Вытачивание подставки с небольшим углублением в основании для устойчивости и нанесение резьбы, на шпильку подставки на маленькой скорости не снимая со станка. | Вытачивание подставки | ![]() |
Токарный станок, резцы (прямой, проточной, отрезной, фигурный), лерка. |
№4 | Изготовление шайбы путём проточки, сверления отверстия и подрезания заготовки. | Вытачивание шайбы | ![]() |
Токарный станок, резцы (прямой, проточной, отрезной, фигурный), сверло по металлу. |
№5 | Сверление отверстия под резьбу с другой стороны подставки и нанесение резьбы на отверстия. | Нанесение внутренней резьбы. | ![]() |
Токарный станок, сверло по металлу, метчик. |
№6 | Нанесение резьбы на шпильку чашечки. | Нанесение наружной резьбы. | ![]() |
Лерка. |
№7 | Свинчивания деталей воедино и полирование на станке. | Полировка. | ![]() |
Токарный станок, войлок, пастагой. |
6. Экономическое обоснование изготовления подсвечника
Для изготовления подсвечника необходимо два цилиндрических кусков металла. С габаритными размерами 140х 66 мм и 160х 30 мм (с учётом закрепления деталей на станке и подрезки концов).
Стоимость стальной болванки для изготовления подсвечника будет составлять примерно 60 рублей. Затрата электроэнергии на работу за токарным станком по металлу, непосредственно при изготовлении деталей подсвечника, а так же лампы дневного освещения, заточка и подправка резцов на электронаждаке, по расчёту будет составлять ~ 8 рублей.
Конечная стоимость подсвечника, с учётом потраченной энергии и сил токаря, а так же оригинальное исполнение и художественная образность изделия, будет составлять от 200 до 350 рублей.
Конечная версия изделия (Подсвечник – «Олимпийский кубок»). Изготовлен из стали, марки Сm. 3, отшлифован и отполирован. Качество изготовления подсвечник главным образом зависит только от самого токаря.
Для поточного же изготовления данная методика обработки, а именно, – точение на токарном станке, не является оптимальным во всех его проявлениях решением. Вытачивание на токарном станке влечёт за собой такие проблемы как: экономические затраты и временной фактор на изготовление подсвечника.
Решением этой проблемы является – получение изделия путём отливки его на пресс формах. Так же экономическим решением может послужить использование для отливки не дорогостоящих и легкоплавких металлов, или метало заменяющих материалов.
Полученным таким образом изделию можно придать соответствующие цветовые решение, используя цвета флагов, принимающих в Олимпийских состязаниях, стран, или же цвета континентов.
Таким образом, данный подсвечник может являться неплохим сувениром для продажи его на Олимпийских играх, в грядущем году – летом, в Пикине.
Предназначенность данного изделия может использоваться как по прямому назначению (подсвечник и установка на нём свечи), так и для декора (память об Олимпиаде 2008 г.).
