Трехфазные трансформаторы изготовляют главным образом стержневыми
Трехфазные трансформаторы изготовляют главным образом стержневыми.

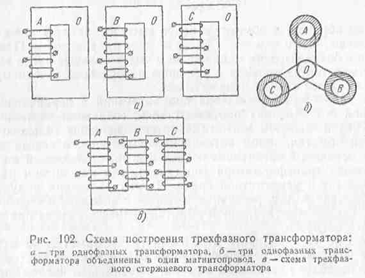

Схема построения магнитопровода трехфазного стержневого трансформатора показана на рис. 102, а. Три одинаковых однофазных трансформатора выполнены так, что их первичные и вторичные обмотки размещены на одном стержне сердечника, а другой стержень магнитопровода каждого трансформатора не имеет обмотки. Если эти три трансформатора расположились так, чтобы стержни, не имеющие обмоток, находились рядом, то эти три стержня можно объединить в один 0 (рис. 102, б). Через объединенный стержень 0 будут замыкаться магнитные потоки трех однофазных трансформаторов, которые равны по величине и сдвинуты по фазе на одну треть периода. Так как сумма трех равных по амплитуде и сдвинутых по фазе на 1/3 периода магнитных потоков равна нулю в любой момент времени (Фа + Фb + Фс=0), то в объединенном стержне магнитного потока нет и надобность в этом стержне отпадает. Таким образом, для магнитопровода достаточно иметь три стержня, которые по конструктивным соображениям располагаются в одной плоскости (рис. 102, в).
На каждом стержне трехфазного трансформатора размещаются обмотки высшего и низшего напряжения одной фазы. Стержни соединяются между собой ярмом сверху и снизу. Легко видеть, что длина магнитных лилий потока среднего стержня меньше, чем крайних стержней, так лак магнитный поток среднего стержня встречает на своем пути меньшее магнитное сопротивление, чем магнитные потоки крайних стержней. Поэтому в фазе, обмотка которой помещена на среднем стержне, протекает меньший намагничивающий ток, чем в фазах, обмотки которых помещены на крайних стержнях.
Конструктивно обмотки трехфазных трансформаторов выполняются так же, как и однофазных.
Начала фаз обмоток высшего напряжения обозначаются заглавными буквами А, В и С; концы фаз обмоток высшего напряжения — X, Y и Z.
Если обмотка высшего напряжения имеет выведенную нулевую точку, то этот зажим обозначается заглавной буквой О.
Зажимы обмоток низшего напряжения обозначаются строчными буквами: а, в, с — начала фаз и х, у, z— концы фаз; о — вывод нулевой точки.
Обмотки трехфазных трансформаторов могут быть соединены звездой и треугольником.
При соединении обмоток звездой концы (или начала) всех трех фаз соединяются между собой, образуя нейтральную или нулевую точку, а свободные зажимы начал (или концов) трех фаз подключаются к трем проводам сети источника (или приемника) электрической энергии переменного тока.
При соединении обмоток в треугольник начало первой фазы соединяется с концом второй, начало второй, фазы — с концом третьей, начало третьей фазы — с концом первой. Точки соединения начала одной фазы с концом другой подключаются к проводам трехфазной сети переменного тока.
Соединение обмоток трехфазных трансформаторов звездой обозначается Y, а треугольником — ∆. Если обмотки соединены звездой и имеют выведенную нулевую точку, то такое соединение обозначается
Группы трехфазных трансформаторов обозначаются знаками
где знак над чертой показывает схему соединения обмоток высшего напряжения, знак под чертой — схему соединения обмоток низшего напряжения, цифра-угол между векторами линейных э д с
обмоток высшего и низшего напряжения, выраженный числом угловых единиц по 30°.
Так, первое обозначение группы показывает, что обмотки высшего и низшего напряжения соединены в звезду, причем обмотки низшего напряжения имеют выведенную нулевую точку, и угол между векторами линейных э. д. с., обмоток высшего и низшего напряжения равен 12х30° = 360°, или 0°.
Группы трехфазных трансформаторов зависят от схем соединения обмоток, обозначения зажимов фаз обмоток высшего и низшего напряжения и от направления намоток. Если направление намоток витков обмоток высшего и низшего напряжения одинаково, то э. д. с, индуктируемые в фазах обмоток высшего и низшего напряжения, совпадают по фазе; если же обмотки имеют встречное направление намотки, то э. д. с. фаз высшего и низшего напряжения находятся в противофазе.
В СССР стандартными группами являются следующие:
В стандартных схемах обмотки высшего напряжения соединены звездой, так как при такой схеме фазное напряжение в
раз меньше линейного, благодаря чему упрощается изоляция обмоток. Обмотки низшего напряжения чаще соединяются треугольником, гак как при таком соединении трансформатор менее чувствителен к несимметрии нагрузки фаз.
Обмотки низшего напряжения соединяются также по схеме звезда с нулем, так как при такой схеме можно в четырехпроводной сети получить два различных напряжения — линейное и фазное (например, 327 и 220 в, 220 и 380 в и т. д.).
