Моделирование процесса многодиапазонной сортировки деталей

Лабораторная работа № 2

«Моделирование процесса многодиапазонной

сортировки деталей»

ФИО

Бусалаева О.Н.

Группа

АУ-320

Отчет

1. Цель работы

1.1. Изучение моделирования процессов сортировки соединений.

1.2. Привитие навыков использования методов имитационного моделирования при проектировании и исследовании автоматизированных технологических процессов.

2. Выполнение работы

Имитационная модель сортировки деталей.

8 размерных групп, групповой допуск Т гр =0,002 мм

Втулки с отверстиями Æ6+0,016

Средства аттестации с относительной погрешностью измерения Dотн =0,1…0,5 (Dlim =0,0002…0,001 мм).

Истинный размер детали D ист ), погрешность измерения dи D ист =a +(b–a )(Ni +3)/6, (1)

где a и b – нижняя и верхняя границы допуска на изготовление деталей, Ni – случайные числа в интервале [–3, 3];, подчиняющиеся нормальному распределению и определяемые из выражения

, (2)

где Rj – случайные числа, равномерно распределенные на отрезке [0, 1];

.

Погрешность измерения dи изменяется в интервале [–Dlim , Dlim ].

Результат измерения деталей D изм =D ист +dи . (3)

Брак при условии: N ист ¹N изм

N опыта

∆отн

0,1

0,2

0,3

0,4

0,5

1

4

8

8

16

14

2

8

12

6

6

20

3

2

8

2

12

10

4

2

4

10

4

8

5

0

2

14

16

20

6

2

6

4

8

14

7

6

10

6

18

12

8

2

2

4

14

22

9

0

2

2

8

22

10

2

4

12

10

20

Имитационно

2,8

5,8

6,8

11,2

16,2

Аналитически

2,666667

5,333333

8

10,66667

13,33333

0,1

0,2

0,3

0,4

0,5

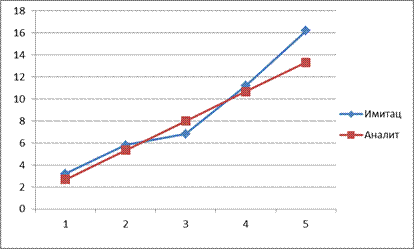

Имитац

3,2

5,8

6,8

11,2

16,2

Аналит

2,666667

5,333333

8

10,66667

13,33333

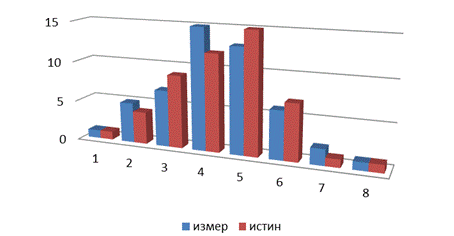

измер

1

5

7

15

13

6

2

1

истин

1

4

9

12

15

7

1

1

3. Вывод

3.1. Изучила моделирование процессов сортировки соединений.

3.2. Приобрела навыки использования методов имитационного моделирования при проектировании и исследовании автоматизированных технологических процессов.
