Название: Программирование цифрового фильтра
Вид работы: курсовая работа
Рубрика: Информатика
Размер файла: 39.65 Kb
Скачать файл: referat.me-130563.zip
Краткое описание работы: Задание: Выполнить программную реализацию цифрового фильтра, задаваемого импульсной хар-кой вида Фильтр - нерекурсивный. Число отсчетов – 7. Структурная схема фильтра:
Программирование цифрового фильтра
Задание:
Выполнить программную реализацию цифрового фильтра, задаваемого
импульсной хар-кой вида
Фильтр - нерекурсивный.
Число отсчетов – 7.

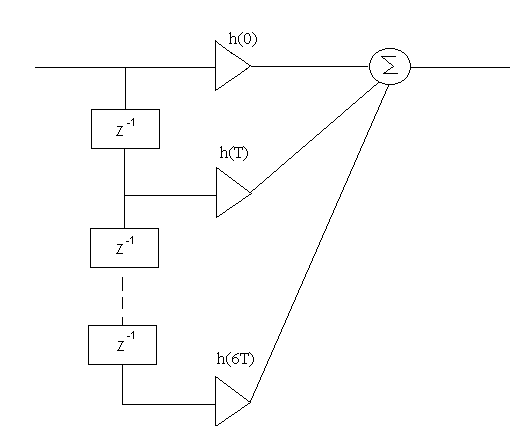

Структурная схема фильтра:
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ.
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Курсовая работа
По предмету:
Цифровые устройства и МП.
По теме:
«Программирование цифровых фильтров»
Выполнил студент группы ……
………..
1999г.
Промежуточные вычисления.
Значение А0 выберем таким образом, чтобы коэффициенты были меньше единицы,но не были меньше 1/256. Это связано с тем, что коэффициенты представлены в виде дробных чисел длинны 8 бит.
A0=0.9

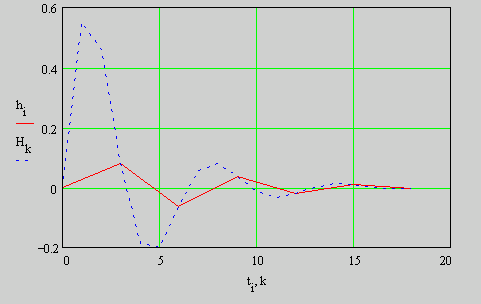

Произведя вычисления, получим импульсную хар-ку вида:
Отсчет {hi} | Значение имп-ой хар-ки (DEC) | Значение имп-ой хар-ки (BIN) | Значение имп-ой хар-ки (HEX) |
0 | 0 | 00000000 | 00 |
3 | 0,080204 | 00010100 | 14 |
6 | -0,063631 | 10010000 | 90 |
9 | 0,037225 | 00001001 | 09 |
12 | -0,019015 | 10000100 | 84 |
15 | 0,008933 | 00000010 | 02 |
18 | -0,003944 | 10000001 | 81 |
