Проектирование в среде VBA

Министерство науки и образования Украины

Харьковский национальный экономический университет

Кафедра информатики и компьютерных технологий

Индивидуальное научно-исследовательское задание

По курсу: «Экономическая информатика»

На тему: «Проектирование в среде VBA»

Руководитель: Выполнила:

Давыдов Д.Д. студентка 1 курса 8 группы

факультета ФЭФ

Бондаренко В.К.

Харьков, 2007

Тема: Проектирование приложения в интегрированной среде редактора VBA для решения задачи - определение суммы возврата кредита с уплатой процентов банку по истечении определенного срока.

Цель: выработать умения и навыки работы с компонентами интегрированной среды VBA при разработке приложений для решения задач по банковскому делу.

Постановка задачи

Составить программу, реализующего вычислительный процесс по определению суммы возврата кредита с уплатой процентов банку по истечению срока действия кредитного договора (в рассматриваемом примере принимается срок кредитования, равным 124 месяцам). Предусматривается выплата по процентам в конце действия кредитного договора.

Математическая модель

Ежемесячная процентная ставка, исходя из общей суммы процентов, которую рассчитывает получить банк по данному кредиту, рассчитывается по формуле:

P % = P / 100 / 12

где P% – месячная процентная ставка

Р – годовая процентная ставка

Сумма средств, подлежащая возврату банку по истечению срока действия кредитного договора, увеличится на сумму начисленных процентов за пользование кредита:

S 1% = K 1 * P % – за первый месяц

За последующие месяцы сумма начисленных процентов рассчитывается с помощью цикла по формуле

S %2= Σ ( S %2 + ( K 1 – K 1/ N * ( i - 1)) * Р%)

Общая сумма начисленных процентов:

S% = S%1 + S%2

где S%1 - сумма начисленных процентов за пользование кредитом за первый месяц;

S%2 – сумма начисленных процентов за пользование кредитом за последующие месяцы

K1 – сумма кредита

N – срок кредита

P% – месячная процентная ставка

i – целое число меняется от 2 до N

По истечению срока действия кредитного договора (124 месяца для рассматриваемого примера) сумма средств, подлежащая возврату клиентом банка, с начисленной суммой процентов определяется по формуле:

K 2 = K 1 + S % ,

где К 2 - сумма средств, подлежащая возврату банку по истечении срока.

Используя математическую модель, требуется разработать алгоритм решения задачи, в котором необходимо предусмотреть четыре этапа обработки данных:

1. Ввод исходных данных для решения задачи - сумма полученного кредита и годовая процентная ставка за пользование кредитом;

2. Вычисление суммы начисленных процентов за пользование кредитом;

3. Расчет суммы средств, которая возвращается клиентом банку;

4. Вывод результатов вычислений.

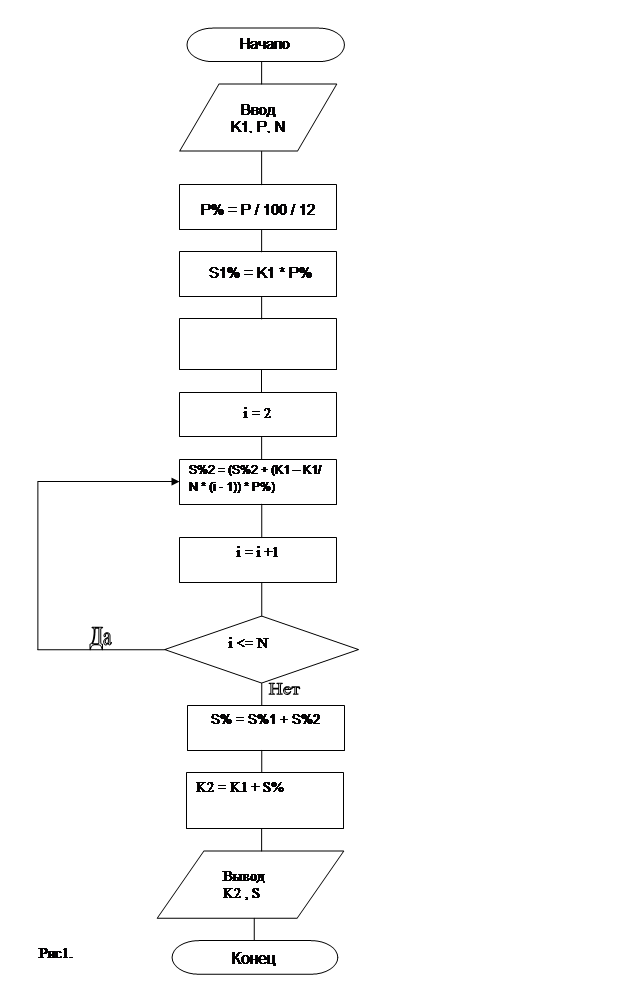

Алгоритм решения задачи

В соответствии с приведенной выше математической моделью необходимо разработать алгоритм решения задачи. Пример разработанного алгоритма представлен на рис. 1.

Структура данных

В разрабатываемом приложении используются различные элементы управления, состав которых и их основные свойства представлены в таблице 1.

Таблица. Основные свойства элементов управления

Имя элемента управления	Name	Caption	Text	Назначение
Label	lblКредитор	Кредитор: (введите наименование банка)	Отсутствует	Текст свойства Caption выводится на форме
Label	lblЗаемщик	Заемщик (введите Ф. И. О.)	Отсутствует	Текст свойства Caption выводится на форме
Label	lblКредит	Сумма кредита	Отсутствует	Текст свойства Caption выводится на форме
Label	lblСрокКредита	Срок кредита	Отсутствует	Текст свойства Caption выводится на форме
Label	lblСтавка	Процентная ставка	Отсутствует	Текст свойства Caption выводится на форме
Label	lblСуммаПлатежей	Сумма платежей по процентам	Отсутствует	Текст свойства Caption выводится на форме
Label	lblВозврат	Сумма возврата кредита с уплатой процентов	Отсутствует	Текст свойства Caption выводится на форме
Label	lblДата1	Дата выдачи кредита	Отсутствует	Текст свойства Caption выводится на форме
Label	lblДата2	Дата возврата кредита	Отсутствует	Текст свойства Caption выводится на форме
TextBox	txtКредитор	Отсутствует	Пусто	Используется для ввода наименования банка
TextBox	txtЗаемщик	Отсутствует	Пусто	Используется для ввода Ф. И. О. клиента
TextBox	txtКредит	Отсутствует	Пусто	Используется для ввода исходных данных (сумма кредита)
TextBox	txtСрокКредита	Отсутствует	Пусто	Используется для ввода исходных данных (срок кредита)
TextBox	txtСтавка	Отсутствует	Пусто	Используется для ввода исходных данных (процентная ставка)
TextBox	txtСуммаПлатежей	Отсутствует	Пусто	Используется для вывода суммы платежей по процентам
TextBox	txtВозврат	Отсутствует	Пусто	Используется для вывода суммы возврата кредита с уплатой процентов
TextBox	txtДата1	Отсутствует	Пусто	Используется для вывода даты выдачи кредита (вычисляется на момент выполнения программы)
TextBox	txtДата2	Отсутствует	Пусто	Используется для вывода даты возврата кредита
CommandButton	cmdПечать	Печать формы	Отсутствует	Печать формы с результатами вычислений
CommandButton	cmdВычислить	Вычислить	Отсутствует	Вычисляется результат
CommandButton	cmdВыход	Выход	Отсутствует	Завершается работа приложения

Элементы управления Label используются для вывода текстовой информации на форме, позволяющей пользователю сориентироваться, как происходит в программе процесс ввода данных и где размещены результаты вычислений. Текст, введенный в свойстве Caption элемента управления Label , выводится на форме и в процессе выполнения программы не может быть изменен.

Данные Сумма кредита, Срок кредита, Процентная ставка являются исходными и вводятся с клавиатуры в текстовые поля txtКредит, txtСрокКердита и txtСтавка . Поэтому для соответствующих элементов управления TextBox в свойстве Name указаны префиксы txt . Результаты вычислений Сумма возврата кредита с уплатой процентов, Сумма платежей по процентам выводятся в форме также в текстовое поле – txtВозврат , txtСуммаПлатежей.

В коде программы при выполнении вычислений используются 10 переменных:

curSumKredit

intSrok

sngProcent

curSumPlat

curSumPlatVsego

curSumVozvrat

curPlatZa 1 mes

dtmData 1

dtmData2

i

В таблице 2 представлены имена переменных, которые используются в коде программы, и их назначение при обработке банковской информации при кредитовании.

Таблица 2

Структура данных

Реквизит	Имя	Тип переменной	Назначение
Платежи за месяц	curSumKredit	Currency	Сумма предоставляемого банком кредита
Процентная ставка	sngProcent	Single	Месячная процентная ставка
Платеж по процентам	curSumPlatVsego	Currency	Общая сумма начисленных процентов
Платеж по процентам	curSumPlat	Currency	Сумма платежей по процентам за последующие месяцы
Платежи по процентам	curPlatZa1mes	Currency	Платежи по процентам за первый месяц
Сумма возврата кредита	curSumVozvrat	Currency	Сумма средств, возвращаемая клиентом
Срок кредита	intSrok	Integer	Количество месяцев , на которые выдан кредит
Дата выдачи кредита	dtmData1	Date	Дата выдачи кредита
Дата возврата кредита	dtmData2	Date	Дата возврата кредита
Счетчик	i	integer	Переменная цикла

Интерфейс с пользователем

Задача решается с помощью формы, структура которой представлена на рис. 2. Проект формы и внешний ее вид после выполнения программы представлены на рис. 3.

Сумма возврата кредита с уплатой процентов, грн.

Сумма платежей по процентам, грн.

Дата возврата кредита

Дата выдачи кредита

6

Рис. 2. Расположение объектов на форме

Объекты - Кредитор, Заёмщик, Сумма кредита, Срок кредита, Процентная ставка, Сумма возврата кредита с уплатой процентов, Сумма платежей по процентам, Дата выдачи кредита, Дата возврата кредита размещаются на форме с помощью элемента управления Label и имеют префикс lbl .

в эти два поля (txt Кредитор и txt Заемщик соответственно) вводится текстовая информация с клавиатуры

^{— txtКредит}

^{—txtСрокКредита}

^{—txtСтавка}

^{— txtДата1}

^{— txtДата2}

^{— txtСуммаПлатежей}

^{— txtВозврат}

^{—cmdПечать}

^{—cmdВычислить}

^{—cmdВыход}

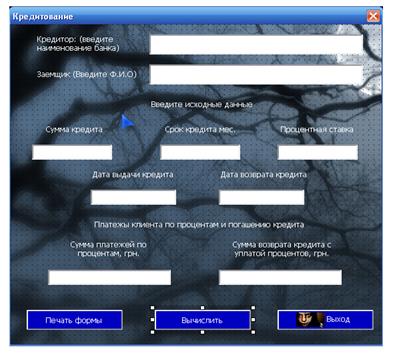

Проект формы

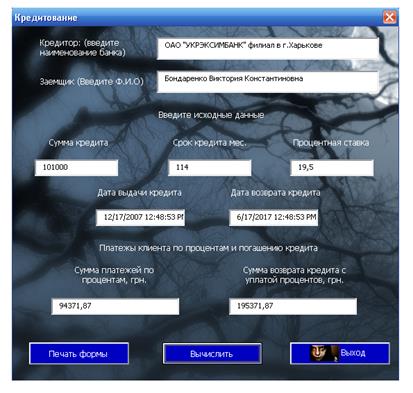

Графический образ формы после выполнения приложения

Рис.3. Проект формы и внешний ее вид после выполнения программы

Код программы

Код программы, который обеспечивает выполнение указанного выше проекта, представлен на рис. 4.

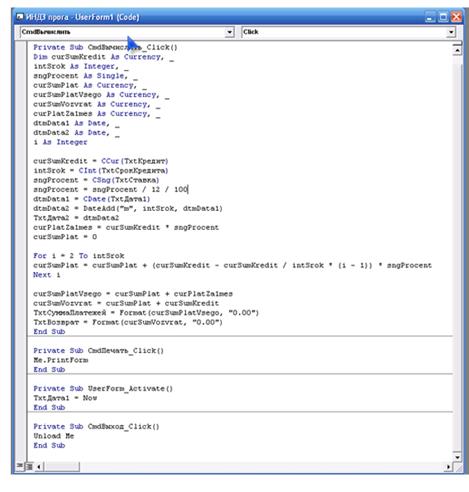

Рис.4. Окно кода с процедурами обработки событий

Расчет суммы средств, подлежащей возврату банку, выполняется по щелчку на кнопке Вычислить определяется начисляемая за пользование кредитом сумма по процентам, которая суммируется с величиной кредита, полученной клиентом банка по кредитному договору.

В текстовые поля txtДата1 (Дата выдачи кредита) и txtДата2 (Дата возврата кредита) информация вводится с помощью функции дат: Now и Date add соответственно.

Дата выдачи кредита - это текущая дата и время, полученная с помощью функции Now. Допускается, что оформление кредитного договора и выдача клиенту кредита осуществляется в тот день, когда данная программа запускается на выполнение.

Дата возврата кредита определяется с помощью функции DateAdd , которая добавляет к заданной дате (дате выдачи кредита) количество временных интервалов. В рассматриваемом примере предусматривается выдача кредита на год с выплатой суммы по процентам в конце действия кредитного договора. Срок действия кредитного договора вводится в коде программы с помощью константы, значение которой и добавляется функцией DateAdd к дате выдачи кредита.

Результаты работы программы выдаются на печать с помощью команды PrintForm, которая выводит на принтер графический образ окна формы.

Завершение работы программы осуществляется с помощью командной кнопки Выход .

На рис. 4 представлены процедуры, которые выполняют указанные выше действия.

Проектирование приложения

1. Если не открыто приложение Microsoft Excel , то откройте его командой Пуск — Программы — Microsoft Office — Microsoft Word или другим способом.

2. Выполните команду Сервис — Макрос — Безопасность и установите следующие параметры безопасности:

2.1. Во вкладке Безопасность выберите переключатель Средняя .

2.2. Во вкладке Надежные изделия установите флажок Доверять доступ к Visual Basic Project ( для версии 2003 и выше).

3. Закройте окно приложения Microsoft Word , повторите п. 1 и проверьте, сохранились ли параметры безопасности, которые были установлены в п. 2.

4. Находясь в среде Word или другого приложения из Microsoft Office (Excel или др.) откройте окно интегрированной среды разработки приложений редактора Visual Basic командой Сервис — Макрос — Редактор Visual Basic или нажатием комбинации клавиш <Alt>+<F11>.

5. На панели инструментов щелкните кнопку Insert UserForm - . Появляется окно с формой UserForm1 .

6. Задайте имя и заголовок формы. Для этого перейдите в окно свойств Properties и введите значения следующих свойств:

Name: F rmКредит

Caption: Кредитование

Примечание. В свойстве Caption студент указывает название работы.

7. Поместите на форму надписи Кредитор: (введите наименование банка), Заёмщик (введите Ф. И. О.), Сумма кредита, Срок кредита, Процентная ставка, Сумма платежей по процентам, Сумма возврата кредита с уплатой процентов, Дата выдачи кредита, Дата возврата кредита в соответствующие поля (см. рис. 3).

· Выберите на панели элементов управления элемент Label , а затем щелкните на форме в том месте, где будет начинаться надпись, и выделите область для надписи.

· Выделите на форме элемент Label1 щелчком левой кнопкой мыши, а затем в свойстве Name окна Properties введите текст lblКредитор, а в свойстве Caption , укажите «Кредитор: (введите наименование банка)» .

· Справа от созданной надписи (см. рис. 2 и 3), поместите текстовое поле (TextBox ). Выберите на панели элементов управления элемент TextBox , а затем щелкните на форме и выделите область для нового объекта. Выделите на форме элемент TextBox1 , а затем в окне Properties введите значение свойства: Name - txtКредит .

8. Аналогично создайте поля для размещения на форме надписей Заемщик (введите Ф. И. О.) , Сумма кредита, Срок кредита, Процентная ставка, Сумма платежей по процентам, Сумма возврата кредита с уплатой процентов, Дата выдачи кредита, Дата возврата кредита и соответствующие им текстовые поля (имена полей см. в табл. 1).

9. Создайте командную кнопку Печать формы .

· Выберите на панели элементов управления элемент CommandButton , а затем щелкните на форме в том месте, где будет начинаться кнопка – слева внизу формы, и удерживая нажатой левую кнопку мыши выделите для нее область (см. рис. 3).

· Перейдите в окно Properties и введите значения следующих свойств:

Caption : Печать формы

Name : cmdПечать

10.Аналогично создайте командную кнопки Выход и Вычислить (в Caption укажите Выход , а в Name – cmdВыход ), (в Caption укажите Вычислить , а в Name – cmdВычислить ). Размещение кнопки на форме см. на рис. 2 и 3.

11.Вызовите окно Code (кода) командой View – Code . Указанное окно может быть вызвано и другими способами, например с помощью контекстного меню.

12.Создайте код процедуры, которая обрабатывает событие щелчок на кнопке «cmd Вычислить» .

· Дважды щелкните на кнопке «cmd Вычислить» . В результате открывается окно кода с заголовком и концом процедуры. В тело процедуры введите оператор Dim для явного объявления семи переменных (См. табл. 2 и рис. 4).

Переменным curSumKredit и intSrok необходимо присвоить значения текстовых полей, которые были введены в форме. Для этих целей введите в тело процедуры два оператора

curSumKredit = CCur ( Txt Кредит)

intSrok = CInt ( Txt СрокКредита)

Для выполнения вычислений в тело процедуры введите следующие операторы

sngProcent = CSng(Txt Ставка ) / intSrok / 100

curPlatZa1mes = curSumKredit * sngProcent

В первом операторе определяется процентная ставка за один месяц, во втором вычисляется сумма, начисленная банком по процентам за первый месяц

curSumPlat = 0

Далее в переменную для подсчета начислений по процентам за последующие месяцы засылается 0 для начала выполнения цикла.

For i = 2 To intSrok

curSumPlat = curSumPlat + (curSumKredit - curSumKredit / intSrok * (i - 1)) * sngProcent

Next i

Далее происходит выполнение цикла.

curSumPlatVsego = curSumPlat + curPlatZa1mes

curSumVozvrat = curSumPlat + curSumKredit

Следующие два оператора вычисляют сумму выплат по процентам и общие выплаты клиента по кредиту.

· Следующий оператор обеспечивают вывод полученного результата в текстовое поле формы

TxtСуммаПлатежей = Format(curSumPlatVsego, "0.00")

TxtВозврат = Format(curSumVozvrat, "0.00")

Для вычисления даты возврата кредита также в тело процедуры введите оператор:

dtmData2 = DateAdd("m", intSrok, dtmData1)

Примечание. Возврат кредита осуществляется через год после заключения кредитного договора.

13.Создайте код процедуры, которая обрабатывает засылание в поле TxtДата1 текущую дату при активации формы. Дважды щелкните на форме TxtДата1 . поменяйте название процедуры в верхнем правом окне на Activate . В тело процедуры введите оператор

TxtДата1 = Now

Примечание. Дата выдачи кредита вычисляется на момент выполнения программы.

14.Создайте код процедуры, которая обрабатывает событие «Щелчок на командной кнопке Печать формы»

Дважды щелкните на кнопке Печать формы . В тело процедуры введите оператор, который выведет на печать графический образ окна формы с полученными результатами:

Me.PrintForm

15.Создайте код процедуры, которая обрабатывает событие «Щелчок на командной кнопке Выход» .

Дважды щелкните на кнопке Выход . В тело процедуры введите операторы, которые закроют форму.

Unload Me

Set Frm Кредит = Nothing

16.Сохраните документ Word вместе с программой в своей папке (имя файла, например, может быть – Кредитование).

17.Запустите программу на выполнение и проверьте ее работу с несколькими комплектами исходных данных.

18.Завершите работу в приложении Microsoft Excel . Закройте окно Excel .

19.Двойным щелчком на имени только что созданного файла откройте его. При открытии ответьте на запрос - отключать ли макросы, нажав кнопку Не отключать макросы, а затем перейдите в окно интегрированной среды разработки приложений редактора Visual Basic и убедитесь, что в нем имеется форма UserForm и у вас имеется возможность снова запустить созданную вами программу Visual Basic .

Литература

1. С Браун Visual Basic 6.0. Учебный курс. - СПб: Питер, 2005.

2. Верб Дж. Программирование в Excel 2003:тетрадь разработчика. Пер. с англ. – М.: КУДИЦ-ОБРАЗ, 2006 – 304 с.

3. Гарнаев А.Ю. Excel, VBA, Internet в экономике и финансах. – СПб. БХВ-Петербург, 2001. – 816 с.

4. Джексон, Мзри, Стонтон, Майк. Финансовое моделирование в ЕхсеІ и VBA: углубленный курс.: Пер. с англ. – М.: Издательский дом "Вильямс", 2006. – 352 с.

5. Додж М., Стинсон К. Ефективна робота з Microsoft Excel 2003. – Спб: Питер, 2005. – 1056 с.

6. Долженков В. А., Колесников Ю. В.Самоучитель Microsoft Excel 2003. – СПб.: БХВ-Петербург, 2005. – 432 с.

7. Лабораторний практикум по информатике и компьютерным технологиям. /Под ред. проф. А.И. Пушкаря. - X.: Издат. Дом "ИНЖЗК", 2004. - 468 с.

8. Олійник А.В., Шацька В.М. Інформаційні системи і технології у фінансових установах: Навчальний посібник. – Львів: "Новий Світ-2000", 2006. – 436 с.

9. Современные компьютерные технологии. /Под ред. проф. А.И. Пушкаря. - X.: Издат. дом "ИНЖЗК", 2004. – 464 с.

10. Райтингер М., Муч Г. Visual Basic 6.0: Пер. с нем. – К.: Издательская группа BHV, 1999, - 720 с.

11. Основи алгоритмізації та програмування/ Федько В. В., Плоткін В. І. – Харків: Веста: Видавництво «Ранок», 2003. – 192 с.

12. Федько В.В. Лабораторный практикум по VBA. Электронный учебник. Фонды ХНЭУ, 2006 – 568 кб.
