Экспериментальные исследования электромагнитной индукции 28

Нижегородский Государственный Технический Университет.

Лабораторная работа по физике №2-28.

Экспериментальные исследования электромагнитной индукции.

Выполнил студент

Группы 99 – ЭТУ

Наумов Антон Николаевич

Проверил:

Н. Новгород 2000г.

Цель работы: экспериментальное исследование зависимости ЭДС индукции от ориентации контура в магнитном поле, измерение взаимной индуктивности двух индуктивно связанных катушек, индуктивности одной из них, исследование зависимости поля от времени в RL -цепи при переходных процессах.

Теоретическая часть.

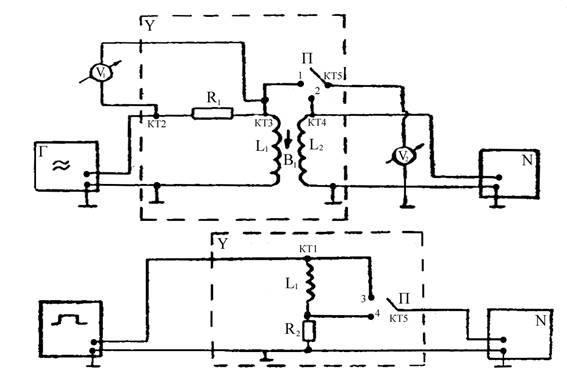

Схема экспериментальной установки.

Опыт 1. Исследование электромагнитной индукции, взаимоиндукции, самоиндукции.

f=200 Гц, U=8 В - на генераторе, Uv 1 = 8 В - эффективное.

a(угол между катушками)=0°.

Снимаем значения с L1 и L2 :

U (L1 )=0,19 В, U (L2 )=0,04 В, на осциллографе получаем:

Развертка 2 мс/см.

Um =

Гц.

Опыт 2. Исследование зависимости ЭДС индукции (взаимоиндукции) от частоты (скорости) изменения магнитного поля.

FÎ[200, 2000] Гц; Df=200 Гц; Uэффект =8 В.

;

f, Гц 200 400 600 800 1000 1200 1400 1600 1800 2000
e 2 ,B 0,04 0,10 0,15 0,20 0,27 0,32 0,37 0,43 0,49 0,54

m21 (f=400 Гц)= ;

Расчет погрешности:

1.

2.

3.

Опыт 3. Исследование зависимости ЭДС индукции от ориентации контура в магнитном поле.

f=2000 Гц; a[0°;180°]; Da = 15°;

a , ° 0 15 30 45 60 75 90 105 120 135 150 165 180
e 2(ЭФ), В 0,55 0,51 0,43 0,33 0,23 0,08 0 0,08 0,20 0,30 0,42 0,50 0,55
e 2(ТЕОР), В 0,49 0,47 0,42 0,35 0,24 0,12 0 -0,12 -0,24 -0,35 -0,42 -0,47 -0,49

Опыт 4. Исследование зависимости ЭДС самоиндукции от частоты синусоидального сигнала.

f[500;2000] Гц; Df=250 Гц, R1 =16000 Ом.

f ,Гц 500 750 1000 1250 1500 1750 2000
e 1ЭФ ,В 0,50 0,74 0,99 1,22 1,49 1,73 1,98
XL , Ом 707,34 1046,86 1400,53 1725,91 2107,87 2447,39 2801,06

Расчет погрешностей:

Опыт 5. Исследование переходных процессов в LR - цепи.

tU =1 мс, f=100 Гц, U0 =3 B.

Вывод: Экспериментально исследовали зависимость ЭДС индукции от ориентации контура в магнитном поле, измерили взаимную индуктивность двух индуктивно связанных катушек и нашли индуктивность одной из них. Исследовали зависимость тока от времени в LR -цепи при переходных процессах.
