Трёхфазная цепь при соединении электроприемников треугольником
ТРЁХФАЗНАЯ ЦЕПЬ ПРИ СОЕДИНЕНИИ ЭЛЕКТРОПРИЁМНИКОВ ТРЕУГОЛЬНИКОМ
Цель работы:1) Выявить особенности трёхфазных систем при соединении фаз треугольником.
2) По опытным данным построить векторные диаграммы при симметричной и несимметричной нагрузке фаз.
Ход работы:
1. Собрали схему в треугольник с симметричной нагрузкой во всех трёх фазах.

РА1 - комбинированный прибор 43101
РV1 - комбинированный прибор Ц4342
R1 - резистор 680 Ом(470 Ом)
R2 - резистор 680 Ом(680 Ом)
R3 - резистор 680 Ом(1кОм)
2. Подключил схему к элементам трёхфазного генератора
3. Измерили линейные и фазные токи и напряжения IA,IB,IC -линейные токи
Iл= IФ;
IФ;
IAB,IBC,ICA -фазные токи; UA=(UAB); UB=(UBC); UC=(UCA) (UФ=Uл) - фазные и линейные напряжения
4. Проверил соотношения между линейными и фазными напряжениями, между линейными и фазными токами.
5. Рассчитал активную мощность трёхфазного приёмника
P=3UФIФ= UлIл
UлIл
(cos  т.к.
т.к.  =0 для активной нагрузке в фазах)
=0 для активной нагрузке в фазах)

6 Данные расчётов и измерений свёл в таблицу
7. Изменил нагрузку в фазах так, что во всех трёх фазах стала разная нагрузка (несимметричная)
8. Измерил линейные и фазные токи и напряжения: IA,IB,IC-линейные токи при несимметричной нагрузке; IAB,IBC,ICA-фазные токи; UA, UB,UC-фазные напряжения; UAB; UBC;UCA-линейные напряжения
9 Проверил соотношения между линейными и фазными напряжениями и токами
10 Рассчитал активную мощность трёхфазного приёмника при несимметричной нагрузке
P=PA+PB+PC
PA=UA IA (cos  т.к. активная нагрузка)
т.к. активная нагрузка)
PB=UB IB (cos  )
)
PC=UC IC ( т.к.cos
т.к.cos )
)
РА=8,3 ·26,6=220,8 (Вт)
РВ=8,3 ·18,3=151,9 (Вт)
РС=8,3 ·23,5=195,1 (Вт)
Р=220,8+151,9+195,1=567,75 (Вт)
11 Данные расчётов и измерений свёл в таблицу
| При симметричной нагрузке | |||||||||
| IA | IB | IC | IAB | IBC | ICA | UA | UB | UC | P |
| 21,6 | 21,6 | 4,6 | 12,5 | 12,5 | 12,5 | 8,5 | 8,5 | 8,5 | 318,75 |

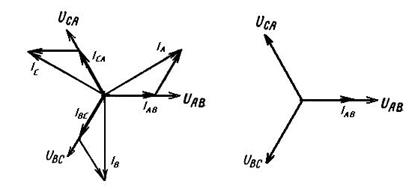

12. Построил векторные диаграммы при симметричной и несимметричной нагрузки по опытным данным

| При несимметричной нагрузке | ||||||||||||
| IA | IB | IC | IAB | IBC | ICA | UA | UB | UC | РА | PB | PC | P |
| 26,6 | 18,3 | 23,5 | 12,5 | 8,3 | 18,1 | 8,3 | 8,3 | 8,3 | 220,8 | 151,9 | 195,1 | 567,75 |
Вывод: Выявил особенности трёхфазных систем при соединении фаз треугольником. По опытным данным построил векторные диаграммы при симметричной и несимметричной нагрузке фаз.
