Название: Резонансные явления в простейших электрических цепях
Вид работы: лабораторная работа
Рубрика: Физика
Размер файла: 79.47 Kb
Скачать файл: referat.me-341869.docx
Краткое описание работы: Исследование асинхронного трехфазного двигателя с фазным ротором. Схема последовательного и параллельного соединения элементов для исследования резонанса напряжений. Резонанс напряжений, токов. Зависимость тока от емкости при резонансе напряжений.
Резонансные явления в простейших электрических цепях
Отчёт по лабораторной работе №3
«Резонансные явления в простейших электрических цепях»
Цель работы – исследовать асинхронного трёхфазного двигателя с фазным ротором.
Измерительные электроприборы: амперметр, вольтметр, ваттметр.
Паспортные данные:
Vk
, Vc
:
Э
378
~
0–250
В
A (K-50):
~
0–100
А
W (K-50):
0–150
Вт
V (K-50):
0–150
В
Ak
, Ac:
АТР
U – 127/220В
I – 24/40 А
Vрег – 0…250В
Схема
Рис. 1. Схема последовательного соединения элементов для исследования резонанса напряжений
Рис. 2. Схема параллельного соединения элементов для исследования резонанса токов
Таблица 1. Резонанс напряжений
Операция | Измерено | Вычислено | ||||||||
Приборы | - | Комплекс-50 | Vk | Vc | - | - | - | |||
V | A | W | ||||||||
Параметры | C | U | I | P | Uk | Uc | z | R | φ | |
Единицы измерения | мкФ | B | A | Bт | В | В | Ом | Ом | град | |
Резонанс Напряжений | ||||||||||
С0 | 1 | 10 | 79 | 0,71 | 53 | 220 | 220 | 111,2676056 | 105,137869 | 19,1 |
C> С0 | 2 | 11 | 77 | 0,7 | 53 | 230 | 200 | 110 | 108,163265 | 10,49 |
3 | 15 | 78 | 0,55 | 33 | 180 | 120 | 141,8181818 | 109,090909 | 39,72 | |
4 | 31 | 79 | 0,34 | 12 | 110 | 30 | 232,3529412 | 103,806228 | 63,46 | |
C< С0 | 5 | 6 | 78 | 0,26 | 19 | 88 | 150 | 300 | 281,065088 | 20,4 |
6 | 5 | 78 | 0,19 | 5 | 61 | 130 | 410,5 | 138,50 | 70,2 | |
7 | 3 | 80 | 0,1 | 2 | 20 | 108 | 800 | 200 | 75,52 |
Таблица 2. Резонанс токов
Операция | Измерено | Вычислено | ||||||||
Приборы | - | Комплекс-50 | Ak | Ac | - | - | - | |||
V | A | W | ||||||||
Параметры | C | U | I | P | Ik | Ic | y | g | φ | |
Единицы измерения | мкФ | B | A | Bт | A | A | см | см | град | |
Резонанс тока | ||||||||||
С0 | 1 | 10 | 122 | 0,15 | 14 | 0,37 | 0,38 | 0,001229 | 0,0009406 | 40,09 |
C< С0 | 2 | 11 | 122 | 0,17 | 14 | 0,37 | 0,42 | 0,001393 | 0,0009406 | 47,54 |
3 | 15 | 122 | 0,27 | 14 | 0,37 | 0,56 | 0,002213 | 0,0009406 | 64,848 | |
4 | 27 | 122 | 0,7 | 15 | 0,37 | 0,11 | 0,005737 | 0,0010077 | 79,883 | |
C> С0 | 5 | 8 | 122 | 0,15 | 14 | 0,37 | 0,3 | 0,001229 | 0,0009406 | 40,090 |
6 | 6 | 122 | 0,21 | 14 | 0,37 | 0,17 | 0,001721 | 0,0009406 | 56,876 | |
7 | 5 | 122 | 0,26 | 14 | 0,37 | 0,11 | 0,002135 | 0,0009406 | 63,809 |

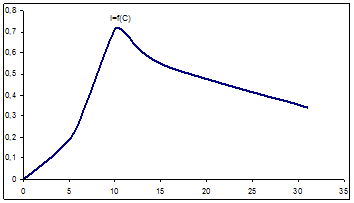

Рис. 3. График зависимости тока от емкости при резонансе напряжений

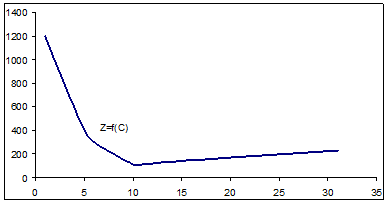

Рис. 4. График зависимости полного сопротивления от емкости при резонансе напряжений

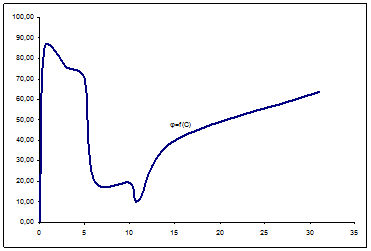

Рис. 5. График зависимости фазового угла сдвига от емкости при резонансе напряжений
асинхронный двигатель напряжение резонанс

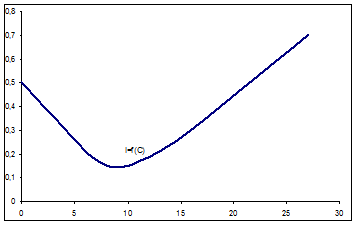

Рис. 6. График тока сдвига от емкости при резонансе напряжений

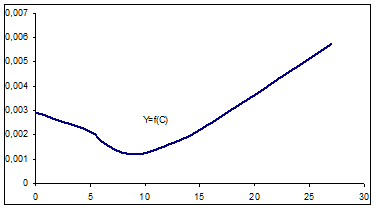

Рис. 7. График полной проводимости от емкости при резонансе токов

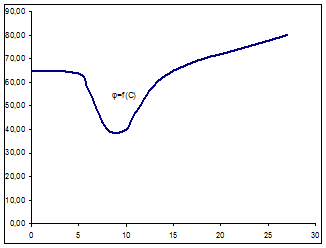

Рис. 8. График зависимости фазового угла сдвига от емкости при резонансе токов
Рис. 9. Векторная диаграмма резонанса напряжений при С>С0
Рис. 10. Векторная диаграмма резонанса напряжений при С=С0
Рис. 11. Векторная диаграмма резонанса напряжений при С<С0
Рис. 12. Векторная диаграмма резонанса напряжений при С>С0

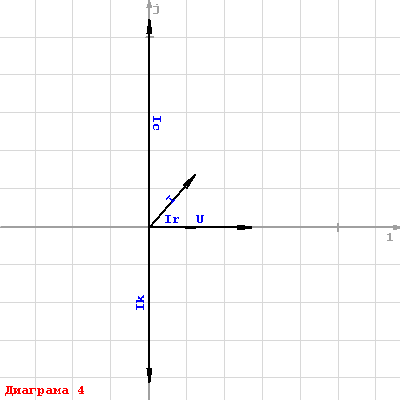

Рис. 13. Векторная диаграмма резонанса напряжений при С=С0

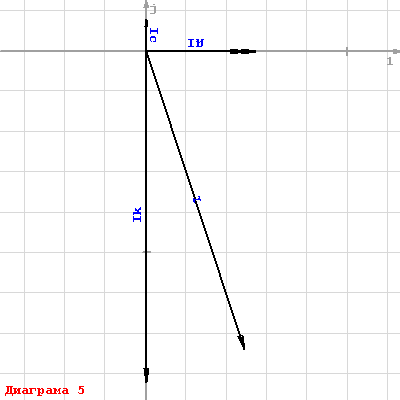

Рис. 14. Векторная диаграмма резонанса напряжений при С<С0
