Расч т электрических нагрузок объектов методом коэффициента максимума

Практическая работа №2

Тема: Расчёт электрических нагрузок объектов методом коэффициента максимума

Цель работы : Освоить методику расчета электрических нагрузок методом коэффициента максимума и выполнить задание.

Таблица 2.1.- Ведомость электрических нагрузок

№

Наименования

Мощность, кВт

Количество

1.

Пресс кривошипный

16

1

2.

Вальцы гибочные

5

5

3.

Отрезной станок

11

2

4.

Токарно-револьверный станок

16

6

5.

Механическая ножовка

2,8

1

6.

Трубоотрезной станок

2,4

2

7

Гильотинные ножницы

20

4

8.

Кран-балка

5

2

9.

Мостовой кран

6,1

2

10.

Вентилятор

4,5

4

11.

Камерная печь

75

3

12.

Камерная печь

60

2

13.

Электропечь цементации

36

3

14.

Отпускная печь

40

3

15.

Молот пневматический

26,5

3

16.

Молот ковочный

10

2

17.

Пресс эксцентриковый

10

4

18.

Молот ковочный

55

2

19.

Электропечь – ванна

20

2

20

Таль электрическая

3,3

2

21.

Вентилятор

2,5

5

22.

Сварочный трансформатор

24,5

2

23.

Машина точечной сварки

75

4

24.

Обдирочно-шлифовальный станок

2,2

6

25.

Вентилятор

1,5

9

26.

Вентилятор

4,5

6

27.

Кран – мостовой

27

2

Ход работы :

По справочным данным определили коэффициент использования и cosj.

Таблица 2.2. Ведомость электрических нагрузок с коэффициентом использования Ки и cosj.

№

Наименования

Мощность, кВт

Количество

Коэффициент использования Ки

cosj

tgj

1.

Пресс кривошипный

16

1

0,25-0,25

0,65

1,17

2.

Вальцы гибочные

5

5

0,22

0,65

1,17

3.

Отрезной станок

11

2

0,22

0,65

1,17

4.

Токарно-револьверный станок

16

6

0,22

0,65

1,17

5.

Механическая ножовка

2,8

1

0,22

0,65

1,17

6.

Трубоотрезной станок

2,4

2

0,22

0,65

1,17

7

Гильотинные ножницы

20

4

0,22

0,65

1,17

8.

Кран-балка

5

2

0,06

0,45

1,98

9.

Мостовой кран

6,1

2

0,06

0,45

1,98

10.

Вентилятор

4,5

4

0,6-0,65

0,8

0,75

11.

Камерная печь

75

3

0,55

0,95

0,33

12.

Камерная печь

60

2

0,55

0,95

0,33

13.

Электропечь цементации

36

3

0,55

0,95

0,33

14.

Отпускная печь

40

3

0,55

0,95

0,33

15.

Молот пневматический

26,5

3

0,25-0,35

0,65

1,17

16.

Молот ковочный

10

2

0,25-0,35

0,65

1,17

17.

Пресс эксцентриковый

10

4

0,22

0,65

1,17

18.

Молот ковочный

55

2

0,25-0,35

0,65

1,17

19.

Электропечь – ванна

20

2

0,55

0,95

0,33

20

Таль электрическая

3,3

2

0,6

0,45

1,98

21.

Вентилятор

2,5

5

0,6-0,65

0,8

0,75

22.

Сварочный трансформатор

24,5

2

0,2

0,4

2,29

23.

Машина точечной сварки

75

4

0,2-0,25

0,6

1,33

24.

Обдирочно-шлифовальный станок

2,2

6

0,22

0,656

1,17

25.

Вентилятор

1,5

9

0,6-0,65

0,8

0,75

26.

Вентилятор

4,5

6

0,6-0,65

0,8

0,75

27.

Кран – мостовой

27

2

0,06

0,45

1,98

Всё электрооборудование разбили на группы (силовые пункты) СП1 и СП2 и т.д. и по коэффициенту использования и cosj.

Таблица 2.3. Силовые пункты

Группа СП

Наименование

Коэффициент использования

cosj

СП1

Пресс кривошипный

0,2

0,65

Молот пневматический

0,2

0,65

Молот ковочный

0,2

0,65

Молот ковочный

0,2

0,65

Вальцы гибочные

0,2

0,65

Отрезной станок

0,2

0,65

Токарно-револьверный станок

0,22

0,45

Механическая ножовка

0,22

0,45

Трубоотрезной станок

0,22

0,8

Гильотинные ножницы

0,22

0,95

Пресс эксцентриковый

0,22

0,95

Обдирочно-шлифовальный станок

0,22

0,95

СП2

Сварочный трансформатор

0,3

0,35

СП3

Кран - балка

0,06

0,4

Мостовой кран

0,06

0,4

Кран – мостовой

0,06

0,4

Таль электрическая

0,06

0,4

СП4

Вентилятор

0,6

0,8

Вентилятор

0,6

0,8

Вентилятор

0,6

0,8

Вентилятор

0,6

0,8

СП5

Камерная печь

0,55

0,95

Электропечь цементации

0,55

0,95

Отпускная печь

0,55

0,95

Электропечь – ванна

0,55

0,95

Камерная печь

0,55

0,95

СП6

Машина точечной сварки

0,35

0,55

Все паспортные мощности привести к номинальному значению:

для кранов

для сварочных аппаратов

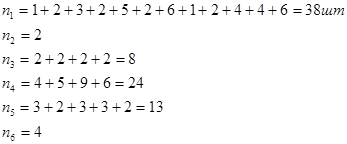

Определили общее количество потребителей в группах:

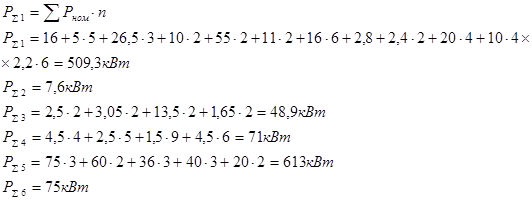

Рассчитали сумму мощностей в группах

Рассчитали модуль силовой сборки:

Рассчитали активную и реактивную мощность за смену:

Определили эффективное число ЭП.


Определили коэффициент max по табличным данным.

Для СП1 Кmax =2,6;

СП2 Кmax =2,15;

СП3 Кmax =3,2;

СП4 Кmax =1,4;

СП5 Кmax =1,5;

СП6 Кmax =2,15.

Определили максимальную расчётную мощность.

2.3.11. Определили максимальный расчётный ток.

Полученные данные занесли в таблицу 2.4.

Наименование узлов питания

nЭП

ПВ=100%

Силовой модуль m

Kи

Мощность за смену

nЭ

Кmax

Макс. расчетная мощность

Imax

КА

Рmax

Qmax

Smax

SР

Рсм , кВт

Qcv , кВт

СП1

38

55/2,2

509,3

>3

0,2

47

55

5

2,6

122

60,5

134

0,2

СП2

2

7,6

7,6

>3

0,3

2,66

6,9

2

2,15

5,71

7,59

7,82

0,01

СП3

8

13,5/1,6

48,9

>3

0,06

1,34

2,9

7

3,2

4,2

3,19

5,2

0,007

СП4

24

4,5/1,5

71

3

0,6

7,8

5,85

3

1,4

10,9

6,43

12,6

0,01

СП5

13

75/20

613

>3

0,55

127

40,6

3

1,5

190

44,6

195

0,2

СП6

4

75

75

>3

0,35

26,2

39,6

4

2,15

56,4

43,5

71,2

0,1

Итог

89

75/1,5

1324

>3

0,06

212

150

24

1,65

390

165

426

0,52

Вывод: Освоили методику расчёта электрических нагрузок методом коэффициента максимума.
