Федеральное агентство по образованию

Ухтинский государственный технический университет

Кафедра электрификации и автоматизации технологических процессов

Отчет по лабораторной работе №1

«Закон Ома»

Выполнил

ст. гр. БТП-07 Таранова Е. А.

Проверил

Минчанкова Е. А.

Ухта, 2009

Цель работы:

Изучение закона Ома, построение зависимости У(R), U(R).

Краткая теория.

1. Закон Ома

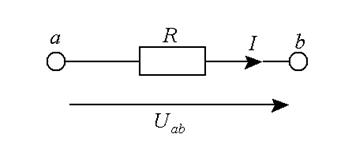

Закон Ома определяет связь между основными электрическими величинами на участке цепи постоянного тока без активных элементов (рис.1.1):

;

Рис.1.1

2. Обобщенный закон Ома

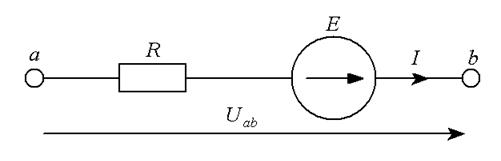

Обобщенный закон Ома определяет связь между основными электрическими величинами на участке цепи постоянного тока, содержащем резистор и идеальный источник ЭДС (рис.1.2):

;

Формула справедлива для указанных на рис.1.2 положительных направлений падения напряжения на участке цепи (U_ab ), идеального источника ЭДС (Е ) и положительного направления тока (I ).

Рис.1.2

a. Взаимные преобразования звезды и треугольника сопротивлений

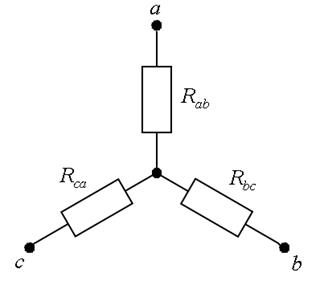

В сложных цепях встречаются соединения, которые нельзя отнести ни к последовательным, ни к параллельным. К таким соединениям относятся трехлучевая звезда и треугольник сопротивлений (рис.1.3). Их взаимное эквивалентное преобразование во многих случаях позволяет упростить схему и свести ее к схеме смешанного (параллельного и последовательного) соединения сопротивлений. При этом необходимо определенным образом пересчитать сопротивления элементов звезды или треугольника.

Рис.1.3

Формулы эквивалентного преобразования треугольника сопротивлений трехлучевую звезду:

Формулы эквивалентного преобразования трехлучевой звезды сопротивлений в треугольник:

b. Законы Кирхгофа

Режимы электрических цепей определяются первым и вторым законами Кирхгофа.

Первый закон Кирхгофа для цепи постоянного тока:

Алгебраическая сумма токов в узле равна 0.

;

Второй закон Кирхгофа для цепи постоянного тока:

Алгебраическая сумма падений напряжений на элементах контура равна алгебраической сумме ЭДС, действующих в этом же контуре.

Для составления системы уравнений на основании законов Кирхгофа необходимо:

1. Выбрать произвольно положительные направления искомых токов ветвей и обозначить их на схеме. Число токов должно быть равно числу ветвей схемы (В). Составить (Y - 1) – уравнений по первому закону Кирхгофа, где (Y) – число узлов схемы. Со знаком плюс учесть токи, втекающие в узел, а со знаком минус – вытекающие из узла.

2. Выбрать независимые контуры, число которых равно:

(НК) = (В) – (Y- 1)

Независимые контуры - контуры, отличающиеся друг от друга хотя бы одной новой ветвью.

3. Выбрать положительные направления обхода контуров (произвольно). Составить (В) - (Y - 1) уравнений по второму закону Кирхгофа для независимых контуров (НК), следуя правилу: если направление тока в ветви и направление обхода контура совпадают, напряжение на участке записать со знаком плюс. В противном случае - со знаком минус. Аналогично выбирают знак ЭДС.

4. Объединить уравнения, составленные по первому и второму законам Кирхгофа в систему алгебраических уравнений. Подставить численные значения и решить систему уравнений.

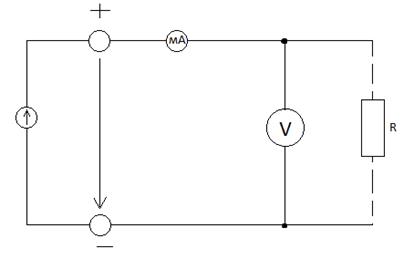

Принципиальная электрическая схема.

Ход работы.

Проводили измерения силы тока при различных значениях сопротивления и напряжения.

U, B	0	2	4	6	8	10	12
У, мА при R=100 Ом	0	20,7	41,5	62	82,8	103,5	124,2
R=150 Ом	0	12,8	25,7	38,5	51,4	64,2	77,1
R=330 Ом	0	6	11,9	17,9	23,8	29,8	35,7

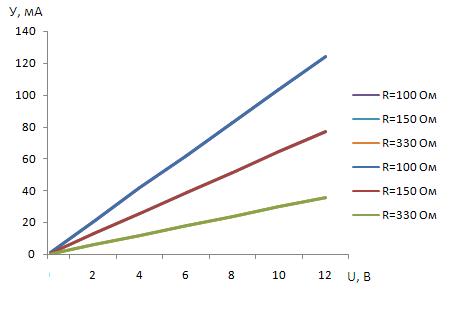

Получили зависимость У(U):

Аналогично проводили измерения силы тока при изменяющихся сопротивлении и напряжении.

R	100	150	220	330	470	680	1000
У; мА при U=12 B	124,2	77,1	55	35,8	25,6	17,7	11,9
U=8 B	82,8	51,3	36,7	23,9	17	11,8	7,9
U=4 B	41,4	25,7	18,3	11,9	8,5	5,9	3,9

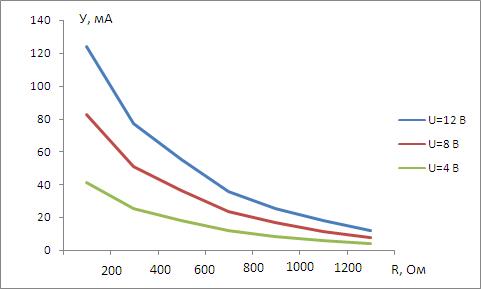

Получили зависимость У(R):

Вывод

В результате проведенных опытов получили, что сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению в цепи.

Библиографический список.

1. Электротехника. Под ред. В.Г.Герасимова. – М.: Высшая школа, 1985.

2. Борисов Ю.М., Липатов Д.Н., Зорин Ю.Н. Электротехника.- М.: Энергоатомиздат. 1985.

3. Волынский Б.А., Зейн Е.Н., Шатерников В.Е.Электротехника.- М.: Энергоатомиздат. 1987.
