Электрические машины переменного тока

Выполнили: студенты гр.9ВМ-20

Байбурин Э.

Ильин Ю.

Исламгалиев И.

Исхаков Р.

Асинхронные машины

- Асинхронная машина – это бесколлекторная машина переменного тока, у которой при работе возбуждается вращающееся магнитное поле, но ротор вращается асинхронно, т.е. с угловой скоростью, отличной от угловой скорости поля.

- Асинхронные двигатели являются самыми распространенными из всех двигателей.

- Преимущества:

- простота устройства

- большая надежность

- сравнительно низкая стоимость

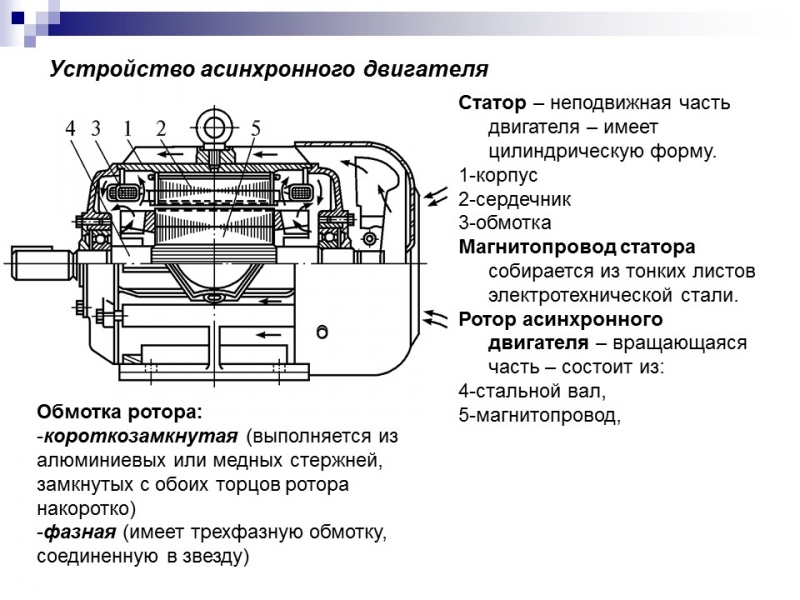

Устройство асинхронного двигателя

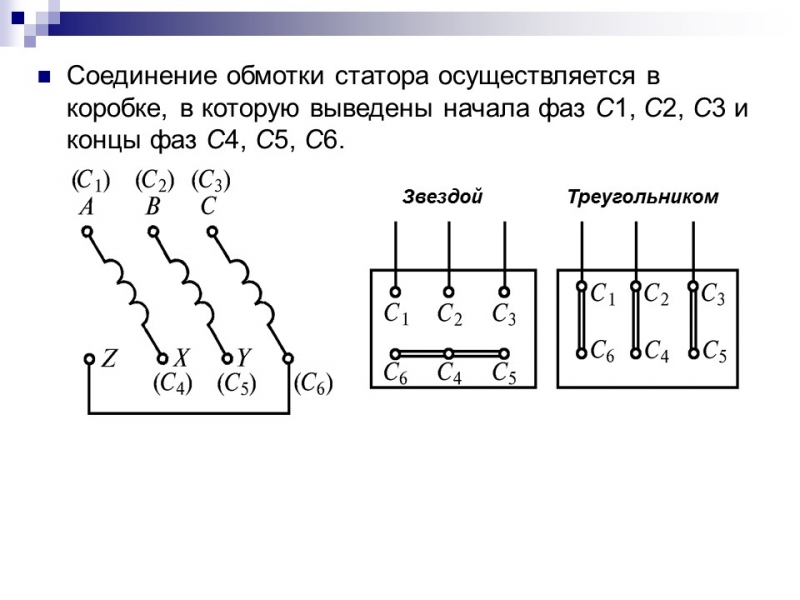

- Соединение обмотки статора осуществляется в коробке, в которую выведены начала фаз С 1, С 2, С 3 и концы фаз С 4, С 5, С 6.

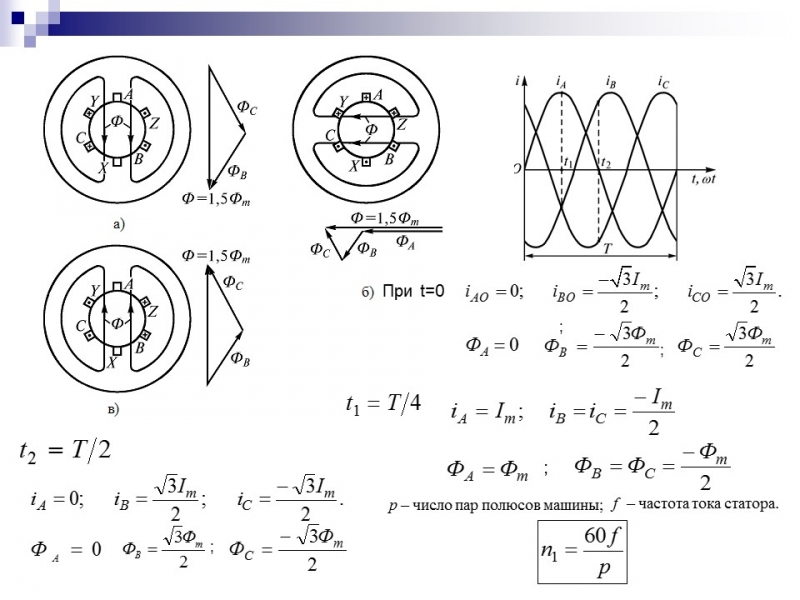

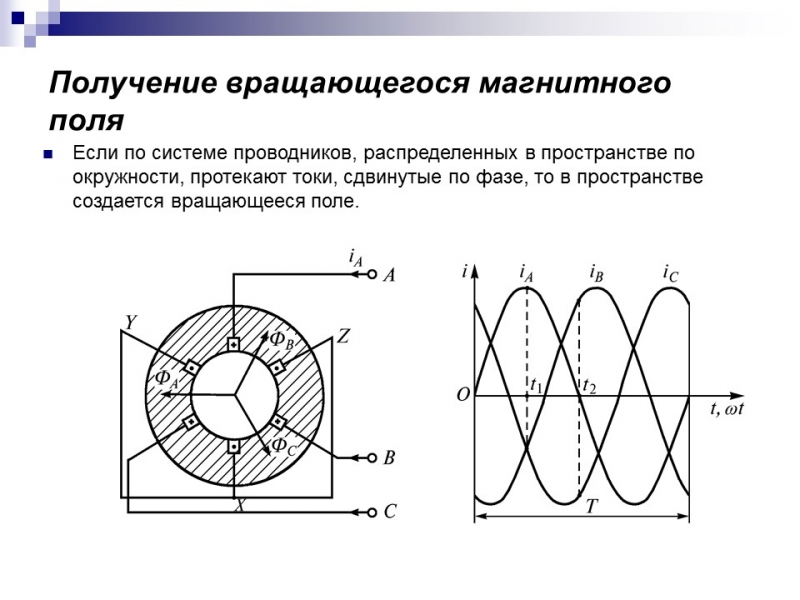

Получение вращающегося магнитного поля

- Если по системе проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе, то в пространстве создается вращающееся поле.

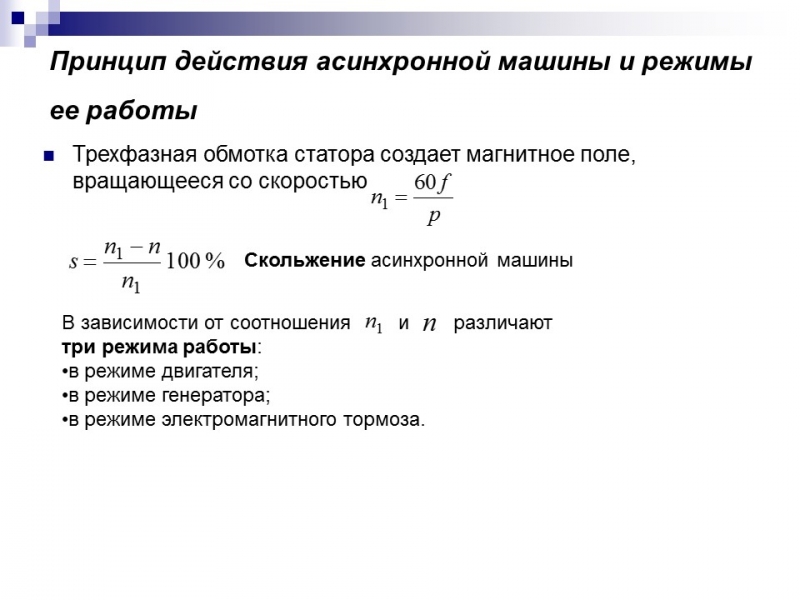

Принцип действия асинхронной машины и режимы ее работы

- Трехфазная обмотка статора создает магнитное поле, вращающееся со скоростью

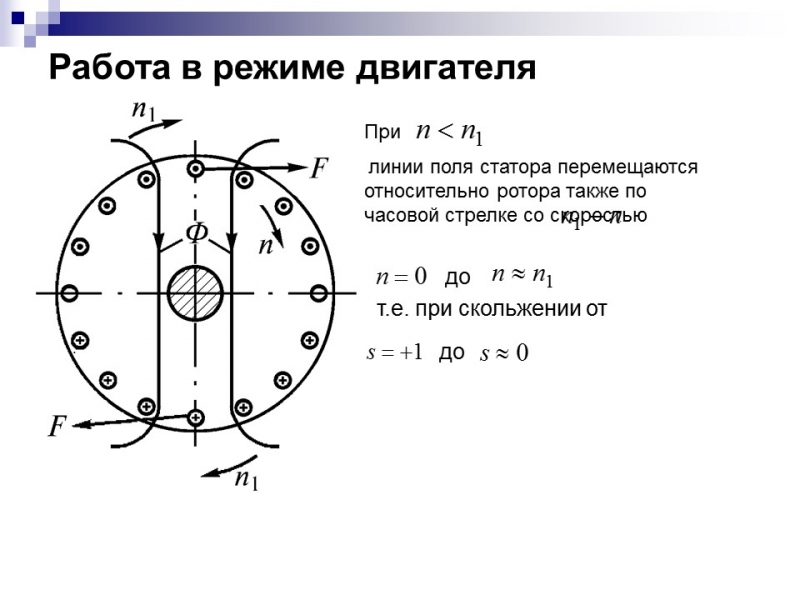

Работа в режиме двигателя

Работа в режиме генератора

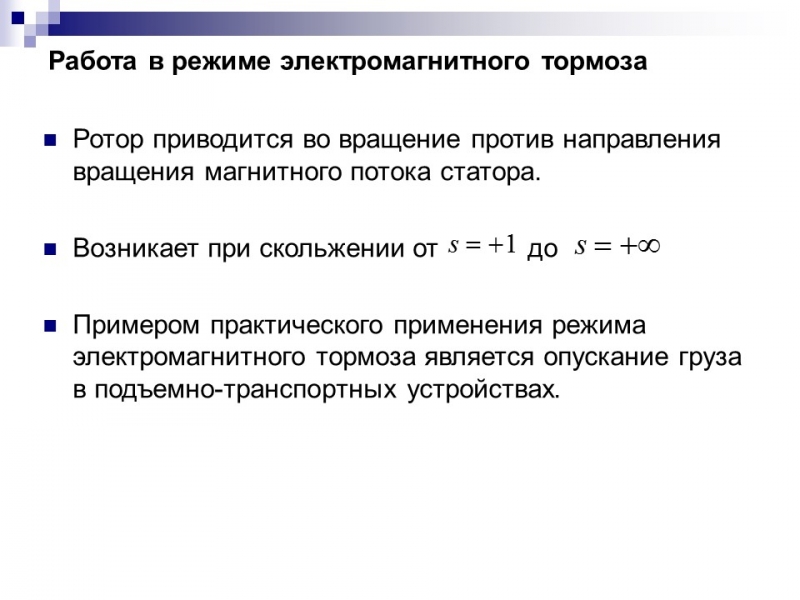

Работа в режиме электромагнитного тормоза

- Ротор приводится во вращение против направления вращения магнитного потока статора.

- Возникает при скольжении от до

- Примером практического применения режима электромагнитного тормоза является опускание груза в подъемно-транспортных устройствах.

Синхронные машины

- Синхронными машинами называют электрические машины переменного тока, у которых частота вращения ротора находится в строго постоянном соотношении с частотой тока электрической сети.

- Преимущества :

– способность вырабатывать как активную, так и реактивную мощность (с возможностью ее регулирования);

– возможность регулирования выходного напряжения;

– возможность работы как с сетью, так и в автономном режимах без применения каких-либо сложных дополнительных устройств;

– высокий КПД.

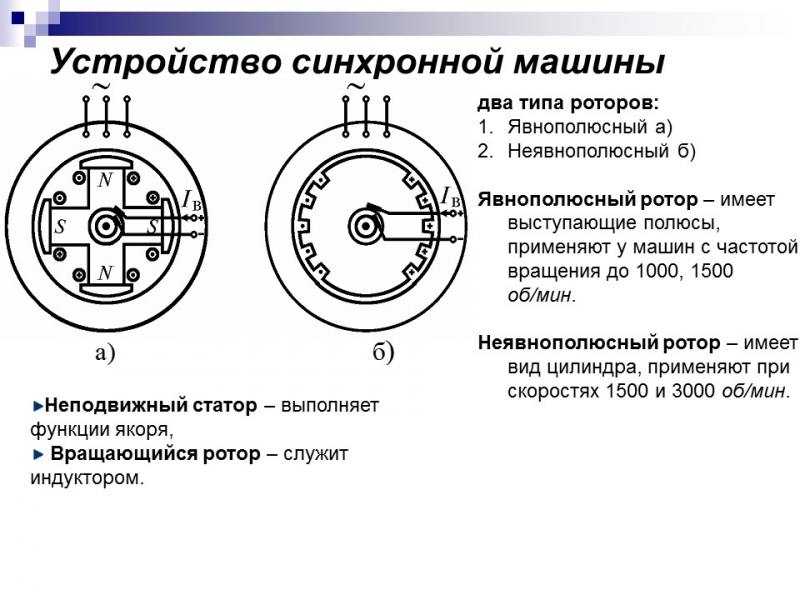

Устройство синхронной машины

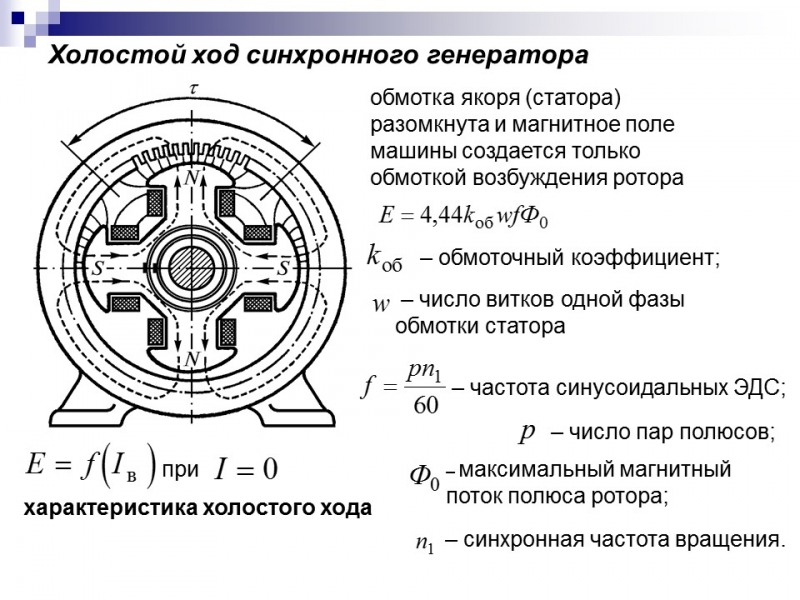

Холостой ход синхронного генератора

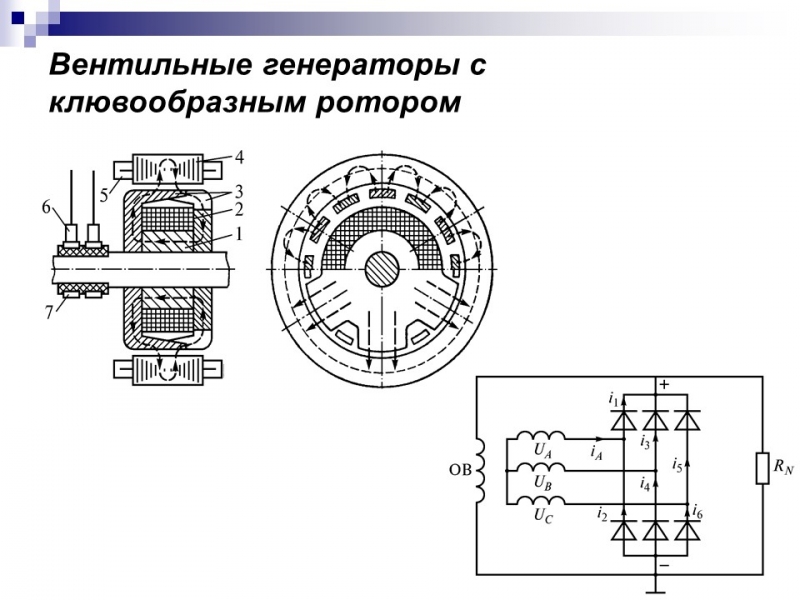

Вентильные генераторы с клювообразным ротором

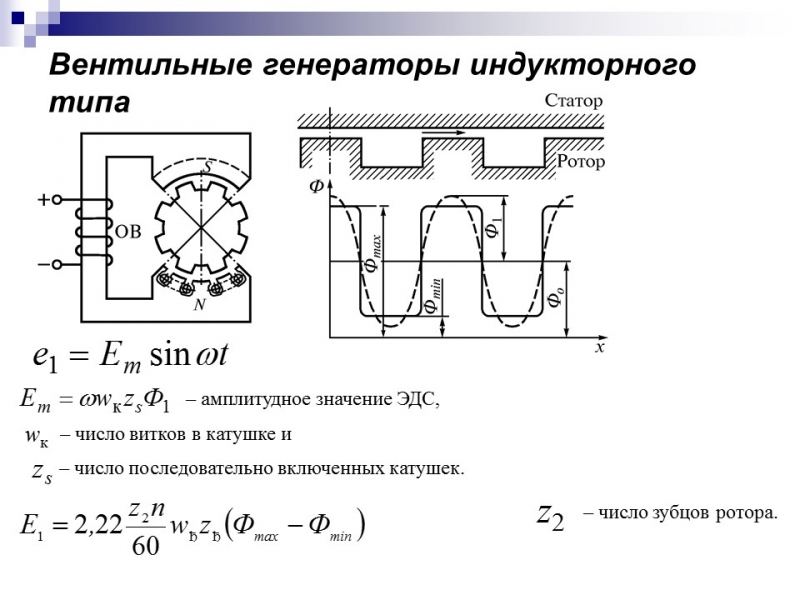

Вентильные генераторы индукторного типа

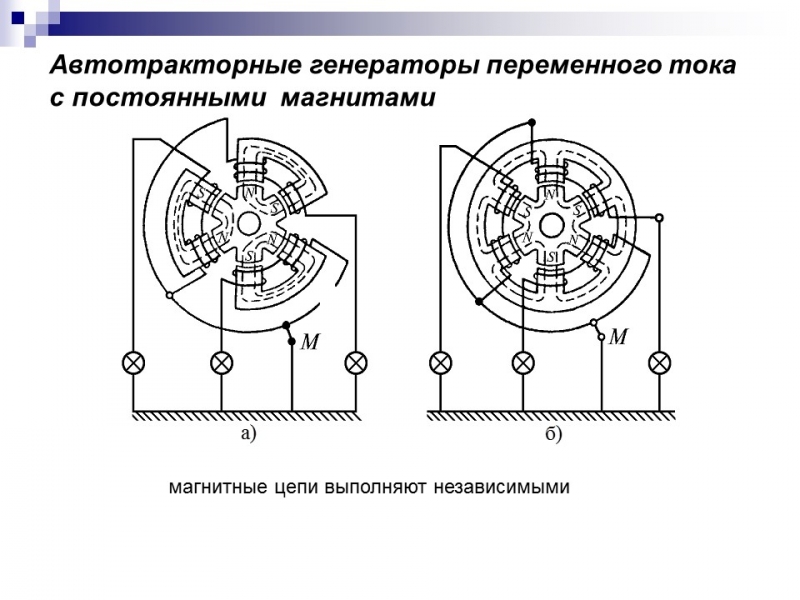

Автотракторные генераторы переменного тока с постоянными магнитами


Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
Электрические машины переменного тока
