Отримання зображень з допомогою комп’ютерної графіки
МІНІСТЕРСТВО ОСВІТИ УКРАЇНИ
Бердичівський політехнічний коледж
Контрольна робота
з предмета “Комп’ютерна графіка”
(варіант №5)
Виконав: студент групи ПЗС-504
Журавська О.О.
Перевірив
викладач: Козік В.Ю.
м. Бердичів - 2007 р.
Зміст
1. Колірна модель CMY та CMYK
2. Туман, тінь, відбиття в бібліотеці Opengl
3. Засобами бібліотеки Opengl забезпечити зміну кольору створеного трикутника при подвійному натисненні лівої кнопки миші
4. Для попереднього практичного завдання вашого варіанту забезпечити операцію масштабування використовуючи клавіші “+” та “-“
Список використаної літератури
1. Колірна модель CMY та CMYK
Використовується для опису кольору при отриманні зображень на пристроях, що реалізують принцип поглинання кольорів. У першу чергу, вона використовується в пристроях, що друкують на папері [16]. Назва даної моделі складається з назв основних субтрактивних кольорів: блакитного (Cyan), пурпурного (Magenta) та жовтого (Yellow) (рис. 1.27).

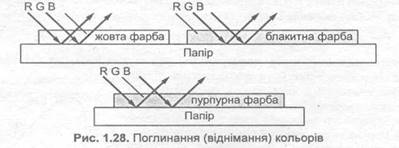

Для того, щоб розібратися з поглинанням кольорів, розглянемо рис. 1.28.

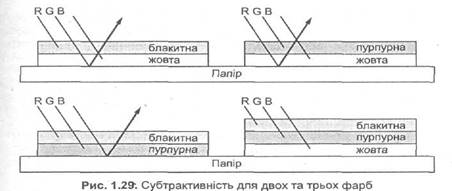

Нанесення жовтої фарби на білий папір означає, що поглинається відбитий синій колір. Блакитна фарба поглинає червоний колір. Пурпурна фарба — зелений. Комбінування фарб дозволяє отримати кольори, що залишилися — зелений, червоний, синій та чорний. Чорний відповідає поглинанню всіх кольорів при відбитті (рис. 1.29).
На практиці добитися чорного змішуванням важко через неідеальність фарб, тому у принтерах використовують ще й фарбу чорного кольору (blаск). Тоді модель називається CMYK.
Необхідно також відзначити, що не усякі фарби забезпечують вказане вище віднімання кольорів CMY. Докладніше про це в [10].

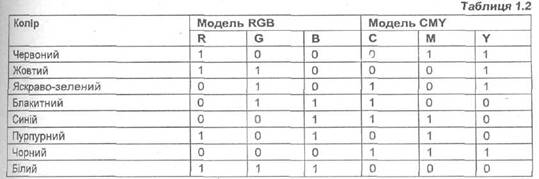

У таблиці 1.2 для порівняння надамо опис деяких кольорів у моделях RGB та CMY.
Співвідношення для перекодування кольору з моделі CMY в RGB:
І зворотне — з моделі RGB в CMY:
Тут вважається, що компоненти кодуються числами в діапазоні від 0 до 1. Для іншого діапазону чисел можна записати відповідні співвідношення.

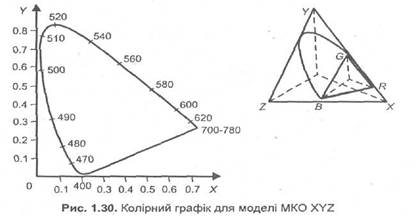

Для вирішення проблеми від'ємних коефіцієнтів, що існувала для моделі RGB, в 1931 році Міжнародною Комісією по Освітленню (МКО) була прийнята колориметрична система XYZ (рис. 1.30). У системі МКО XYZ в якості основних кольорів були прийняті також три кольори, однак вони є умовними, нереальними [1, 14].
Розглянуті вище моделі так або інакше використовують змішування деяких основних кольорів. Тепер розглянемо колірну модель, яку можна віднести до іншого, альтернативного типу.
У моделі HSV колір описується наступними параметрами — колірний тон Н (hue), насиченість S (saturation), яскравість або світлота V {value) [28]. Значення Н вимірюється у градусах від 0 до 360, оскільки тут кольори розташовуються вздовж кола в такому порядку:
червоний, жовтогарячий, жовтий, зелений, блакитний, синій, фіолетовий (відоме прислів'я російською мовою — "каждый охотник желает знать, где сидят фазаны" — красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый). Значення S та V знаходяться в діапазоні (0 ... 1).
Наведемо приклади кодування кольорів для моделі HSV (рис. 1.31). При S = 0 (тобто на осі V) — сірі тони. Значення V= 0 відповідає чорному. Білий колір кодується як S = 0, V=1. Кольори, які розташовані вздовж кола один проти одного, тобто які відрізняються по Я на 180 градусів, є доповняльними [28]. Завдання кольорів за допомогою параметрів HSV досить часто використовується у графічних системах, причому зазвичай демонструється розгортка конуса.
Існують інші колірні моделі, побудовані аналогічно HSV, наприклад, модель HLS (Hue, Lighting, Saturation) також використовує колірний конус.
У [48] є відомості про колірну модель СІЕ L*a*b*, яка була прийнята МКО.
Усе перераховані вище колірні моделі описують колір трьома параметрами. Вони описують колір у досить широкому діапазоні. Тепер розглянемо колірну модель, у якій колір задається одним числом, але вже для обмеженого діапазону кольорів (відтінків).
На практиці часто використовуються чорно-білі (сірі) напівтонові зображення. Сірі кольори в моделі RGB описуються однаковими значеннями компонентів, тобто ri = gi = bi. Таким чином, для сірих зображень немає потреби використовувати трійки чисел — достатньо і одного числа. Це дозволяє спростити колірну модель. Кожна градація визначається яскравістю Y. Значення Y— 0 відповідає чорному, максимальне значення Y відповідає білому.
В якості прикладу розглянемо перетворення кольорових зображень, представлених у моделі RGB, у чорно-білі напівтонові зображення у градаціях сірого (подібно до того, як показуються кольорові фільми на екрані чорно-білого телевізора). Для цього можна скористатися співвідношенням
де коефіцієнти при R, G та В враховують різну чутливість зору до відповідних кольорів, а крім того, їхня сума дорівнює одиниці. Зазвичай, обернене перетворення R = Y, G = Y, В = Y не дасть ніяких інших кольорів, окрім градацій сірого.
Ще один приклад використання різних колірних моделей. При запису кольорових фотографій в графічний файл формату JPEG виконується перетворення опису кольорів з моделі RGB в модель (Y, СЬ, Сr). Це використовується для подальшого ущільнення обсягів інформації растрового зображення. При читанні файлів JPEG виконується обернене перетворення в RGB. Різноманітність моделей обумовлена різними областями їх використання. Кожна із колірних моделей була розроблена для ефективного виконання окремих операцій: вводу зображень, візуалізації на екрані, друку на папері, обробці зображень, зберігання в файлах, колориметричних розрахунків та вимірів. Перетворення однієї моделі в іншу може призвести до викривлення.
2. Туман, тінь, відбиття в бібліотеці Opengl
В OpenGL передбачено декілька функцій для моделювання розповсюдження світла в об'ємі напівпрозорого середовища. Ви, напевно, помічали, що в тумані чим більша відстань від точки спостереження до об'єктів, тим більше колір об'єктів змішується з кольором туману. Починаючи з деякої відстані, об'єктів не видно зовсім — це можна вважати як повну заміну кольору віддалених об'єктів на колір туману (наприклад, сірий). Для цього можна використати функцію glFog. Ця функція дозволяє визначити властивість змішування кольорів об'єктів і туману в залежності від відстані до об'єкту.
Змішування виконується згідно з формулою: С =fCo + (1-f )Сf ,
де Со — колір об'єкту, Сf— колір туману, С — колір результату, f— функція, яка враховує відстань точки об'єкта до точки спостереження, а також густину середовища. В OpenGL передбачені декілька різновидів функції/ Розглянемо це.

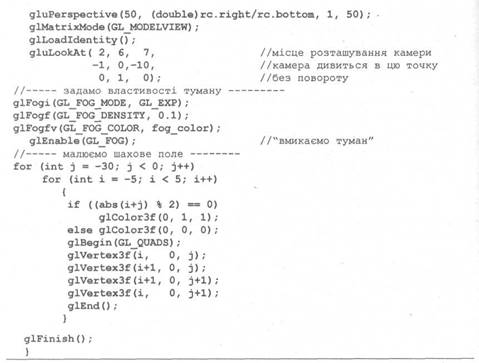

Для визначення типу функції / треба викликати glFog із параметром GL_FOG_MODE, наприклад, так:

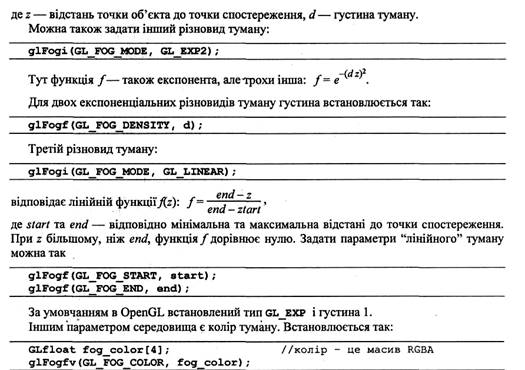

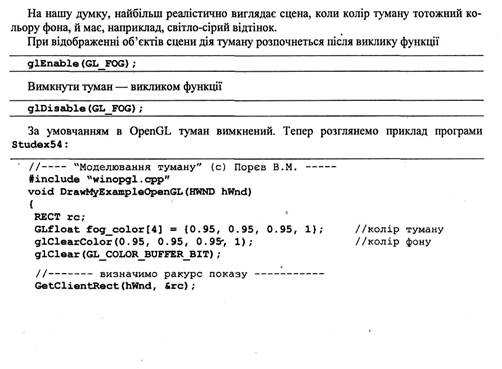

Що це означає? Експоненціальний варіант описується так:
3. Засобами бібліотеки Opengl забезпечити зміну кольору створеного трикутника при подвійному натисненні лівої кнопки миші
Я взяла для виконання свого завдання програму Delphiі побудувала трикутник на формі придавши їй червоного кольору, при натиску змінює на рожевий, листинг програми матиме такий вигляд:

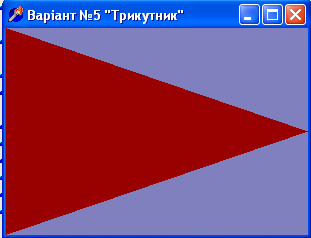

(мал. №1 )

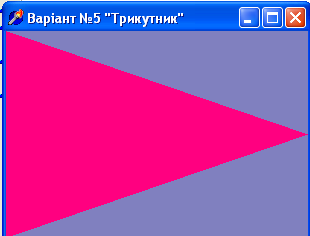

(мал. №2 )
unit Unit1;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
OpenGL;
type
TfrmGL = class(TForm)
procedure FormCreate(Sender: TObject);
procedure FormPaint(Sender: TObject);
procedure FormDestroy(Sender: TObject);
procedure FormKeyDown(Sender: TObject; var Key: Word;
Shift: TShiftState);
procedure FormKeyPress(Sender: TObject; var Key: Char);
private
hrc: HGLRC;
h : GLfloat;
end;
var
frmGL: TfrmGL;
Vert:array[1..6,1..10] of GLfloat;
mx,my:byte; //коефіцієнти збільшення/зменшення
implementation
{$R *.DFM}
procedure TfrmGL.FormPaint(Sender: TObject);
begin
wglMakeCurrent(Canvas.Handle, hrc);
glViewPort (0, 0, ClientWidth, ClientHeight);
glClearColor (0.5, 0.5, 0.75, 1.0);
glClear (GL_COLOR_BUFFER_BIT);
glColor3f (2.0, 0.0, 0.8); // текущий цвет примитивов
glBegin (GL_TRIANGLES);
glVertex3f (-1, -1, h);
glVertex3f (-1, 1, h);
glVertex3f (1, 0, h);
glEnd;
SwapBuffers(Canvas.Handle); // содержимое буфера - на экран
wglMakeCurrent(0, 0);
end;
procedure SetDCPixelFormat (hdc : HDC);
var
pfd : TPixelFormatDescriptor;
nPixelFormat : Integer;
begin
FillChar (pfd, SizeOf (pfd), 0);
pfd.dwFlags := PFD_DRAW_TO_WINDOW or PFD_SUPPORT_OPENGL or PFD_DOUBLEBUFFER;
nPixelFormat := ChoosePixelFormat (hdc, @pfd);
SetPixelFormat (hdc, nPixelFormat, @pfd);
end;
procedure TfrmGL.FormCreate(Sender: TObject);
begin
SetDCPixelFormat(Canvas.Handle);
hrc := wglCreateContext(Canvas.Handle);
h := 0.0;
end;
procedure TfrmGL.FormDestroy(Sender: TObject);
begin
wglDeleteContext(hrc);
end;
procedure TfrmGL.FormKeyDown(Sender: TObject; var Key: Word;
Shift: TShiftState);
begin
If Key = VK_ESCAPE then Close;
If Key = VK_SPACE then
begin
If ssShift in Shift
then h := h + 1
else h := h - 1;
Caption := Floattostr (h);
Refresh
end;
end;
procedure TfrmGL.FormKeyPress(Sender: TObject; var Key: Char);
begin
if key = '-' then mx:=mx+1;
if key = '+' then mx:=mx-1;
FormPaint(Sender);
end;
end.
4. Для попереднього практичного завдання вашого варіанту забезпечити операцію масштабування використовуючи клавіши “+” та “-“
Потім для точного виконання завдання виконала слідуючий алгоритм дій при цьому використала згідно варіанту клавіші «+» та «-», що по умові завдання виконують наближення та відділення фігури на фоні:
procedure TfrmGL.FormKeyPress(Sender: TObject; var Key: Char);
begin
if key = '-' then mx:=mx+1;
if key = '+' then mx:=mx-1;
InvalidateRect(Handle, nil, False);
end;
end.
Список використаної літератури
1. Блінова Т.О., Порєв В.М. Комп’ютерна графіка / За ред. В.М.Горєва. – К.: Видавництво “Юніор”, 2004. – 456с., іл.
2. С.В.Глушаков, Г.А.Крабе Компютерная графика, Харьков 2002
3. OpenGl, технология ставшая символов, Учебник в примерах.
4. Конспект лекцій.
