Разработка базы данных автоматизации учета
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ПЕНЗЕНСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ
КАФЕДРА ИНФОРМАЦИОННЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ
Лабораторная работа
Разработка базы данных
Выполнила: Гурьева Г.А.
Принял: доцент каф. ИКТ
Фролов В.Н.
Пенза, 2009 г.
Лабораторная работа №1. Инструментальные средства СУБД ACCESS. Разработка структуры базы данных
Цель работы: изучить пользовательский интерфейс СУБД Access; освоить применение справочной системы; изучить методику описания структуры базы данных в среде СУБД Access.
Программа автоматизации учета расчетов с поставщиками»
Оплата поставляемых с/х предприятию товаров ведется безналичным путем на основании счетов, выставляемых предприятиями-поставщиками. Поступление товаров сопровождается накладной и счетом-фактурой. В конце каждого месяца составляется ведомость расхода денежных средств на оплату приобретаемой продукции.
Программное обеспечение должно позволять:
1. хранить данные о поставщиках, поставках товаров, их оплате.
2. выводить в удобной форме данные по следующим запросам пользователя:
- поиск сведений о поставщике по наименованию;
- выборка данных о поставках товаров заданной группы за определенный период;
- выборка неоплаченных счетов;
- расчет итоговой суммы перечислений поставщикам за текущий год;
- диаграмма – распределение расходов на приобретение товаров по группам и месяцам;
- вывод в табличной форме сведений о суммах поставок по поставщикам и месяцам (перекрестный).
3. автоматизировать обработку информации при следующих операциях:
- ведение справочника поставщиков;
- оформление платежных поручений;
- удаление сведений о поставках за прошлый год (архивация и удаление из текущей БД);
4. выводить следующие данные на печать, в файл и на экран – карточка поставщика, платежное поручение, ведомость расхода денежных средств на оплату приобретаемой продукции за месяц, таблица сведений о суммах поставок по поставщикам и месяцам (перекрестная), диаграмма.
Таблица «Поставщик»
Таблица «Счет»
Таблица «Товар»
Таблица «Товар по счету»
Таблица «Товарные группы»

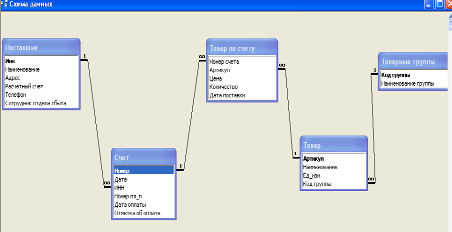

Схема БД
Описание таблиц БД
| Свойство поля |
Таблица «Поставщик» |
Таблица «Поставщик» |
Таблица «Поставщик» |
|||||||||||||||||||
| Имя поля |
Инн |
Наименование |
Адрес |
|||||||||||||||||||
| Тип |
Счетчик |
Текстовый |
Текстовый |
|||||||||||||||||||
| Размер |
Длинное целое |
50 |
50 |
|||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
||||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Да |
Нет |
Нет |
|||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Да |
Нет |
Нет |
|||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
Поле |
|||||||||||||||||||
| Тип источника строк |
||||||||||||||||||||||
| Источник строк |
||||||||||||||||||||||
| Присоединенный столбец |
||||||||||||||||||||||
| Число столбцов |
||||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Имя поля |
Расчетный счет |
Телефон |
Сотрудник отдела сбыта |
|||||||||||||||||||
| Тип |
Текстовый |
Текстовый |
Текстовый |
|||||||||||||||||||
| Размер |
50 |
50 |
50 |
|||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
||||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Нет |
Нет |
Нет |
|||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Нет |
Нет |
Нет |
|||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
Поле |
|||||||||||||||||||
| Тип источника строк |
||||||||||||||||||||||
| Источник строк |
||||||||||||||||||||||
| Присоединенный столбец |
||||||||||||||||||||||
| Число столбцов |
||||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Свойство поля |
Таблица «Товарные группы» |
Таблица «Товарные группы» |
||||||||||||||||||||
| Имя поля |
Код группы |
Наименование группы |
||||||||||||||||||||
| Тип |
Счетчик |
Текстовый |
||||||||||||||||||||
| Размер |
Длинное целое |
50 |
||||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
||||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Да |
Нет |
||||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Да |
Нет |
||||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
||||||||||||||||||||
| Тип источника строк |
||||||||||||||||||||||
| Источник строк |
||||||||||||||||||||||
| Присоединенный столбец |
||||||||||||||||||||||
| Число столбцов |
||||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Свойство поля |
Таблица «Товар по счету» |
Таблица «Товар по счету» |
Таблица «Товар по счету» |
Таблица «Товар по счету» |
Таблица «Товар по счету» |
|||||||||||||||||
| Имя поля |
Номер счета |
Артикул |
Цена |
Количество |
Дата поставки |
|||||||||||||||||
| Тип |
Счетчик |
Числовой |
Денежный |
Числовой |
Дата/время |
|||||||||||||||||
| Размер |
Длинное целое |
Длинное целое |
Длинное целое |
Краткий формат даты |
||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
||||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Да |
Нет |
Нет |
Нет |
Нет |
|||||||||||||||||
| Индекс (допускаются ли совпадения) |
Да |
Нет |
Нет |
Нет |
Нет |
|||||||||||||||||
| Тип элемента управления |
Поле со списком |
Поле со списком |
Поле |
Поле |
Поле |
|||||||||||||||||
| Тип источника строк |
Таблица или запрос |
Таблица или запрос |
||||||||||||||||||||
| Источник строк |
SELECT Счет.Номер, Счет.Дата FROM Счет; |
SELECT Товар. Артикул, Товар. Наименование FROM Товар; |
||||||||||||||||||||
| Присоединенный столбец |
1 |
1 |
||||||||||||||||||||
| Число столбцов |
2 |
2 |
||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Свойство поля |
Таблица «Счет» |
Таблица «Счет» |
Таблица «Счет» |
|||||||||||||||||||
| Имя поля |
Номер |
Дата |
ИНН |
|||||||||||||||||||
| Тип |
Счетчик |
Дата/время |
Числовой |
|||||||||||||||||||
| Размер |
Длинное целое |
Краткий формат даты |
Длинное целое |
|||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
||||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Да |
Нет |
Нет |
|||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Да |
Нет |
Нет |
|||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
Поле со списком |
|||||||||||||||||||
| Тип источника строк |
Таблица или запрос |
|||||||||||||||||||||
| Источник строк |
SELECT Поставщик.Инн, Поставщик. Наименование FROM Поставщик; |
|||||||||||||||||||||
| Присоединенный столбец |
1 |
|||||||||||||||||||||
| Число столбцов |
2 |
|||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Свойство поля |
Таблица «Счет» |
Таблица «Счет» |
Таблица «Счет» |
|||||||||||||||||||
| Имя поля |
Номер пл_п |
Дата оплаты |
Отметка об оплате |
|||||||||||||||||||
| Тип |
Числовой |
Дата/время |
Логический |
|||||||||||||||||||
| Размер |
Длинное целое |
Краткий формат даты |
Да/Нет |
|||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
Номер платежного поручения |
|||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Нет |
Нет |
Нет |
|||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Нет |
Нет |
Нет |
|||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
Флажок |
|||||||||||||||||||
| Тип источника строк |
||||||||||||||||||||||
| Источник строк |
||||||||||||||||||||||
| Присоединенный столбец |
||||||||||||||||||||||
| Число столбцов |
||||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
| Свойство поля |
Таблица «Товар» |
Таблица «Товар» |
Таблица «Товар» |
Таблица «Товар» |
||||||||||||||||||
| Имя поля |
Артикул |
Наименование |
Ед_изм |
Код группы |
||||||||||||||||||
| Тип |
Счетчик |
Текстовый |
Текстовый |
Числовой |
||||||||||||||||||
| Размер |
Длинное целое |
50 |
50 |
Длинное целое |
||||||||||||||||||
| Формат |
||||||||||||||||||||||
| Маска ввода |
||||||||||||||||||||||
| Подпись |
Единица измерения |
|||||||||||||||||||||
| Значение по умолчанию |
||||||||||||||||||||||
| Условие на значение |
||||||||||||||||||||||
| Обязательность |
Да |
Нет |
Нет |
Нет |
||||||||||||||||||
| Индекс (допускаются ли совпадения) |
Да |
Нет |
Нет |
Нет |
||||||||||||||||||
| Тип элемента управления |
Поле |
Поле |
Поле |
Поле со списком |
||||||||||||||||||
| Тип источника строк |
Таблица или запрос |
|||||||||||||||||||||
| Источник строк |
SELECT [Товарные группы].[Код группы], [Товарные группы].[Наименование группы] FROM [Товарные группы]; |
|||||||||||||||||||||
| Присоединенный столбец |
1 |
|||||||||||||||||||||
| Число столбцов |
2 |
|||||||||||||||||||||
| Ширина столбцов |
||||||||||||||||||||||
Описание связей БД
| Таблица 1 |
Таблица 2 |
Свойства связей |
||
| Контроль целостности |
Каскадное обновление |
Каскадное удаление |
||
| Виды МЦ |
МЦ |
Да |
Да |
Да |
| МЦ |
Учет МЦ |
Да |
Да |
Да |
| Акт на списание |
МЦ |
Да |
Да |
Да |
Таблица «Поставщик»
Таблица «Счет»
Таблица «Товар»
Таблица «Товар по счету»
Таблица «Товарные группы»

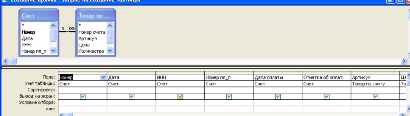

Лабораторная работа № 2. Разработка запросов отбора данных и вычислений
Цель работы
приобретение навыков в описании запросов к базе данных на языке QBE (Query by Example).

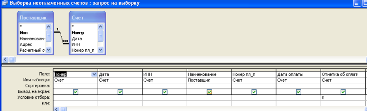

Выборка неоплаченных счетов
Результат выполнения:
Выборка поставок
Результат выполнения:

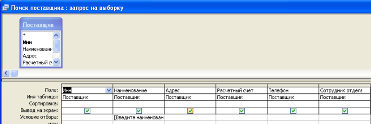

Поиск поставщика
Результат выполнения:
Расчет перечислений
Дополнительный запрос
Результат выполнения:
Перекрестный
Дополнительный запрос
Результат выполнения:
для диаграммы
Результат выполнения:

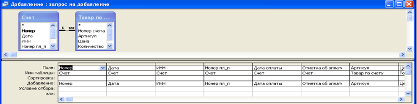

Добавление
Изменение
Создание архива

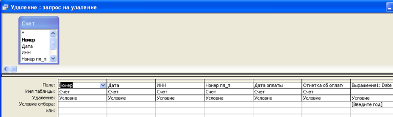

Удаление
Лабораторная работа № 3. Разработка экранных форм для ввода, вывода и коррекции данных
Цель работы
· изучение элементов пользовательского интерфейса для ввода-вывода данных в БД
· освоение методики разработки экранных форм
· приобретение практических навыков создания экранных форм методом визуального программирования.
Форма «Список поставщиков»
Рис 1 – форма «Список поставщиков» в режиме Конструктора

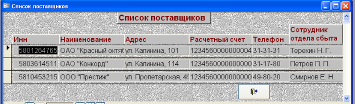

Рис 2 – форма «Список поставщиков» в рабочем режиме
Форма «Товарные группы» - составная форма, главная к форме «условия заказа подчиненная форма»
Рис 3 – форма «Товарные группы» в режиме Конструктора
Рис 4 – форма «Товарные группы» в рабочем режиме
Форма «Товар подчиненная форма» - подчиненная к форме «Товарные группы»
Рис 5 – форма «Товар подчиненная форма» в режиме Конструктора
Лабораторная работа № 4. Разработка отчетов
Цель работы
изучение методики и приобретение навыков описания и вывода документов с помощью генератора отчетов.
Отчет «Диаграмма»
Рис.1 Отчет «Диаграмма» в режиме просмотра
Отчет «Ведомость расходов за месяц»

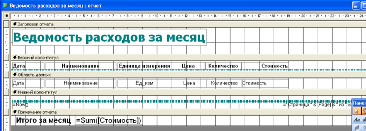

Рис. 2 Отчет «Ведомость расходов за месяц» в режиме Конструктора

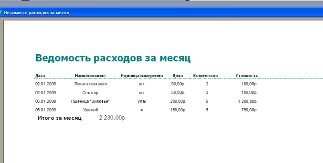

Рис. 3 Отчет «Ведомость расходов за месяц» в режиме просмотра
Отчет «Карточка поставщика»
Рис. 4 Отчет «Карточка поставщика» в режиме Конструктора
Рис. 5 Отчет «Карточка поставщика» в режиме просмотра
Отчет «Платежное поручение»
Рис. 6 Отчет «Платежное поручение» в режиме Конструктора
Рис. 7 Отчет «Платежное поручение» в режиме просмотра
Отчет «Таблица сумм поставок»
Рис. 7.8 Отчет «Таблица сумм поставок» в режиме Конструктора

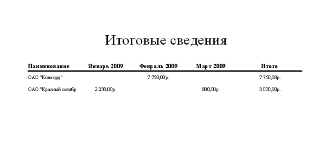

Рис. 9 Отчет «Таблица сумм поставок» в режиме просмотра
Источник данных - запрос «Перекрестный»
