Фоторезисторы
ФОТОРЕЗИСТОР (от фото... и резистор), представляет собой непроволочный полупроводниковый резистор , омическое сопротивление которого определяется степенью освещенности . В основе принципа действия фоторезисторов лежит явление фотопроводимости полупроводников. Фотопроводимость- увеличение электрической проводимости полупроводника под действием света. Причина фотопроводимости — увеличение концентрации носителей заряда — электронов в зоне проводимости и дырок в валентной зоне. Светочувствительный слой полупроводникового материала в таких сопротивлениях помещен между двумя токопроводящими электродами. Под воздействием светового потока электрическое сопротивление слоя меняется в несколько раз ( у некоторых типов фотосопротивлений оно уменьшается на два- три порядка ). В зависимости от применяемого слоя полупроводникового материала фотосопротивления подразделяются на сернистосвинцовые, сернистокадмиевые, сернисто-висмутовые и поликристаллические селено- кадмиевые. Фотосопротивления обладают высокой чувствительностью , стабильностью , экономичны и надежны в эксплуатации. В целом ряде случаев они с успехом заменяют вакуумные и газонаполненные фотоэлементы.
Основные характеристики фотосопротивлений.
1. Рабочая площадь.
|
 |
2. Темновое сопротивление (сопротивление в полной темноте), варьирует в обычных приборах от 1000 до 100000000 ом.
3. Удельная чувствительность
где:
|
 |
-фототок, равный разности токов в темноте и на свету;
Ф - световой поток;
U - приложенное напряжение.
4. Предельное рабочее напряжение ( как правило от 1 до 1000 в ).
5. Среднее относительное изменение сопротивления, % -
обычно лежит в пределах 10 - 99,9 %,
|
 |
, где :
|
 |
-сопротивление в темноте;
|
 |
-сопротивление в освещенном состоянии.
6. Средняя кратность изменения сопротивления ( как правило от 1 до 1000 ). Определяется соотношением :


Применение: устройства воспроизведения звука, системы слежения, различные устройства автоматики.

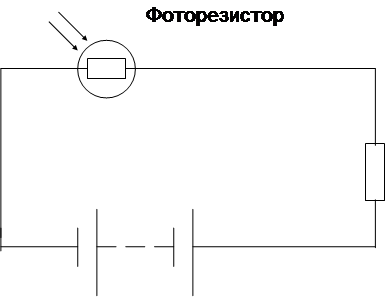

Схема включения фоторезисторов:
|  | |
|
 |
|
 |
При определенном освещении сопротивление фотоэлемента уменьшается, а, следовательно, сила тока в цепи возрастает, достигая значения, достаточного для работы какого- либо устройства ( схематично показано в виде некоторого сопротивления нагрузки ).
С П И С О К Л И Т Е Р А Т У Р Ы
1. Белов И. Ф., Дрызго Е. В. Справочник по радиодеталям. М., « Советское радио», 1973.
2. Шифман Д. Х. Системы автоматического управления. М., «Энергия», 1965.
