Особенности эксплуатационной работы железных дорог

Министерство образования и науки Российской Федерации

Дальневосточный государственный университет

Филиал в г. Уссурийске

Факультет высшего профессионального образования

Контрольная работа

По Основы управления перевозочным процессом

Уссурийск, 2010г.

Основные показатели эксплуатационной работы железных дорог.

К основным показателям эксплуатационной работы железных дорог относится: контроль за ходом выполнения планов перевозок, анализ использования технических средств, планирование, учет и оценка работы невозможны без системы количественных и качественных показателей, определяющих объем и качество эксплуатационной работы.

Показатели эксплуатационной работы железных дорог делятся на количественные и качественные

К количественным показателям относятся:

объем перевозок (отправления) грузов, число перевезенных пассажиров; груз о - и пассажирооборот; число вагонов или масса грузов, погруженных за сутки; работа вагонного парка, определяемая для всей сети числом вагонов, погруженных за сутки, а для дорог и отделений — суммой вагонов своей погрузки и принятых груженых вагонов от других дорог и отделений. Так как принятые вагоны могут быть или выгружены, или сданы гружеными, работа определяется как сумма выгруженных и сданных груженых вагонов.

Основными качественными показателями работы железных дорог и их подразделений являются:

соблюдение графика движения, выполнение плана перевозок и плана формирования поездов; реализация технической, участковой и маршрутной скоростей движения поездов; степень использования подвижного состава, характеризующаяся: оборотом, бюджетом времени, среднесуточным пробегом и производительностью локомотивов; оборотом и среднесуточным пробегом вагонов; статической и динамической нагрузкой, а также производительностью грузовых вагонов. Оборот локомотива определяется продолжительностью обслуживания им одной пары поездов на участке обращения, т. е. промежутком времени с момента выдачи локомотива под поезд до момента выдачи его под следующий поезд. При работе локомотивов по удлиненным участкам обращения, выходящим за пределы границ отделения, а иногда и дороги, вводится дополнительный показатель использования локомотивов, называемый их бюджетом времени. Этот показатель характеризует расчленение, ч или %, времени работы на отдельные операции: движение на перегонах, простои на промежуточных станциях, нахождение на станциях смены бригад, в пунктах оборота и на станции приписки.

Комплексным показателем использования локомотива является его суточная производительность, т-км брутто/локомотив, определяемая делением общего грузооборота на участках обращения локомотивов за сутки на численность эксплуатируемого парка локомотивов, в состав которого входят локомотивы, находящиеся во всех видах движения, а также подвергаемые техническим операциям и осмотру.

Универсальным показателем качества работы железных дорог и использования подвижного состава, отражающим уровень организации труда всех работников железных дорог и подъездных путей предприятий, является оборот вагона, т. е. промежуток времени между двумя последовательными погрузками в один и тот же вагон.

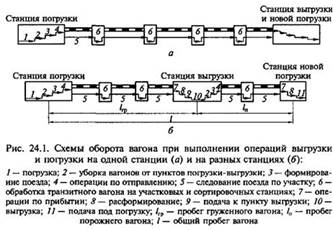

На рис. 24.1 представлены две схемы оборота вагона. На первой из них рассмотрен случай, когда выгрузку и последующую погрузку осуществляют на одной и той же станции, т.е. при сдвоенных грузовых операциях. Вторая схема соответствует случаю, когда погрузку и выгрузку выполняют на разных станциях и имеют место груженый и порожний рейсы вагона. Оборот вагона представляет собой сумму времени нахождения вагона в поездах на участках (в движении и на промежуточных станциях) и транзитного вагона — на технических станциях (в транзитных поездах и под переработкой), а также станциях погрузки и выгрузки. Разделение оборота вагона на элементы (в процентах общего оборота в 2003 г.) представлено на рис. 24.2. В указанном году оборот вагона по сети составил 8,35 сут . Оборот вагонов имеет важное значение для экономики в целом: им определяются не только качество использования подвижного состава и транспортные издержки, но и продолжительность перевозки грузов.

Среднесуточный пробег вагона рассчитывают посредством деления полного рейса на оборот вагона. Использование грузоподъемности вагона характеризуется его статической и динамической нагрузками. Динамическая нагрузка — это средняя нагрузка вагона с учетом пробега в груженом состоянии:

— пробег груженого вагона, км.

Одним из наиболее важных комплексных показателей качества является производительность вагона, определяемая грузооборотом, т-км нетто, приходящимся на каждый вагон рабочего парка в сутки. Для анализа перевозочного процесса важно провести экономическую оценку показателей эксплуатационной работы. С этой целью на дорогах разрабатывают специальные справочники применительно к конкретным условиям.

Исходные Данные:

1 Схема отделения дороги НОД2 (ст. А, Б, В, Г).

НОД 2

НОД 1 НОД 3

Д А Б В Г Е

2.2 Значения вагонопотоков (табл. 2.1) : Увеличены согласно варианта на 25%.

3 Длины участков, км. : А-Б=220; Б-В=150; В-Г=130.

4 Состав гружёного поезда n_гр =71 ваг.

5 Состав порожнего поезда n_пор =100 ваг.

6 Участковая скорость Vуч = 43 км/час.

Простой на одной технической станции tтех = 4,2 час.

Простой вагона под одной грузовой операцией tгр=19,8 час.

Методические указания по решению задания

Вагонопотоком называется количество вагонов, следующих по железнодорожной линии в каком-либо направлении за определённый промежуток времени, обычно за сутки. Среднесуточное количество вагонов, следующих с одной станции или участка назначением на другую станцию или участок, принято называть струёй вагонопотока.

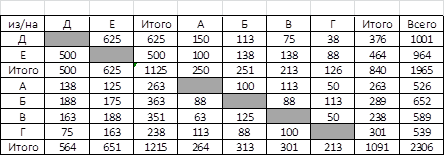

Таблица 1 Корреспонденция вагонопотоков.

На основании данных о корреспонденции гружёных вагонопотоков (табл.1) устанавливают порожние вагонопотоки. Для этого на каждой станции определяют баланс порожних вагонов (избыток, когда выгрузка превышает погрузку, и недостаток, когда погрузка больше выгрузки) и устанавливают схему направления движения порожних вагонов из районов с их избытком в районы с недостатком (табл.2).

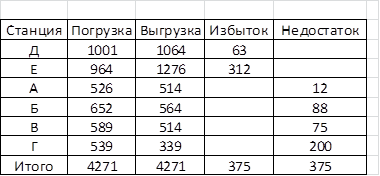

Таблица 2. Балансовая таблица

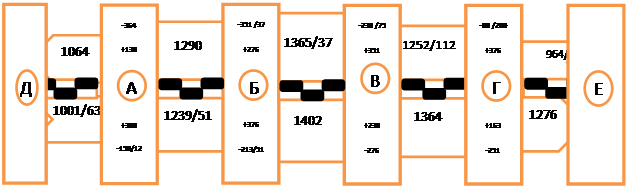

Затем, по данным табл. 1 и 2 строится диаграмма гружёных и порожних вагонопотоков (рис.1).

Чётное

Нечётное

Рис. 2. Диаграмма гружёных (числитель) и порожних (знаменатель) вагонопотоков.

По таблице корреспонденции вагонопотоков и диаграмме порожних вагонопотоков определяются следующие показатели:

1 Транзит – в данном случае вагоны, погружённые на НОД1 и НОД3 и выгруженные на НОД3 и НОД1; количество транзитных вагонов

U_тр = 1125 ваг.

2 Ввоз – в данном случае вагоны, погруженные на НОД1 и НОД3, выгруженные на НОД2;

U_вв = 840 ваг.

3 Вывоз – в данном случае вагоны, погруженные на НОД2 и выгруженные на НОД1 и НОД3;

U_выв = 1215 ваг.

4 Местное сообщение – в данном случае вагоны, погруженные и выгруженные на НОД2;

U_мс = 1091 ваг.

5 Приём гружёных;

U_пр.гр = U_вв + U_тр =840+1125=1965 ваг.

6 Сдача гружёных;

U_сд.гр = U_выв + U_тр =1215+1125=2340 ваг.

7 Выгрузка;

U_выгр = U_мс + U_вв =1091+840=1931 ваг.

8 Погрузка;

U_погр = U_мс + U_выв =1091+1215=2306 ваг.

9 Работа отделения;

U= U_погр + U_пр.гр =2306+1965=4271 ваг.

10 Приём порожних вагонов;

U_пр.пор =375 ваг.

11 Сдача порожних вагонов;

U_сд.пор =0 ваг.

Размеры движения гружёных поездов определяются по формуле:

n_гр =N_гр /m_гр

где N_гр – гружёный вагонопоток, m_гр – состав гружёного поезда.

Размеры движения порожних поездов определяются по формуле:

n_пор =N_пор /m_пор

где N_пор – порожний вагонопоток, m_пор – состав порожнего поезда.

Результаты расчёта сведены в табл. 3.

Таблица 3. Размеры движения по участкам, поездов.

Пробеги гружёных и порожних вагонов должны быть представлены в таблице следующей формы.

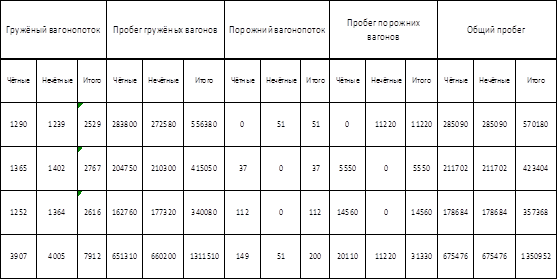

Таблица 4. Пробеги вагонов по участкам, тыс. вагонокилометров.

Величина гружёного и порожнего вагонопотока определяется по диаграмме (рис. 2).

Оборот грузового вагона – это время, необходимое для выполнения одного полного перевозочного цикла, т.е. время от начала одной погрузки до начала следующей погрузки в этот же вагон.

Оборот вагона рассчитывается по формуле:

где L – полный (общий) рейс вагона, км; V_уч – участковая скорость движения поездов, км/ч, (п.6 исходных данных); L_в – вагонное плечо – среднее расстояние пробега транзитного вагона, приходящееся на одну техническую станцию, измеряется в километрах; t_тех – средний простой вагона, приходящийся на одну техническую станцию, измеряется в часах; k_м – коэффициент местной работы; t_гр – простой вагона, приходящийся на одну грузовую операцию, измеряется в часах.

Полный (общий) рейс вагона – расстояние пробега вагона за время оборота, км. Рассчитывается по формуле:

где – общий пробег вагонов по таблице 4, вагонокилометров. U – работа отделения дороги, вагонов.

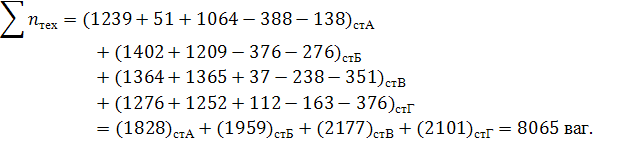

где – число транзитных вагонов, отправленных с технических станций, определяется по диаграмме вагонопотоков. Для этого для каждой станции надо от числа отправленных гружёных и порожних вагонов в чётном и нечётном направлениях отнять собственную погрузку станции. В нашем примере для станций А, Б, В эта сумма рассчитывается следующим образом:

Коэффициентом местной работы называется количество грузовых операций, приходящееся на единицу работы:

где U_n – погрузка отделения дороги, вагонов; U_в – выгрузка отделения дороги, вагонов; U – работа отделения дороги, вагонов.

Рабочий парк вагонов для отделения дороги рассчитывается по следующей формуле:
