Исследование работы нефтепровода при отключении 1 из НПС

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ РФ

Государственное образовательное учреждение высшего профессионального образования

Филиал Российского государственного университета нефти и газа имени И.М.Губкина в г.Оренбурге

ЭКСПЛУАТАЦИЯ НЕФТЕПРОВОДОВ

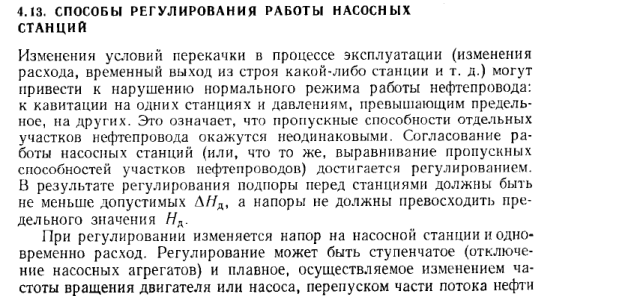

Курсовой проект: Исследование работы нефтепровода при отключении 1 из НПС

Выполнил: студент ТПз 24-08

Гаврилов И.В.

Проверил: преподаватель Владимирова И.В.

Оренбург 2011г.

Решение:

Qчас = 6000000 (т / год) / 0,86490641 (т/м ³) / 350 дней / 24 час = 825,853186 м ³ / час

Qс = 825,853186 (м ³ / час) / 3600 = 0,22940366 м ³ / c.

На основании полученного расхода и таблице № 4 «Техническая характеристика насосов» выбираем магистральный насос типа HM (спиральный) марки HM 1250 - 260. Данный насос имеет следующие технические характеристики:

1) подача – 0,347 м ³ / с;

2) напор - 260 м;

3) дополнительный кавитационный запас - 20 м;

4) КПД - 80 %;

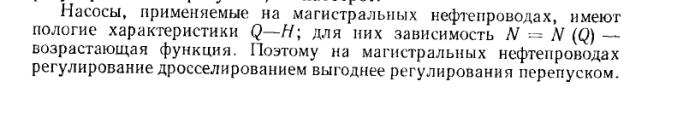

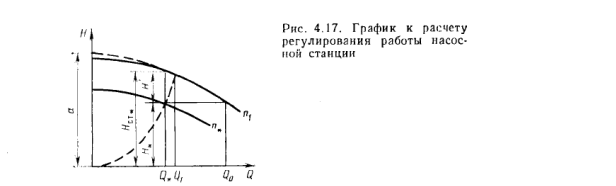

По графику определяем напор при заданном расходе = 288 м

В качестве подпорного насоса выбираем насос типа 14 НДсН, со следующими техническими характеристиками:

1) подача - 0,222-0,333 м ³ / с;

2) напор – 30-42 м; принимаем – 35м

3) дополнительный кавитационный запас - 5 м;

4) КПД - 87%

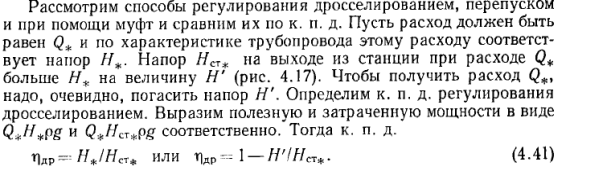

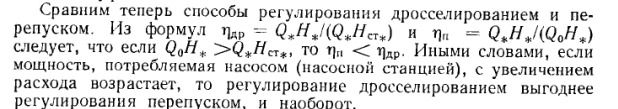

Определяем напор насосной станции по следующей формуле:

Hст = ΔH + ( 2 ÷ 3 ) * Hнас

где: ΔH - напор подпорного насоса ;

Hнас - напор насоса ;

Hст = 35 м + 3 * 260 м = 815 м ;

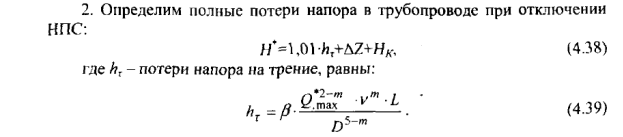

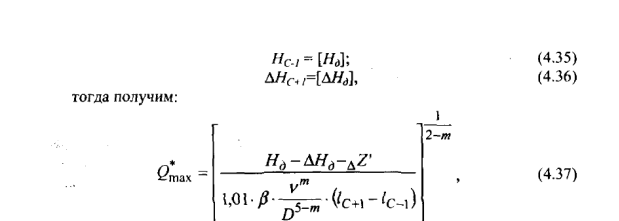

Определяем потери напора в трубопроводе по формуле Лейбензона:

hτ = β * Q2- m * ν m * L / Д вн 5- m ;

где: β - принимается для данного режима равной 0,0247;

m - принимается равной для данного режима 0,25;

L - длина трубопровода ; 516 км.

Если Д 1 вн = 0,414 м и ν 1 = 0,0000259898 м2 / с ;

hτ 1 = 0,0247 * 0,22940366м 2-0,25 м ³ / c * 0,00002598980 ,25 м2 / с * 516000 м / 0,414 5-0,25 м = 0,0247 * 0,076041 * 0,0714 * 516000 / 0,015162 = 4563,90055 м;

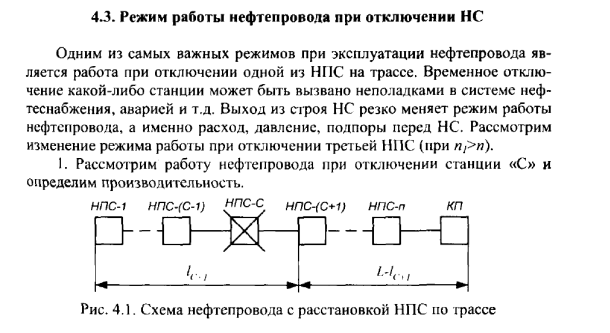

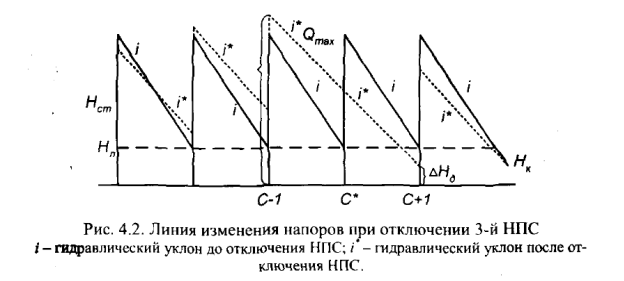

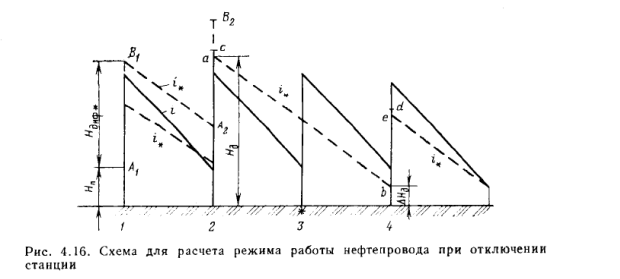

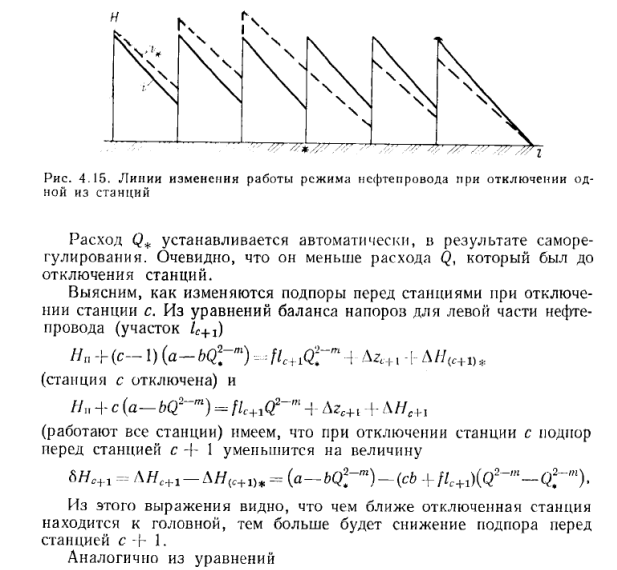

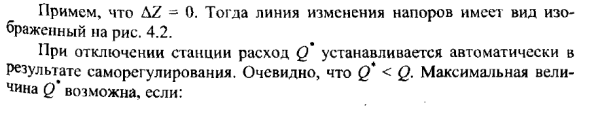

Расстояние между станциями определяем:

L=Lтр / N=516/5=103.2 км

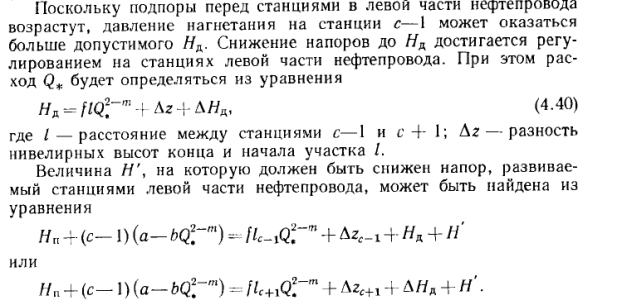

Определяем величину гидравлического уклона по следующей формуле:

I = h τ / L

Для h τ 1 = 4563,90055 м;

I 1 = 4563,90055 м / 516000м = 0,008845;

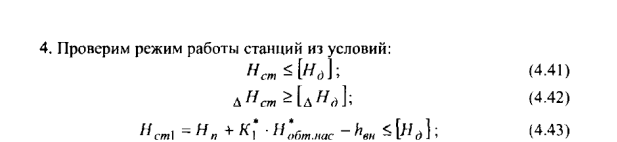

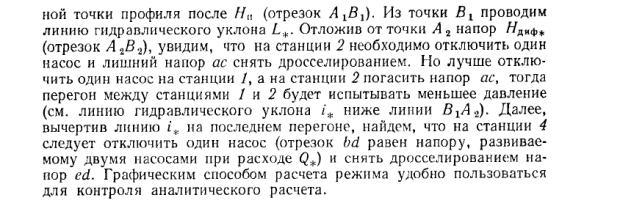

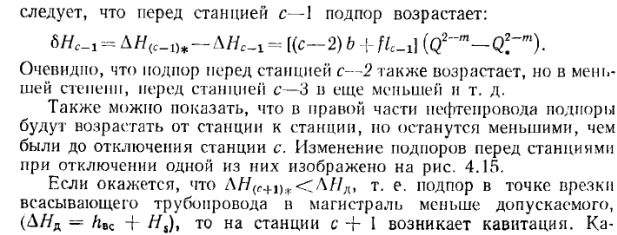

Нст 1 = h τ 1 *1,01+30=4639,6м;

∆Нст 2 = Нст 1 -1,01*i*l1-2 =4639,6-1,01*0,008845*103200м=3717,6 м;

Нст2 =∆ Нст22н -hвн = 3717,6+3*260-35=4462,6м ;

∆ Нст4 =4462,6-1,01*0,008845*206400м =2618,7 м;

Нст4 =∆ Нст4 +к4*Нн -hвн =2618,7+3*260-35 =3363,7 м;

∆ Нст5 = 3363,7-1,01*0,008845*103200м =2441,7 м;

Нст5 =∆ Нст5 +к5*Нн -hвн =2441,7 м+3*260-35=3186,7 м

∆ Нст6= 3186,7 м - 1,01*0,008845*103200м =2264,7м
