Двигатели внутреннего сгорания 2 Цикл работы

Содержание

1. Описание процессов, происходящих в одном цикле ДВС

2. Расчет параметров одного цикла и построение индикаторной диаграммы ДВС

3. Расчет и построение внешней характеристики ДВС

4. Построение диаграммы фаз газораспределения

5. Проектирование кривошипно-шатунного механизма

6. Определение основных параметров ДВС

7. Тепловой баланс двигателя

Список литературы


1. Описание процессов, происходящих в одном цикле ДВС

Рассмотрим действительный цикл работы четырехтактного дизельного двигателя по мере происходящих в нем процессов.

Процесс впуска

Первый такт – впуск горючей смеси.

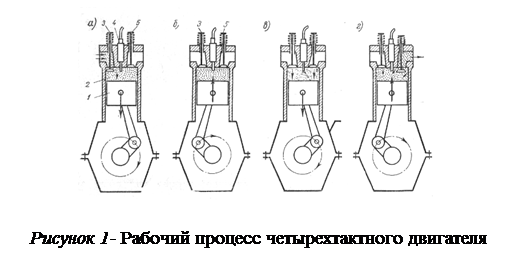

Во время такта впуска (рис. 1, а), когда поршень 1 движется от В.М.Т. к Н.М.Т., а впускной клапан 3 открыт, в цилиндр 2 поступает атмосферный воздух, который, нагреваясь в процессе сжатия, воспламеняет топливо, впрыскиваемое в конце такта сжатия. Гидравлическое сопротивление впускного трубопровода повышает давление воздуха в конце такта впуска до 0,08 МПа. Температура воздуха в цилиндре составляет 50–80° С.

Процесс сжатия

Второй такт – сжатие смеси.

Во время такта сжатия (рисунок 1, б), когда впускной 3 и выпускной 5 клапаны закрыты, температура, и давление воздуха в цилиндре значительно возрастают. Вследствие высокой степени сжатия (е=7,8) давление и температура воздуха достигают значений 3,419МПа и 600 °С соответственно. В конце такта в цилиндр через форсунку 4 (рисунок, 1, в) впрыскивается топливо. В зависимости от формы камеры сгорания и типа форсунки давление впрыска находится в пределах 8…40 МПа.

Процесс сгорания и расширения

Третий такт – расширение, или рабочий ход.

Впрыснутое распыленное топливо, перемешиваясь со сжатым воздухом, самовоспламеняется и сгорает. При этом температура газов к концу сгорания повышается до 1600 °С, а давление до 7,864МПа. В конце такта расширения температура снижается до 700…10000 С, а давление до 0,677МПа. Под давлением газов, образующихся в результате сгорания топливовоздушной смеси, поршень перемещается от В.М.Т. к Н.М.Т., совершая механическую работу (рисунок 1, в).

Процесс выпуска

Четвертый такт – выпуск отработавших газов.

Продукты сгорания выходят из цилиндра в атмосферу (рисунок 1, г). Температура выпуска равна 600…700 °С, а давление газов – 0,125МПа.

2. Расчет параметров одного цикла и построение индикаторной диаграммы ДВС

Объем камеры сгорания:

Vc = 1 (в условных единицах). (1)

Полный объем:

Va = e × Vc , (2)

где e – степень сжатия;

Va = 8×1 = 8.

Показатель политропы сжатия:


n1 =1,41 – 100/ne , (3)

где ne – номинальная частота вращения коленвала, об./мин;

n1 = 1,41 – 100/4500 = 1,39

Давление в конце такта сжатия, МПа:

pc = pa × e n 1, (4)

где pa – давление при впуске, МПа;

pc = 0,09×8 1,39 = 1,62 МПа

Промежуточные точки политропы сжатия (табл. 1):

px = (Va / Vx ) n 1 × pa , (5)

При px = (8 / 1) 1,39 × 0,09=1,62 МПа

Таблица 1. Значения политропы сжатия

Vx

2

3

4

5

6

7

8

px , МПа

0,62

0,35

0,24

0,17

0,13

0,11

0,09

Давление в конце такта сгорания, МПа:

pz = l × pc , (6)

где l – степень повышения давления;

pz = 3,8 × 1,62 = 6,16 МПа

Показатель политропы расширения:

n2 =1,22 – 130/ne , (7)

n2 = 1,22 – 130/4500 = 1,19

Давление в конце такта расширения:

pb = pz / e n 2 , (8)

pb = 6,16/81,19 = 0,52 МПа

Промежуточные точки политропы расширения (табл. 2):

px = (Vb / Vx ) n 2 × pb . (9)

При px = (8 / 1) 1,19 × 0,52= 6,16 МПа

Таблица 2. Значения политропы расширения

Vx

2

3

4

5

6

7

8

px , МПа

2,71

1,67

1,19

0,91

0,73

0,61

0,52

Среднее теоретическое индикаторное давление, МПа:

, (10)

МПа.

Среднее давление механических потерь, МПа:

, (11)

где – средняя скорость поршня в цикле. Предварительно =.

МПа

Действительное индикаторное давление, МПа, с учетом коэффициента скругления диаграммы n=0,95:

, (12)

где – давление выхлопных газов, МПа.

МПа

Среднее эффективное давление цикла:

, (13)

МПа

Полученные расчетом данные используем для построения индикаторной диаграммы (рисунок 2).

3. Расчет и построение внешней характеристики ДВС

Мощность Pe , кВт:

, (14)

nei – текущие (принимаемые) значения частоты вращения коленчатого вала;

np – номинальная частота вращения.

Вращающий момент, Н∙м:

, (15)

Удельный расход, гр/кВт∙ч:

(16)

Массовый расход, кг∙ч:

(17)

Полученные расчетом значения сведены в таблицу 3.

Таблица 3. Зависимость мощности Pe , вращающего момента Те , удельного расхода ge и массового расхода Ge от частоты вращения коленвала ne .

Параметр

Отношение nei / np

0,16

0,22

0,44

0,66

0,88

1

1,11

ne (об/мин)

700

1000

2000

3000

4000

4500

5000

Pe , кВт

13,6

19,33

41,1

60,6

73

75

73,1

Te , H×м

185,5

186,6

196,2

192,9

174,3

159,2

139,6

ge , гр/кВт∙ч

284,4

248

222,8

216,3

228,8

243,5

261,9

Ge , гр∙ч

3868

4794

9157

13108

16702

18263

19145

Графическая зависимость мощности Pe , вращающего момента Те , удельного расхода ge и массового расхода Ge от частоты вращения коленвала ne отображена на рисунке 4.

4. Построение диаграммы фаз газораспределения

Радиус кривошипа коленвала, м:

r = S / 2, (18)

r = 0,083/2 = 0,0415 м

4.2 Отрезок ОО1 (см. диаграмму фаз газораспределения, рис. 3):

, (19)

где r – радиус кривошипа в масштабе индикаторной диаграммы (r=55 мм)

g – коэффициент;

, (20)

lш – длина шатуна, м;

r – радиус кривошипа (r = 0,0415 м). Принимаем:

lш = 4r; (21)

Отсюда,

мм, (22)

Угол впрыска:

Полученные расчетом данные используем для построения диаграммы фаз газораспределения (рисунок 3) и ее связи с индикаторной диаграммой (рисунок 2).

5. Проектирование кривошипно-шатунного механизма

Рабочий объем цилиндра, л:


, (23)

где t – тактность двигателя (t = 4);

Pе – заданная мощность двигателя, кВт;

i – заданное число цилиндров,

5.2 Рабочий объем, м3 :

, (24)

где D – диаметр поршня, м:

, (25)

S – неизвестный ход поршня, м.

Зная отношение S/D=0,9, определим:

м;

Принимаем 92 мм. Тогда мм.

5.3 Средняя скорость поршня, м/с:

, (26)

м/с < 13 м/с = []

Здесь [] – максимальная допускаемая скорость поршня.

Таблица 4. Параметры бензинового ДВС

Параметр бензинового ДВС

Значение параметра

d = D

d = 92 мм

d

L= (0,8…1,1) d

L= 1. 92 = 92 мм

h=(0,6…1,0) d

h = 0,7. 92 = 64 мм

lш = (3,5…4,5) r

lш = 4×41,5 = 166 мм

H = (1,25…1,65) d

H = 1,3×92 = 120 мм

dk = (0,72…0,9) d

dk = 0,8 × 92= 74 мм

dш = (0,63…0,7) d

dш = 0,65×92 = 60 мм

lk = (0,54…0,7) dk

lk = 0,6×74 = 44 мм

lшат = (0,73…1,05) dш

lшат = 1×60 = 60 мм

При известном диаметре поршня его остальные основные размеры определяются из эмпирических соотношений. Результаты расчетов приведены в таблице 4.

Обозначения, принятые в таблице 4:

d – диаметр поршня;

dп – диаметр пальца;

dв – внутренний диаметр пальца;

lп – длина пальца;

l2 – расстояние между внутренними торцами бобышек;

d – толщина днища поршня;

dd – внешний диаметр внутреннего торца бобышек;

с1 – расстояние от днища поршня до первой канавки под поршневое кольцо;

е1 – толщина стенки головки поршня;

h – расстояние от днища поршня до центра отверстия под палец;

bк – глубина канавки под поршневое кольцо;

L – расстояние от торца юбки поршня до канавки под кольцо головки поршня;

H – высота поршня;

dю – минимальная толщина направляющей части поршня;

dш – диаметр шатунной шейки;

dк – диаметр коренной шейки коленвала;

lшат – длина шатунной шейки;

lк – длина коренной шейки коленвала.

Полученные расчетом параметры используем для проектирования кривошипно-шатунного механизма (рисунок 5).

6. Определение основных параметров ДВС

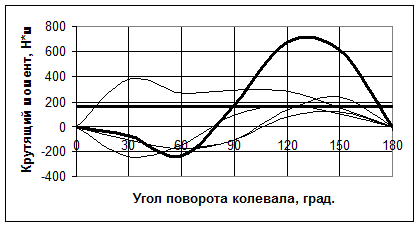

Крутящий момент, Н∙м:

(27)

Литровая мощность, кВт/л:

(28)


Удельная поршневая мощность, кВт/дм2 :

(29)

Механический КПД:

(30)

Индикаторный КПД:

, (31)

где – коэффициент избытка воздуха ( = 0,9)

= 14.96 (для бензиновых двигателей)

– низшая теплота сгорания топлива, ккал/кг. = 44

– плотность топливо – воздушной смеси, кг/м3 . =1,22

= 0,7

Эффективный КПД:

(32)

Удельный расход, г/кВт∙ч:

(33)

Массовый расход, г∙ч:

(34)

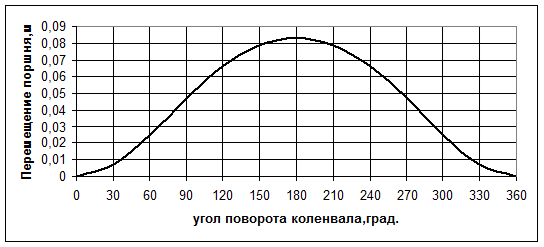

Перемещение поршня

Зависимость перемещения поршня от угла поворота коленчатого вала определяется по формуле:

(35)

Строим график перемещения поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300 .

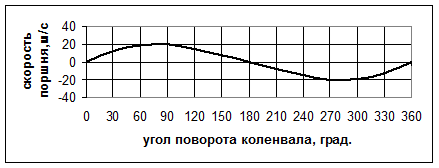

Скорость поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(36)

Строим график скорости поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300 .

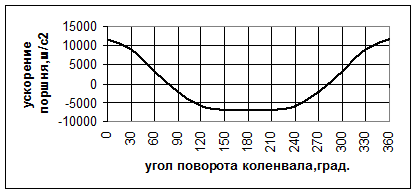

Ускорение поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(37)

Строим график ускорения поршня из условия =0,25, угол поворота коленчатого вала 0–3600 с шагом 300 .

Силы, действующие в двигателе

Сила инерции

Сила инерции определяется по формуле:

, (38)

где - угловая скорость поршня, определяемая по формуле:

, (39)

где - номинальная частота вращения двигателя. =4500 об/мин.

.

- приведенная масса поршня, определяемая по формуле:

, (40)

где - масса поршня, определяемая по формуле:


(41)

- масса шатуна, сосредоточенная на оси поршневого пальца:

, (42)

где - масса шатуна, определяемая по формуле:

(43)

В итоге по формуле (40) определяем приведенную массу поршня:

Значения силы инерции в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

Сила давления газов

Сила давления газов определяется по формуле:

, (44)

где - значения давления при данном угле поворота.

- атмосферное давление. =0,1 МПа.

- площадь поршня.

Площадь поршня определим по формуле:

(45)

Значения силы давления газов в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

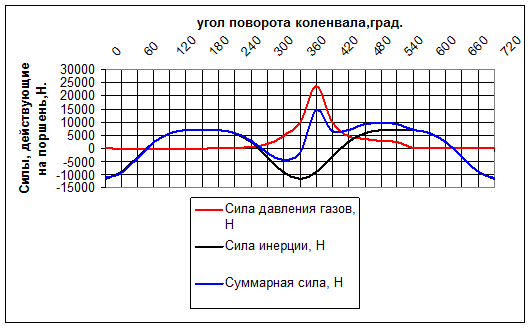

Суммарная сила

Суммарная сила определится по формуле:

(46)

Значения суммарной силы в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

Таблица 5. Зависимости силы давления газов, силы инерции и суммарной силы от угла поворота коленчатого вала

Угол

Давление, МПа

Сила давления газов, Н

Ускорение, м/с2

Сила инерции, Н

Суммарная сила, Н

0

0,125

165

11519,19

-11519,19

-11354,19

30

0,09

-66

9123,197

-9123,197

-9189,197

60

0,09

-66

3409,68

-3409,68

-3475,68

90

0,09

-66

-2303,84

2303,84

2237,84

120

0,09

-66

-5713,52

5713,52

5647,52

150

0,09

-66

-6819,36

6819,36

6753,36

180

0,09

-66

-6911,51

6911,51

6845,51

210

0,1

0

-6819,36

6819,36

6819,36

240

0,12

132

-5713,52

5713,52

5845,52

270

0,15

330

-2303,84

2303,84

2633,84

300

0,33

1518

3409,68

-3409,68

-1891,68

330

0,79

4554

9123,197

-9123,197

-4569,197

360

1,62

10032

11519,19

-11519,19

-1487,19

390

3,7

23760

9123,197

-9123,197

14636,803

420

1,6

9900

3409,68

-3409,68

6490,32

450

0,82

4752

-2303,84

2303,84

7055,84

480

0,65

3630

-5713,52

5713,52

9343,52

510

0,54

2904

-6819,36

6819,36

9723,36

540

0,44

2244

-6911,51

6911,51

9155,51

570

0,125

165

-6819,36

6819,36

6984,36

600

0,125

165

-5713,52

5713,52

5878,52

630

0,125

165

-2303,84

2303,84

2468,84

660

0,125

165

3409,68

-3409,68

-3244,68

690

0,125

165

9123,197

-9123,197

-8958,197

720

0,125

165

11519,19

-11519,19

-11354,19

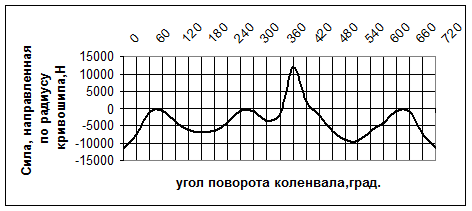

Сила, направленная по радиусу кривошипа

Сила, направленная по радиусу кривошипа определяется по формуле:

(47)

Строим график изменения силы К из условия =0,25, угол поворота коленчатого вала 0–7200 с шагом 300 .

Тангенциальная сила

Тангенциальная сила определяется по формуле:

(48)

Строим график изменения тангенциальной силы из условия =0,25, угол поворота коленчатого вала 0–7200 с шагом 300 .

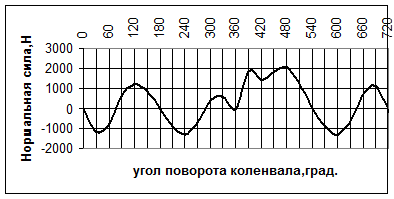

Нормальная сила

Нормальная сила определяется по формуле:

(49)


Строим график изменения нормальной силы из условия =0,25, угол поворота коленчатого вала 0–7200 с шагом 300 .

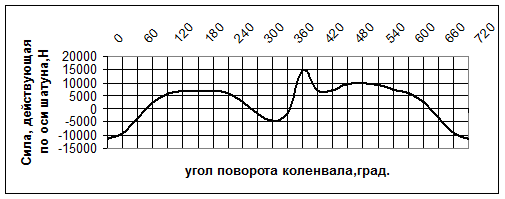

Сила, действующая по оси шатуна

Сила, действующая по оси шатуна, определяется по формуле:

(50)

Строим график изменения силы, действующей по оси шатуна из условия =0,25, угол поворота коленчатого вала 0–7200 с шагом 300 .

угол

Сила К

угол

Сила Т

угол

Сила N

угол

Сила S

0

-11354,2

0

0

0

0

0

-11354,2

30

-7378,93

30

-5761,63

30

-1157,84

30

-9262,71

60

-1073,99

60

-3458,3

60

-764,65

60

-3559,1

90

-572,887

90

2237,84

90

572,887

90

2309,451

120

-3902,44

120

4162,222

120

1242,454

120

5783,06

150

-6273,87

150

2519,003

150

850,9234

150

6807,387

180

-6845,51

180

0

180

0

180

6845,51

210

-6335,19

210

-2543,62

210

-859,239

210

6873,915

240

-4039,25

240

-4308,15

240

-1286,01

240

5985,812

270

-674,263

270

-2633,84

270

-674,263

270

2718,123

300

-584,529

300

1882,222

300

416,1696

300

-1937,08

330

-3669,07

330

2864,887

330

575,7188

330

-4605,75

360

-1487,19

360

0

360

0

360

-1487,19

390

11753,35

390

9177,275

390

1844,237

390

14753,9

420

2005,509

420

6457,868

420

1427,87

420

6646,088

450

-1806,3

450

7055,84

450

1806,295

450

7281,627

480

-6456,37

480

6886,174

480

2055,574

480

9567,764

510

-9033

510

3626,813

510

1225,143

510

9801,147

540

-9155,51

540

0

540

0

540

9155,51

570

-6488,47

570

-2605,17

570

-880,029

570

7040,235

600

-4062,06

600

-4332,47

600

-1293,27

600

6019,604

630

-632,023

630

-2468,84

630

-632,023

630

2547,843

660

-1002,61

660

3228,457

660

713,8296

660

-3322,55

690

-7193,43

690

5616,79

690

1128,733

690

-9029,86

720

-11354,2

720

0

720

0

720

-11354,2

Средний крутящий момент

угол

Крутящий момент

ср. момент

0

0

0

30

-239,1075005

-71,925252

60

-143,5195164

-234,1036

90

92,87036

173,9265

120

172,732223

670,601599

150

104,5386361

607,040943

180

0

0

210

-105,5602831

240

-178,788152

270

-109,30436

300

78,1121964

330

118,8927905

360

0

390

380,8569325

420

268,0015386

450

292,81736

480

285,776231

510

150,5127511

540

0

570

-108,1144006

600

-179,7974735

630

-102,45686

660

133,9809489

690

233,096765

720

0

, где Тх – значение тангенциальной силы при данном угле поворота.

Тср. = 163,2 Н∙м, что составляет разницу с ранее

посчитанным моментом (27) 2,45%.

7. Тепловой баланс двигателя

Теплота сгорания израсходованного топлива:

(51)

Эквивалентная эффективная теплота работы двигателя:

(52)


Список литературы

1. Сырямин Ю.Н. Двигатели внутреннего сгорания. Методические указания к выполнению расчетно-графического упражнения. Н., 1998. 13 с.

2. Сергеев В.П. Автотракторный транспорт. М., 1984. 304 с.

3. Колчин А.И. Расчет автомобильных и тракторных двигателей. М., 1971.

4. Орлин А.И. Двигатели внутреннего сгорания. М., 1970. 384 с.

5. СТП СГУПС 01.01–2000. Курсовой и дипломный проекты. Требования к оформлению. 41 с.

Похожие работы

  • Транспортные двигатели

    Введение Во второй половине XIX века произошли события, приведшие впоследствии к появлению наиболее массового средства передвижения – автомобиля. В 1860г. французский механик Этьен Ленуар создал первый двигатель внутреннего сгорания. Однако этот двигатель во многом уступал паровым машинам того времени.

  • Расчёт рабочего цикла двигателя внутреннего сгорания автотракторного типа с помощью персональной ЭВМ

    Теория и методика решения задачи Задача сформулирована в прямой постановке, когда известны основные данные двигателя (диаметр цилиндра, ход поршня, степень сжатия, тип камеры сгорания), а также вид топлива и требуется определить показатели его эффективности и экономичности. На основе разработанной физико-математической модели (ФММ) с помощью персональной ЭВМ получают:

  • Расчет показателей двигателя ЯМЗ-240Б

    МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКО ФЕДЕРАЦИИ ФГОУ ВПО Орел ГАУ ФАКУЛЬТЕТ АГРОТЕХНИКИ И ЭНЕРГООБЕСПЕЧЕНИЯ Кафедра «ЭМТП и тракторы» Расчетно-графическая работа

  • Тепловой расчет ДВС

    МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. А. Н. ТУПОЛЕВА. КАФЕДРА АД и С Расчетно-пояснительная записка к курсовой работе

  • Расчет автотракторных двигателей внутреннего сгорания

    Тепловой расчет автотракторного двигателя: определение основных размеров, построение индикаторной диаграммы и теоретической скоростной (регуляторной) характеристики мотора. Вычисление температуры и давления остаточных газов, показателя адиабаты сжатия.

  • Расчет скоростной характеристики ДВС

    Расчетно-физическое определение параметров скоростной характеристики транспортного поршневого двигателя внутреннего сгорания. Построение скоростной зависимости бензинового или дизельного двигателя, оценка качества выполненных воздействий на двигатель.

  • Расчет двигателя внутреннего сгорания автомобиля КамАЗ

    Показатели эффективной работы и определение основных параметров впуска, сжатия и процессов сгорания в двигателе. Составление уравнения теплового баланса и построение индикаторной диаграммы. Динамическое исследование кривошипно-шатунного механизма.

  • Термодинамический расчет цикла ДВС

    Краткое описание и характеристика процессов, составляющих цикл карбюраторного двигателя. Расчет параметров процесса сгорания и сжатия, происходящих при работе ДВС. Расчет теплообменной поверхности радиатора, определение критериев Нуссельта и Рейнольдса.

  • Тепловой и динамический расчет автомобильного двигателя

    Тепловой расчет двигателя. Выбор топлива, определение его теплоты сгорания. Расчет и построение внешней скоростной характеристики двигателя. Динамический расчет кривошипно-шатунного механизма двигателя. Расчет сил давления газов и расчет сил инерции.

  • Тепловой и динамический расчет двигателя

    Выбор топлива, определение его теплоты сгорания. Определение размеров цилиндра и параметров двигателя, построение индикаторной диаграммы. Динамический расчет кривошипно-шатунного механизма. Расчет и построение внешней скоростной характеристики двигателя.
