Данные по ИЛ-у62М

Основные данные самолета Ил-62м (Д-30КУ)

ПАРАМЕТР	ВЕЛИЧИНА	РАЗМЕРНОСТЬ
Экипаж (пилоты+бортпроводники)	5	Чел.
Максимальная комерческая нагрузка (Gгр.)	23000	Кг.
Максимальное количество пассажирских мест	168	Чел.
Дальность полета Lп при Максимальной коммерческой (платной) нагрузке (Gгр.макс.)	7800	Км.
Крейсерская єкономическая скорость полета(Vкр.экон.) . на высоте H.	830	Кмчас
Удельная нагрузка на крыло (Gвзлет.Sкрыла)	0,579	КПа
Таговооруженность самолета (ERдвGвзл.) или Энерговооруженность (ENдвGвзл.)	2,38	КнТ
Количество и тип двигателей	4ДТРД
Взлетная тяга или мощность двигателя(RN)	11000	Кг
Удельный расход топлива взлетный (CrCe)
Максимальная производительность с-та(VpGгр)	18400	Мкмчас
Средний километровый расход топлива qт=Gт.рейс. Lп
Средний относительный расход топлива qтGгр
Средний расход топлива на пассажира qтNпас
Данные масс самолета
Взелтная масса Gвзл.	167000	Кг
Посадочная масса Gпос.	105000	Кг
Масса полной нагрузки Gп.	87,7	Тоон
Масса пустого самолета Gпус.	63	Тонн
Масса планера Gпл.	36,6	Тонн
Масса силовой установки Gсу	10,8	Тонн
Масса оборудования и управления Gоб.упр.	0,672	Тонн

ИЛЬЮШИН Сергей Владимирович (1894-1977) – советский

авиаконструктор, академик АН СССР (1968), генерал-полковник

инженерно-технической службы (1967), трижды Герой Социалистического Труда (1941, 1957, 1974). В Советской Армии с

1919, сначала авиамеханик, затем военком, а с 1921 г. начальником

авиаремонтного поезда. Окончил Военно-воздушную академию им. профессора

Н.Е.Жуковского (1926; ныне ВВИА). За время обучения в академии построил три планёра. Последний из них – "Москва" на состязаниях в Германии получил

первый приз за продолжительность полёта. После окончания академии руководитель секции научно–технического комитета ВВС. Затем работал на научно-исследовательском аэродроме ВВС. С1931 начальник ЦКБ ЦАГИ. В 1933 возглавил ЦКБ при московском заводе им. В.Р. Менжинского, впоследствии ставшее КБ Ильюшина, деятельность которого была связана с развитием штурмовой, бомбардировочной, пассажирской и транспортной авиации. С 1935 г.

Ильюшин – главный конструктор, в 1956-70 г.г.– генеральный конструктор. Создал свою школу в самолётостроении. Под его руководством созданы строившиеся

серийно штурмовики Ил-2, Ил-10, бомбардировщики Ил-4, Ил-28, пассажирские самолёты Ил-12, Ил-14, Ил-18, Ил-62, а также ряд опытных и экспериментальных самолётов. Штурмовики Ильюшина во время Великой Отечественной войны составили основу советской штурмовой авиации как нового рода авиации, тесно

взаимодействующего с наземными войсками. Ил-2- один из массовых самолётов военного периода. При его создании Ильюшину удалось решить многие научно-технические проблемы, в т. ч. использовать броню в качестве силовой конструкции самолёта, разработать технологию изготовления броневого корпуса с большой кривизной обводов и др. Ильюшин большое внимание уделял экономическим вопросам строительства самолётов. Например, реактивный

фронтовой бомбардировщик Ил-28 по трудоёмкости постройки приближался к истребителям. При его создании удалось хорошо увязать лётно-технические характеристики с пилотажными, средства поражения и средства защиты с общим весовым балансом самолёта. Рациональные, прогрессивные методы проектирования Ильюшин использовал и при создании пассажирских самолётов.

Ил-18 – первый советский пассажирский самолёт, который нашёл широкий спрос на мировом авиационном рынке. В Ил-62 Ильюшин применил принципиально новую схему шасси, которая используется в ряде ведущих промышленных стран мира.

Ильюшину присуждена Золотая авиационная медаль ФАИ. Депутат ВС

СССР в 1937-70 г.г.. Ленинская премия (1960), Государственные премии СССР (1941, 1942, 1943, 1946, 1947, 1950, 1952, 1971). Награжден 8 орденами Ленина,

орденом Октябрьской Революции, 2 орденами Красного Знамени, орденами Суворова 1-й и 2-й степени, Трудового Красного Знамени, 2 орденами Красной Звезды, медалями. Бронзовые бюсты Ильюшина установлены в Москве и Вологде.

Имя Ильюшина носит Московский машиностроительный завод. Лит. А с т а ш е н к о в П. Т. Конструктор легендарных Илов,М.,1972; Н о в о ж и л

о в Г. В., Ученый и конструктор С.В.Ильюшин,М.,1978; П о н о м а р ё в А. Н.

Конструктор С.В.Ильюшин, М., 1988.

ИЛ-62М предназначен для перевозки пассажиров и грузов на расстояние до 10 500 км. По сравнению с ИЛ-62 на самолете ИЛ-62М

установлены экономичные двухконтурные турбореактивные двигатели и дополнительный топливный бак, что позволило значительно увеличить дальность полета.

На самолете ИЛ-62М установлены новый комплекс пилотажно-навигационного оборудования и система автоматического управления, которая обеспечивает заход на посадку по II категории ИКАО.

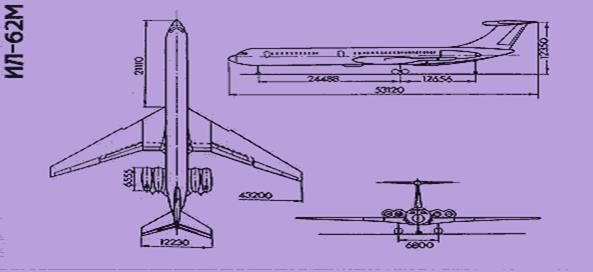

Самолет ИЛ-62М является Т- образным «низкопланом» с носовойопорой на шасси с 4-мя реактивными двух контурными двигателями Д-30КУ.

Компоновка пассажирских салонов может быть выполнена в следующих вариантах: на 174 места, на 168 мест, на 140 мест.

Полезная информация:

С ростом объема пассажирских перевозок в 60-е годы в ОКБ началась работа над самолетом ИЛ-62 с расположением двигателей в хвостовой части фюзеляжа, что давало возможность использовать аэродинамически "чистое" крыло, отличающееся более высоким качеством, применить эффективную взлетно-посадочную механизацию и обеспечить значительное снижение шума в салонах. повысив уровень комфорта.

В 70-е годы объем грузовых перевозок Аэрофлота вырос более чем в три раза, а число пассажиров - более чем в два раза.

Полезная информация :

ЛЕТНО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Допустимые центровки самолета, % САХ:
предельно-передняя ............................................... 27
предельно-задняя ................................................. 34
Габаритные размеры, м:
фюзеляжа ............................................. 49,0 Х 3,75 Х 4,1
входной двери ............................................. 1,83 Х 0,864
аварийного выхода ........................................... 0,91 Х 0,51
запасного выхода ............................................ 1,38 Х 0,61
Высота порога люков багажно-грузовых помещений от земли, м:
№ 1 .......................................................... 1,9
№ 2 .......................................................... 1,9
№ 3 ......................................................... 2,26
№ 4 ......................................................... 3,68
Объем багажно-грузовых помещений, м3:
№ 1 ......................................................... 22,7
№ 2 ......................................................... 12,6
№ 3 .......................................................... 6,9
№ 4 .......................................................... 5,8
СИЛОВАЯ УСТАНОВКА
Четыре реактивных двухконтурных двигателя ........... Д-ЗОКУ
Взлетная тяга одного двигателя, кгс ............................ 11 000
Расход авиатоплива, т/час ....................................... 7,485
Пуск двигателей может быть выполнен от на- (ВСУ).Электрический пуск ВСУ производится от земной установки воздушного пуска или от бор- наземного источника питания или от бортовых товой вспомогательной силовой установки аккумуляторных батарей.

КНАУ

Киевский Национальний Авиатционный

Университет

Расчетно-графическая

Работа

Транспортные средства.

1 СЕМЕСТР

Тема: ИЛ-62М

Выполнил: Демьяненко Юрий

Студент 1-го курса ФЕУ 103гр.

Киев 2000г.

План

1. Показание к работе

2. Краткая биография конструктора

3. Краткая история ИЛ-62М

4. Полезная информация

Описать по назначению и типовым признакам

Конструктивные характеристики: крыла,

фюзеляжа, оперения, шасси, силовой установки.

Данные по ИЛ-у62М
