Проектирование гостиницы

ФГУ СПО

Кемеровский техникум строительства и эксплуатации зданий

и инженерных сооружений

Специализация

270802"Оценка технического

состояния зданий и сооружений"

Гостиница на 32 места

Пояснительная записка курсовому проекту по дисциплине архитектура зданий

Выполнила:

Студентка группы СО- 095у

А.В. Романова

Руководитель:

О.Л. Замазий

Оценка:

графическая часть

пояснительная записка

защита

Кемерово 2010г

Содержание

Задание для проектирования

График проектирования

Аннотация

Введение

1 Общая часть

1.1 Район строительства

1.2 Генеральный план

1.3 Объемно - планировочное решение

2 Архитектурно - конструктивное решение

2.1 Фундаменты

2.2 Стены, Перегородки.

2.3 Перекрытия

2.4 Лестницы

2.5 Крыша, Кровля

2.6 Окна, Двери

3 Ведомость отделки

4 Экспликация полов

5 Спецификация сборных элементов

6 Спецификация элементов заполнения проёмов

7 Инженерное оборудование

8 Технико-экономические показатели

Заключение

Список литературы

Введение

Кемерово – развитый современный город, а нехватка съемного, доступного жилья является актуальной проблемой для иногородних граждан.

Гостиницы Кемерово ежегодно принимают сотни туристов и деловых людей. Так же и спортсмены, приезжающие на соревнования на пару дней, и простые рабочие работающие вахтовым методом - имея разные цели приезда в город они, тем не менее, сталкиваются с одной проблемой – поиск подходящей по запросам и кошельку гостиницы.

Отталкиваясь от основных и вспомогательных потребностей людей я создала проект Гостиницы, отвечающей всем стандартам качества и высоким уровнем комфорта, что поможет благоприятно почувствовать себя в уютной обстановке и отдохнуть от тяжелого рабочего дня. При этом цены являются вполне доступными.

1.Общая часть

Вид работы: курсовое проектирования

Наименование: Гостиница на 32 места

Проект выполнен на основе паспорта - Типового проекта предприятий, зданий и сооружений № 284-5-60с,83. Выполнен в соответствии заданиям, нормативной и справочной литературе.

1.1 Район строительства

Пункт строительства: г.Кемерово

Зимние температуры наружного воздуха: -37, -39˚С

Преобладающие ветра: В июле – северный; В январе – западный.

Расчетная глубина расчетного промерзания грунтов определяется по формуле Hb = 2.20

Верхний слой грунта имеет относительно ровную поверхность,

Нижняя точка на отметке -0.500мм, верхняя точка находиться на отметке -0.700, выравниваем уровень земли до точки -0.600мм

Преимущественное направление ветра:

в июле - Северное

в январе - Юго-Западное

1.2 Генеральный план

Участок застройки имеет прямоугольную форму с размерами:

длина – 63 000мм

ширина – 50 000мм

На генплане кроме проектируемого здания имеются жилые дома(№2,3,4,5,6,7),беседки, кафе, спортплощадки, парк, беседки.

Санитарные и противопожарные нормы соблюдены.

Ориентация по сторонам света – меридиональная , т.к. окна комнат выходят на одну сторону- Сторону фасада.

Участок на территории гостиницы имеет озеленение в виде газона и цветников; Зону отдыха- беседки, лавочки, а так же стоянку легковых машин. Тротуарные дорожки заасфальтированы.

Дорога к подъезду на автостоянку имеет ширину в 3.5 м

Имеются специально- оборудованные спорт. площадки, и детская площадка, огражденная вьющимся кустарником. Так же территория Гостиницы по всему контуру ограждения защищена от шума и пыли стриженым кустарником и лиственными деревьями.

ТЭП (по генплану)

Таблица 1

*Наименование показателей*	*Ед.измерения*	*Количество*
Площадь участка	м²	15246,00
Площадь застройки	м²	4245,66
Площадь асфальтового покрытия	м²	5178,50
Площадь тротуарной плитки	м²	30,00
Площадь озеленения	м²	5792,50
Процент озеленения	%	38
Процент застройки	%	27,84

1.3 Объёмно - планировочные решения

Конфигурация здания в плане – прямоугольная

Его размеры в осях:

- длина 27 м

- ширина 12 м

- площадь здания 324м²

Число этажей - 2

Высота этажа - 2 .800м

Высота здания – 8.800м

Здание подвала или техподполья не имеет. Имеется в наличии естественная вентиляция, через режим проветривания в пластиковых окнах.

Класс здания – ΙΙ Степень огнестойкости – ΙΙΙ Степень долговечности – ΙΙ

Экспликация помещений.

Таблица 2

*№ помещения*	*наименование*	*площадь* *(м² )*	*кате* *гория*
1	комната	6.3
2	комната	3.8
3	комната	5.6
4	комната	5.4
5	кладовая	3.1
6	VIP комната	45,2
7	регистратура	3,6
8	контора	7,8
9	санузел	2,3
10	душевая	2,5
11	цокольный этаж	25,8
12	буфет	6,75
13	цокольный этаж 2	35,96
14	подсобка буфета	3,1
15	помещение бытобслуж.	10,1
16	склад мебели	10,7
17	тепловой узел	21,0
18	номер на 2х человек ΙΙэт (15шт.)	187,5
19	сан узел ΙΙ эт.	10,4
20	ремонтные мастерские	14,0
21	вестибюль ΙΙэт.	29,5
22	электрощитовая	5,4
23	камера хранения	2,24

2. Архитектурно - конструктивное решение

Конструктивный тип здания – бескаркасный.

Конструктивная схема – продольные несущие стены.

Пространственная жесткость обеспеченна устройством внутренних поперечных стен и стен лестничных клеток , связанных с продольными (наружными) стенами: междуэтажных перекрытий, связывающих стены между собой и расчленяющих их на отдельные ярусы по высоте.

2.1 Фундаменты

Грунты, принятые в основании имеют достаточную несущую способность.

=mt×Hh

H_p = H_b × 0,8=2,20×0,8= 1,78м

Где H_b - нормативная глубина промерзания грунтов в заданном районе строительства по СНиП 2.02. 01-82

mt – коэффициент влияния теплового режима здания, определяется по таблице 2.(Без подвала, пол по лагам на грунте t =10˚)

mt =0.8

т.к. глубина промерзания грунтов – 1.78 м, принимаем с учетом конструктивных особенностей здания глубина заложения 2м

Конструктивный тип фундамента – ленточный.

Характер работы под нагрузкой:

фундаментные блоки - работают на сжатие

фундаментные плиты - на изгиб.

Фундаментные блоки наружных стен имеют марку - (ГОСТ 13.579-78*) ФБС 24.5.6 и ФБС 12.6.3

Фундаментные плиты наружных стен (ГОСТ 13.580-85) ФЛ 12.24

Фундаментные блоки внутренних стен имеют марку ФБС 24.4.6 и ФБС 12.4.3

Фундаментные плиты внутренних стен имеют марку (ГОСТ 13.580-85) ФБС 24.5.6

Блоки и плиты уложены на цементно-песчанный раствор с перевязкой швов 20мм. Гидроизоляция на отметке -0,200 из цементно-песчаного раствора

1 – грунт материковый, 2 – глина; 3 – песок; 4 – булыжник; 5 – отвод воды при помощи лотка; 6 –гравий или щебень; 7 – бетон; 8 – плиты бетонные.

Размер атмостки -0.8м

2.2 Стены. Перегородки

Материал - кирпич.

Толщина: наружных стен - 510мм

внутренних стен - 380мм

перегородок - 120мм

Марка кирпича М125

Система перевязки кирпичной кладки:

многорядная - наружные, цепная- внутренняя.

Перегородки.

Материал - кирпич.

Перегородки выполнены с перевязкой вертикальных швов на известковом растворе.

Чтобы обеспечить надежное и прочное соединение перегородки с наружными стенами, в местах ее примыкания в кладке оставляют пазы на всю высоту помещения и шириной на 20 мм больше перегородочной конструкции.

2.3 Перекрытия

Плиты перекрытий и покрытий - многопустотные,

серии 1.041.1-3, вып1, марка ПК 60. 15-8AΙVт

Плиты перекрытия выполнены из ж/б плит, уложенные на несущие стены по слою раствора.

Концы уложенных плит опирают на кирпичные стены, глубиной - 120мм.

Уложенные плиты ж/б перекрытий анкеруют стальными связями с наружными стенами между собой. Швы между плитами заделывают цементным раствором марки М100.

2.4 Лестницы

Серия Марка

Лестничные марши с полуплощадками - 2 шт. - (материал ж/б),

размеры ступеней: проступь - 300мм,

подступёнок - 150мм, - (междуэтажные).

Служебные лестницы - 3шт,(материал ж/б), по назначению - служебные.

Ограждения - железные, высота 0.8метров+ Деревянный поручень

2.5 Крыша. Кровля

Тип крыши - четырехскатная, чердачная

Материал - кровля из волнистых асбестоцементных листов 33.5,

Обрешетка из брусков 60 ×60 и 120×60 через350мм,

Наслонные стропила 60×130 через 1000мм.

Уклон i=0,3

Высота конька - 8800мм.

Несущей конструкцией скатной крыши являются наслонные стропила, которые крепятся между собой гвоздями с антикоррозийными шляпками 4×100.

Водоотвод - 4 водостока расположенных по углам кыши

2.6 Окна. Двери

Марки дверей: ДП 21.15(входные),ДП 21.10(межкомнатные)ГОСТ 30674-99

Марки окон: ОП 12.18 ; ОП 9.18 - ГОСТ 30674-99

пластиковые стекло- пакеты: двойные

-двустворчатые (с форточкой) ,-одностворчатые

имеют тройное остекление, тип открывания сбоку и сверху + режим проветривания(открывание на 20˚)

Заполнение дверного проёма - - монтажная пена.

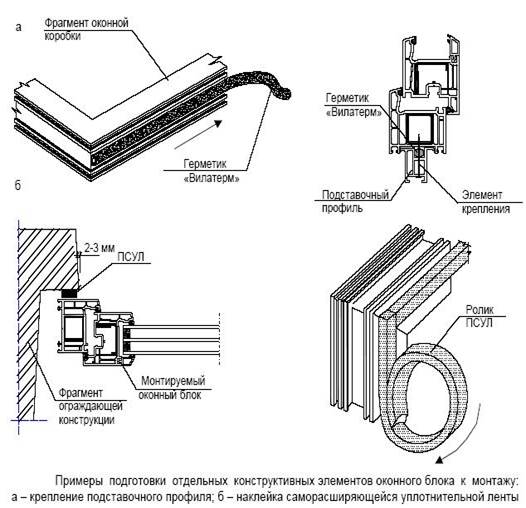

Заполнение оконного - монтажная пена, Герметик "Вилатерм"

3. Ведомость отделки

Таблица 3

*наименование, номер*	*потолок*		*стены, перегородки*		*Примечание*
*наименование, номер*	*Площадь,* м²	*вид отделки*	*Площадь,* м²		*Примечание*
1.Комната	6,3	подвесной потолок	26,7	штукатурка шпаклевка обои
2.Комната	3,8	подвесной потолок	20,54	штукатурка шпаклевка обои
3.Комната	5,6	подвесной потолок	25,0	штукатурка шпаклевка обои
4.Комната	5,4	подвесной потолок	23,8	штукатурка шпаклевка обои
5.Комната	3,1	подвесной потолок	17,7	штукатурка шпаклевка обои
6.VIP комната	11,3	подвесной потолок с точечным освещением	25	штукатурка шпаклевка обои
7.Регистратура	3,6	затирка шпаклевка окраска водоэмульсионной краской	12,6	штукатурка шпаклевка обои под покраску водоэмульсионная краска
8.Контора	7,8	затирка шпаклевка окраска	23,6	штукатурка шпаклевка обои под покраску водоэмульсион ная краска
9.Санузел	2,3	затирка шпаклевка окраска	12,3	штукатурка шпаклевка плитка
10.Душевая	2,5	затирка шпаклевка окраска	13,5	штукатурка шпаклевка плитка
11.цокольный этаж	25,8	затирка шпаклевка окраска	41,4	штукатурка шпаклевка обои под покраску водоэмульсион ная краска
12.Буфет	6,75	затирка шпаклевка окраска	26,4	штукатурка шпаклевка вагонка лак по дереву
13.цокольный этаж 2	35,96	затирка шпаклевка окраска	51,9	штукатурка шпаклевка обои под покраску водоэмульсионная краска
14.Подсобка буфета	3,1	затирка шпаклевка побелка	16,08	штукатурка шпаклевка обои под покраску водоэмульсионная краска
15.Пом.бытобслуживания	10,1	затирка шпаклевка побелка	28,38	штукатурка шпаклевка обои
16.Склад мебели	10,7	затирка шпаклевка побелка	28,2	штукатурка шпаклевка обои
17.Тепловой узел	21,0	затирка шпаклевка окраска	13,38	штукатурка шпаклевка
20.Ремонтные мастерские	14,0	затирка шпаклевка окраска	42,8	штукатурка шпаклевка обои под покраску водоэмульсионная краска
22.Электрощитовая	5,4	затирка шпаклевка окраска	19,08	штукатурка шпаклевка
23.Камера хранения	2,24	затирка шпаклевка окраска	12,3	штукатурка шпаклевка обои под покраску водоэмульсионная краска

4. Экспликация полов

Таблица 4

*Наименование или номер помещения*	*Тип пола по проекту*	*Схема пола*	*Элементы пола и их толщина*	*Площадь пола м²*
Санузлы и душевые, ванные комнаты Ι этажа(10,9)	1		1) керамическая плитка на клею 2) гидроизоляция- 2 слоя рубероида 3) стяжка цементно-песчанная-25 4) плиты древестно волокнистые-80 5) подготовка из бетона В75-80мм. 6) грунт основания утрамбованные гравием	4,8
Жилые комнаты и VIP комнаты Ι этажа (1,2,4,5,6,7,8,23)	2		1) линолеум 2) стяжка цементно-песчанная25 3) плиты древестно волокнистые 4) подготовка из бетона В75-80мм. 5) грунт основания утрамбованные гравием	49,3
Санузлы и душевые, ванные комнаты ΙΙэтажа	3		1) керамическая плитка на клею 2) гидроизоляция- 2 слоя рубероида 3) стяжка цементно песчанная-25 4) плита перекрытия	10,4
Жилые комнаты ΙΙ этажа ,на двух человек(3*15ш)			1) линолеум 2) стяжка цементно-песчанная25 3) плиты древестно волокнистые 4) плита перекрытия	187,5

5. Спецификация сборных элементов

Таблица 5

*Поз.*	*Обозначение*	*Наименование*	*Кол-* во	*Масса* *ед. кг*	*Прим.*
ФЛ 10.24	ГОСТ 13580-85	Плиты фундамента ФЛ 10.24	55	1,38
ФБС 24.5.6	ГОСТ 13579-78*	Блоки фундамента ФБС 24.5.6	57	1,22
ЛМ 28-12		Лестничный марш ЛМ 28-12 ПС вып63	2	1,52
ЛП 22-18		Лестничная площадка ЛП 22-18	2	1,10
ПК 60.15-8	серия 1.041-1	Плиты перекрытия ПК 60.15-8 АIV	32	2,20
ПК 30.12	серия 1.041-1	Плиты перекрытия ПК 30.12	5	1,22

6. Спецификация элементов заполнения проёмов

Таблица 6

*Поз.*	*Серия, ГОСТ*	*Наименование*	*Кол-во*	*Масса*	*Прим.*
Д-3	ГОСТ 30674-99	Дверной блок ДП 21. 8	13
Д-2	------//-------	Дверной блок ДП 21. 10	25
Д-1	------//-------	Дверной блок ДП 21. 15	1
ОП-12	ГОСТ 30674-99	Оконный блок ОП 12. 18	26
ОП-9	------//-------	Оконный блок ОП 9. 18	3
ОП-10	------//-------	Оконный блок ОП10. 18	1
ОП-15	------//-------	Оконный блок ОП 15. 18	1

7. Инженерное оборудование

Водопровод - хозяйственно-питьевой, расчетный напор у основания стояков 36,85м, Горячее водоснабжение от внешней сети, расчетный напор у основания стояков 36,55 м вод. ст.

Канализация - хозяйственно фекальная в городскую сеть.

Отопление - водяное, секционное. Система однотрубная, температура теплоносителя 105 ˚-70˚С (отопление чугунными радиаторами), и 100˚ - 70˚С(отопление стальными штампованными радиаторами).

Вентиляция - естественная.

Электроснабжение ΙΙ категории, напряжение 220/380В

Освещение лампами накаливания.

Оборудование кухонь и санузлов - электрические плиты, мойки, унитазы.

8. Технико-экономические показатели

1.Рабочая площадь - регистратура, контора, буфет, подсобка буфета, помещение бытового обслуживания ,склад мебели, ремонтные мастерские, камере хранения.

3.6 +7.8+6.75+3.1+10.1+10.7+14+2.24= 58,3

2. Подсобная - коридоры, вестибюль, тамбуры, лестничные клетки, электрощитовая.

46+11+5.4+ 29.5 + 25.8+ 35.96=153.36

3. Полезная - санузел (4.8+ 10.4)+сумма рабочей и подсобной площади

=226.86

4. Площадь застройки - 324м

5. Строительный объём - 324*8.800= 2851.2м

Заключение

В результате запроектировано здание "Гостиница на 32" места, общей площадью 324м2. Где использовались уникальные методики строительства, были применены современные утеплители кровли ИЗОСПАН -Б, использованы пластиковые окна и двери, жилых комнатах пол с подогревом , - Что в сумме увеличивает теплоизоляцию здания.
