Название: Разработка календарного плана строительства

Вид работы: реферат

Размер файла: 1.2 Mb

Скачать файл: referat.me-333703.docx

Краткое описание работы: Содержание Анализ ОПР План первого этажа М 1:200 2 Поперечный разрез М 1:200 3 Экспликация помещений 4 Принятые строительные конструкции 5 Спецификация сборных ж/б элементов 6

Разработка календарного плана строительства

Содержание

1. Анализ ОПР

1.1 План первого этажа М 1:200 2

1.2 Поперечный разрез М 1:200 3

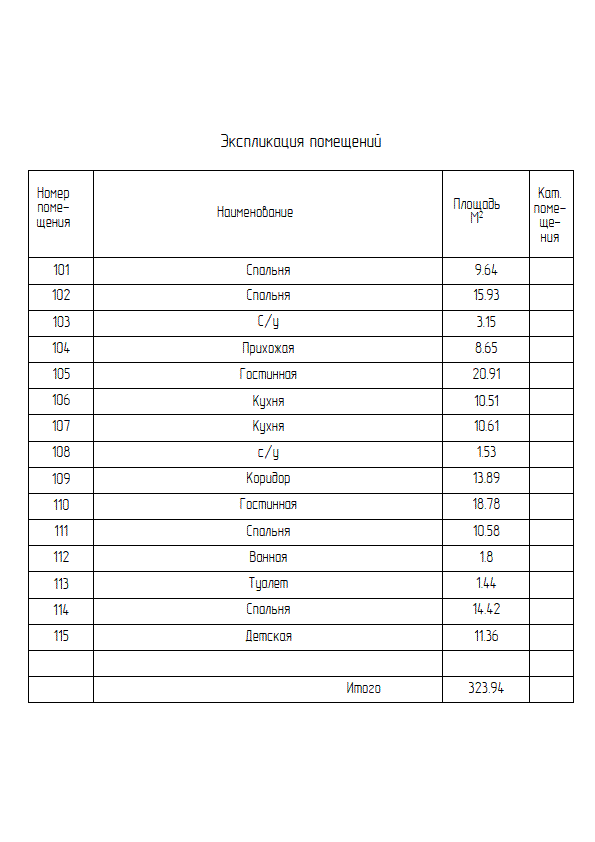

1.3 Экспликация помещений 4

2. Принятые строительные конструкции 5

2.1 Спецификация сборных ж/б элементов 6

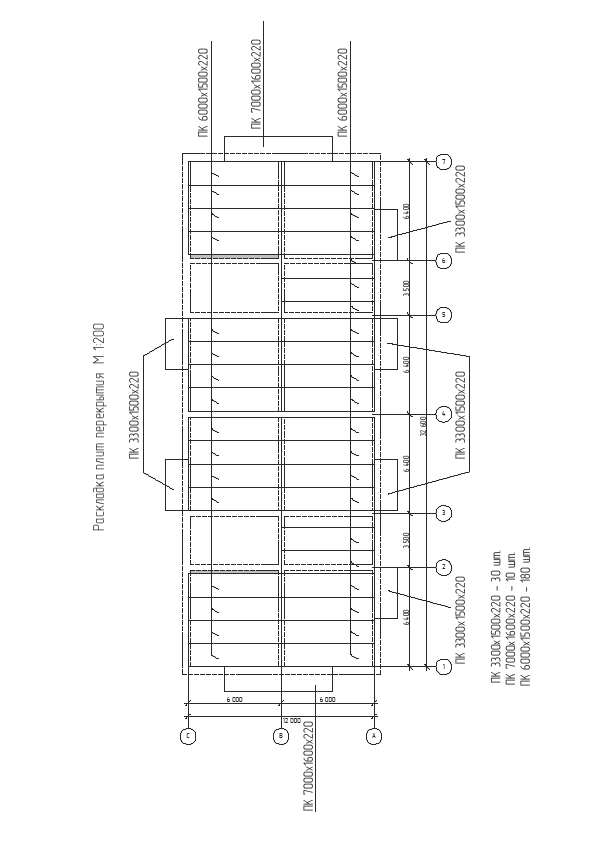

2.2 План перекрытий М 1:200 7

3. О пределение объема котлована 8

3.1 План и разрез котлована

3.2 Сечение фундаментов М 1:50 9

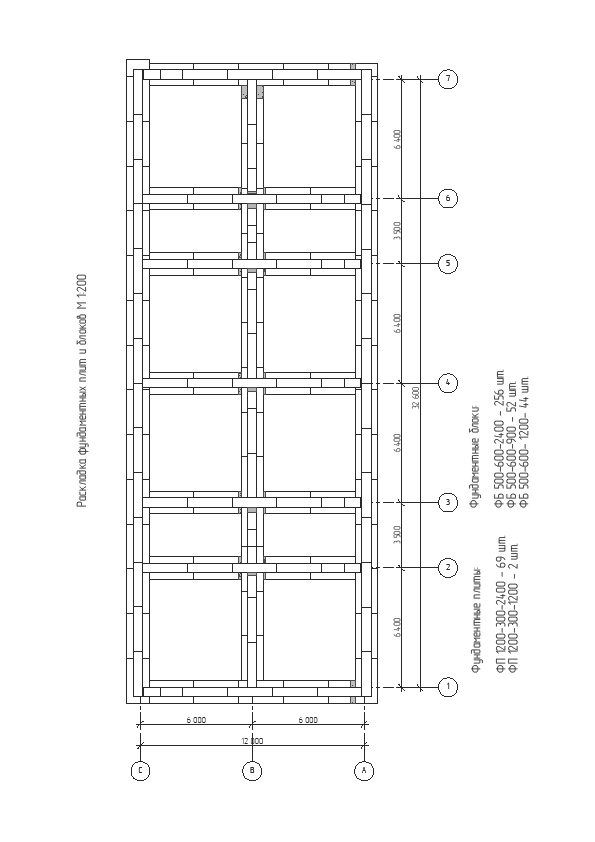

3.3 Раскладка фундаментных плит и блоков 10

4. Ведомость потребности в основных строительных материалах

5. Разработка календарного плана 11

5.1 Определение номенклатуры и объемов работ 12

5.2 Определение трудоемкости работ и затрат машинного времени 16

5.3 Определение продолжительности строительства здания 21

5.4 Календарный план 22

6. Библиографический список 23

1. Анализ ОПР

1.1 План первого этажа М 1:200

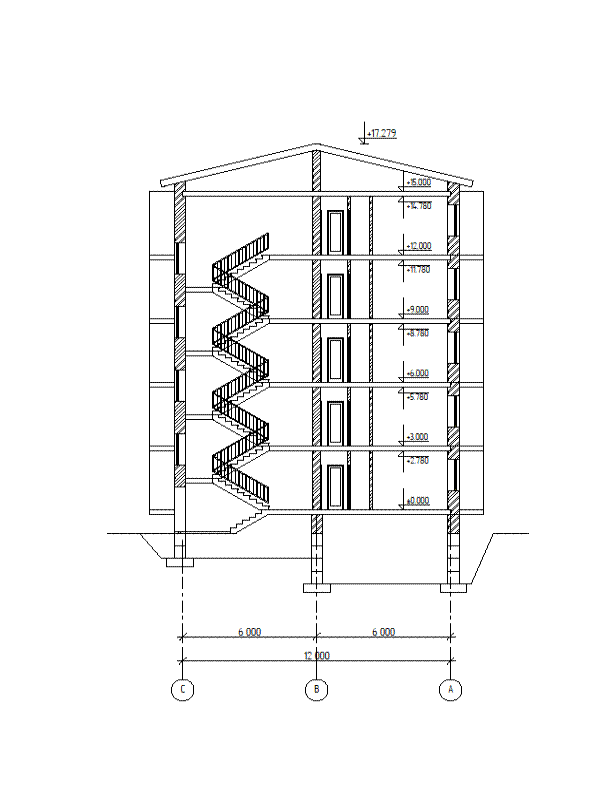

1.2 Поперечный разрез М 1:200

1.3 Экспликация помещений

2. Принятые строительные конструкции

В данной работе для определения объёмов строительно - монтажных работ приняты следующие строительные конструкции и изделия :

1. Фундаменты - сборные железобетонные .

Фундаментные плиты размерами :

ФП 1200*300*2400;

ФП 1200*300*1200;

Фундаментные б локи размерами:

ФБ 500*600*2400;

ФБ 500*600*1200 ;

ФБ 500*600*900 мм.

2. Стены – кирпичные .

Толщина наружных стен - 510 мм , внутренних - 380 мм , перегородок - 120 мм .

Утеплитель - пенополистирол .

3. Оконные проемы : пластиковые ПВХ

4. Дверные проемы : наружные металлические, внутренние деревянные: глухие и с остеклением

5. Плиты перекрытий и покрытия - сборные железобетонные.

ПК 6000*1500*220 мм ,

ПК 3300*1500*22 0 мм ,

6. Кровля – скатная, с покрытием кровельной сталью.

7. Покрытие полов - линолеум , в туалетах - керамическая плитка .

8. Отделка , инженерное оборудование - по паспорту .

2.1 Спецификация сборных железобетонных элементов

N , п/п	Наименование элементов	Эскиз	Объем бет. в 1 1 эл-те, м³	Вес 1 элемента, т	Кол-во	Общий объем бетона, м³
1	2	3	4	5	6	7
1	Фундаментные плиты ФП 1200-300-2400		0,85	2,08	65	55,25
2	Фундаментные плиты ФП 1200-300-1200		0,43	1,05	2	0,86
3	Фундаментные блоки ФБ 500-600-2400		0,72	1,75	240	172,8
4	Фундаментные блоки ФБ 500-600-1200		0,36	0,88	40	14,4
5	Фундаментные блоки ФБ 500-600-900		0,27	0,66	52	14,04
6	Плиты перекрытия ПК 60001500220		1,98	4,85	190	376,2
7	Плиты перекрытия ПК 33001500220		1,1	2,7	30	33,0

3. О пределение объема котлована

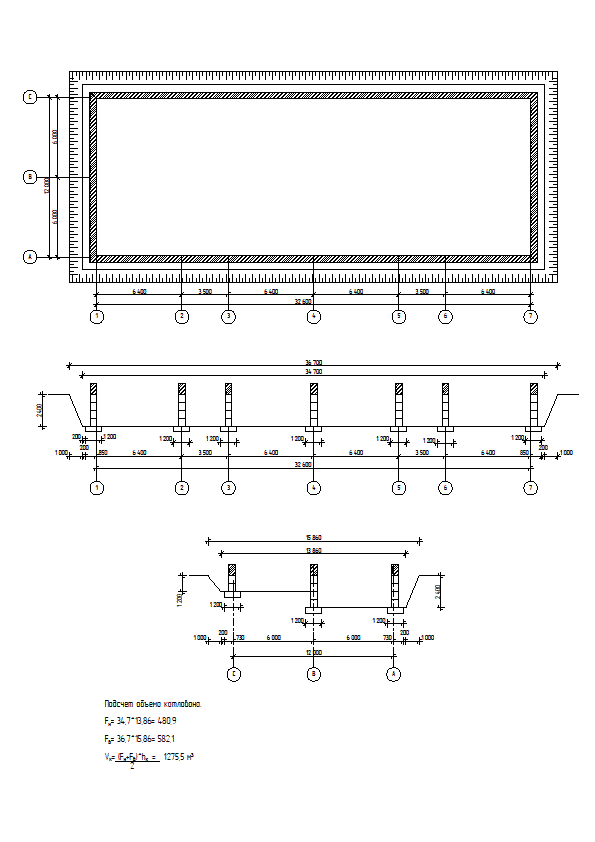

3.1 План и разрез котлована

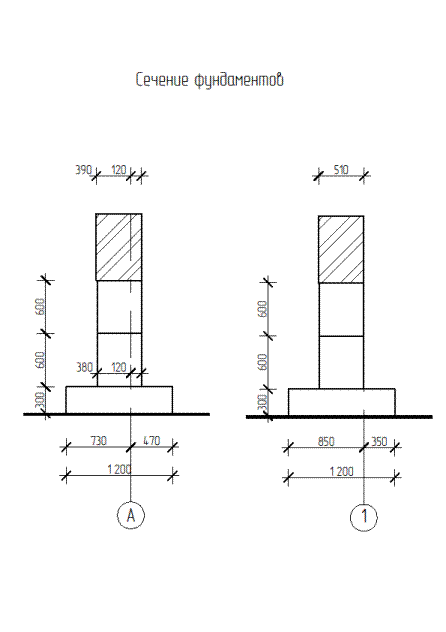

3.2 Сечение фундаментов М 1:50

4.Ведомость потребности в основных строительных материалах

N , п/п	Наименование работ	Ед. измерения	Количество
1	Фундаментные плиты	М³	56,11
2	Фундаментные блоки	М³	201,24
3	Плиты перекрытий	М³	409,2
4	Кирпич	М³	1062,76
5	Линолеум	М²	1540,8
6	Керамическая плитка	М²	79,2

5. Разработка календарного плана

Календарный план в строительстве - документ по планированию , в котором на основе объемов строительно - монтажных работ и принятых организационных и технологических решений определяют последовательность и сроки осуществления строительства .

Календарный план является основным документом в составе проекта организации строительства и проекта производства работ .

В соответствии с календарным планом строительства , разрабатывается календарный план обеспечения , график потребности в рабочих кадрах и материально - технических ресурсах .

Структура , состав и степень детализации основных данных календарного плана зависит от назначения документации , в состав которых входит календарный план , и определяется периодами работ , которому он посвящен , уровням руководства, для которого предназначен и временем когда он разрабатывается .

Основным параметром , определяющим весь остальной состав календарного плана , является период времени , на который он разрабатывается . В календарный план строительства , входящим в состав проекта организации строительства , таким периодом является год , квартал , месяц , декада , неделя , день .

В календарных планах выполнения работ в составе технологической карты в зависимости от объемов и продолжительности работ , этот период является день , смена и час .

*5.1 Определение номенклатуры и объемов работ.*
N п/п	Виды работ	Правила подсчета, эскизы, формулы	Ед. изм. по СНиП		Кол-во	Таблица, СНиП
1. Земляные работы
1	Планировка площади строительства	К габаритам здания добавлены 10 м с каждой стороны (33,62+20)(12,8+20)= 1698,6*	1000 м²		1,7	СНиП IV -2-82. Прил.т.1 табл.1-116
2	Разработка и перемещение грунта бульдозером	Плодородный слой снимается на 20 см 1698,60,2= 351,7*	1000 м³		0,35	табл.1-29 п.1
3	Разработка котлована экскаватором	Сумма верхней и нижней площадей поверхности котлована делится пополам и умножается на высоту	1000 м³		1,28
4	Подчистка грунта вручную	7% от объема разработки экскаватором 1275,50,07= 89,3*	100 м³		0,9	табл.1-79 п.1
5	Обратная засыпка котлована	V_обр.к. =(0,55+1,55)/2 k_р.о. РН Длина = 35+(1,92+0,92)/2= 31,4 м Ширина = 14+1,42= 15,82 Р= (31,4+15,82)2=94,4* V_обр.к. =(0,55+1,55)/21,0594,42,4=184,9*	1000 м³		0,185	табл.1-29 п.1
2. Основания фундаментов
6	Монтаж фундаментных плит ФП 12003002400	По чертежам раскладки фундаментов		100 шт.	0,65	табл.7-1
7	Монтаж фундаментных плит ФП 12003001200			100 шт.	0,02	табл.7-1
9	Монтаж фундаментных блоков ФБ 5006002400			100 шт.	2,4	табл.7-1
10	Монтаж фундаментных блоков ФБ 500600900			100 шт.	0,52	табл.7-1
11	Монтаж фундаментных блоков ФБ 5006001200			100 шт.	0,4	табл.7-1
12	Устройство монолитных фундаментов	Равен объему монолитных участков		100 м³	0,022	табл.6-1

3. Конструкции подземных помещений
13	Устройство гидроизоляции а) горизонтальной б) вертикальной	Определяется умножением толщины фундаментов на их периметр 0,5177,48= 88,74* Определяется умножением высоты изолируемых стен на их периметр 2,4363= 872*	100 м² 100 м²	0,9 8,72	табл.8-4 табл.8-4
17	Штукатурка цоколя	Определяется умножением высоты цоколя на его длину по периметру здания 1,251,12= 61,34*	100 м²	0,61	табл.15-151
4. Стены
18	Кирпичная кладка наружных стен	Определяется умножением площади стен, за вычетом проемов, на проектную толщину	м³	556,35	табл.8-5
19	Кирпичная кладка внутренних стен	См. п. 18	м³	494,25	табл.8-5
20	Устройство кирпичных перегородок, толщиной 120 мм	Определяется умножением длины перегородок на их высоту 94,32,585 = 1216	100 м²	12,16	табл.8-5
21	Устройство ж/б перемычек	По проекту	100 шт.	1,3
22	Установка вентиляционных блоков	По проекту	100 шт.	0,04	табл.7-49
5. Лестницы
23	Монтаж лестничных площадок	По проекту	100 шт.	0,18	табл.7-41
24	Монтаж лестничных маршей	По проекту	100 шт.	0,18	табл.7-41
25	Установка на лестничных маршах и площадках металлических ограждений	По проекту	т	0,62	табл.9-17
6. Устройство подоконных досок
26	Укладка подоконных досок	По проекту	100 шт.	1,1

7. Перекрытия и покрытия
26	Монтаж плит перекрытия ПК 60001500220 ПК 33001500220 ПК 70001500220	По чертежам плит перекрытий	100 шт.	1,9 0,3 0,1	табл.7-39
8. Плиты лоджий, балконов и др.
27	Устройство экранов ограждений	По проекту	100 шт.	0,3	табл.7-47
28	Гидроизоляция по балконам	Определяется умножением длины балкона на его вынос (3,31,530)+(71,610)= 149	100 м²	1,49	табл.11-3
29	Устройство цементной стяжки	Определяется умножением длины балкона на его вынос	100 м²	1,49	табл.11-8
9. Заполнение проемов
30	Заполнение оконных проемов	Деревянные и металлические оконные и дверные блоки измеряются умножением ширины на их высоту по наружному обводу коробок	100 м²	1,35	табл.10-13
31	Заполнение дверных проемов		100 м²	2,83	табл.10-13
32	Заполнение балконных проемов		100 м²	1,89	табл.10-22
10. Устройство кровли
33	Устройство пароизоляции	Объем работ по покрытию кровель следует исчислять по полной площади покрытия	100 м²	3,91	табл.12-9
34	Устройство плиточного утеплителя		100 м²	3,91	табл.12-9
35	Отделка кровельной сталью	Умножение горизонтальной проекции крыши на коэффициент уклона 1:4 = 3,911,118=4,37*	100 м²	4,37	табл.12-1
36	Устройство деревянных конструкций кровли	Рассчитывается по площади скатов	100 м²	4,37
11. Полы
36	Устройство оснований	F_осн = F_пола	100 м²	16,2	табл.11-8
37	Гидроизоляция полов	F_гидр = F_пола	100 м²	16,2	табл.11-9
38	Тепло- и звукоизоляция плитная	F_{звукоизол} = F_пола	100 м²	16,2	табл.11-7
39	Покрытие полов а) керамическая плитка б) линолеум	Определяется площадью между внутренними стенами или перегородками	100 м²	0,8 15,4	табл.11-20
12. Внутренняя отделка
40	Отделка поверхностей под окраску а) стен б) потолков	По фактической площади отделки стен, перегородок, колонн, балок и других конструкций	100 м²	38,0 16,2	табл.15-59
41	Штукатурка внутренних поверхностей а) стен б) оконных и дверных откосов	100 м²	38,0 1,63	табл.15-56
42	Окраска стен	Исчисляется без вычета проемов	100 м²	40,2	табл.15-152
43	Масляная окраска а) оконных заполнений б) дверных заполнений	Вычисляется с учетом коэффициентов для окон - 2,8 ; для дверей – 2,4	100 м²	5,32 5,26	табл.15-159
44	Остекление окон и дверей	Определяется по наружному обводу коробок	100 м²	6,07
13. Разные работы
45	Устройство основания под отмостку	V_отм =F_отм * h 107,210,05 =5,36*	м³	5,36	табл.11-1
46	Покрытие отмостки асфальтобетонной смесью	100 м²	1,07	табл.11-13

Расчет объема кирпичной кладки:

Объем кирпичной кладки по оси А: (0,51*32,6*16,5)-(0,51*112,5) = 216,9 м³

Объем кирпичной кладки по оси В: (0,38*32,6*13,9)- (0,38*115,5) = 128,3 м³

Объем кирпичной кладки по оси С: (0,51*32,6*16,5)- (0,51*81,3) = 232,9 м³

Объем кирпичной кладки по оси 1: (0,51*12,78*16,5)- (0,51*34,8) = 89,8 м³

Объем кирпичной кладки по оси 2: (0,38*11,76*13,9)- (0,38*10,5) = 58,1 м³

Объем кирпичной кладки по оси 3: (0,38*11,76*13,9)- (0,38*12,6) = 57,3 м³

Объем кирпичной кладки по оси 4: (0,38*11,76*13,9) = 62,1 м³

Объем кирпичной кладки по оси 5: (0,38*11,76*13,9)- (0,38*12,6) = 57,3 м³

Объем кирпичной кладки по оси 6: (0,38*11,76*13,9)- (0,38*10,5) = 58,1 м³

Объем кирпичной кладки по оси 7: (0,51*12,78*16,5)- (0,51*34,8) = 89,8 м³

5.2 Определение трудоемкости работ и затрат машинного времени

N п/п	Виды работ	Объем работ		Трудоемкость работ				Затраты машинного времени
		Ед.изм.	Кол-во	Норма на ед. в чел. часах	На весь объем			Норма на ед. в чел. часах	На весь объем
		Ед.изм.	Кол-во	Норма на ед. в чел. часах	Чел- час		Чел- дн	Норма на ед. в чел. часах	Маш-час	Маш-дн
1	2	3	4	5	6		7	8	9	10	11
Земляные работы
1	Планировка площади строительства	1000 м²	1,7	-	-	-		0,33	0,56	0,07	§ Е2-1-36
2	Разработка котлована экскаватором	100 м³	12,8	-	-	-		4,5	57,6	7,2	§ Е2-1-8
3	Подчистка грунта вручную	1 м³	51,7	1,5	77,55	9,69		-	-	-	§ Е2-1-47
4	Обратная засыпка котлована	1 м³	245	0,81	198,45	24,8		-	-	-	§ Е2-1-58
*Итого:*	**34,491,5=51,74***				*7,27*
Основания фундаментов
5	Монтаж фундаментных плит ФП 12003002400	шт.	65	0,78	50,7	6,33		0,26	16,9	2,11	§ Е4-1-1
6	Монтаж фундаментных плит ФП 12003001200	шт.	2	0,63	1,26	0,16		0,21	0,42	0,05	§ Е4-1-1
7	Монтаж фундаментных блоков ФБ 5006002400	шт.	240	0,78	187,2	23,4		0,26	62,4	7,8	§ Е4-1-1
8	Монтаж фундаментных блоков ФБ 500600900	шт.	52	0,45	23,4	2,925		0,15	7,8	0,975	§ Е4-1-1
9	Монтаж фундаментных блоков ФБ 5006001200	шт.	40	0,45	18	2,25		0,15	6	0,75	§ Е4-1-1
10	Устройство монолитных фундаментов	1 м³	2	2,2	4,4	0,55		-	-	-	§ Е4-1-53
*Итого:*	**35,6151,5=53,423***				*11,69*

Конструкции подземных помещений
11	Устройство гидроизоляции а) горизонтальной б) вертикальной	100 м²	0,9 8,72	8,3 10	7,47 87,2	0,94 10,9	-	-	-	§ Е3-2
12	Штукатурка цоколя	100 м²	0,61	10,5	6,405	0,80	-	-	-	§ Е8-1-2
*Итого:*	**12,641,5=18,96***			-
Стены
13	Кирпичная кладка наружных стен	1 м³	475,5	3,2	1521,6	190,2	-	-	-	§ Е3-3
14	Кирпичная кладка внутренних стен	1 м³	413,4	3,2	1322,9	165,36	-	-	-	§ Е3-3
15	Устройство кирпичных перегородок, толщиной 120 мм	1 м²	1216	0,8	972,8	121,6	-	-	-	§ Е3-12
16	Установка вентиляционных блоков	1блок	4	1,5	6	0,75	0,38	1,52	0,19	§ Е4-1-14
16	Устройство ж/б перемычек	1 проем	130	0,45	58,5	7,3	0,15	19,5	2,4	§ Е3-16
*Итого:*	**485,211,5=727,82***			*2,59*
Лестницы
17	Монтаж лестничных площадок	1 элемент	18	0,92	16,56	2,07	0,23	4,14	0,518	§ Е4-1-10
18	Монтаж лестничных маршей	1 элемент	18	0,92	16,56	2,07	0,23	4,14	0,518	§ Е4-1-10
19	Установка на лестничных маршах и площадках металлических ограждений	1 м	30,8	-	-	-	0,37	11,4	1,425	§ Е4-1-11
*Итого:*	**4,141,5=6,21***			*2,46*

Устройство подоконных досок
20	Укладка подоконных досок	1 элемент	55	0,4	22	2,75	-	-	-
*Итого:*	**2,751,5=4,125***			-
Перекрытия и покрытия
21	Монтаж плит перекрытия ПК 60001500220 ПК 33001500220	1 шт.	190 30	0,72 0,72	136,8 21,6	17,1 2,7	0,18 0,18	34,2 5,4	4,275 0,675	§ Е4-1-7
*Итого:*	**19,81,5=29,7***			*4,95*
Плиты лоджий
22	Устройство экранов ограждений	1 элемент	30	0,48	14,4	1,8	0,16	4,8	0,6	§ Е4-1-9
23	Гидроизоляция по балконам	100 м²	1,49	6	8,94	1,12	-	-	-	§ Е11-37
24	Устройство цементной стяжки	100 м²	1,49	23,0	34,27	4,28	-	-	-	§ Е19-43
*Итого:*	**7,21,5=10,8***			*0,6*
Заполнение проемов
26	Заполнение оконных проемов	100 м²	1,35	20	27	3,38	10	13,5	1,688	§ Е6-13
27	Заполнение дверных проемов	100 м²	2,83	18	42,84	5,36	9	25,47	3,184	§ Е6-13
28	Заполнение балконных проемов	100 м²	1,89	16	30,24	3,78	8	15,12	1,89	§ Е6-13
*Итого:*	**12,521,5=18,78***			*6,76*
Устройство кровли
29	Устройство пароизоляции	100 м²	3,91	6,7	26,197	3,28	-	-	-
30	Устройство плитного утеплителя	1 м²	391	0,36	140,76	17,6	-	-	-	§ Е11-41

31	Отделка кровельной сталью	1 м²	457	0,36	164,52	20,57	-	-	-	§ Е7-6
32	Устройство деревянных конструкций кровли	100 м²	4,37	29,2	127,6	15,9
*Итого:*	**57,41,5=86,1***			-
Полы
32	Устройство оснований	100 м²	16,2	11,5	186,3	23,29	-	-	-	§ Е19-38
33	Гидроизоляция полов	100 м²	16,2	1,8	29,16	3,65	-	-	-
34	Тепло- и звукоизоляция плитная	1 м²	1620	0,36	583,2	72,9	-	-	-	§ Е11-41
35	Покрытие полов а) керамическая плитка б) линолеум	1 м²	79,2 1540,8	0,59 0,15	46,728 231,12	5,84 28,89	- -	- -	- -	§ Е19-19 § Е19-13
*Итого:*	**134,571,5=201,86***			-
Внутренняя отделка
36	Отделка поверхностей под окраску а) стен б) потолков	100 м²	38,0 9,8	70,5 89,0	2679 872,2	334,88 109,03	- -	- -	- -
37	Штукатурка внутренних поверхностей а) стен б) оконных и дверных откосов	100 м² 1 м²	38,0 163	49,5 2,0	1881 326	235,13 40,75	- -	- -	- -	§ Е8-1-2
38	Окраска стен	100 м²	40,2	26,4	1061,3	132,66	-	-	-	§ Е8-1-15
*Итого:*	**852,451,5=1278,68***			-

Разные работы
41	Устройство основания под отмостку	100 м²	1,07	4,3	4,601	0,58	-	-	-	§ Е17-33
42	Покрытие отмостки асфальтобетонной смесью	100 м²	1,07	4,6	4,922	0,62	-	-	-	§ Е17-34
*Итого:*	**1,21,5=1,8***			-

Итого: Q смр=2490 чел-дн

Трудоемкость работ, не включенных в номенклатуру
43	Общие неучтенные работы	20% от Q смр	498
44	Внутриплощадочные работы	5% от Q смр	124,5
45	Сантехнические Работы	10% от Q смр	249
46	Электротехнические работы	5% от Q смр	124,5
47	Благоустройство территории	0,5% от Q смр	12,45
48	Сдача объекта	0,5% от Q смр	12,45
Итого:			1020,9

Общая трудоемкость работ составит:

Q смр + Q пр = 2490+1020,9=3510,9 чел-дн

5.3 Определение продолжительности строительства здания и количество рабочих

Нормативная продолжительность строительства, Т, определяется по СНиП 1.04-03-85 и составляет 7 месяцев. Т = 7 * 24 = 168 дней.

Общее количество людей, необходимых для строительства N = Qобщ / Т = 3510,9 / 168 = 20,9 = 21 чел. Принимаем 21 человек; 3 бригады: 1- 14 чел; 2 – 4 чел; 3 – 3 чел.

№

пп

Виды работ

Трудоемкость

работ,чел-дн

Кол. рабочих

Кол. смен

Продол. в днях

Земляные работы

Устройство фундаментов

Конструкции подземных помещений

Кирпичная кладка стен.

Лестницы

Перекрытия и покрытия

Плиты лоджий

Устройство кровли

Внутренняя отделка

Заполнение проемов

Укладка подоконных

досок

Полы

Разные работы

Сантехнические работы

Работы электрические

Внутриплощадочные, благоустройство, сдача проекта

51,74

53,42

18,96

727,82

6,21

29,7

10,8

86,1

1278,68

18,78

4,13

201,86

1,8

249

124,5

149,4

1,5

1,52

0,54

20,73

0,18

0,85

0,3

2,5

36,4

0,54

0,12

5,75

0,05

4,73

2,4

2,84

1 бр

2 бр

3 бр

1 бр

1,5

0,5

2,5

6,5

1,5

0,5

3510,9

100%

6. Библиографический список

1. Гаевой А .Ф., Усик С.А. Курсовое и дипломное проектирование. Промышленные и гражданские здания/Ленинград. Стройиздат. 1987

2. СНиП IV -2-82 Часть IV глава 2, том 1. Сметные нормы и правила/Госстрой СССР, Москва. Стройиздат. 1985

3. СНиП IV -2-82 Часть IV глава 2, том 2. Сметные нормы и правила/Госстрой СССР, Москва. Стройиздат. 1983

4. СНиП 1. 04-03-85 Строительный каталог. Часть2. Типовые проекты предприятий, зданий и сооружений/СССР. ЦИТП. 1987

5. ЕНиРы.

Разработка календарного плана строительства

Похожие работы
