Министерство Образования и Молодежи Республики Молдова

Технический Университет Молдовы

Кафедра КПЭА

Курсовая работа

по дисциплине Электроника

Проектирование усилителей низкой частоты

Выполнил:

студент гр.SER-042 Бабей.Л

Проверил:

доцент кафедры Сорокин Г.Ф.

Кишинев 2009


Содержание:

1. Цель работы ……………………...……………………………2

2. Введение………………………………………………………..3

3. Основная часть………………………………………………....4

4. Расчётная часть…………………………………………………8

5. Заключение……………………………………………………..15

6. Библиография…………………………………………………..16


Цель работы: познакомиться с режимами работы транзисторов обоих типов проводимости, рассчитать мощный многокаскадный усилитель, у которого выходной каскад работает в режиме АБ, предварительные в режиме А.

1. Исходные данные :

схема выходного каскада – с трансформаторным входом и выходом.


3) Введение

Усилителем называют устройство, предназначенное для повышения мощности входного сигнала. Увеличение мощности достигается за счет энергии источников питания. Маломощный входной сигнал лишь управляет передачей энергии источника питания в полезную нагрузку.

Включение нагрузки непосредственно в выходную цепь усилительных элементов без выходного трансформатора позволяет устранить вносимые последним частотные, фазовые и нелинейные искажения, уменьшить размеры, вес, объем и стоимость каскада, повысить его кпд и избавиться от нелинейных искажений, вызываемых отсечкой тока в режиме В.

При работе бестрансформаторного каскада в режиме А предельный кпд равен 50% , в режиме В – 78,6%, реальный кпд выше, чем у трансформаторного каскада из-за отсутствия потерь в трансформаторе.


4) Основная часть

Далее будет описана одна из методик расчёта предварительного усилителя и каскада мощного усиления.

Принципиальная схема каскада предварительного усиления

(рис. 1) :

Теоретический расчёт каскада предварительного усиления :

Ток через сопротивление нагрузки:

Коэффициент усиления по напряжению усилителя:

Ток коллектора в рабочей точке:

Сопротивление в цепи коллектора:

Напряжение на сопротивлении в цепи эмиттера:

Сопротивление в цепи эмиттера:

Напряжение коллектор – эмиттер в рабочей точке:

Нахождение тока базы по выходным характеристикам (рис. 2):

Ток делителя:

Напряжение на резисторе R2 находим по входным характеристикам (рис. 3):

Сопротивление резистора R2:

Сопротивление резистора R1:

Общее входное сопротивление (с учётом, что входное сопротивление каскада намного больше сопротивления делителя):

тогда, коэффициент усиления рассчитанного усилителя:

ёмкости переходных и блокировочного конденсаторов можно найти следующим образом:

; ; ; .

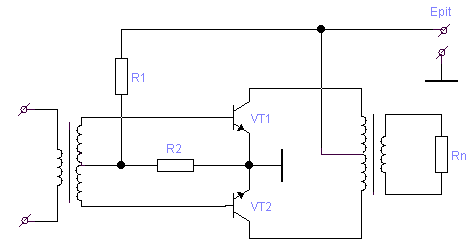

Принципиальная схема каскада мощного усиления (рис. 4) :

Рис. 4

Теоретический расчёт каскада мощного усиления :

Определение необходимого напряжения питания:

Максимальный ток коллектора одного транзистора:

Амплитудное значение напряжения на коллекторе одного транзистора:

Стр.6

Определение максимальной мощности рассеивания на коллекторе одного транзистора:

По этим данным выбираем транзисторы выходного каскада. По характеристикам находим напряжение и ток базы транзисторов в рабочей точке, их амплитудные значения.

Определяем ток делителя :

Ёмкости переходных конденсаторов:

5) Расчётная часть

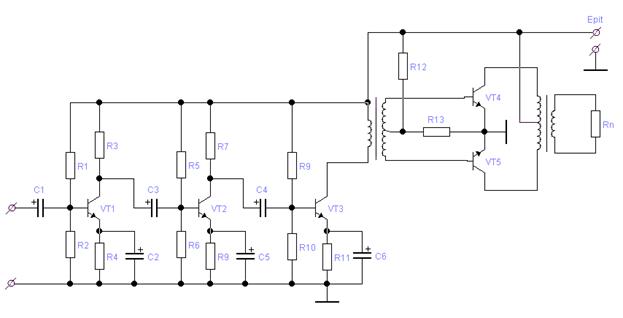

Рис. 5 Схема электрическая принципиальная

Определение необходимого напряжения питания:

Определяем максимальный ток коллектора одного транзистора:

Определим действующее напряжение на коллекторе одного транзистора:

Определение максимальной мощности рассеивания на коллекторе одного транзистора:

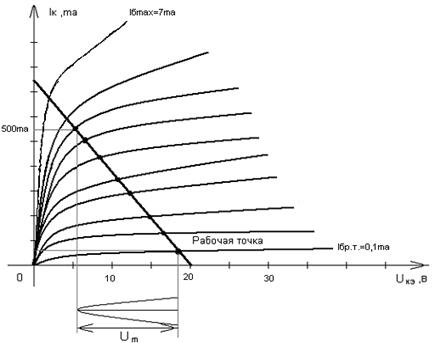

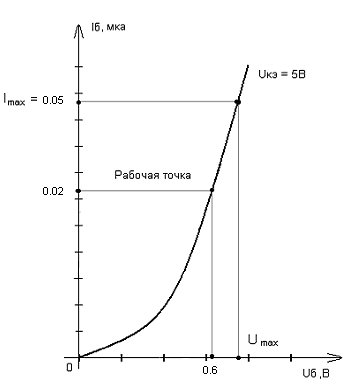

По этим данным выбираем транзисторы выходного каскада: КТ815, КТ814. Они имеют следующие выходные (рис. 6) и входные (рис. 7) характеристики.

По характеристикам находим напряжение и ток базы транзисторов VT3, VT4 в рабочей точке, их амплитудные значения:

Стр.8



Определение коэффициента нелинейных искажений.

Необходимо построить сквозную характеристику:

Найдем для амплитуд токов на выходных характеристиках, центрируя относительно :

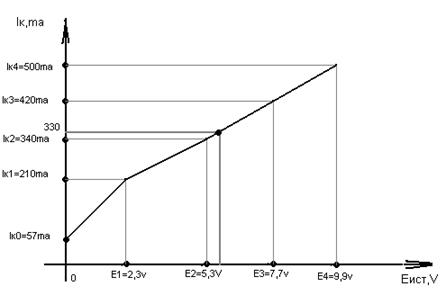

По этим данным строим сквозную характеристику (рис. 10):

Транзисторы выходного каскада комплементарны, коэффициент асимметрии b выбираем равным 0,1.

По сквозной характеристике находим токи, которым соответствуют :

Тогда

Далее производим расчёт гармонических составляющих тока коллектора:

Определяем коэффициента гармоник по формуле:

Стр.10

Учитывая действие местной ООС в УМ

; ;

Для обеспечения требуемого Кг требуется ООС глубиной


Выбираем транзистор предвыходного каскада:

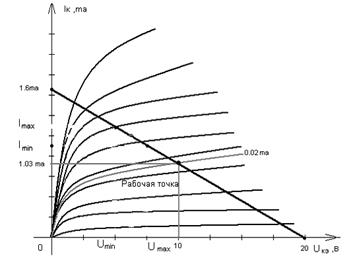

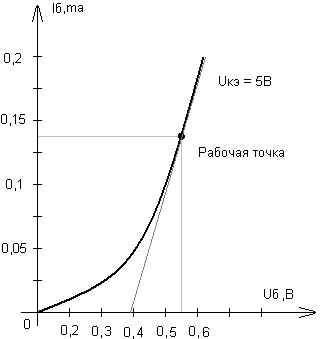

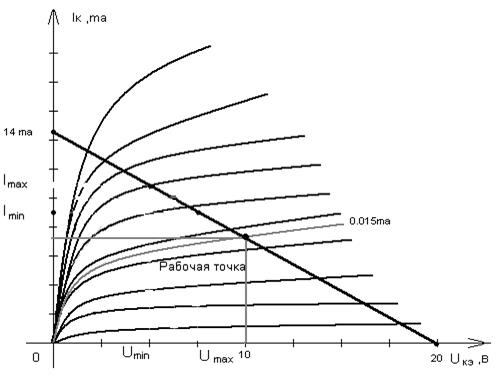

Хорошими параметрами обладает транзистор типа КТ3102Г. Его выходные и входные характеристики представлены на (рис. 8), (рис. 9)

По характеристикам находим напряжение и ток базы транзистора VT2 в рабочей точке, их амплитудные значения:


Сопротивления резисторов делителя:

Входное сопротивление предварительного каскада:

В этот каскад вводится параллельная ОС по напряжению - цепочка R6C6.

Расчёт ООС.

Так как данная ООС не изменяет К, а уменьшает

Входной каскад из-за малого сопротивления предоконечного каскада выбран ОК.

В качестве VT1 выбираем транзистор КТ339А. Таким образом получим:


Теперь найдём ёмкости переходных и блокировочных конденсаторов:


6) Заключение.

Основной целью данной курсовой работы стало изучение методов расчёта мощных многокаскадных усилителей низкой частоты. В работе эта задача была успешно решена:

- освоенные теоретические навыки позволяют на данном этапе обучения спроектировать несложные усилители мощности;

- применение местных и общих отрицательных обратных связей позволяет улучшить параметры усилителя до необходимой величины;

Можно также отметить, что достигнут требуемый коэффициент гармоник и коэффициент усиления. Высокий коэффициент гармоник УМ скомпенсирован введением ООС по напряжению.

7) Библиография.

1. Проектирование транзисторных усилителей «Машиностроение», 1978г

2. Петухов В. М. Транзисторы и их зарубежные аналоги. Том 1, 2, Москва, «РадиоСофт», 2004г

3. Цыкина А.В. Усилители. Москва, «Связь», 1972 г

4. Лавриненко В.Ю. Справочник по полупроводниковым приборам. Киев, «Техника», 1984г

5. Гершунский Б.С. Справочник по расчету электронных схем. Киев, «Высшая школа», 1983г
