Средства отображения информации

Министерство образования и науки Украины

НТУ «ХПИ»

Кафедра промышленной и биомедицинской электроники

Расчетно-графическое задание

по дисциплине: «Средства отображения информации»

Подготовила: студентка

группы ЭМС 47-в

Демидова Евгения

Принял: Макаров В.А.

Харьков 2010


Задание

1. Произвести выбор типа индикатора в соответствии с режимом стробирования. ЭО должен гореть при совпадении низкого напряжения (логический «0») на строке и столбце.

2. Произвести выбор буферной микросхемы (регистра).

3. Произвести расчет формирователей строк или столбцов.

4. В соответствии с заданием синтезировать знакогенератор.

IH = IF =20 мА

UVD =2,2 B

IИМП = IH *q1/2 =20*51/2 =44,72 мА

I2 = IИМП *7 =7*44,72 =313,04 мА

R1 =……= R7 =(E - UVD – UВЫХ (0) ) / IИМП =(5 - 2,2 – 0,4 )/ 44,72*10-3 =53,66 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R1 =……= R7 =51 Ом

I2 = IС

Далее следует выбрать транзисторы, исходя из рассчитанного ранее тока.

В результате подбора транзисторов был выбран германиевый транзистор p-n-p ГТ320А, который отвечает всем поставленным требованиям.

IС =150 мА

IС И =300 мА

UСЕ =12 В

UВЕ =3 В

b =20 – 80

Выбрав средний коэффициент b, получим данные для дальнейшего расчета.

I1 = I2 /b =313,04 / 40 =7,8 мА

UС * =Е - UВЕ - UВЫХ =5 -3 – 0,4=1,6 В

R8 =……= R12 = UС * / I1 = 1,6 / 7,8*10-3 =205 Ом

Выбираем резисторы по номинальному ряду резисторов из сетки Е24.

R8 =……= R12 =200 Ом

И для выполнения условия задания нужно выбрать индикатор КWM – 20571CGB

В качестве регистра можно взять микросхему 555АП6 (DD1 на рисунке1), в качестве дешифратора — микросхему К155 ИД7 (DD2 на рисунке1).

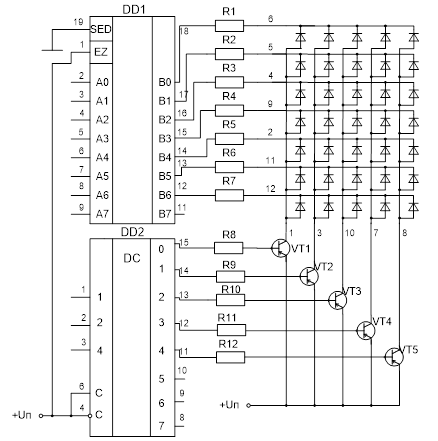

Рисунок 1.Функциональная схема

Ст.1=11101011=EB

Ст.2=10000000=80

Ст.3=11101011=EB

Ст.4=10000000=80

Ст.5=11101011=EB

Ст.1=10111101=BD

Ст.2=10111110=BE

Ст.3=10101110=AE

Ст.4=10010110=96

Ст.5=10111001=B9


Ст.1=11001110=C1

Ст.2=10111110=BE

Ст.3=10111110=BE

Ст.4=10111110=BE

Ст.5=11011101=DD

Ст.1=11001110=CE

Ст.2=10110110=B6

Ст.3=10110110=B6

Ст.4=10110110=B6

Ст.5=10111001=B9

Ст.1=11110001=F1

Ст.2=11101110=EE

Ст.3=11101110=EE

Ст.4=11101110=EE

Ст.5=11111101=FD
