Измерение параметров усилителя мощности низкой частоты, собранного на ИМС К174УН7
Мордовский государственный университет им. Н.П. Огарева
Факультет светотехнический
Кафедра микроэлектроники
Отчет по лабораторной работе №3
по курсу «Микроэлектроника»
«Измерение параметров усилителя мощности низкой частоты, собранного на ИМС К174УН7»
Автор отчета Э. Р. Сюбкаева
Обозначение отчета ЛР – 02069964 – 210102 – 03 – 11
Преподаватель: С. В. Никитанов
Саранск 2011
1 Цель работы
Цель работы изучить параметры усилителя мощности низкой частоты.
2 Программа и методика эксперимента
В данной работе для измерения параметров усилителя мощности низкой частоты собрана электрическая схема, показанная на рисунке 1. Схема помещена в корпус. Внешний вид устройства схематически представлен на рисунке 2.
Для измерений входного сопротивления исходная схема (рисунок 3), снабжена дополнительным устройством: резистором, подключенным ко входу электронной схемы, и включенным параллельно ему переключателем К1 (рисунок 1). В положении, показанном на рисунке 2, К1 замкнут. Роль вольтметров (V1 и V2 ) играет осциллограф. Это позволяет проконтролировать вид сигнала. В качестве генератора сигнала (G на рисунок 1) используется генератор гармонических сигналов.
Рисунок 1 - Схема измерения параметров усилителя мощности низкой частоты

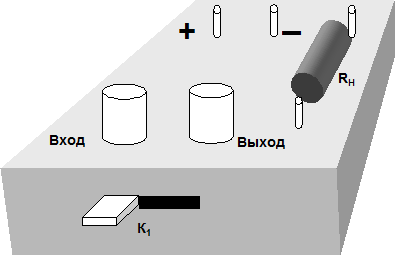

Рисунок 2 - Внешний вид устройства
![]() |
Рисунок 3 - Схема усилителя мощности, собранного на ИМС К174УН7
3 Результаты исследования
Произвели измерение и вычисление параметров усилителя мощности низкой частоты. Все результаты занесли в таблицу 1.
Таблица 1 – Вычисление параметров усилителя
UВХ , мВ |
Положение ключа К1 |
UВЫХ , В |
КУ, U |
КУ, U , дБ |
RВХ , кОм |
КУ, I |
КУ, P |
20 |
Замкнут |
1,6 |
80 |
38 |
40,133 |
7,6* |
3* |
Разомкнут |
0,7 |
35 |
31 |
6,2* |
2* |
где UВХ – амплитуда входного напряжения;
UВЫХ
– амплитуда выходного напряжения;
КУ, U – коэффициент усиления по напряжению;
RВХ – входное сопротивление;
КУ, I – коэффициент усиления по току;
КУ, P – коэффициент усиления по мощности.
4 Обработка экспериментальных данных
Коэффициент усиления по напряжению вычислили как
КУ, U = UВЫХ /UВХ , (1)
В качестве единицы измерения коэффициента усиления часто используют децибел, который определяется как
КУ, U [ дБ ] = 20 lg (UВЫХ /UВХ ), (2)
Входное сопротивление вычислили как
RВХ = R1∙ (UВЫХ2 /UВЫХ1 – 1) – 1 , (3)
где R1 – номинал резистора на схеме рисунка 1 (51,6 кОм).
Коэффициент усиления по току вычислили как
КУ ,I = КУ ,U (RВХ /RH ), (4)
где RH - Сопротивление нагрузки (20 Ом).
Коэффициент усиления по мощности вычислили как
КУ, P = К2 У, U (RВХ /RH ), (5)
5 Анализ результатов и выводы
При выполнении данной работы нами была снята зависимость выходного напряжения от входного. Также нами были рассчитаны параметры усилителя низкой частоты, а именно входное сопротивление ИМС, коэффициенты усиления ИМС по напряжению, по мощности, по току.
![]() |
