Расчет роторно-поршневого двигателя
Министерство образования Российской Федерации
Тульский Государственный Университет
Курсовая работа по дисциплине:
« Ракетостроение »
Расчет роторно-поршневого двигателя
Выполнил: студент гр.131201 Мартынов М.Н.
Руководитель: д.т.н., профессор Поляков Е.П.
Тула 2005
Задание
Рассчитать РПД, при следующих исходных данных:
Скорость полёта |
МН=2 |
Высота полёта |
Н=6 км |
Тяга двигателя |
2*105Н |
Топливо |
ТТ1 |
Режим работы |
РМТ |
Допущения принятые при расчёте
1. Полагаем, что основное рабочее тело – идеальный газ.
2. Движение рабочего тела рассматривается как одномерное течение (параметры рабочего меняются только в продольном направлении).

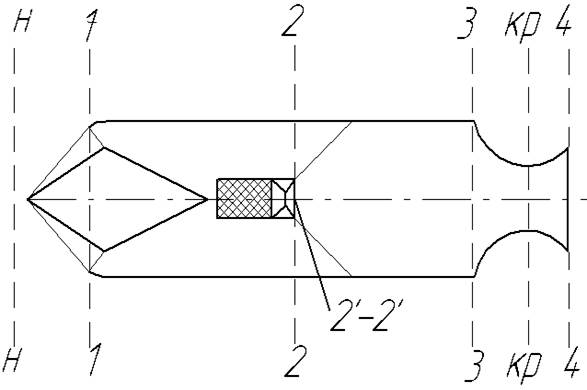

Рис. 1 Расчётная схема РПД
Порядок расчёта
1. Определение параметров невозмущённого потока по заданным исходным данным
Исходя из заданной высоты полёта, определяем термодинамические параметры невозмущённого потока:
Высота над уровнем моря, м |
6000 |
Температура, К |
249,13 |
Давление, Па |
47214,7135 |
Плотность, кг/м3 |
6,602∙10-1 |
С помощью газодинамических функций определим параметры торможения невозмущённого потока. Для этого определим значения приведённой скорости невозмущённого потока и соответствующих газодинамических функций:
;
;
;
;
;
;
.
2.Определение параметров во входном сечении диффузора
Будем рассматривать частный случай работы двигателя – расчётный режим. При этом параметры потока во входном сечении диффузора будут равны параметрам невозмущённого потока:
;
;
;
;
;
;
.
3.Определение параметров по тракту диффузора
Скорость полёта рассчитываемого РПД Мн=2.
Принимаем коэффициент восстановления давления в диффузоре. Диффузор рассматриваемого двигателя должен обеспечивать величину коэффициента восстановления давления не менее . Будем рассматривать диффузор с системой состоящей из двух скачков, величина коэффициента восстановления давления при этом
.
Определим параметры торможения на выходе из диффузора:
;
Температура торможения в первом приближении остаётся постоянной:
;
;
Определим значение относительной скорости в выходном сечении диффузора и величину площади входного сечения камеры:
;
где =50÷70
.
;
;
;
площадь входного сечения диффузора в данном случае принята равной 1.
Определим с помощью газодинамических функций термодинамические параметры потока на выходе из диффузора:
;
;
;
;
;
;
4.Определение параметров в сечении
.
;
;
.
Определим значение относительной скорости сечении :
.
Определим с помощью газодинамических функций термодинамические параметры потока на выходе из диффузора:
;
;
;
;
;
.
5.Определение параметров в выходном сечении КС.
Коэффициент увеличения температуры (относительный подогрев):
,
где Hu=3900(1,638∙107
) – низшая теплотворная способность топлива;
L0=2,36 – стехиометрический коэффициент.
;
Определим температуру торможения в сечении 3-3:
;
;
Давление торможения в 3 сечении определим из уравнения равенства секундного расхода:
;
;
.
Определим с помощью газодинамических функций термодинамические параметры потока в сечении 3-3:
;
;
;
;
;
6.Расчёт параметров в сопловой части двигателя
Определим относительную скорость в выходном сечении сопла:
;
Определим с помощью газодинамических функций термодинамические параметры потока в сечении 4:
;
;
;
;
;
;
;
;
;
Режим максимальной тяги (РМТ) характеризуется значением коэффициента избытка окислителя .Учитывая, что величина относительного подогрева не должна превышать предельного ее значения, получаем значение α=1,51. Это значение коэффициента избытка окислителя будем использовать в дальнейших расчётах.
7.Расчет геометрических параметров
Рассчитаем геометрические параметры заданного двигателя:
При принятой площади F1=1м2 тяга равна
При заданном значении тяги Рзад=2*105Н площадь входного сечения диффузора будет равна:
;
Площадь миделя в этом случае равна:
;
Считая площадь миделя от сечения 2-2 до сечения 3-3 постоянной:
,
Определим площадь выходного сечения сопла:
;
Определим параметры в критическом сечении сопла:
Площадь критического сечения сопла:
;
;
.

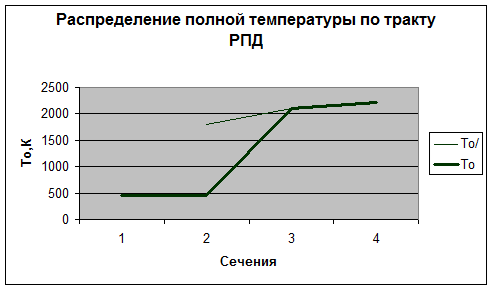

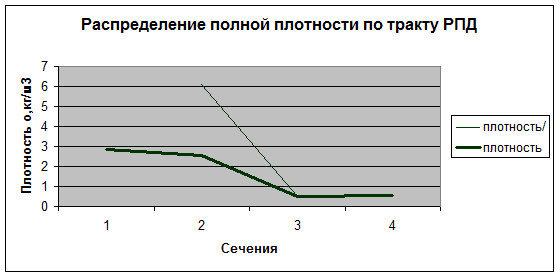

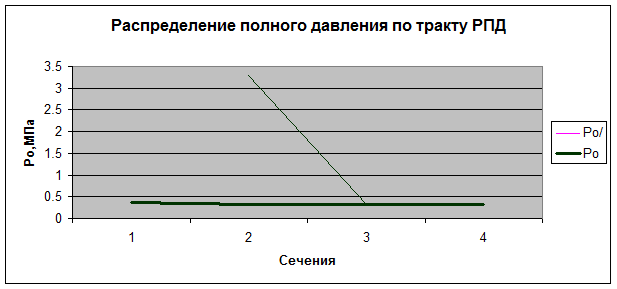

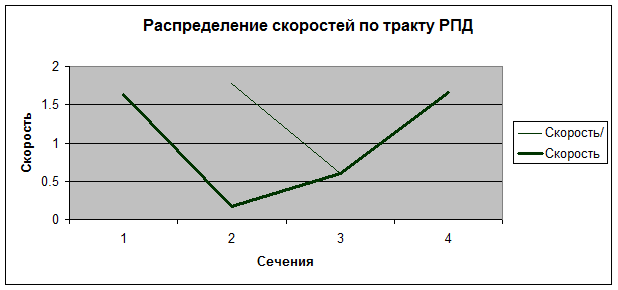

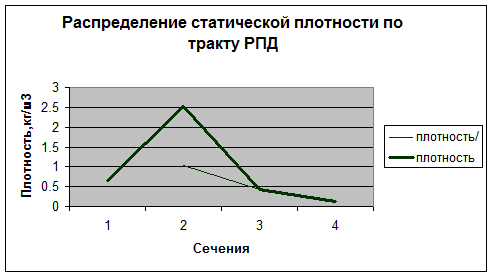

Построим графики распределения параметров по тракту двигателя:
