Конструкция и назначение деталей двухступенчатого редуктора
Федеральное агентство по образованию
Российской Федерации
Санкт-Петербургский государственный горный институт им. Г.В.Плеханова
(технический университет)
Кафедра КГМ и ТМ
«Отчёт по лабораторной работе №1»
Выполнил: студент гр. МЦ-09
Плетнёв М.С.
Проверил: доцент Соколова Г.В
Санкт-Петербург 2011 год.
I. Цель работы
Изучение конструкции цилиндрического двухступенчатого редуктора, измерение его габаритных и присоединительных размеров, определение параметров зубчатого зацепления, расчет допускаемой нагрузки из условия обеспечения контактной выносливости зубчатой передачи.
II. Общие сведения
Зубчатый редуктор - механизм служащий для понижения угловых скоростей и увеличения крутящих моментов, выполненных в виде отдельного агрегата.

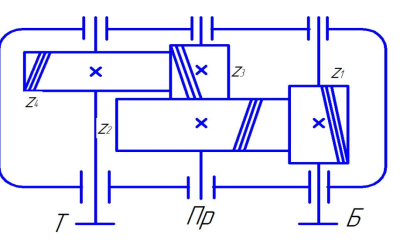

Рис. 1 Кинематическая схема двухступенчатого редуктора.
III. Порядок выполнения работы
1. Выполнить эскиз редуктора, замерить габаритные и присоединительные размеры редуктора и проставить их на эскизе (рис.2.)
2. Изучить конструкцию и назначение деталей и составить кинематическую схему редуктора (рис. 1.)
3. Замерить межосевые расстояния aw Б и aw Т .
4. Расшифровать параметры зубчатых передач, заполняя таблицу 1.
5. Для обеих ступеней редуктора вычислить передаточные числа:
где z1 и z3 – числа зубьев шестерён; z2 и z4 – числа зубьев колёс.
6. Замерить ширину венца bw передач и рассчитать коэффициенты ширины:
7. Рассчитать торцовый модуль mt каждой ступени (с точностью до 4-ого знака после запятой):
[мм.]
[мм.]
[мм.]
8. Рассчитать нормальные модули ступеней m в следующей последовательности: mстБ =3,0 ; mстТ =4,0.
8.1. Задаться предварительным углом наклона линии зуба на делительном цилиндре колеса β*(в данном случае β*=12)
8.2. Рассчитать предварительный нормальный модуль передачи m*:
[мм.]
[мм.]
[мм.]
8.3. Согласовать полученное значение m* со стандартным рядом модулей.
9. Рассчитать делительные углы наклона β линии зуба:
[градус]
[градус]
[градус]
10. Рассчитать делительные диаметры зубчатых колёс di (с точностью до 2-го знака после запятой):
[мм.]
[мм.]
[мм.]
11. Рассчитать диаметры вершин dai и впадин dfi зубчатых колёс (с точностью 2-ого знака после запятой) по формулам:
[мм.]
[мм.]
Быстроходная:[мм.]
Тихоходная: + 2◦4=64,57
[мм.]
12. Рассчитать коэффициент перекрытия ε:
Быстроходной:
Тихоходной:
13. Допускаемый крутящий момент. Из условий контактной выносливости зубьев определим допускаемый крутящий момент на шестерне тихоходной ступени.
;
где- коэффициент, учитывающий неравномерность распределения нагрузки по ширине зубчатого венца, зависящий от коэффициента ширины колеса
от твердости поверхности зубьев и от расположения колёс по отношению к опорам:
;
- для косозубых передач.
Рис. 2 Габаритные и присоединительные размеры редуктора.
цилиндрический двухступенчатый редуктор зубчатая
Расшифровка параметров зубчатых передач цилиндрического двухступенчатого редуктора
№ п / п |
Наименование величины | Значение для ступеней | Способ определения | ||
Быстроходной | Тихоходной | ||||
1 | Вид зацепления | цилиндрическая косозубая | цилиндрическая косозубая | Осмотр | |
2 | Межосевое расстояние aw ,мм | 150 | 200 | Измерение | |
3 | Числа зубьев | шестерни Zш | Z1 =13 | Z3 =14 | Подсчёт |
колеса Zк | Z2 =86 | Z4 =85 | |||
4 | Направление линии зуба | шестерни Zш | левая | левая | Осмотр |
колеса Zк | правая | правая | |||
5 | Передаточное число ступени U | 6,62 | 6,07 | ||
6 | Рабочая ширина передачи bw ,мм | 60 | 80 | Измерение | |
7 | Коэффициент ширины передачи ψba . | 0,4 | 0,4 | ![]() |
|
8 | Модуль торцовый mt , мм | 3,03 | 4,04 | ![]() |
|
9 | Модуль нормальный m, мм | Для прямозубых передач m=mt. Для определения m косозубых передач выполнить пункты 8.1, 8.2, 8.3. | |||
9a | Делительный угол наклона β*(предварительный),градус. | 12 | 12 | β*= 8÷25 | |
9б | Модуль нормальный стандартный m, мм | 2,94 | 3,92 | ||
9в | Модуль нормальный стандартный m, мм | 3,0 | 4,0 | ГОСТ 9564-60 | |
10 | Делительный угол наклона расчётный β, градус | 8,06 | 8,06 | ![]() |
|
11 | Делительный диаметр d, мм | шестерни | d=39,39 | d=56,57 | |
колеса | d=260,61 | d=343.43 | |||
12 | Диаметр вершин зубьев шестерен dai *, мм | ||||
13 | Коэффициент смещения инструмента xi | ||||
14 | Диаметр вершин da ,мм | шестерни | da =45,39 | da =64,57 | |
колеса | da =266,61 | da =351,57 | |||
15 | Диаметр впадин df , мм | шестерни | df , =31,84 | df , =46,57 | |
колеса | df , =253,11 | df , =333,43 | |||
16 | Коэффициент перекрытия передачи ε | ![]() |
![]() |
Расчёт |
