Расчет централизованных вакуумных систем

Расчет централизованных вакуумных систем .

В централизованных вакуумных системах откачки одним насосом одновременно откачивается несколько объектов подключенных к общему коллектору . Пример централизованной системы является подключение нескольких высоковакуумных насосов к одному форвакуумному насосу . Расчетная схема централизованной откачки показана на рис. 1 . Вакуумный насос через трубопровод длиной проводимостью подключен к коллектору длиной . Откачиваемые насосы с производительностями соединены с коллектором через соединительные трубопроводы длиной и характеризуются известными коэффициентами одновременности работы и нестабильного рабочего давления .

Для коллектора на участках между последовательно подключенными откачиваемыми насосами в установившемся режиме справедливы следующие уравнения газовых потоков :

( 1 ) .

Систему 1 можно переписать в следующем виде :

( 2 ).

При заданных размерах коллектора , определяющих проводимости , потоках и давление в одной из точек подключения откачиваемых объектов ( обычно ) из системы ( 2) могут быть определены давления во всех остальных сечениях коллектора , в том числе и давление .

Давление при централизованной откачке насосов выбирают меньше максимального выпускного давления высоковакуумного насоса .

Быстрота действия насоса ( номинальная )

,

где – суммарная производительность откачки ( ) ; – коэффициент использования насоса ; – в месте подключения первого откачиваемого объекта ; – предельное давление насоса .

Проводимость трубопровода 1 определяют по формуле .

По найденному значению проводимости , длине трубопровода , предварительно определив режим течения газа , можно найти диаметр первого трубопровода .

Диаметры соединительных трубопроводов длиной определяются из проводимостей по заданному перепаду между коллектором и откачиваемыми объектами .

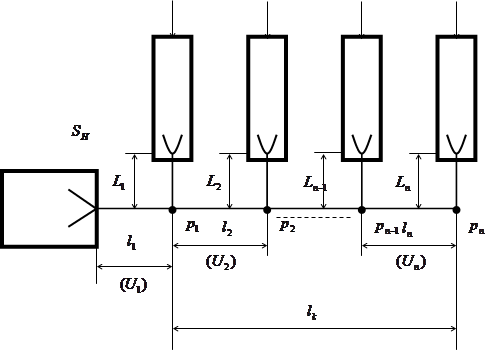

Рис1. Схема централизованной вакуумной системы .

Используемая литература :

Л.Н. Розанов . Вакуумная техника .

Москва « Высшая школа » 1990 .
