Расчет точности и выбор стандартных посадок
Оглавление
1 Расчет точности и выбор стандартных посадок для гладких цилиндрических соединений
1.1 Определил предельные отклонения, номинальный размер, допуск для сопряжения
1.2 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения
1.3 Выполнил эскиз узла с заданной посадкой
1.4 Выполнил эскиз деталей с указанием посадочных размеров
1.5 Краткая характеристика посадки и ее применение
1.6 Указал систему (СА, СВ), в которой выполнено сопряжение
1.7 Установил квалитет деталей соединения
1.8 Определил предельные отклонения, номинальный размер, допуск для сопряжения
1.9 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения
1.10 Выполнил эскиз узла с заданной посадкой
1.11 Выполнил эскиз деталей с указанием посадочных размеров
1.12 Краткая характеристика посадки и ее применение
1.13 Указал систему (СА, СВ), в которой выполнено сопряжение
1.14 Установил квалитет деталей соединения
1.15 Определил предельные отклонения, номинальный размер, допуск для сопряжения
1.16 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения
1.17 Выполнил эскиз узла с заданной посадкой
1.18 Выполнил эскиз деталей с указанием посадочных размеров
1.19 Краткая характеристика посадки и ее применение
1.20 Указал систему (СА, СВ), в которой выполнено сопряжение
1.21 Установил квалитет деталей соединения
2 Допуски и посадки резьбовых соединений
2.1 Определил номинальные значения диаметров резьбового соединения
2.2 Определил предельное отклонение диаметров
2.3 Построил схему расположения полей допусков резьбового соединения
2.4 Записал и расшифровал условное обозначение резьбового соединения
1 Расчет точности и выбор стандартных посадок для гладких цилиндрических соединений
1.1 Определил предельные отклонения, номинальный размер, допуск для сопряжения

Отверстие: предельное отклонение для поля допуска 15Н8 – верхний предел отклонения +0,027 мм, нижний предел отклонения 0,0 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,027 мм, наименьший предел отклонения 15,0 мм.
Вал: предельное отклонение для поля допуска 15d8 – верхний предел отклонения -0,093 мм, нижний предел отклонения -0,05 мм. Номинальный размер 15 мм. Наибольший предел отклонения 14,907 мм, наименьший предел отклонения 14,950 мм.
1.2 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

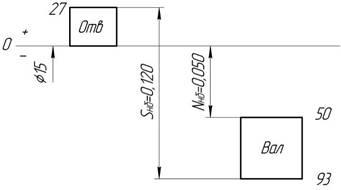

Рисунок 1. Расположение полей допусков для сопряжения 15
1.3 Выполнил эскиз узла с заданной посадкой (
)
Рисунок 2. Эскиз узла с заданной посадкой ()
1.4 Выполнил эскиз деталей с указанием посадочных размеров (
)

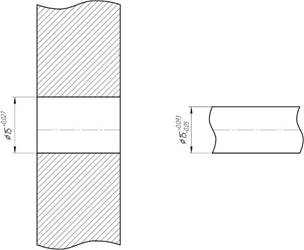

Рисунок 3. Эскиз деталей с указанием посадочных размеров ()
1.5 Краткая характеристика посадки
и ее применение
Посадки – посадка с зазором.
Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.
1.6 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СА), так как условий для системы вала (СВ) нет, а при прочих условиях система отверстия экономичнее.
1.7 Установил квалитет деталей соединения
Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №8 для отверстия и квалитет №9 для вала.
1.8 Определил предельные отклонения, номинальный размер, допуск для сопряжения
Отверстие: предельное отклонение для поля допуска 15K7 – верхний предел отклонения +0,019 мм, нижний предел отклонения +0,001 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,019 мм, наименьший предел отклонения 15,001 мм.
Вал: предельное отклонение для поля допуска 15h6 – верхний предел отклонения 0,0 мм, нижний предел отклонения -0,011 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,0 мм, наименьший предел отклонения 14,989 мм.
1.9 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

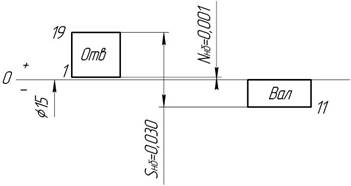

Рисунок 4. Расположение полей допусков для сопряжения 15
1.10 Выполнил эскиз узла с заданной посадкой (
)
Рисунок 5. Эскиз узла с заданной посадкой ()
1.11 Выполнил эскиз деталей с указанием посадочных размеров (
)

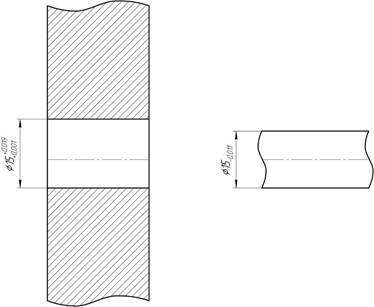

Рисунок 6. Эскиз деталей с указанием посадочных размеров ()
1.12 Краткая характеристика посадки
и ее применение
Посадки – посадка с зазором.
Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.
1.13 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СA), так как условий для системы вала (СB) нет, а при прочих условиях система отверстия экономичнее.
1.14 Установил квалитет деталей соединения
Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №7 для отверстия и квалитет №6 для вала.
1.15 Определил предельные отклонения, номинальный размер, допуск для сопряжения
Отверстие: предельное отклонение для поля допуска 15Н7 – верхний предел отклонения +0,018 мм, нижний предел отклонения 0,0 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,018 мм, наименьший предел отклонения 15,0 мм.
Вал: предельное отклонение для поля допуска 15s6 – верхний предел отклонения +0,039 мм, нижний предел отклонения +0,028 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,039 мм, наименьший предел отклонения 15,028 мм.
1.16 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

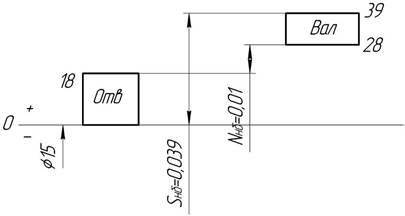

Рисунок 7. Расположение полей допусков для сопряжения 15
1.17 Выполнил эскиз узла с заданной посадкой (
)

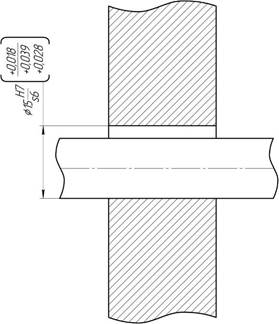

Рисунок 8. Эскиз узла с заданной посадкой ()
1.18 Выполнил эскиз деталей с указанием посадочных размеров (
)

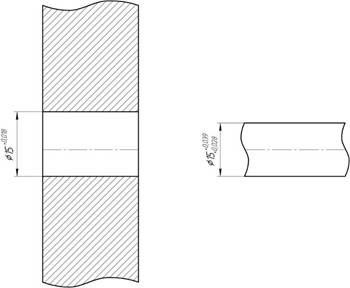

Рисунок 9. Эскиз деталей с указанием посадочных размеров ()
1.19 Краткая характеристика посадки
и ее применение
Посадки – посадка с зазором.
Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.
1.20 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СA), так как условий для системы вала (СB) нет, а при прочих условиях система отверстия экономичнее.
1.21 Установил квалитет деталей соединения
Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №7 для отверстия и квалитет №6 для вала.
2 Допуски и посадки резьбовых соединений
2.1 Определил номинальные значения диаметров резьбового соединения
Наружный диаметр гайки – D=27 мм;
Наружный диаметр болта – d=27 мм;
Внутренний диаметр гайки – D1 =23,752 мм;
Внутренний диаметр болта – d1 =23,752 мм;
Средний диаметр гайки – D2 =25,051 мм;
Средний диаметр болта – d2 =25,051 мм;
2.2 Определил предельное отклонение диаметров
Наружный диаметр гайки – D=270 мм;
Внутренний диаметр гайки – D1
=23,752 мм;
Средний диаметр гайки – D2
=25,051 мм;
Наружный диаметр болта – d=27 мм;
Внутренний диаметр болта – d1 =23,7520 мм;
Средний диаметр болта – d2
=25,051 мм;
2.3 Построил схему расположения полей допусков резьбового соединения

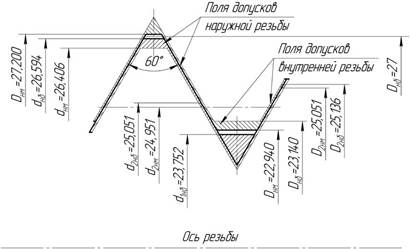

Рисунок 10. Схема расположения полей допусков резьбового соединения
2.4 Записал и расшифровал условное обозначение резьбового соединения
M27х3-4H5H/6h
М – метрическая резьба;
27 – наружный диаметр 27 мм;
3 – шаг резьбы;
4Н – поле допуска среднего диаметра гайки;
5Н – поле допуска внутреннего диаметра гайки;
6 – поле допуска среднего диаметра болта;
h – поле допуска наружного диаметра болта;
Направление резьбы правое;
Количество заходов – 1;
Класс точности – точный (по таблице).
