Расчёт зоны плавления
Кафедра КТЭИ
Переработка полимеров
Лабораторная работа
"Расчёт зоны плавления"
2009
Цель лабораторной работы - изучение процессов тепломассопереноса полимера в зоне плавления червячного пресса. Задачей лабораторной работы является исследование влияния геометрических, технологических и физических факторов на изучаемый процесс с использованием метода математического моделирования.
Задание
В соответствии со своим вариантом задания выполнить следующие расчеты.
1) Для заданного номинального технологического режима:
– разработать алгоритм и расчетную программу;
– рассчитать компоненты скоростей и относительную скорость;
– определить длину зоны плавления, определить Ф и Y; определить длину зоны плавления для канала постоянной глубины, для канала переменной глубины;
– рассчитать ширину твердой пробки в зависимости от длины зоны плавления или для канала постоянной или переменной глубины соответственно;
– определить распределение скорости плавления по длине;
– рассчитать распределение температуры по высоте канала в пяти различных сечениях в зоне плавления для жидкой и твердой фаз соответственно.
2) Исследовать влияние на процесс плавления полимера следующих факторов:
– температуры корпуса;
– начальной температуры материала;
– частоты вращения шнека;
– расхода материала;
– физико-механических свойств материала;
– угла конусности винтовой нарезки червяка.
3) Провести анализ полученных закономерностей процессов тепломассопереноса полимера в зоне плавления экструдера.
4) Построить графики полученных зависимостей.
5) Оформить отчет.
Исходные данные
Таблица 1. Параметры экструдера
Номер варианта | Диаметр шнека, м | Угол нарезки, гр. | Шаг нарезки, м | Ширина гребня, м | Высота канала в з. п., м | Скорость вращения, об/мин | Расход мате-риала, кг/с | Темпе-ратура в з. п., °С |
5 | 0.09 | 17.67 | 0.09 | 0.009 | 0.015-0.007 | 60 | 0.01944 | 220-250 |
Таблица 2. Физико-механические параметры
№ | l s l m Дж/м/с/ × ° С |
r s r m кг/м3 |
cs cm Дж/кг×°С |
μ Па·с |
Т s , ° С. |
3 | 0.22 0.25 | 930 1000 | 20102060 | 12000 | 25 |
Тb=235 o C, - температура корпуса; Tm=140 o C, - температура плавления полимера.
Краткие теоретические сведения
Для математического описания процессов движения и плавления в канале пластицирующего экструдера возможно использовать различные подходы, основанные на тех или иных упрощающих предположениях. Наиболее простой математической моделью процесса плавления является модель З.Тадмора, позволяющая в одномерной постановке определить зависимость длины зоны плавления от различных технологических, геометрических характеристик и свойств перерабатываемого материала.
Допущения модели Тадмора:
1) кривизной канала пренебрегаем;
2) процесс стационарный;
3) расплав является ньютоновской жидкостью;
4) в целом задача одномерная;
5) характеристики материала постоянны;
6) пробка гранул имеет прямоугольную форму;
7) плавление происходит только у внутренней поверхности корпуса;
8) температура пробки гранул изменяется только по высоте канала;
Представление процессов движения и теплообмена полимеров основывается на законах сохранения массы, количества движения и энергии.
Главной задачей исследования является нахождение длины зоны плавления, которая определяется длиной канала, где ширина твердой фазы обращается в нуль.
Обозначим ширину пробки гранул через X , получим зависимость X = X ( z ) , т. е. изменение ширины пробки по длине канала. Выделим из пробки гранул элементарный объем. На рис. 3 представлен элементарный фрагмент пробки и распределение температуры в поперечном сечении канала

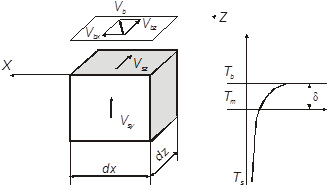

Рис. 3. Элементарный объём пробки гранул и температурный профиль пробки гранул
(1)
(2)
Где Vb – окружная скорость; Vbz – компонента окружной скорости в направлении оси z ; Vbx – компонента окружной скорости в направлении оси x ; Vsz – скорость пробки вдоль оси z ; Vsy – скорость пробки вдоль оси y ; Tb – температура корпуса; Ts – температура загружаемого материала.
Пробка гранул движется с локальной скоростью Vsz , направленной вдоль канала червяка. Скорость твердой пробки относительно поверхности (относительная скорость v j ) цилиндра находится как:
(3)
Введение относительной скорости Vj позволяет упростить задачу (в частности, это касается граничных условий).
Гидродинамика расплава, с учетом указанных ранее допущений, описывается следующими уравнениями движения и граничными условиями:
(4)
(5)
Интегрируя уравнение (4) с учетом (5), получим изменение скорости расплава в пленке в зависимости от координаты y по высоте:
(6)
Рассмотрим уравнение энергии для жидкой фазы в пленке толщиной d :
(7)
Граничные условия:
(8)
Отметим, что все теплофизические характеристики для расплава будем обозначать индексом m (от слова melt – расплав), а для твердой фазы – s (stone – камень).
Проинтегрируем (7) с учетом (6) и (8):
(9)
Уравнения (6) и (9) описывают процессы тепломассообмена в пленке расплава. Для твердой фазы уравнения энергии имеют следующий вид:
, (10)
. (11)
Решение уравнения (10) с учетом (11) позволяет определить изменение температуры пробки по высоте:
(12)
где
Отсюда видно, что распределение температуры в пробке не зависит от координаты z , следовательно, не изменяется по длине, сохраняя один и тот же вид зависимости.
Используя уравнения (12) и (9), определим величины потоков тепла на границе раздела твердой и жидкой фаз.
(13)
где l – теплота фазового перехода, Дж/кг.
Уравнение (13) связывает толщину слоя расплава d со скоростью Vsy . Для определения последних составим уравнение баланса масс в жидкой фазе.
Пренебрегая малыми величинами, будем иметь:
где w – скорость плавления материала на единичной длине канала, кг/м.
Откуда:
(14)
Подставляя уравнение (14) в уравнение (13) и выражая величину d , получим:
(15)
Для скорости плавления имеем выражение:
(16)
Приближаясь к решению задачи, т. е. к определению зависимости X=X(z) , запишем уравнение баланса фаз, теперь для твердой фазы на участке dz и, переходя к пределу, получим уравнение:
(17)
Где выражение для w (X) , полученное на основании вышеизложенных выкладок, определяется уравнением (16).
Проинтегрируем уравнение (17) с учетом условия X(0)=w , для канала постоянной глубины будем иметь:
(18)
Из выражения (18), положив X=0 , определяем длину зоны плавления:
(19)
Для канала переменной глубины, высота которого изменяется по закону: H = H l -A × z , где H (0)= H l , A - угол конусности червяка, решение выглядит так:
(20)
Длина зоны плавления в этом случае определится:
(21)
Расчетная часть
Разработанная программа:
program Presnetsov;
Uses crt;
var i,l,s,Tg,n,m,Cs:integer;
P,Zpl,Tb,Ts,Q,LamdaM,Phi:real;
j:boolean;
f1:text;
Zav:string;
Procedure Plavlenie(j:boolean;P,Tb,Ts,Q,LamdaM,Phi:real;Zav:string;n,l,m,Cs:integer);
var {Tb,}Tm,Rom,Ros,k,s:integer;
Vb,Dsh,Vbx,Pvi,Vbz,Vsz,ShN,ShG,H,W,hcp,Vj,Ph,Lamda,LamdaS,
Cm,Psi,X,Z,omega,Y,sigma,Vsy,YY,Zpl:real;
Tg,Ttv:single;
f,fo,f1:text;
begin
Dsh:=0.09;
ShN:=0.09;
ShG:=0.009;
H:=0.011;
Ros:=930;
Rom:=1000;
LamdaS:=0.22;
Lamda:=140000;
Cm:=2060;
Tm:=140;
W:=ShN-ShG;
Vb:=pi*n*Dsh/60;
Vbx:=Vb*sin(Phi);
Vbz:=Vb*cos(Phi);
Vsz:=Q/(Ros*W*H);
Vj:=sqrt(sqr(Vb)+sqr(Vbz)-2*Vb*Vsz);
Ph:=sqrt(Vbx*Rom*(LamdaM*(Tb-Tm)+m*sqr(Vj)/2)/(2*(Cs*(Tm-Ts)+Lamda)));
Psi:=Ph/(Ros*Vsz*sqrt(W));
Zpl:=2*H/Psi;
assign(fo,'Omega.txt');
assign(f1,'Zpl.txt');
if P=0 then begin
rewrite(fo);
rewrite(f1);
writeln(fo,'Zav. Omega ot Z');
writeln(fo,'Z',' ','Omeg');
end;
Z:=0;k:=0;Y:=0;YY:=0;
if l=1 then begin
readln;
writeln(Zav);
end;
Writeln(P:3:3,' ','Zpl=',Zpl:1:5);
assign(f,'Tem.txt');
if j=true then begin
rewrite(f);
writeln(f,'YY',' ','Tg',' ','Y',' ','Ttv');
end
else begin
append(fo);
append(f1);
if l=1 then writeln(f1,Zav);
writeln(f1,P:3:3,' ',Zpl:1:5);
end;
for i:=1 to 5 do begin
X:=W*(1-Ph*Z/(2*Ros*Vsz*H*sqrt(W)));
omega:=Ph*sqrt(X);
sigma:=sqrt(X*2*(LamdaM*(Tb-Tm)+m*sqr(Vj)/2)/(Vbx*Rom*(Cs*(Tm-Ts)+Lamda)));
Vsy:=Vbx*Rom*sigma/(2*Ros*X);
if j=true then
begin
for s:=1 to 6 do begin
Ttv:=(Tm-Ts)*exp(Ros*Vsy*Ros/(LamdaS*Cs)*Y)+Ts;
Tg:=m*sqr(Vj)*YY/(2*LamdaM*sigma)*(1-YY/sigma)+(Tb-Tm)*YY/sigma+Tm;
writeln('Y=',' ',Y:1:2,' ','YY=',YY:1:5,' ','Tg=',' ',Tg:3:3,' ','Ttv=',Ttv:3:1);
append(f);
write(f,YY:1:5,' ',Tg:3:1,' ',Y:1:2,' ',Ttv:3:1);
writeln(f);
YY:=YY+sigma/5;
Y:=Y-0.5;
end;
writeln(f);
close(f);
end;
Y:=0;YY:=0;
k:=k+1;
if j=true then begin
writeln(k,' ','Z=',Z:1:5,' ','sigma=',sigma:1:5,' ','X=',X:1:5,' ','omega=',omega:1:5);
writeln(fo,Z:1:5,' ',Omega:1:5);
readln;
end;
Z:=Z+Zpl/5;
end;close(fo);close(f1);
end;
Begin
clrscr;
Tb:=235;
Ts:=25;
n:=60;
Q:=0.01944;
LamdaM:=0.25;
m:=12000;
Cs:=2010;
Phi:=17.67*pi/180;
j:=true;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
j:=false;
Zav:='Zavis. Zpl ot Tb';
for l:=1 to 5 do begin
Tb:=l*50;
P:=Tb;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
Tb:=235;
Zav:='Zavis. Zpl ot Ts';
for l:=1 to 5 do begin
Ts:=l*10;
P:=Ts;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
Ts:=25;
Zav:='Zavis. Zpl ot n';
for l:=1 to 5 do begin
n:=l*20;
P:=n;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
n:=60;
Zav:='Zavis. Zpl ot Q';
for l:=1 to 5 do begin
Q:=l*0.01;
P:=Q;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
Q:=0.01944;
Zav:='Zavis. Zpl ot LamdaM';
for l:=1 to 5 do begin
LamdaM:=l*0.1;
P:=LamdaM;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
LamdaM:=0.25;
Zav:='Zavis. Zpl ot m';
for l:=1 to 5 do begin
m:=l*400;
P:=m;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
m:=12000;
Zav:='Zavis. Zpl ot Cs';
for l:=1 to 5 do begin
Cs:=l*800;
P:=Cs;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
Cs:=2010;
Zav:='Zavis. Zpl ot Phi';
for l:=1 to 5 do begin
Phi:=l*10*pi/180;
P:=Phi;
Plavlenie(j,P,Tb,Ts,Q,LamdaM,Phi,Zav,n,l,m,Cs);
end;
readln;
end.
Результаты полученные с помощью программы приведены в таблицах:
Zpl=0,61475 м Ф=0,22 и Y=0,308;
Таблица 1. Длина зоны плавления при различных факторах
Tb, о С | Zpl, м | Ts, о С | Zpl, м | n, об/мин | Zpl, м | Q, кг/с | Zpl, м |
200 | 0,43564 | 10 | 0,45068 | 20 | 2,21279 | 0,01 | 0,2181 |
250 | 0,43247 | 20 | 0,43925 | 40 | 0,80096 | 0,02 | 0,4465 |
300 | 0,42938 | 30 | 0,42751 | 60 | 0,43342 | 0,03 | 0,68634 |
350 | 0,42634 | 40 | 0,41544 | 80 | 0,27997 | 0,04 | 0,93899 |
400 | 0,42337 | 50 | 0,40301 | 100 | 0,19951 | 0,05 | 1,20602 |
λm , Дж/(м × с × ° С) | Zpl, м | μ, Па·с | Zpl, м | φ, рад | Zpl, м |
0,1 | 0,43706 | 400 | 1,76866 | 10,03185 | 0,56336 |
0,2 | 0,43462 | 800 | 1,42535 | 20,00637 | 0,41116 |
0,3 | 0,43222 | 1200 | 1,2265 | 30,03822 | 0,35364 |
0,4 | 0,42987 | 1600 | 1,09284 | 40,01274 | 0,32875 |
0,5 | 0,42755 | 2000 | 0,99511 | 50,04459 | 0,32067 |
Таблица 2. Значения ширины пробки при различной длине зоны плавления
Zpl, м | 0 | 0,1223 | 0,2459 | 0,3689 | 0,4918 | 0,61475 |
X, м | 0,081 | 0,0648 | 0,0486 | 0,0324 | 0,0162 | 0 |
По данным таблицы построены зависимости:
Рис. 1. Зависимость ширины твердой пробки от длины зоны плавления
С увеличением длины зоны плавления все большее количество полимера плавиться, поэтому ширина твердой пробки становиться меньше.

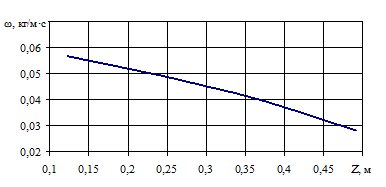

Рис. 2. Распределение скорости плавления по длине
При увеличении зоны плавления увеличивается объем расславленного полимера, вследствие чего сила трения между внутренней поверхностью корпуса и полимером уменьшается, поэтому полимер будет плавиться с меньшей скоростью.

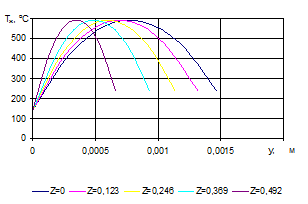

Рис. 3. Распределение температуры в зоне плавления по высоте канала для жидкой фазы

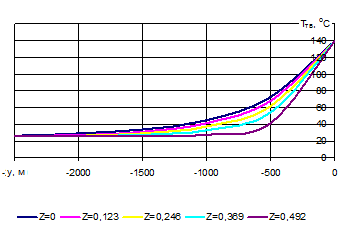

Рис. 4. Распределение температуры в зоне плавления для твердой фазы

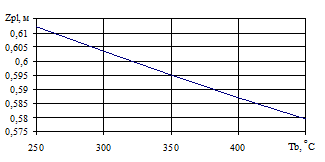

Рис. 5. Зависимость длины зоны плавления от температуры корпуса
При росте температуры корпуса длина зоны плавления уменьшается, т. к. чем больше температура корпуса, тем быстрее полимер будет плавиться, следовательно, длина зоны плавления уменьшится.

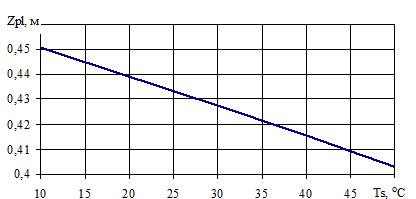

Рис. 6. Зависимость длины зоны плавления от начальной температуры полимера
Зависимость на рисунке объясняется тем, что чем больше начальная температура полимера, тем меньше нужно времени для расплава полимера.

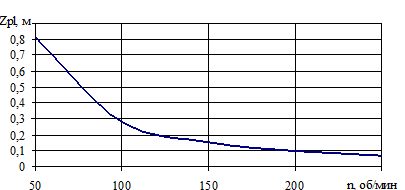

Рис. 7. Зависимость длины зоны плавления от частоты вращения шнека
При увеличении частоты вращения шнека возрастает скорость пробки относительно внутренней поверхности корпуса, при этом увеличивается сила трения, а значит и количество выделяемого тепла. При большем количестве выделяемой энергии полимер плавится быстрее, следовательно длина зоны плавления уменьшается.

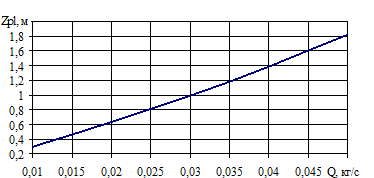

Рис. 8. Зависимость длины зоны плавления от расхода
С ростом расхода увеличивается объем полимера, следовательно при том же количестве выделяемого тепла потребуется больше времени для расплава полимера, поэтому зона плавления увеличивается.

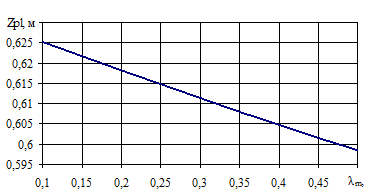

Рис. 9. Зависимость длины зоны плавления от коэффициента теплопроводности
С ростом теплопроводности полимер быстрее нагревается и плавится, следовательно, уменьшается зона плавления.

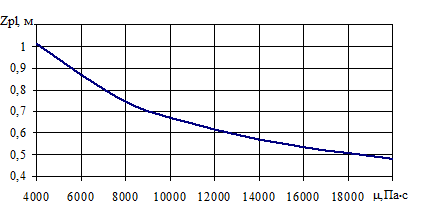

Рис. 10. Зависимость длины зоны плавления от вязкости
С ростом вязкости возрастает сила трения между слоями полимера, в следствии чего при взаимном трении гранул полимера друг о друга будет выделяться больше тепла, которое способствует ускорению процесса плавления полимера.

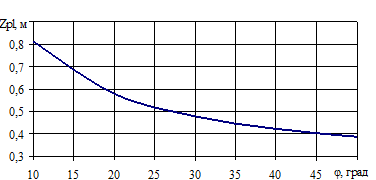

Рис. 11. Зависимость длины зоны плавления от угла нарезки
При увеличении угла нарезки возрастает относительная скорость пробки, следовательно, возрастает сила трения между пробкой и внутренней поверхностью экструдера, выделяется большее количества тепла, что ведет к быстрому расплаву полимера, значит, уменьшается длина зоны плавления.
Похожие работы
-
Основы технологии производства рукавных полиэтиленовых пленок
Описание основной сырьевой базы. Основной состав и конструкция технологического оборудования. Краткое описание технологического процесса производства рукавной пленки по схеме «снизу-вверх».
-
Возможные факторы влияния на характеристики термоусадочных пленок
В настоящее время термоусадочные пленки (ТУ пленки) находят широкое применение в упаковке всевозможных продуктов питания, банок, бутылок, галантерейных и хозяйственных изделий, газет, журналов, канцелярских товаров и др.
-
Факторы, влияющие на раскисление стали и образование неметаллических включений
Повышение качества металла является важнейшей народнохозяйственной проблемой. Актуальность проблемы «чистой стали» обусловлена непрерывным ужесточением требований, предъявляемых потребителями к качеству металла.
-
Табличные значения наиболее распространенных жидкостей
Табличные значения наиболее распространенных жидкостей П.В.Скулов, Физический факультет БГПУ В таблице приведены значения:плотность, удельная теплоемкость, удельная теплота плавления, удельная теплота парообразования,температура плавления, температура кипения, коэффициент поверхностного натяжения, динамическая вязкость, скорость распространения звука.
-
Сплавы
Реферат На тему: " Сплавы" 2009 Содержание Введение Фазы металлических сплавов Диаграммы состояния сплавов Связь между структурой и свойствами сплавов
-
Расчёт зоны загрузки
Основные элементарные стадии процесса экструзии при переработке пластмасс, их характеристика. Расчет распределения температур по длине зоны загрузки и по высоте канала, распределение давления по длине зоны загрузки при прохождении полимером зоны загрузки.
-
Пайка и сварка 2
РЕФЕРАТ По теме Пайка и сварка 1. Основы теории пайки металлов……………………1 2. Технология пайки…………………………………...2 3. Флюсы ………………………………………………3 4. Припои………………………………………………4
-
Температурный расчет сварки
Тепловые основы сварки и ее физическое обоснование. Выбор и обоснование расчетной схемы, определение термических циклов кривых. Вычисление при помощи расчетных формул и из соответствующих графиков длины сварочной ванны, ширины шва и зоны нагрева.
-
Экструдеры для переработки полимеров
Принципиальная схема одночервячного экструдера и бункера для переработки полимеров. Основные зоны пластицирующего червяка. Поддержание заданного температурного режима. Конструкция фильтров для очистки расплава. Системы управления процессом экструзии.
-
Основы пайки
Московский государственный автомобильно-дорожный институт. Основы пайки Студент: Троицкий А. П. Группа: 1КМ1 Москва 2001. План реферата Основы теории пайки металлов……………………1
