Класифікація виробів державної система промислових приладів і засобів автоматизації

Реферат

на тему:

Класифікація виробів державної система промислових приладів і засобів автоматизації

Описати систему ДСП не просто. Це надто складна структура, що об'єднує цілу низку гілок системи: електричну, пневматичну, гідравлічну, комбіновану, а кожна із гілок, у свою чергу, має складну функціональну структуру. Проте найважливіше значення для розуміння всієї системи має функціональна структура. За функціональним призначенням вироби ДСП поділяються на чотири основні групи (рис. 1).

До першої групи відносяться первинні вимірювальні перетворювачі (датчики), вимірювальні прилади та вироби,які разом з нормуючими засобами, утворюють групу засобів для одержання вимірювальної інформації. Засоби цієї групи призначені для перетворення вимірюваної величини (параметра) на зручний для сприйняття, передачі й опрацювання сигнал вимірювальної інформації. За принципом дії вироби цієї групи можуть бути різними. Характерною особливістю їх є те, що вони встановлюються безпосередньо на об'єкті і взаємодіють з контрольованим середовищем.

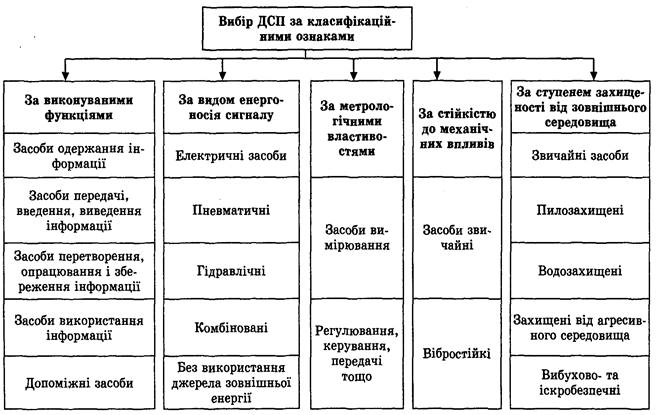

Рис. 1. Класифікація виробів ДСП за ГОСТом 12997—76

До другої групи відносяться різні перетворювачі сигналів і кодів, комутатори сигналів, шифратори і дешифратори, системи дистанційної передачі сигналів вимірювальної інформації та ін.

До третьої групи належать технічні засоби для опрацювання та відображення вимірювальної інформації і формування управляючих дій, рішень, порад: аналізатори сигналів, логічні пристрої, операційні перетворювачі, засоби вимірювання, обчислювальні машини, запам'ятовуючі пристрої та ін. У функціональному відношенні ці засоби найскладніші, оскільки вони реалізують алгоритми автоматичного керування та управління від найпростіших задач стабілізації окремих параметрів до автоматизації підприємств.

Четверту групу становлять вироби електричних пневматичних та гідравлічних виконуючих механізмів, підсилювачі потужності тощо. Вироби цієї групи взаємодіють з об'єктом через регулюючі органи.

Залежно від використовуваної зовнішньої енергії вироби ДСП класифікуються як електрична, пневматична та гідравлічна гілки і гілка без використання зовнішньої енергії.

Електрична гілка ДСП — це прилади і засоби автоматизації, у яких для живлення використовується зовнішня електрична енергія, а енергетичним носієм інформації є електричний сигнал. Електрична гілка розділяється на аналогову та дискретну гілки ДСП з відповідними стандартними уніфікованими сигналами. Найширшого використання набули електричні ЗВТ зі струмовими сигналами 05 мА та 420 мА, а за напругою 010 В.

Пневматична гілка ДСП — це прилади і засоби автоматизації, в яких для живлення використовується стиснуте повітря 140 кПа, а енергетичним носієм інформації є стандартний пневматичний сигнал 20100 кПа.

Засоби пневмоавтоматики і вторинні прилади широко використовуються у хімічній, нафтопереробній, газовій, харчовій та інших галузях промисловості.

Промисловістю випускається широка номенклатура пневматичних датчиків, перетворювачів, регуляторів, приладів контролю та реєстрації, що дає змогу на їх базі розробити системи автоматичного контролю та керування будь-якими складними технологічними процесами.

Гідравлічна гілка ДСП — це прилади і засоби автоматизації, у яких джерелом зовнішньої енергії є стиснута рідина, а носієм інформації — гідравлічні сигнали. Робоча рідина (турбінне і трансформаторне мастила та вода), що є енергоносієм, перебуває під тиском від 0,16до 6,4 МПа. Засоби гідравлічної гілки ДСП забезпечують точні переміщення виконуючих механізмів при великих зусиллях. Ця гілка засобів менше поширена у промисловості.

Комбінована гілка ДСП — низка приладів і засобів автоматизації різних гілок ДСП, об'єднаних за допомогою перетворювачів, на базі яких розроблені системи автоматизації з урахуванням конкретних умов роботи та виробництва: висока вологість, вибухонебезпечність, пожежонебезпечність, інерційність та ін. Найчастіше використовуються пневматичні датчики з електричними приладами та ЕОМ за допомогою пневмоелектричних та електропневматичних перетворювачів.

Гілка приладів і засобів ДСП, які працюють без стороннього джерела енергії, а за рахунок енергії середовища, параметри якого вимірюються та регулюються. Наприклад, регулювання рівнями температури, тиску та ін.

Крім того вироби ДСП класифікуються за метрологічними властивостями стійкості до механічних дій та захищеності від зовнішнього середовища.

Класифікація виробів ДСП наведена відповідно до стандартів ДСП, до складу яких входять понад 140 державних і 52 галузевих. Стандарти ґрунтуються на загальній методології і складені за принципами ієрархічної підпорядкованості стандартів нижчих рівнів вищим.

Список використаної літератури

В.Д.Цюцюра, С.В.Цюцюра. Метрологія та основи вимірювань . Навч. посібн., К., "Знання -Прес", 2003
