Расчёт радиопередатчика с АМ-модуляцией
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Рассчитать радиопередатчик связной с АМ-модуляцией по следующим параметрам:
1.Рабочая частота 2 МГц
2.Выходная мощность 15 Вт
3.Относительная нестабильность
частоты 1.2
10
4.Источник питания 127 / 220. В
1.Введение .
Радиопередающими называют устройства, предназначенные для выполнения двух основных функций – генерации электромагнитных колебаний высокой частоты или сверхвысокой частоты и их модуляции в соответствии с передаваемым сообщением. Радиопередающие устройства входят в состав радиокомплексов, содержащих, кроме того, антенны, радиоприёмные и различные вспомогательные устройства.При проектировании задают параметры, которым должен удовлетворять радиопередатчик. Основными из них являются выходная мощность на рабочей частоте или в диапазоне частот; относительная нестабильность частоты; вид и параметры модуляции.
2.Структурная схема РП.
|



|
|
|
В состав Р.П. входят:
1. Автогенератор с кварцевой стабилизацией.
2. Предварительный усилитель высокой (радио) частоты.
3. Усилитель мощности
4. Амплитудный модулятор.
5. Антенна.
Расчет Р.П. начнём с усилителя мощности.
3. Усилитель мощности.
Усилитель мощности (УМ) – один из основных каскадов РП; он предназначен для усиления мощности высокочастотных электромагнитных колебаний, возбуждаемых в задающем автогенераторе, путём преобразования энергии постоянного электрического поля в энергию электромагнитных колебаний. Следовательно, в состав УМ должен входить элемент, способный производить подобное преобразование. Эти элементы называют активными элементами (АЭ). В качестве АЭ в РП наиболее часто применяют биполярные и полевые транзисторы, иногда генераторные диоды (лавинно – пролетные, диоды Ганна).
В состав УМ (рис.1) помимо АЭ входят согласующие цепи, а также цепи питания и смещения. На вход усилителя поступают электромагнитные колебания частоты f от предшествующего каскада, называемого возбудителем. Нагрузкой УМ является входное сопротивление последующего каскада либо линии, ведущей к антенне.
|
|


























|

|

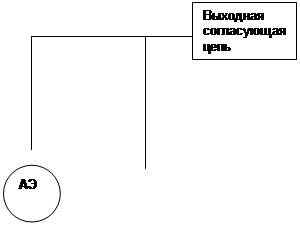

Рис.1. Структурная схема усилителя мощности.
3.1 Расчёт усилителя мощности на биполярном транзисторе.
Требуется рассчитать режим работы транзистора в схеме с ОЭ с мощностью первой гармоники равной 15 Вт на частоте 2 МГц.
Выберем транзистор КТ903А. Его параметры:
Гн.
Ф.
Ф.

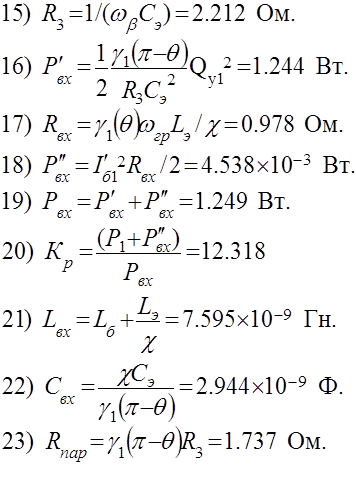

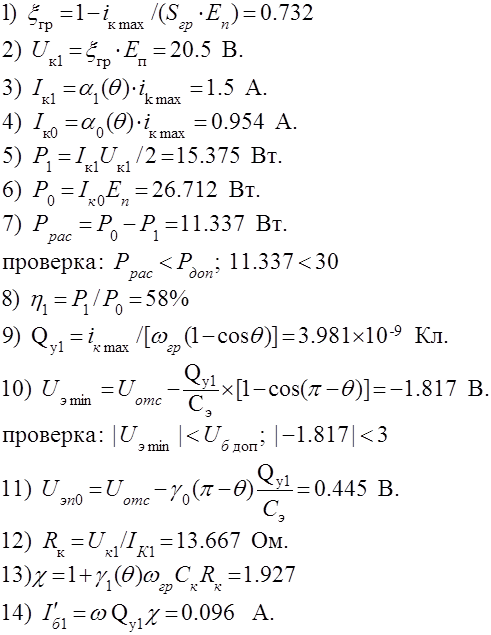

3.1.1Порядок расчёта режима работы БПТ.
3.1.2 Расчёт принципиальной схемы УМ.





Eп.
R1
C3 L2
L3 C5
Выход
C1 L1
Вход
![]() |
![]() |
C2 R2 C4 С6
![]() |
Схема №1.Принципиальная электрическая схема УМ.

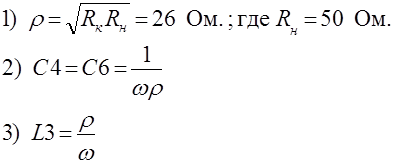

Выходная согласующая цепь:

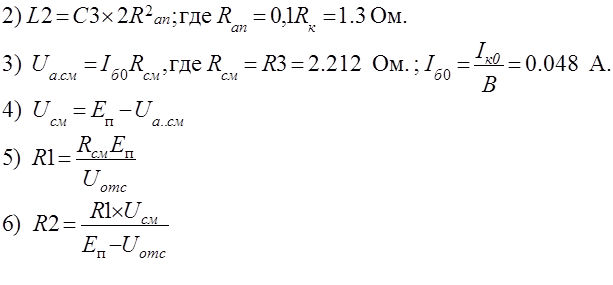

Входная согласующая цепь:
Таблица №1.
Элемент | Номинал | Ед. измерения |
R1 | 41 | Ом. |
R2 | 43 | Ом. |
C1 | 0.8 | мкФ |
C2 | 25 | нФ. |
C3 | 0.8 | мкФ. |
C4 | 3 | нФ. |
C5 | 0.8 | мкФ. |
С6 | 3 | нФ. |
L1 | 93 | мкГн. |
L2 | 2.7 | мкГн. |
L3 | 2 | мкГн. |
4. Расчёт предварительного усилителя.
Предварительный усилитель выполнен на транзисторе КТ911А. Расчёт режима и принципиальной схемы
Еп
![]() |
С1 R1 L1
![]() |
![]() |
![]() |
L2
![]() |
![]() |
С2 R2
![]() |
|
![]() |
![]() |
Схема№2.Принципиальная электрическая схема предварительного усилителя.

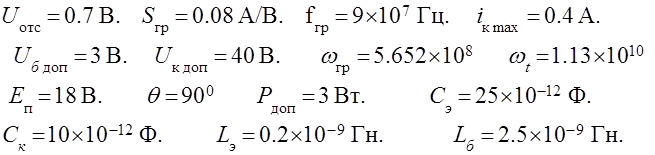

4.1 Расчёт электрического режима транзистора большой мощности КТ911А. Его параметры:

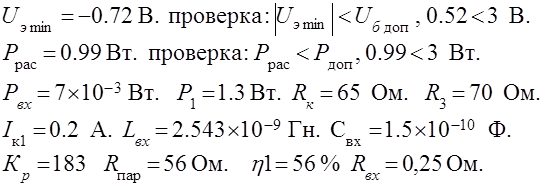

По формулам п.3.1.1 и п.3.1.2 рассчитаем режим работы и принципиальную схему.

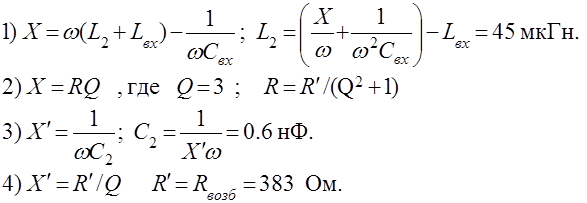

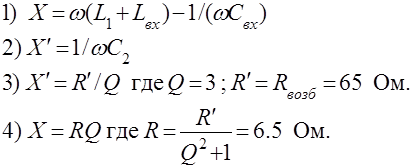

Расчёт цепи согласования L2C3:
Таблица №2
Элемент | Номинал | Ед. Измерения |
R1 | 1.8 | кОм. |
R2 | 1.82 | кОм. |
C1 | 0.8 | мкФ. |
C2 | 0.6 | нФ. |
L1 | 67 | мкГн. |
L2 | 45 | мкГн. |
5.Автогенератор.
Автогенератор – это источник электромагнитных колебаний, колебания в котором возбуждаются самопроизвольно без внешнего воздействия. В радиопередатчиках автогенераторы применяются в основном в качестве каскадов, задающих несущую частоту колебаний. В зависимости от типа АЭ различают транзисторные и диодные автогенераторы. Идея создания транзисторного автогенератора основана на том, чтобы обеспечить режим транзистора приблизительно такой же,
как в УМ. При этом на вход транзистора подаются колебания не от внешнего источника, а из собственного резонатора через цепь обратной связи. Главное
свойство резонатора – колебательный характер переходного процесса. Простейший резонатор – это колебательный контур.
Относительная нестабильность частоты автогенераторов, выполняемых на резонаторах в виде
-контуров, менее
. Однако к современным радиопередатчикам предъявляют более высокие требования по стабильности частоты. Как правило, долговременная относительная нестабильность частоты должна быть не менее чем
, что можно обеспечить, применяя кварцевые резонаторы.
5.1 Структурная схема автогенератора с кварцевой стабилизацией.
![]() |
|||
|
|
![]() |
к нагрузке
5.2 Расчёт автогенератора с кварцевой стабилизацией.
Rбл Ссв
![]() |
![]() |







R1
![]() |
С2
![]() |
![]() |
![]() |
|
![]() |
![]() |
Сбл1 R2 С1 Rсм Сбл2
![]() |
|||
![]() |
![]() |
![]() |
![]() |
Схема№3. Принципиальная электрическая схема кварцевого автогенератора.

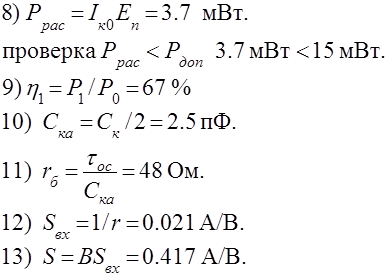

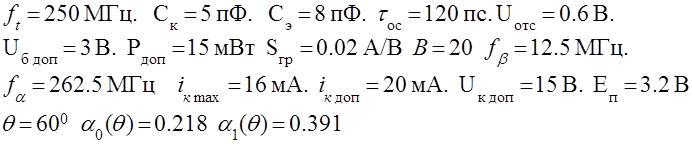

Выберем в качестве АЭ транзистор КТ331А. Его параметры:

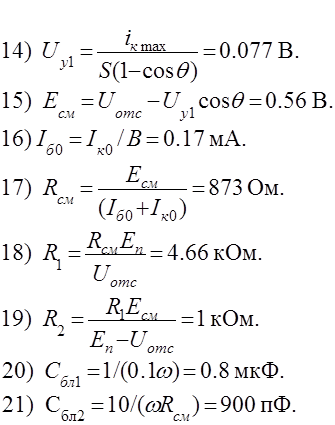

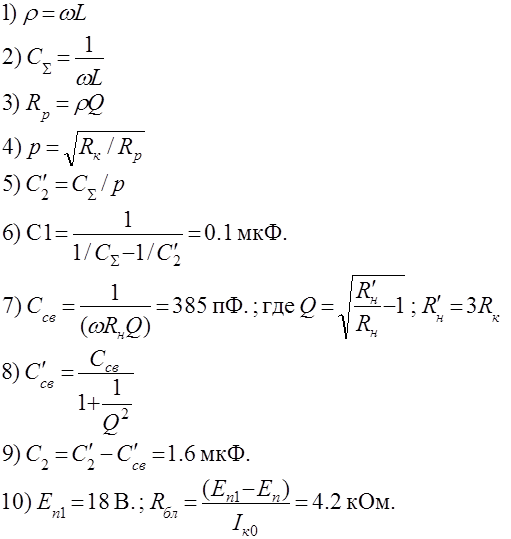

Расчёт произведём по указанным ниже формулам.
Расчёт кварцевого резонатора.
Элемент | Номинал | Ед. Измерения |
R1 | 4.66 | кОм. |
R2 | 1 | кОм. |
Rсм | 873 | Ом. |
Rбл | 4.2 | кОм. |
С1 | 0.05 | мкФ. |
С2 | 1.1 | мкФ. |
Ссв | 385 | пФ. |
Сбл1 | 0.8 | мкФ. |
Сбл2 | 900 | пФ. |
6.Модулятор.
Модулятор – это каскад радиопередатчика, в котором осуществляется модуляция высокочастотных колебаний в соответствии с передаваемым сообщением. Как известно, модуляцией в радиотехнике называют процесс управления одним из параметров высокочастотного колебания
, где
- амплитуда,
- частота,
- начальная фаза,
- мгновенная фаза колебания.
Изменяя с помощью управляющего НЧ сигнала амплитуду , получим амплитудную модуляцию.
Структурная схема модулятора изображена на Рис.2. Преобразование спектра, которое происходит при модуляции, возможно в нелинейных системах либо в линейных системах с переменными параметрами. В качестве НЭ используют п/п диоды и транзисторы.
![]() |

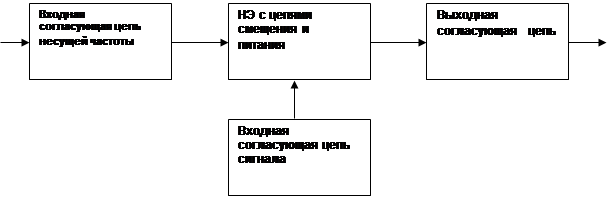

Рис.2. Структурная схема модулятора.
6.1.АМ – модуляция изменением напряжения питания.
Выходной ток АЭ зависит от напряжения на коллекторе, особенно сильна эта связь в перенапряжённом режиме. Поэтому можно осуществлять АМ – модуляцию, изменяя напряжение на коллекторе. В данном случае модулирующий сигнал вводят в цепь питания АЭ и напряжения питания (рис.3.)
напряжение питания в режиме несущих колебаний (напряжение источника питания);
амплитуда НЧ колебаний.
![]() |
Вход ВЧ
![]() |
![]() |
![]() |
|
|


Вход НЧ
|
|||||
![]() |
|||||
![]() |
|||||
![]() |
|||||
![]() |
|||||
![]() |
![]() |
Рис.3. Функциональная структурная схема АМ – модулятора при модуляции напряжением питания.
6.2 Расчёт электрического режима.
Колебательная мощность в максимальном режиме
Где максимальная глубина модуляции , а выходная мощность в режиме молчания
Выбираем транзистор, способный рассеивать мощность того же порядка, например КТ970А, для которого
Еп1
![]() |
R1 Cбл
![]() |
![]() |
Вход НЧ
![]() |
![]() |
R2 Еп2
![]() |
![]() |
![]() |
Выход
![]() |
![]() |
Вход ВЧ
![]() |
||
![]() |
![]() |
![]() |
![]() |
![]() |
Схема№4. Принципиальная электрическая схема АМ – модулятора при модуляции напряжением питания.
Расчёт произведём по формулам пункта 3.1.1.
В качестве предварительного УНЧ применим каскад, выполненный на микросхеме К174УН9 с типовой схемой включения (рис.4.).
напряжение
питания
+ 100мк 0.1мк
![]() |
![]() |
10мк 1 1000мк
|
Вход
10
![]() |
11 220 0.1мк
![]() |
![]() |
500мк 4
+
![]() |
![]() |
2 1
![]() |
Выходная мощность ……………….5,5 Вт.
Чувствительность входа……………20 мВ.
Напряжение питания……………..16,5 В.
Потребляемый ток…………………..60 мА.
Список используемой литературы:
1. Радиопередающие устройства на полупроводниковых приборах. Авторы: Б.Е. Петров, В.А. Романюк
2. Проектирование радиопередатчиков. Под редакцией В.В. Шахгильдяна
3. Схемы устройств формирования радиосигналов. Авторы: А.И. Александров, М.П. Кевлишвили
4. Справочник по транзисторам.
5. Каталог по транзисторам и интегральным схемам.
