Телескопическое электрокормораздаточное устройство
КУРСОВАЯ РАБОТА
«Телескопическое электрокормораздаточное устройство»
Содержание
Введение
1. Описание технологической схемы
2. Выбор частоты вращения и технических данных редуктора
3. Расчет и построение нагрузочной диаграммы и механической характеристики рабочей машины
4. Предварительный выбор двигателя по мощности и режиму нагрузки
5. Определение приведенного момента инерции системы двигатель – рабочая машина
6. Расчет и построение нагрузочной диаграммы двигателя за один цикл работы машины
7. Обоснование и описание принципиальной схемы управления
8. Выбор аппаратуры управления и защиты
9. Краткое описание устройства и места расположения электрооборудования
10. Подсчет стоимости выбранного комплекта электрооборудования
11. Определение устойчивости выбранной автоматической системы управления
Спецификация
Заключение
Литература
Введение
Весьма трудоемкий процесс на животноводческих фермах – раздача кормов (на эту операцию приходится до 40% трудовых затрат по грузоперемещению на ферме). Целесообразность того или иного способа раздачи кормов следует решать в соответствии с технологией содержания и кормления животных, сообразуясь с планировкой животноводческих помещений.
Так как на животноводческих фермах наибольшее распространение получили транспортерные и бункерные кормораздатчики, то им следует уделить особое внимание и в частности методике определения мощности.
Характерной особенностью некоторых транспортеров является большой начальный статический момент сопротивления (момент трогания), который, как правило, превосходит номинальный вследствие различных причин: трения, покоя, застывания смазки в трущихся деталях и т.д.
Транспортеры в большинстве своем механизмы тихоходные. Поэтому необходимо обратить внимание на выбор передаточного числа редуктора, а также согласование номинальных частот вращения машины и ЭД с целью уменьшения величины махового момента, приведенного к валу ЭД. При изучении различных типов подвесных кормораздатчиков следует обратить внимание на соответствующие схемы автоматики, их основные преимущества, недостатки и особенности монтажа средств управления и автоматизации.
Поэтому основной целью курсового проекта является применение знаний для рационального выбора электропривода в сельском хозяйстве исходя из выше перечисленных критериев.
1. Описание технологической схемы
Транспортер предназначен для раздачи комбинированного корма: смеси силоса и резаной соломы.
Транспортер состоит из приводной станции 1 , тягового троса 2 , двух кормушек – нижней 3 и верхней 4 (рис. 1).

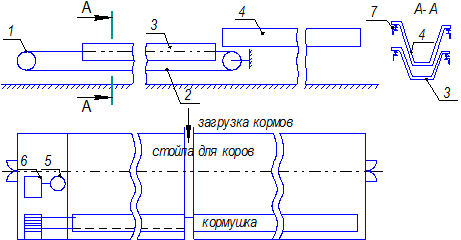

Рис. 1-Схема установки телескопического кормораздаточного транспортера в коровнике
Загрузку кормом производят в средней части транспортера. Перемещение кормушек транспортера по направляющим уголкам 7 осуществляют тяговым тросом. При первом ходе нижняя кормушка перемещается под верхнюю и механически сцепляется с ней. При втором (обратном) ходе перемещаются обе кормушки и верхняя загружается кормом. По достижении крайнего правого (или левого) положения кормушки останавливаются и расцепляются. На третьем ходе нижняя кормушка перемещается в обратном направлении и одновременно загружается кормом.
По достижении крайнего левого (или правого) положения кормушка останавливается и процесс раздачи кормов заканчивается.
2. Выбор частоты вращения двигателя и технологических данных редуктора
Так как частота вращения приводного вала работей мшины менее 600 об/мин , то экономически выгодно и технически целесообразно применение высокоскоростного двигателя с синхронной частотой вращения 1000…1500 об/мин в сочетании с редуктором. Такой двигатель имеют меньшую массу, стоимость, более высокий cos φ и КПД при одной и той же мощности.
Для выбора редуктора определяем требуемое передаточное отношение:
(1)
где: ωдв – угловая скорость вала двигателя, рад/с;
ωб – угловая скорость барабана, рад/с.
|
(2) |
где: Vк – линейная скорость движения кормушек, м/с;
r – радиус барабана, м.
|
(3) |
Таким образом, передаточное число редуктора будет равно:
По справочнику выбираем редуктор [1] РМ –259: i=63, ηред =0,98, межосевое расстояние 100/150, цилиндрический, горизонтальный, двухступенчатый.
3. Расчет и построение нагрузочной диаграммы и механической характеристики рабочей машины
Анализируя технологическую и кинематическую схему работы машины, подобно описанному выше, следует рассчитать и построить нагрузочную диаграмму рабочей машины за период одного цикла.
Построим нагрузочную диаграмму пользуясь данными задания, учитывая ее характер для данной установки.

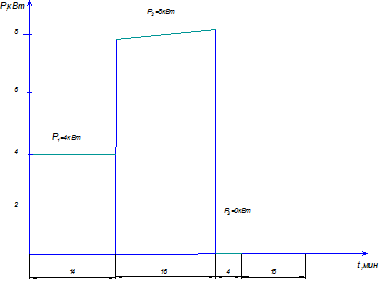

Рисунок 2 – Нагрузочная диаграмма рабочей машины.
Определение момента сопротивления в различных точках нагрузочной диаграммы на холостом ходу (режим работы 1)
При вращательном и поступательном движении можно записать следующее выражение равенства мощностей:
|
(4) |
Отсюда можно определить момент сопротивления рабочей машины:
|
(5) |
Значение усилий F для холостого хода:
Fхх =F1 +F2 +F3 +F4 |
(6) |
где: F1 – сила трения кормушки об уголки, Н;
F2 – сила трения троса о желоб, Н;
F3 – сила трения в цапфах, Н;
F4 – сила тяжести, Н.
|
(7) |
где: mк
– масса кормушки, кг, ,
где: l к – длина одной кормушки транспортера, l к =38 м;
gк – масса одного погонного метра кормушки: gк =40 кг;
g – ускорение свободного падения, м2 /с;
f1
=0,15 – коэффициент сопротивления движению кормушки по уголкам.
m н =38*40=1520 кг
F 1= 1 520 *9.81*0.15= 2236,6Н
|
(8) |
где: mтр
– масса троса, кг, ,
l к – длина троса,
l тр =76 м;
gк – масса одного погонного метра троса,
gтр =0.5 кг.
f2 – обобщенный коэффициент трения нижней части троса о направляющий желоб, f2 =0,55;
Fтр – усилие предварительного натяжения тягового троса, Fтр =2000 Н.
F2= (( 38 + 1520 )*9.81+2000)*0.55= 9497,62Н
|
(9) |
где: mб – масса приводного барабана троса, mб =40 кг
f3 – обобщенный коэффициент трения в цапфах барабанов, направляющих блоках, f3 =0,04.
F3 =((2*40+1520)*9.81+2000)*0.04=707,8Н
|
(10) |
F4= (1 520 + 38 +2*40)*9.81= 16068,78 Н
Определяем полное усилие при холостом ходе:
Fxx =2236,6+9497,62+707,8+16068,78=28510,8 Н
Отсюда, момент сопротивления при холостом ходе равен:
Определение усилий загруженного транспортера (режим работы 2)
В данном случае перемещаются две кормушки, одна из них наполняется кормом.
Исходя из того, что при надое 10 – 12 кг. молока на корову норма кормления составляет 30 кг., а кормление производится 4 раза в сутки, поэтому масса корма в 1 кормушке будет:
|
(11) |
кг
Усилия для груженого кормораздатчика определяем аналогично формулам (6 – 10).
|
(12) |
Н
|
(13) |
Н
|
(14) |
Н
|
(15) |
Н
Полное усилие для груженого кормораздатчика:
Н
Таким образом, момент сопротивления груженого механизма:
Н*м
Но в начале второго цикла кормушки начинают движение пустыми, значит момент сопротивления будет изменяться в ходе наполнения кормушек, то есть нам необходимо определить начальный момент сопротивления при втором цикле работы.
|
(16) |
Н
|
(17) |
Н
|
(18) |
Н
|
(19) |
Н
Н
Определение усилий загруженного транспортера (режим работы 3)
В данном случае двигается только одна наполненная кормушка.
|
(20) |
Н
|
(21) |
Н
|
(22) |
|
(23) |
В этом случае начальный момент сопротивления будет равен моменту
при холостом ходе.
Определяем эквивалентные моменты для каждого режима работы
|
(29) |
где: М1
, М2
, Мn
– эквивалентные моменты за циклы работы, ;
t1 , t2 , tn , – время работы машины при соответствующем эквивалентном моменте.
Эквивалентный момент при первом режиме работы будет равен статическому моменту, так как в данном случае нагрузка постоянна.
М1
=46,3
Эквивалентный момент при втором режиме работы:
|
(30) |
Эквивалентный момент при третьем режиме работы:
|
(31) |
Но так как мощьность в третьем цикле равна нулю, то
Для машины принимаем момент сопротивления постоянным, т.е. не зависящим от скорости х=0 .

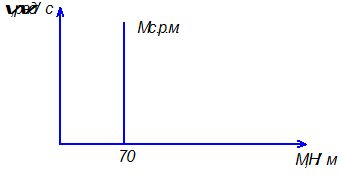

Рисунок 3-Механическая характеристика рабочей машины
4. Предварительный выбор электродвигателя по мощности и режиму нагрузки
Определение мощности двигателя, сконструированного для режима S1, но работающего в режиме S2
По нагрузочной диаграмме (рис. 2) определяем Рэкв .
(32)
По Рэкв выбираем двигатель, мощность которого должна быть:
Записываем его каталожные данные.
Тип двигателя |
Рн, кВт |
КПД, % |
сов φ |
Sн, % |
Мп / Мн |
Мmах / Мн |
Mmin/Мн |
Iп/Iн |
Момент инерции, кг·м2 |
Масса, кг |
АИР132S4 |
7,50 |
87,5 |
0,86 |
4,0 |
2,0 |
2,5 |
1,6 |
7,5 |
0,028 |
58 |
Определяем постоянную времени нагрева по формуле:
(33)
где m – масса двигателя, кг;
Рном – номинальная мощность двигателя, Вт;
τном – номинальное превышение температуры обмотки
статора двигателя, измеренное методом
сопротивления, 0 С (справочная величина) для АД
серии 4А.
Класс изоляции |
А |
Е |
В |
F |
Н |
τном, 0С |
60 |
75 |
80 |
100 |
125 |
Следовательно:
Определяем коэффициенты термической и механической перегрузок по формулам:
для коэффициента термической перегрузки:
(34)
для коэффициента механической перегрузки:
(35)
где – коэффициент, равны й 0,5…0,7 – для асинхронных двигателей;
Следовательно:
1. Определяем мощность двигателя, сконструированного для режима S 1 , но работающего в режиме S 2 :
(36)
2. Осуществляем проверки выбранного электродвигателя
а) по пусковому моменту :
(37)
где - коэффициент, учитывающий снижение напряжения (до 30%) на зажимах пускаемого двигателя;
– пусковой момент двигателя;
μпуск и Мном берем из каталога.
Для нашего случая α1 = 0,7 , следовательно:
Необходимо помнить, что номинальный момент двигателя определяется следующим образом:
(38)
w н – номинальная частота вращения электродвигателя (каталог), если в каталоге вместо w н приводится синхронная w о , то номинальную частоту вращения, рад/с, определяют как:
(39)
где S н – номинальное скольжение (каталог), обычно оно изменяется в пределах 0,06…0,07.
При этом связь между синхронной скоростью вращения, об/мин, и синхронной частотой вращения, рад/с имеет вид:
Мтр.р.м
.
– момент трогания рабочей машины (берется из нагрузочной диаграммы рабочей машины для нулевого значения ее скорости).
Для нашего случая, рассмотренного в данном примере, получим:
ВЫВОД : Условие выполняется.
б) по перегрузочной способности :
(41)
где – коэффициент, учитывающий снижение
напряжения на зажимах работающего двигателя на
10% при включении в сеть мощного ЭД;
– максимальный момент, развиваемый двигателем; при этом μмакс(кр)
– кратность максимального (критического) момента, берем из каталога.
(42)
=91Н*м
Подставив все значения получим:
ВЫВОД: Условие выполняется. Двигатель выбран правильно.
5 Определение приведенного момента инерции системы двигатель – рабочая машина
Инерционная характеристика машины представляет собой данные о величине момента инерции машины и законов его изменения от различных факторов.
Определим приведенный момент инерции кормораздатчика при холостом ходе (режим 1):
|
(43) |
Приведенный момент инерции в режиме 2:
(44) |
Приведенный момент инерции в режиме 3:
|
(45) |
При этом моменте инерции кинетические энергии, запасенные в виртуальном маховике, установленном на электродвигателе и на движущихся частях системы «Рабочая машина» равны.
Величину момента инерции используем для графического определения времени пуска электропривода
6. Расчет и построение нагрузочной диаграммы двигателя за один цикл работы машины
Механическую характеристику двигателя построим по пяти точкам:
1 точка : М=0;
,
2 точка:
,
,
3 точка:
, (46)
, (47)
(48)
где -номинальное скольжение;
-кратность критического момента;
4 точка:
, (49)
т. к. возникают гармоники кратные 7 при запуске двигателя на частоте, соответствующей , то:
, (50)
5 точка:
, (51)
1. Строим механическую характеристику электродвигателя и рабочей машины.
2. Находим момент динамический Мдин =Мдв -Мс
3. Заменяем Мдин ломанной линией.
4. Откладываем отрезок [ОА]<Мдин. мин.
5. На оси ординат откладываем значения избыточных моментов и полученные точки соединяем с точкой А.
6. Из т. 0 до пересечения с горизонталью ∆ω проводим линию, параллельную отрезку [0-A].7. Аналогично определяем остальные точки и строим зависимости Мдв =f(t) и ω=f(t).
8. Масштаб времени определяется из соотношения:
|
(52) |
7. Обоснование и описание принципиальной схемы управления установкой
1. Управление приводом осуществляется вручную – дистанционно.
2. Перед включением двигателей должен быть подан предупредительный звуковой сигнал.
3. Привод транспортера должен иметь возможность кратковременно реверсироваться.
4. Остановка привода может быть произведена с пульта управления и двух мест производственного помещения.
5. Схема должна предусматривать защиту от коротких замыканий, тепловую, обрыва фаз сети и самопроизвольного пуска.
6. Реверсирование двигателя осуществляется конечными выключателями и производится без торможения противовключением.
Работа схемы управления
Защита силовой части схемы от коротких замыканий и прегрузки осуществляется посредством автоматического выключателя QF1 и SF1 для цепи управления. Для запуска электродвигателя применяется специальное устройство плавного пуска.
При нажатии на кнопку SB4 подается питание на звонок звуковую сигнализацию предупреждения о включении.
При нажатии на SB5 питание подается на катушку магнитного пускателя КМ1, его контакт КМ1:2 шунтирует кнопку, а главные контакты подают питание на двигатель кормушек. Двигатель включается.
При достижении верхней кормушки крайнего положения срабатывает конечный выключатель SQ2 и подает питание на катушку реле времени КТ1, контакт КТ1:2 которого запитывает катушку пускателя КМ2 (происходит реверс двигателя
При достижении крайнего положения срабатывает SQ1 катушка КМ2 обесточивается и процесс раздачи останавливается.
Остановка схемы производится с щита управления и двух мест производственного помещения.
8. Выбор аппаратуры управления и защиты
Для того чтобы произвести расчет пусковой и защитной аппаратуры необходимо знать номинальные данные двигателей, используемых в схеме:
Тип двигателя |
Рн, кВт |
КПД, % |
сов φ |
Sн, % |
Мп / Мн |
Мmах / Мн |
Mmin/Мн |
Iп/Iн |
Момент инерции, кг·м2 |
Масса, кг |
АИР132S4 |
7,50 |
87,5 |
0,86 |
4,0 |
2,0 |
2,5 |
1,6 |
7,5 |
0,028 |
58 |
Номинальный ток электродвигателя
(53)
Расчет автоматических выключателей:
Автомат выбираем из условий:
|
(54) |
Таким образом, автоматический выключатель должен соответствовать следующим условиям:
Выбираем АЕ2040 с =660В,
=63А,
Магнитные пускатели выбираем из условий:
|
(55) |
Таким образом, пускатели должны соответствовать следующим требованиям:
КМ1, КМ2 |
|
КМ1: ПМЛ263103-У3
КМ2: ПМЛ263103-У3
Расчет теплового реле.
Выбираем по току уставки
(56)
Выбираем реле РТЛ 1021
Остальную аппаратуру выбираем исходя из потребности схемы.
Кнопки: КМЕ 5101 У3.
Реле времени : РВ-4–1.
Конечные выключатели : ВПК-2111
Звонки : ЗВП-220
9. Краткое описание расположения аппаратуры управления
Пульт и шкаф управления располагаются на одной площадке с приводной станцией. Они находятся в основном стойловом помещении, на видном месте, чтобы оператор мог следить за процессом и вовремя отключить транспортер.
Внутри шкафа устанавливаются: автоматические выключатели, магнитные пускатели, тепловые реле, электрический звонок.
На дверце шкафа устанавливаются кнопки управления.
Выключение транспортера возможно с трех мест помещения: с пульта управления и с двух концов здания.
10. Подсчет стоимости выбранного комплекта оборудования
Стоимость оборудования сводим в таблицу 1.
Таблица 1 – Стоимость оборудования
Наименование |
Кол – во |
Цена, руб. |
Электродвигатель АИР 132 S4 |
1 |
22000 |
Магнитный пускатель ПМЛ 263103-У3 |
2 |
3033,26 |
Тепловое реле РТЛ 1021 |
1 |
- |
Звонок электрический ЗВП-220 |
3 |
250 |
Кнопка управления КМЕ 5101-У3 |
6 |
250 |
Выключатель автоматический АЕ 2040 |
1 |
341,21 |
Предохранитель ПР2 |
1 |
70 |
Реле времени РВ-4–1 |
1 |
225 |
Конечный выключатель ВПК-2111 |
2 |
100 |
Щит управления Я5115–3474-У325А IP31 |
1 |
1270,26 |
Итого |
19 |
27589,51 |
11. Определение устойчивости системы

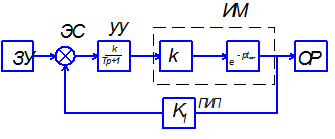

Рисунок 4 – Схема автоматического управления
Управляющим устройством является двигатель, передаточная функция которого имеет вид W1
=. Он оказывает воздействие на редуктор (исполнительный механизм с передаточной функцией вида W2
=k). Дополнительно к этому, транспортерам присуще запаздывание: W3
=е-рτ
.
В данных функциях:
Т – постоянная времени, с; примем Т = J∙ώ0 /Mкр =0,28∙151/122,4=0,3 с;
τ – время запаздывания, с; τ = 5 с.;
k – коэффициент усиления исполнительного механизма, k = 0.86.
к1 =1-коэфициент усиления датчика
Общая передаточная функция всей системы будет иметь вид:
|
(57) |
Подставив имеющиеся значения, получаем:
Устойчивость системы определим по критерию Михайлова. Для этого знаменатель полученного выражения представляем в виде характеристического уравнения, заменяя значение «p» на «jω».
M(p)=0,3∙е5р +е5р +0,86
M(jώ)=0.3∙ejώ +ejώ +0.86=0.3+0.005jώ+1+0.087jώ+0.86=2,16+0,092jώ
Re(ώ)=2,16
Im(ώ)=0,092ώ
Таким образом, годограф Михайлова будет иметь следующий вид:
Рисунок 5 – Годограф Михайлова
Как видно из рисунка 4, годограф Михайлова начинается на положительной вещественной полуоси и проходит число квадрантов, соответствующее порядку характеристического уравнения, следовательно, система устойчива.
Определяем устойчивость системы по критерию Найквиста:
Замкнутая САУ будет устойчивой, если АФЧХ разомкнутой САУ не охватывает точку с координатами (-1; j0).
Для этого у передаточной функции замкнутой САУ размыкаем обратную связь и находим общую передаточную функцию разомкнутой САУ. Строим данную передаточную функцию.
; (58)
;
M(p)=0,3∙е5р +е5р
Заменяем р на , получим
;
Построим АФЧХ разомкнутой САУ:
Рисунок 6 – АФЧХ разомкнутой САУ.
Так как АФЧХ разомкнутой САУ не охватывает точку с координатами
(-1; j0), то замкнутая САУ устойчива. Запас устойчивости С=2,3.
Список литературы
1. Коломиец А.П., Кондратьева Н.П., Владыкин И.Р., Юран С.И. - Электропривод и электрооборудование. - М.: КолосС, 2006
2. Кондратьева Н.П. выбор электродвигателей, аппаратуры и защиты электрических установок. – Ижевск: ИжГСХА, – 2002, – 150 с.
3. Коломиец А.П., Ерошенко Г.П., Кондратьева Н.П., Владыкин И.Р., Юран С.И. и др. Устройство, ремонт и обслуживание электрооборудования в сельскохозяйственном производстве. / Учебник. – М.: Издательский центр «Академия», 2003. – 368 с.
4. Правила технической эксплуатации электроустановок потребителей. – М.: Изд-во НЦ ЭНАС, 2003. – 208 с.
5. Правила устройств электроустановок (ПУЭ), издание седьмое, раздел 1 (главы 1.1; 1.2; 1.7; 1.9), раздел 7 (главы 7.5; 7.6; 7.10) – М.: Изд во НЦ ЭНАС, 2003. – 176 с.
6. Правила устройств электроустановок (ПУЭ), издание седьмое, раздел 6, раздел 7 (главы 7.1; 7.2). – М.: Изд-во НЦ ЭНАС, 2002, – 80 с.
Похожие работы
-
Автоматическая частотная разгрузка (АЧР)
Для локализации системных аварий и ликвидации аварийного режима работы сетей или энергосистемы, объекты сетевых компаний оснащаются аппаратурой противоаварийной автоматики (ПАА)
-
Машиноведение
МИНИСТЕРСТВО ВЫСШЕГО ОБРАЗОВАНИЯ РФ ИНСТИТУТ ТЕХНОЛОГИЧЕСКИХ НАУК И ПРОБЛЕМ РЕСТРУКТУРИРОВАНИЯ В ПРОМЫШЛЕННОСТИ КУРСОВАЯ РАБОТА по машиноведению
-
Расчет параметров технологической операции и конструирование инструмента
Саратовский государственный технический университет Саратовский авиационный колледж Курсовая работа Тема: Расчет параметров технологической операции и конструирование инструмента (токарная резьбонарезная операция)
-
Проектирование программного механизма четырёхступенчатого редуктора
Общая характеристика и назначение четырехступенчатого редуктора. Кинематический расчет исследуемого редуктора, его геометрические размеры. Выбор и обоснование используемых при производстве данного изделия материалов, их технологические параметры.
-
Горизонтально -ковочная машина с вертикальным разъмом матриц
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к курсовому проекту по теории механизмов и машин Руководитель _______________________________ (Ф.И.О.) Дата защиты____________________
-
Проектирование главной схемы электрических соединений подстанции
Министерство образования Российской Федерации НГТУ Кафедра Э.С. Курсовая работа по дисциплине “Производство электрической энергии” Тема: Проектирование главной схемы электрических соединений подстанции.
-
Регулирование позиционного перемещения манипулятора
Курсовая работа На тему: «Регулирование позиционного перемещения манипулятора» 2005 Содержание Введение 3 1.Описание технологического процесса 5
-
Оборудование обвязки обсадных колонн
Содержание 1.1 Фонтанная арматура для нефтяных и газовых скважин 6 1.2 Запорные устройства 13 1.3 Регулирующие устройства 16 1.4 Станция управления арматурой СУАП-2 18
-
Анализ САР регулирования частоты вращения приводного электродвигателя стенда для обкатки ДВС
Устройство, принцип работы и анализ системы автоматического регулирования (САР) частоты вращения приводного электродвигателя стенда для обкатки двигателя внутреннего сгорания. Сущность методик определения устойчивости по критериям Гурвица и Найквиста.
-
Расчет мощности двигателя
Выбор электродвигателя, кинематический расчет и схема привода. Частоты вращения и угловые скорости валов редуктора и приводного барабана. Расчет зубчатых колес редуктора. Выносливость зубьев по напряжениям изгиба. Расчёт вращающих моментов вала.
