Задачи линейного программирования 2

Лабораторная работа.

Тема Задачи линейного программирования

Цель: преобретение практических навыков применения методов линейного программирования

Задача линейного программирования (ЛП) состоит в определении максимального (минимального) значения целевой функции:

(1.1)

При условиях :

(1.2)

(1.3)

где a_ij , b_i , c_j – заданные постоянные числа. Функция F(1) называется целевой функцией, выражения (2), (3) – ограничениями. Значения x_j , удовлетворяющие ограничениям (2), (3) образуют область допустимых решений (ОДР) и называются допустимыми. Допустимое решение x_j ^* , при которых целевая функция (1) принимает экстремальное значение, называется оптимальным. В зависимости от структуры выражений (1), (2), (3) для решения задачи ЛП могут применяться различные методы, которые рассмотрены ниже.

1.1. Графический метод решения задач ЛП.

Постановка задачи. Метод применяется в том случае, если количество переменных задачи ЛП (1), (2), (3) равно двум, т.е.:

(1.4)

(1.5)

(1.6)

Методика решения . Процесс решения задачи ЛП графическим методом включает следующие этапы:

1) На плоскости Х₁ ОХ₂ строятся граничные прямые, уравнения которых получают путем замены неравенств (5), (6) на строгие равенства

2) Находятся полуплоскости, определяемые каждым из ограничений (5), (6).

3) Определяется область допустимых решений ОДР задачи на плоскости Х₁ ОХ₂ . Если система ограничений (5), (6) несовместна, то задача ЛП не имеет решения.

4) Строится вектор

5) Строится прямая с₁ х₁ +с₂ х₂ = 0, перпендикулярная вектору и передвигается в направлении вектора (при поиске максимума целевой функции); в результате определяется точка А, принадлежащая ОДР, в которой целевая функция F принимает максимальное значение. Если ОДР не ограничена сверху, то задача ЛП не имеет решений.

6) Определяют координаты точки А – (х₁ ^* ,х₂ ^* ) и максимальное значение функции F^* =с₁ х₁ ^* + с₂ х₂ ^* .

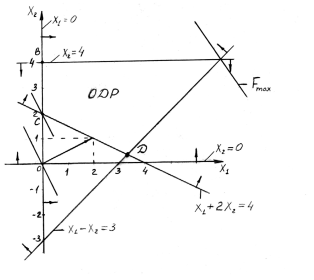

Пример. Решить задачу ЛП:

1. На плоскости Х₁ ОХ₂ строим уравнения прямых: х₁ –х₂ = 3; х₁ + 2х₂ = 4; х₂ = 4; х₁ =0; х₂ =0

2. Для каждого из ограничений определяем допустимую полуплоскость и отмечаем ее стрелками. Например, условие при х₁ =0; х₂ =0 выполняется. Значит точка (0,0) лежит в допустимой полуплоскости.

3. Определяем допустимую область для всех ограничений задачи (ОДР). Это многоугольник ABCD.

4. Строим вектор .

5. Строим прямую F=2x₁ +x₂ = 0. Передвигая ее в направлении вектора , определяем крайнюю точку А, принадлежащую ОДР – это т. А. В т. А функция имеет максимальное значение. Минимальное значение целевая функция принимает в т.С.

6. Координаты т. А находятся путем решения системы

Аналогично определяются координаты точки минимума С:

Индивидуальные задания. Решить графическим методом.

Вариант 1.

F = x₁ + x₂ max

-3x₁ + 2x₂ ≤ 1

x₁ + 2x₂ ≤ 14

2x₁ + x₂ ≤ 13

3x₁ – x₂ ≤ 12

x₁ , x₂ ≥ 0

Вариант 2.

F = 3x₁ + x₂ min

3x₁ + 5x₂ ≥ 15

5x₁ + 3x₂ ≥ 15

x₁ ≥ 1

x₂ ≥ 1

x₁ , x₂ ≥ 0

Вариант 3.

F = 3x₁ + 3x₂ min

x₁ + 4x₂ ≥ 4

4x₁ + x₂ ≥ 4

x₁ , x₂ ≥ 0

Вариант 4.

F = 6x₁ – 5x₂ max

2x₁ + 5x₂ ≤ 10

5x₁ + 2x₂ ≤ 10

x₁ , x₂ ≥ 0

Вариант 5.

F = 8x₁ + 2x₂ max

x₁ – 4x₂ ≤ 4

–4x₁ + x₂ ≤ 4

x₁ + x₂ ≤ 6

x ₁ , x ₂ ≥ 0

Вариант 6.

F = 2x₁ + 3x₂ min

x₁ + 5x₂ ≥ 10

3x₁ + 2x₂ ≥ 12

2x₁ + 4x₂ ≥ 10

x₁ ≥ 1

x₁ , x₂ ≥ 0

Вариант 7.

F = 5x₁ + 4x₂ + 6x₃ max

x₁ + x₂ + x₃ ≤ 6

2x₁ + x₂ + x₃ ≥ 9

3x₁ + x₂ +2x₃ ≥ 11

x₁ , x₂ , x₃ ≥ 0

Вариант 8.

F = –7x₁ + 2x₂ min

x₁ + x₂ ≥ 1

5x₁ + x₂ ≥ 3

–3x₁ + x₂ ≤ 3

2x₁ + x₂ ≤ 4

x₁ , x₂ ≥ 0

Вариант 9.

F = 6x₁ + 4x₂ min

2x₁ + x₂ ≥ 3

x₁ – 2x₂ ≤ 2

x₁ , x₂ ≥ 0

Вариант 10.

F = – x₁ – 2x₂ min

5x₁ – 2x₂ ≤ 4

– x₁ + 2x₂ ≤ 4

x₁ + x₂ ≥ 4

x₁ , x₂ ≥ 0

Вариант 11.

F = 3x₁ + 3x₂ max

x₁ + x₂ ≤ 4

3x₁ + x₂ ≥ 4

x₁ + 5x₂ ≥ 4

0 ≤ x₁ ≤ 3

0 ≤ x₂ ≤ 3

Вариант 12.

F = 7x₁ – 2x₂ max

x₁ + x₂ ≤ 5

2x₁ – 3x₂ ≤ 6

3x₁ + x₂ ≥ 3

x₁ + x₂ ≥ 2

x₁ – x₂ ≥ –3

x₁ , x₂ ≥ 0

Вариант 13.

F = 6x₁ – x₂ min

x₁ + x₂ ≥ 3

4x₁ – x₂ ≥ –4

3x₁ – 2x₂ ≤ 24

x₂ ≤ 6

x₁ , x₂ ≥ 0

Вариант 14.

F = –3x₁ – 2x₂ max

x₁ – 2x₂ ≤ –3

2x₁ + x₂ ≤ 10

3x₁ – x₂ ≥ –5

–x₁ + x₂ ≥ 3

x₁ , x₂ ≥ 0

Вариант 15.

F = x₁ + 2x₂ max

2x₁ + 3x₂ ≤ 8

2x₁ + x₂ ≤ 6

x₁ + x₂ ≥ 1

x₁ , x₂ ≥ 0

Вариант 16.

F = –2x₁ + x₂ min

2x₁ + x₂ ≤ 8

x₁ + 3x₂ ≥ 6

3x₁ + x₂ ≥ 3

x₁ , x₂ ≥ 0

Вариант 17.

F = 6x₁ + 4x₂ min

2x₁ + x₂ ≥ 3

x₁ – 2x₂ ≤ 1

–x₁ + 2x₂ ≥ 1

x₁ , x₂ ≥ 0

Вариант 18.

F = 4x₁ + 3x₂ max

5x₁ + 2x₂ ≥ 20

x₁ + 3x₂ ≤ 15

x₁ , x₂ ≥ 0

Вариант 19.

F = x₁ + 3x₂ max

x₁ + x₂ ≥ 3

6x₁ + x₂ ≤ 42

2x₁ – 3x₂ ≥ 6

x₁ , x₂ ≥ 0

Вариант 20.

F = x₁ – 2x₂ max

5x₁ – 2x₂ ≤ 3

x₁ + x₂ ≥ 1

–3x₁ + x₂ ≤ 3

x₁ , x₂ ≥ 0

Вариант 21.

F = 8x₁ + 2x₂ max

x₁ – 4x₂ ≤ 4

–4x₁ + x₂ ≤ 4

x₁ + x₂ ≤ 6

x₁ , x₂ ≥ 0

Вариант 22.

F = 2x₁ + 3x₂ min

x₁ + 5x₂ ≥ 16

3x₁ + 2x₂ ≥ 12

2x₁ + 4x₂ ≥ 16

x₁ ≥ 1

x₁ , x₂ ≥ 0

Вариант 23.

F = 3x₁ + 3x₂ max

x₁ + x₂ ≤ 4

3x₁ + x₂ ≥ 4

x₁ + 5x₂ ≥ 4

0 ≤ x₁ ≤ 3

0 ≤ x₂ ≤ 3

Вариант 24.

F = 7x₁ – 2x₂ max

x₁ + x₂ ≤ 5

2x₁ – 3x₂ ≤ 6

3x₁ + x₂ ≥ –3

x₁ , x₂ ≥ 0

Вариант 25.

F = –7x₁ + 2x₂ min

x₁ + x₂ ≥ 1

5x₁ + x₂ ≥ 3

–3x₁ + x₂ ≤ 3

2x₁ + x₂ ≤ 4

x₁ , x₂ ≥ 0

Вариант 26.

F = 2x₁ – x₂ max

3x₁ + x₂ ≥ 16

x₁ + 2x₂ ≤ 12

x₁ , x₂ ≥ 0

Вариант 27.

F = 6x₁ + 4x₂ min

2x₁ + x₂ ≥ 3

x₁ – 2x₂ ≤ 2

3x₁ + 2x₂ ≥ 1

x₁ , x₂ ≥ 0

Вариант 28.

F = –x₁ – 2x₂ min

5x₁ – 2x₂ ≤ 4

–x₁ + 2x₂ ≤ 4

x₁ + x₂ ≥ 4

x₁ , x₂ ≥ 0

Вариант 29.

F = x₁ + 2x₂ min

5x₁ – 2x₂ ≤ 20

x₁ – 2x₂ ≥ –20

x₁ + x₂ ≥ 16

x₁ , x₂ ≥ 0

Вариант 30.

F = x₁ + x₂ max

2x₁ + x₂ ≤ 18

x₁ + 2x₂ ≤ 16

x₁ , x₂ ≥ 0

1.2. Симплексный метод решения задач ЛП.

Прежде чем решать задачу ЛП симплекс-методом ее необходимо привести к каноническому виду :

(1.7)

(1.8)

(1.9)

Для этого в случае необходимости задача (1.1) поиска минимума сводится к задаче на поиск максимума (1.7) путем изменения знаков коэффициентов С_j

;

Неравенства (1.2) преобразуются в строгие равенства путем введения дополнительных неотрицательных переменных; условия неотрицательности (1.3) распространяются на все переменные путем введения подстановок.

Пример . Дана задача ЛП в общем виде:

Приведем ее к каноническому виду. Условие неотрицательности не распространяется на переменную х₂ . Поэтому введем подстановку: х₂ = х₅ – х₄ , где .

Тогда

Изменим вид экстремума на максимум:

Изменим неравенства на строгие равенства путем введения дополнительных неотрицательных переменных. Тогда

Основные понятия и определения . Исходная задача (1.7), (1.8), (1.9) может быть представлена в векторной форме:

x₁ Р₁ +x₂ Р₂ +…+x_n P_n =P₀

С=(c₁ , c₂ … c_n ); X=(x₁ ,x₂ … x_n ); P₁ ,P₂ …P_n , P₀ – m-мерные вектор-столбцы.

Вектор X=(x₁ ,x₂ … x_n ) называется опорным планом задачи ЛП, если он удовлетворяет ограничениям (1.8); (1.9) и содержит m отличных от нуля положительных компонент. Остальные (n-m) элементов опорного плана равны нулю. Алгоритм симплекс-метода предполагает переход от одного опорного плана к другому с увеличением при этом значения целевой функции.

В некоторых случаях исходный опорный план можно легко определить. Это происходит тогда, когда среди векторов Pj имеется m единичных. В этом случае соответствующие единичным векторам переменные в опорном плане будут отличны от нуля. Они называются базисными. Остальные переменные равны нулю; они называются свободными.

Симплекс-преобразования продолжаются до тех пор, пока среди чисел не будет отрицательных.

Исходная симплекс-таблица в общем случае имеет вид

i	Базис	Сб	P0	C1	C2	…	Cm	Cm+1	…	Cn
				P1	P2	…	Pm	Pm+1	…	Pn
1	P1	C1	b1	1	0	…	0	a1m+1	…	a1n
2	P1	C2	b2	0	1	…	0	a2m+1	…	a2n
…	…	…	…	…	…	…	…	…	…	…
m	Pm	Cm	bm	0	0	…	1	amm+1	…	amn
M+1			F0	0	0	…	0	Δm+1	…	Δn

В столбце С_б записываются коэффициенты целевой функции с теми же индексами, что и векторы базиса.

В столбце Р₀ записываются положительные компоненты исходного опорного плана, в нем же в результате вычислений получают положительные компоненты оптимального плана. В столбцах Р₁ …Р_n записаны коэффициенты ограничений при неизвестных.

В (m+1)-й строке: F₀ – текущее значение целевой функции; в столбцах P_j записаны числа .

Алгоритм решения .

1. Задачу ЛП приводят к каноническому виду и находят исходный опорный план.

2. Составляют исходную симплекс-таблицу.

3. Определяют, имеется ли хотя бы одно отрицательное число Δj в (m+1)-й строке. Если нет, то найденный опорный план оптимален.

4. Находят наименьшее отрицательное Δj и соответствующий столбец обозначают как разрешающий. Если в разрешающем столбце среди чисел a_ij нет положительных, то целевая функция не ограничена сверху, а задача ЛП не имеет решения.

5. Находят отношения b_i к положительным a_ij разрешающего столбца. Минимальное из этих отношений определяет разрешающую строку.

6. На пересечении разрешающих строки и столбца определяют разрешающий элемент.

7. Все элементы разрешающей строки делят на разрешающий элемент.

8. Все элементы разрешающего столбца (кроме разрешающего элемента) заменяют нулями.

9. Остальные элементы таблицы рассчитываются по правилу прямоугольника и фиксируется введение в базис новой переменной. При этом разрешающая строка определяет переменную, которая исключается из базиса, а разрешающий столбец – переменную, которая вводится в базис.

10. Переходят к пункту 3.

Правило прямоугольника

	a1	…	A2		p. строка
	…		…
	a3	…	А4
	p. столбец

Пример. Решить задачу ЛП:

1. Представим задачу в каноническом виде:

Найдем опорный план X=(0,0,0,360,192,180). Т.о. базисные переменные x₄ , x₅ , x₆ ; свободные – x₁ , x₂ , x₃ .

2. Составим исходную симплекс-таблицу:

I	Базис	Сб	P0	9	10	16	0	0	0	bi /aij
				P1	P2	P3	P4	P5	P6
1	P4	0	360	18	15	12	1	0	0	360/12=30
2	P5	0	192	6	4	8	0	1	0	192/8=24	p.стр
3	P6	0	180	5	3	3	0	0	1	180/3=60
4			0	-9	–10	–16	0	0	0
						p.ст.

Δ₁ = 0·18 + 0·6 + 0·5 – 9 = – 9

Δ₂ = 0·15 + 0·4 + 0·3 – 10 = – 10

Δ₃ = 0·12 + 0·8 + 0·3 – 16 = – 16

Δ₄ = 0·1 + 0·0 + 0·0 – 0 = 0

Δ₅ = 0·0 + 0·1 + 0·0 – 0 = 0

Δ₆ = 0·0 + 0·0 + 0·1 – 0 = 0

3. Найденный опорный план X=(0,0,0,360,192,180) не оптимален, т.к. Δ₁ , Δ₂ , Δ₃ – отрицательны.

4. – разрешающий столбец

5. – разрешающая строка

6. а₂₃ = 8 – разрешающий элемент.

7, 8, 9, 10 Строим новую симплекс-таблицу по приведенному выше алгоритму, вводя в базис P₃ вместо P₅ .

I	Базис	Сб	P0	9	10	16	0	0	0	bi /aij
				P1	P2	P3	P4	P5	P6
1	P4	0	72	9	9	0	1	–3/2	0	72/9=8	p.стр
2	P3	16	24	6/8	1/2	1	0	1/8	0	24 :1/2 = 48
3	P6	0	108	11/4	3/2	0	0	–3/8	1	108 : 3/2=72
4			384	3	–2	0	0	2	0
					p.ст.

Полученный опорный план X=(0,0,24,72,0,108) так же не оптимален, т.к. Δ₂ = – 2 < 0. Поэтому по алгоритму симплекс-метода переходим к новому опорному плану, вводя в базис P₂ вместо P₄ .

i	Базис	Сб	P0	9	10	16	0	0	0	bi /aij
				P1	P2	P3	P4	P5	P6
1	P2	10	8	1	1	0	1/9	–1/6	0
2	P3	16	20	1/4	0	1	–1/8	5/24	0
3	P6	0	96	5/4	0	0	–1/6	–1/8	1
4			400	5	0	0	2/9	5/3	0

Этот опорный план X^* =(0; 8; 20; 0; 0; 96) оптимален, т.к. все Δ_j неотрицательны.

Максимальное значение функции на оптимальном решении равно:

F_max = 0·9 + 8·10 + 20·16 + 0·0 + 0·0 + 0·96 = 400

Решение общей задачи ЛП: x₁ ^* = 0; x₂ ^* = 8; x₃ ^* = 20; F_max = 400.

Индивидуальные задания. Решить задачу ЛП симплексным методом. Варианты заданий взять из индивидуальных заданий пункта 1.1.

1.3. Метод искусственного базиса.

В общем случае после приведения задачи ЛП к каноническому виду непосредственно записать опорный план не удается, т.к. среди векторов P_j . нет m единичных. В этом случае задача ЛП решается методом искусственного базиса.

Постановка задачи . Требуется найти максимум функции

(1.10)

При условиях

(1.11)

m<n,

но среди векторов P_j нет m единичных.

Определение . Задача, состоящая в определении максимума функции

(1.12)

при условиях

(1.13)

называется расширенной по отношению к исходной задаче (1.10), (1.11).

Здесь M некоторые большие положительные числа, значения которых не задаются.

Расширенная задача (1.12), (1.13) имеет опорный план:

Переменные x_n+1 , x_n+2 … x_n+m называются искусственными, а система единичных векторов P_n+1 , P_n+2 … P_n+m образует искусственный базис.

Если в оптимальном плане расширенной задачи (1.12), (1.13) значения искусственных переменных равны нулю, то – есть оптимальный план исходной задачи (1.10), (1.11).

Поэтому процесс решения задачи ЛП (1.10), (1.11) включает следующие этапы:

1. Для исходной задачи составляют расширенную задачу вида (1.12), (1.13).

2. Находят опорный план расширенной задачи.

3. С помощью вычислений симплекс-метода исключают искусственные вектора из базиса. В результате находят опорный план исходной задачи. Если искусственные переменные исключить из базиса не удается, то задача ЛП неразрешима.

4. Используя найденный опорный план исходной задачи (1.10), (1.11), либо находят симплекс-методом ее оптимальный план, либо устанавливают ее неразрешимость

Пример. Найти минимум функции

при условиях:

Представим эту задачу в каноническом виде:

Для образования базиса необходимо три единичных вектора, т.к. m = 3. Но среди векторов P_j :

есть только два единичных – P₄ и P₅ . Поэтому составим расширенную задачу, введя искусственную переменную x₇ в целевую функцию и в третье ограничение:

Расширенная задача имеет опорный план X=(0;0;0;24;22;0;10), определяемый базисом P₄ , P₅ , P₇ .

Составим исходную таблицу:

i	Базис	Сб	P0	2	–3	6	1	0	0	-M	bi /aij
				P1	P2	P3	P4	P5	P6	P7
1	P4	1	24	2	1	–2	1	0	0	0
2	P5	0	22	1	2	4	0	1	0	0	22/4
3	P7	–M	10	1	–1	2	0	0	–1	1	10/2	p.стр.
4			24	0	4	–8	0	0	0	0
5			–10	–1	1	–2	0	0	1	0
						р.ст.

F=1·24+0·22+(–M) ·10 = 24 – 10M

Δ₁ = 2·1 + 1·0 + 1·(–M) – 2 = 0 – M

Δ₂ = 1·1 + 2·0 + 2(–M)–(–3) =4 + M

Δ₃ = (–2)·1 + 4·0 + 2(–M)–6=–8–2M

Δ₄ = 1·1 + 0·0 + 0·(–M) – 1 = 0

Δ₅ = 0·1 + 0·0 + 0·(–M) – 0 = 0

Δ₆ = 0·1 + 0·0 + (–1)·(–M) – 0=M

Δ₇ = 0·1 + 0·0 + 1·(–M) – (–M)=0

При этом в (m+2)-й строке записываем коэффициенты при М. В начале проверяем условие для последней (пятой) строки. Здесь есть отрицательные числа: и .

Переходим к новому опорному плану по алгоритму симплекс-метода. Для этого исключим вектор P₇ из базиса, а вектор P₃ введем вместо него. В дальнейшем искусственный вектор P₇ не имеет смысла вводить в базис, поэтому столбец P₇ исключаем из таблицы.

Так как все искусственные векторы исключены из базиса то нет смысла включать в таблицу и (m+2)-ю (пятую для нашей задачи) строку.

Поэтому новая таблица имеет четыре строки и шесть столбцов:

I	Базис	Сб	P0	2	–3	6	1	0	0	bi /aij
				P1	P2	P3	P4	P5	P6
1	P4	1	34	3	0	0	1	0	–1
2	P5	0	2	–1	4	0	0	1	2	2/2	p.стр.
3	P3	6	5	1/2	–1/2	1	0	0	–1/2
4			64	4	0	0	0	0	-4
									р.ст.

Полученное опорное решение Х=(0;0;5;34;2;0) не является оптимальным; т.к. Δ₆ <0.

Дальше итерационный процесс ведется по (m+1)-й строке до получения оптимального решения или установления неразрешимости задачи.

Вводим в базис P₆ вместо P₅ и переходим к новой таблице:

I	Базис	Сб	P0	2	–3	6	1	0	0	bi /aij
				P1	P2	P3	P4	P5	P6
1	P4	1	35	5/2	2	0	1	1/2	0
2	P6	0	1	–1/2	2	0	0	1/2	1
3	P3	6	11/2	¼	1/2	1	0	1/4	0
4			68	2	8	0	0	2	0

Т.к. все , то полученный опорный план – оптимальный. .

Индивидуальные задания. Решить задачу ЛП методом искусственного базиса. Варианты заданий взять из индивидуальных заданий пункта 1.1.
