Информационная схема
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Волгоградский государственный технический университет
Кафедра информатики и вычислительной техники
Семестровая работа
по Базе данных
Выполнила:
студентка группы
Проверила:
Волгоград 2006

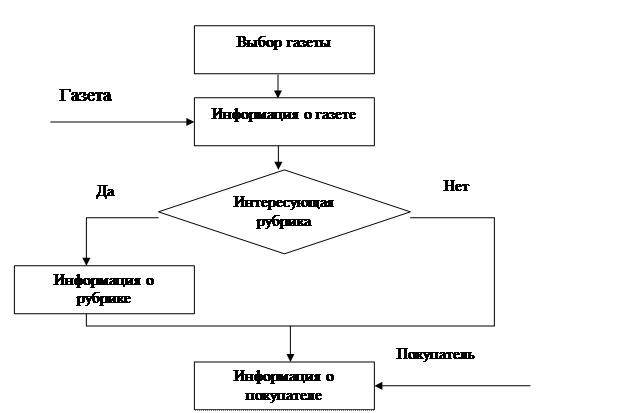

Информационная схема
Схема задач
Концептуальная схема
Альтернативная концептуальная схема
ISP -информация
Описание атрибута:
| Номер | Наименование | Тип | Длина | Диапазон | Вероятн. сущ. | Коэф повт |
| Газета | ||||||
| 1 | Название газеты | Символьный | 30 | A-Z,a-z,0-9 | 1 | 1 |
| 2 | Код издательства | Целый | 5 | 00000-99999 | 1 | 0 |
| 3 | Код директора | Целый | 5 | 00000-99999 | 1 | 0 |
| 4 | Жанр газеты | Символьный | 30 | A-Z,a-z,0-9 | 1 | 1 |
| 5 | Код рубрики | Целый | 5 | 00000-99999 | 1 | 0 |
| 6 | Тираж | Целый | 6 | 000000-999999 | 1 | 1 |
| 7 | Качество бумаги | Символьный | 15 | А-Я,а-я,- | 1 | 1 |
| 8 | Цена | Вещественный | 6 | 0000.00-999999 | 1 | 1 |
| Координаты | ||||||
| 9 | Код издательства | Целый | 5 | 00000-99999 | 1 | 0 |
| 10 | Город | Символьный | 20 | A-Z,a-z,0-9 | 0 | 1 |
| 11 | Улица | Символьный | 20 | A-Z,a-z,0-9 | 0 | 1 |
| 12 | Дом (офис) | Целый | 5 | 00000-99999 | 0 | 1 |
| 13 | Индекс | Целый | 6 | 000000-999999 | 0 | 1 |
| 14 | Символьный | 20 | A-Z,a-z,0-9 | 0 | 1 | |
| Директор | ||||||
| 15 | Код директора | Целый | 5 | 00000-99999 | 1 | 0 |
| 16 | Ф.И.О. директора | Символьный | 100 | А-Я, а-я,- | 1 | 1 |
| 17 | Серия/№паспорта | Целый | 10 | 0000000001-9999999999 | 1 | 1 |
| 18 | ИНН | Целый | 10 | 0000000001-9999999999 | 1 | 1 |
| 19 | Образование | Символьный | 30 | А-Я, а-я,- | 0 | 1 |
| 20 | Оклад | Целый | 6 | 0000.00-999999 | 1 | 1 |
| 21 | Телефон | Целый | 6 | 000001-999999 | 0 | 1 |
| Рубрика | ||||||
| 22 | Код рубики | Целый | 5 | 00000-99999 | 1 | 0 |
| 23 | Название рубрики | Символьный | 30 | A-Z,a-z,0-9 | 1 | 1 |
| 24 | Кол-во объявлений | Целый | 5 | 00000-99999 | 1 | 1 |
| 25 | Время сущ-я рубрики | Вещественный | 6 | 0000.00-999999 | 0 | 1 |
| 26 | Код менеджера рубрики | Целый | 5 | 00000-99999 | 1 | 0 |
| Менеджер | ||||||
| 27 | Код менеджера рубрики | Целый | 5 | 00000-99999 | 1 | 0 |
| 28 | Ф.И.О. менеджера | Символьный | 100 | А-Я, а-я,- | 1 | 1 |
| 29 | Дата рождения | Дата | 8 | 01.011900-01.01.2200 | 1 | 1 |
| 30 | Серия/№паспорта | Целый | 10 | 0000000001-9999999999 | 1 | 1 |
| 31 | ИНН | Целый | 10 | 0000000001-9999999999 | 1 | 1 |
| 32 | Образование | Символьный | 30 | А-Я, а-я,- | 0 | 1 |
| 33 | Телефон | Целый | 6 | 000001-999999 | 0 | 1 |
| 34 | Оклад | Целый | 6 | 0000.00-999999 | 1 | 1 |
| Покупатели | ||||||
| 35 | Социальный статус | Символьный | 30 | А-Я, а-я,- | 0 | 1 |
| 36 | Оклад | Целый | 6 | 0000.00-999999 | 1 | 1 |
| 37 | Пол | Символьный | 10 | А-Я, а-я,- | 1 | 1 |
| 38 | Возраст | Целый | 3 | 000-999 | 0 | 1 |
| 39 | Жанр газеты | Символьный | 30 | А-Я, а-я,- | 1 | 1 |
Описание связей :
| Номер | Связываемые объекты | Наименование | Тип |
| 1 | Газета-Координаты | Газета имеет координаты | 1:1 |
| 2 | Газета-Директор | Газетой руководит директор | 1:m |
| 3 | Газета-Рубрика | Газета содержит рубрики | 1:m |
| 4 | Газета-Покупатели | Покупатели приобретают газету | m:n |
| 5 | Рубрика-Менеджер | У рубрики существует менеджер | m:n |
UP- информация
Описание процесса
| Наименование | Частота | Вероятность | Необходимые данные |
| Выбор газеты | По мере спроса | 1 | Газета,Рубрика,Покупатели |
| Обзор рубрик | По мере необх. | 1 | Клиент, Рубрика, Менеджер |
| Прием директора | По мере необх. | 1 | Директор |
| Прием менеджеров | По мере необх. | 1 | Менеджер |
UP-информация
| Операторы процесса: | ||
| Прием директора | поиск | Ф.И.О. директора;паспорт;образование;телефон. |
| добавление | все | |
| редактирование | все | |
| удаление | все | |
| Обзор рубрик | поиск | Ф.И.О. клиента; Ф.И.О. менеджера;Название рубрики рубрикидата; номер заказа. |
| добавление | все | |
| удаление | все | |
| Выбор газеты | поиск | Название;Жанр газеты;Код рубрики;Покупатели |
| добавление | все | |
| удаление | все | |
| Прием менеджеров | поиск | Ф.И.О. менеджера;паспорт;образование;телефон. модель; код товара; описание |
| добавление | все | |
| редактирование | все | |
| удаление | все | |
Функциональные зависимости. Реляционная схема.
1. Реляционная схема
|
|
|
|
 |
||
 |
||
 |
||
 |
||
|
||
|
 |
|
|
 |
|||
|
|||
|
|||
2.Функциональные зависимости
Код издательства {Адрес нахождения газеты, Город, Улица, Дом(офис),Индекс,e-mail}
Код директора {Ф.И.О. директора, Серия/№ паспорта, ИНН, Оклад, Телефон}
Код рубрики {Название рубрики, Кол-во объявлений, Время сущ-я рубрики, Код менеджера рубрики}
Код менеджера рубрики {Ф.И.О. менеджера, Дата рождения, Серия/№паспорта, ИНН, Образование, Телефон, Оклад}
Жанр газеты {Социальный статус, Оклад, Пол, Возраст}
SQL запросы
Запрос по нескольким полям одной таблицы:
Select *from ‘gazeta.db’ where janr gazet = ‘s1’ and tiraj= ‘s2’
После выполнения данного запроса на экран выводится список газет, отвечающий заданным условиям (жанр газеты, тираж, цена).
Запрос по одному полю одной таблицы:
Select *from ‘gazeta.db’ where cena = ‘s’$””
После выполнения данного запроса на экран выводится список газет, с указанием стоимости.
План
1. Анализ предметной области
2. Информационная схема задач и схема задач
3. Выделение сущностей и атрибутов
4. ISP и UP информация
5. Концептуальная схема
6. Функциональные зависимости
7. Примеры SQL запросов
1.Анализ предметной области.
Разрабатываемый программный продукт «Газета» представляет собой базу данных, которая содержит информацию о печатном издании-газете.Такая база данных может быть интересна: рекламным агентствам, средствам массовой информации(СМИ) и др.
Что касается средств, предоставляемых пользователю для работы с БД, необходимо отметить следующее. Специфика области применения не требует создания сложных документов, и проведения каких-либо математических расчетов с содержимым полей. Основная цель при создании инструментов БД - обеспечить наиболее удобный и доступный просмотр информации о газетах. Обязательным является возможность добавления новых записей в БД и редактирование существующих. БД обеспечивает поиск записей по одному параметру и их набору.
2.Информационная схема и схема задач
3.Выделение сущностей и атрибутов
При проектировании базы данных были выделены следующие сущности и атрибуты:
Газета Директор
|
|
|
||
|
||
|
||
|
||
|
||||
|
|
|||
|
||||
