Розробка та аналіз математичної моделі технологічного об єкта із заданими параметрами

Розробка та аналіз математичної моделі технологічного об ' єкта із заданими параметрами

1 Аналітичне моделювання статичного режиму

Рис. 1

Розрахувати статичну модель і побудувати статичну характеристику повітряного ресиверу для випадку ізотермічного розширення газу.

G1=25

G2=25

p0=6

p=2

p1=1,5

Визначимо границі об’єкту моделювання, його виходи і входи. У відповідності з математичною моделю маємо 1 вихідну величину – Р і 2 вхідні та . Виличини Р0 і Р1 будемо вважати постійними. Складемо рівняння математичного балансу.

Де та - коефіцієнти витрати клапанів; та значення щільності газу відповідно для Р0 і Р1

Це рівняння є рівнянням статики, яке зв’язує вихідну величину Р зі вхідними та .

Але в цьому рівняння присутні значення значення щільності газу та , які для ізотермічного процесу повністю визначаються значеннями тиску Р0 і Р1.

І в зв’язку з тим, що Р0, а значить, і являються постійними величинами, тиск слід виразити через значення щільності.

Для ізотермічного процесу, який протікає при постійній температурі з рівнянням стану ідеального газу.

З цієї формули слідує, що при постійній температурі і незмінному значенні маси газу і його молярній масі М добуток тиску газу на його об’єм повинно залишатися постійною.

Відомо, що :

Значення функціональної залежності отримано в загальному вигляді. Перейдемо до чисельного представлення отриманої функціональної залежності. Для цього визначаємо чисельне значення усіх необхідних величин ( основного статичного режиму).

Таблиця 1

Значення параметрів ресивера в номінальному статичному режимі

№	Назва параметру	Позначення	Розмірність	Дані
1	Витрати повітря на вході	G1	кг/год	20
2	Витрати повітря на виході	G2	кг/год	20
3	Тиск повітря на вході	P0	кг/см2	6
4	Тиск повітря в ресивері	P	кг/см2	4
5	Тиск повітря на виході	P1	кг/см2	3
6	Ступінь відкриття вхідного клапану		-	0.4
7	Ступінь відкриття вихідного клапану		-	0.6
8	Температура повітря	t	оС	20
9	Щільність повітря		кг/см3
10	Щільність повітря в ресивері		кг/см3
11	Коефіцієнт витрати вхідного клапана
12	Коефіцієнт витрати вихідного клапана
13

З довідника відомо, що при тиску і температури 20⁰ С дорівнює кг/см²

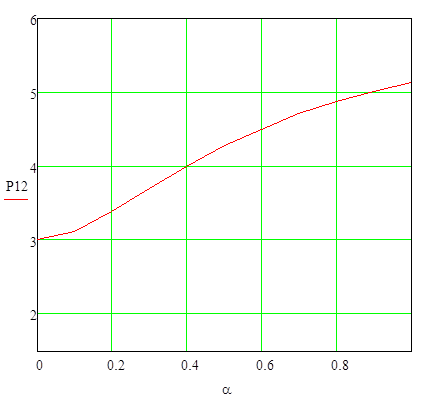

Отримана залежність - статична модель об'єкта в явній формі, що відповідає поставленому завданню. Розрахуємо характеристику

	Р кг/см2
0	3
0,1	3,116
0,2	3,386
0,3	3,7
0,4	4
0,5	4,269
0,6	4,5
0,7	4,698
0,8	4,866
0,9	5,008
1	5,128

2 Аналітичне моделювання динамічного режиму

Отримати рівняння динаміки двохємкістного ресивера, схематично зображеного на рис.1. Визначальним параметром даного об’єкта є тиск Р₃ . Необхідно знайти залежність:

, де ступінь відкриття клапану на вхідному потоці; - витрати газу з ресивера, кг/год.

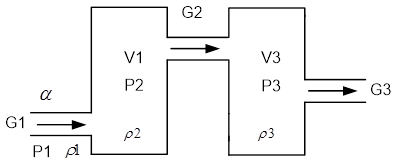

Рис. 2. Ро зрахункова схема об ’ єкту моделювання

Основний статичний режим визначається такими значеннями параметрів

Н/см² ; Н/см² ; Н/см² ; кг/год

Ємкості ресивера мають об’єм ;

На основі матеріальних балансів складаємо рівняння статики для кожної із єкостей

Витрати та потрібно виразити через залежності від відповідних значень тиску, та ступеню відкриття клапану на вхідному потоці:

де та - коефіцієнти витрати; та - це значення щільності газу відповідно перед вхідним клапоном та у першій ємкості.

Враховуючи акумулюючу здатність кожної з ємкостей, перетворимо рівняння статики на рівняння динаміки:

За умовою, що

та ,

Отримуємл наступну систему диференційних рівнянь:

Зробимо аналіз змінних, що входять у рівняння. Змінними є : . Якщо та будуть змінюватися, то навіть за сталим значенням будуть змінюватися та , а в зв’язку з тим, що - змінна, то змінною буду і . Таким чином, змінними в рівняннях будуть . Рівняння, з врахуванням визначенних змінних, будуть нелінійними. Лінеаризуємо рівняння розкладанням в ряд Тейлора.

В рівняннях є залежні між собою змінні. Це тиск та щільність , тиск та щільність . Іх однозначана залежність буде визначатися законом розширення газу. Якщо теплообмін з навколішнім середовищем близький до ідеального та не дуже великий перепад тиску, можна прийняти ізотермічний закон розширення газу PV=RT. Тоді можна записати:

Введемо умовне позначення .

Де

Виключивши з рівнянь змінни та розділивши всі складові рівняння на коефіцієнт при , отримаємо:

Де

; ; ;

Розмірність всіх додатків рівняння динамікт однакова, що є необхідною, хоч і не достатьньою умовою стверджувати, що рівняння динаміки отримано вірно.

Визначимо із статичних залежностей та з довідників значення величин . Спочатку визначимо . Тиск та щільність для незмінної температури знаходяться у такій залежності:

де - атмосферний тиск, Н/см² ;

- абсолютне значення тиску відповідно перед ресивером, у першій та другій ємкості, ; ; .

Щільність повітря ддля атмосферного тиску за довідником кг/м³ .

Враховуючи викладне вище, із залежності вирахуємо числові значення для основного статичного режиму:

, ,

Визначимо числові значення коефіцієнтів витрати .

Знайдемо числове значення виразу , .

Запишимо значення всіх констант та змінних в номінальному (початковому) режимі в табл.2. Користуючись значенням величин, записаних у табл. 2, знайдемо числові значення проміжних коефіцієнтів B, D, C та E.

; ; ; .

Таблиця 2

Значення параметрів ресивера в номінальноу статичному режимі

№ п.п	Назва параметру	Позначення	Розмірність	Числові значення
1.	Тиск повітря на вході		Н/см2	80
2.	Тиск повітря в першій ємкості		Н/см2	50
3.	Тиск повітря в другій ємкості		Н/см2	16
4.	Витрати повітря ()		Кг/год	60
5.	Об'єм першої ємкості		м3	3
6.	Об'єм другої ємкості		м3	5
7.	Ступінь відкриття клапану		-	0.5
8.	Щільність повітря на вході		Кг/м3	11.9
9.	Щільність повітря в перщій ємкості		Кг/м3	7.9
10.	Щільність повітря в другій ємкості.		Кг/м3	3.42
11.	Коефіцієнт витрати через клапан			6.35
12.	Коефіцієнт витрати парубка між ємкостями			3.6
13.				0.133

Користуючись розрахованими значеннями В, D, C та Е, а також значеннями параметрів із таблиці 1, з використанням залежностей обчислимо значення коефіціентів рівняння динаміки.

год² ; год; ; ; .

Підставляючи значення коефіцієнтів у рівняння динаміки запишемо його у числовій формі

Це рівняння є рівнянням динамікт ресивера відповідно до залежності .

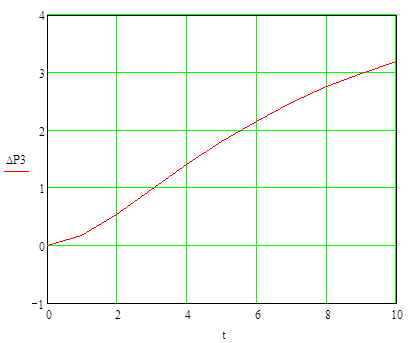

Знайдемо розв'язання рівняння

у вигляді , де - вільна складова; - примусова складова.

Початкові умови приймемо нульовими:

Керуючий вплив визначаємо наступним чином: . Збурюючий вплив та його похідну приймаємо нульовими. Харакеристичне рівняння диференційного рівняння має вид: , ; .
