Исследование электрической цепи переменного тока с активным и индуктивным сопротивлением
Цель работы: Изучить неразветвлённую цепь переменного тока, научиться строить векторные диаграммы, научится определять фазовый сдвиг векторов напряжения на активном и индуктивном сопротивлении.
Ход работы:
1. Собрал схему
Рисунок 1 – Схема неразветвленной цепи
где РА-прибор комбинированный 43101;
PV-прибор комбинированный Ц 4342;
R1 - резистор, 200 Ом;
L1 - катушка индуктивности.
2. Подключил схему к генератору трёхфазного напряжения и подал синусоидальное напряжение ~24В.
3. Измерил силу тока I в цепи I= 0,004 А
4. Измерил напряжение на входе схемы U и напряжение на активном Ua =UR и индуктивном UK сопротивлениях.
U=4,88 В
Ua = UR = 3,69 В
5. Вычислил полное сопротивление электрической цепи по формуле:
Z=4,88/0,004=1220(0м).
6. Вычислил полное сопротивление катушки индуктивности по формуле
ZK =3,69/0,004=922,5 (Om).
7. Измерил активное сопротивление катушки с помощью комбинированного прибора 43101.
8. Вычислил индуктивное сопротивление катушки по формуле:
(Ом)
9. Рассчитал индуктивное сопротивление катушки по формуле
Ra =3,16/0,004=790(Oм).
10. Рассчитал индуктивность катушки по формуле
L=920,1/2 ·3,14 ·50 = 2,93 (Гн).
11. Определил активное напряжение катушки по формуле
URk =0,004 ·67=0,268(В).
12. Нашёл индуктивное напряжение катушки по формуле
UL =0,004 ·920,1 = 3,68 (В).
13. Вычислил активную мощность, потребляемую в электрической цепи по формуле
Ра =0,0042 (790+67)=0,013712 (Вт).
14. Рассчитал реактивную мощность цепи по формуле
Q=0,0042 ·920,1 = 0,014722 (ВАр).
15. Нашёл полную мощность цепи по формуле
(ВА).
16. Определил угол сдвига фаз в цепи по формуле
Ра /S=0,013712/0,020118=0,682
17. Данные расчётов и измерений, записал в таблицу.

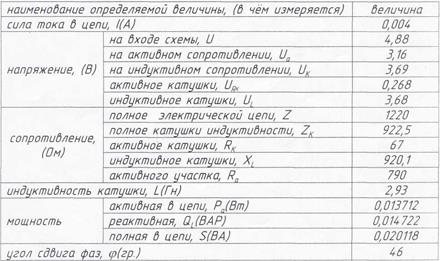

Таблица 1 - протокол испытаний:
18. По результатам измерений и расчётов, построил Векторную диаграмму и треугольники сопротивлений и мощностей:
Рисунок 2 - векторные диаграммы
где а) векторная диаграмма напряжений;
б) треугольник сопротивлений;
в) треугольник мощностей.
Вывод
Научился рассчитывать электрические цепи переменного тока с активным и индуктивным сопротивлениями, и определять сдвиг фаз в такой цепи.
